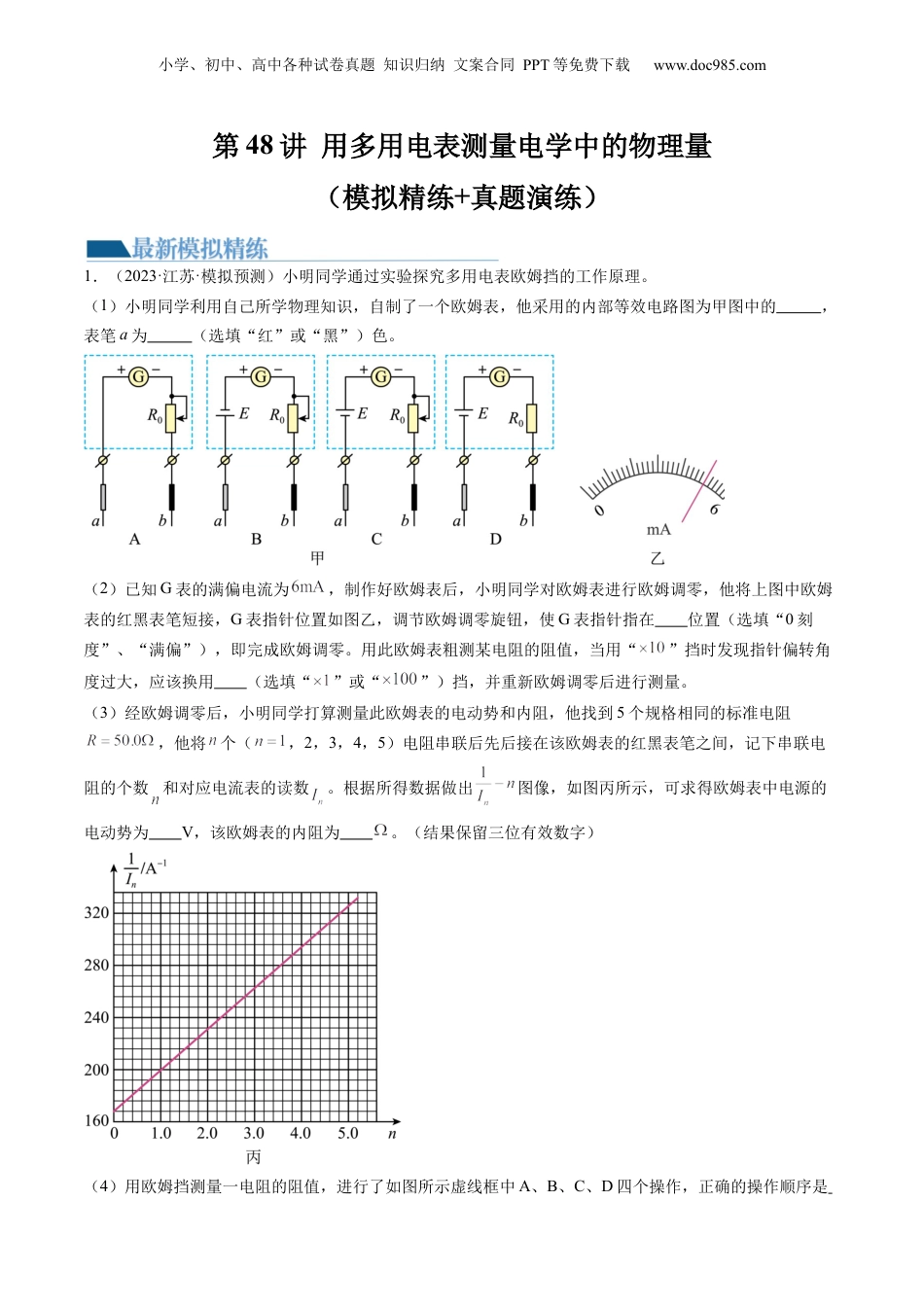

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第48讲用多用电表测量电学中的物理量（模拟精练+真题演练）1．（2023·江苏·模拟预测）小明同学通过实验探究多用电表欧姆挡的工作原理。（1）小明同学利用自己所学物理知识，自制了一个欧姆表，他采用的内部等效电路图为甲图中的，表笔a为（选填“红”或“黑”）色。（2）已知G表的满偏电流为，制作好欧姆表后，小明同学对欧姆表进行欧姆调零，他将上图中欧姆表的红黑表笔短接，G表指针位置如图乙，调节欧姆调零旋钮，使G表指针指在位置（选填“0刻度”、“满偏”），即完成欧姆调零。用此欧姆表粗测某电阻的阻值，当用“”挡时发现指针偏转角度过大，应该换用（选填“”或“”）挡，并重新欧姆调零后进行测量。（3）经欧姆调零后，小明同学打算测量此欧姆表的电动势和内阻，他找到5个规格相同的标准电阻，他将个（，2，3，4，5）电阻串联后先后接在该欧姆表的红黑表笔之间，记下串联电阻的个数和对应电流表的读数。根据所得数据做出图像，如图丙所示，可求得欧姆表中电源的电动势为V，该欧姆表的内阻为。（结果保留三位有效数字）（4）用欧姆挡测量一电阻的阻值，进行了如图所示虚线框中A、B、C、D四个操作，正确的操作顺序是小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com；A．B．C．D．（5）小明同学发现该欧姆表使用一段时间后，电源电动势减少，内阻增加，但仍然能欧姆调零，结合上述分析，则调零后用该表测量的电阻的测量值真实值。（选填“大于”、“小于”或“等于”）【答案】C红满偏×11.58256CADB大于【详解】（1）[1][2]根据欧姆表的原理可知其内部有电源，有滑动变阻器调节其内阻，并且黑表笔接电源的正极，红表笔接电源的负极。则他采用的内部等效电路图为甲图中的C；表笔a为红色。（2）[3]小明同学对欧姆表进行欧姆调零，他将上图中欧姆表的红黑表笔短接，G表指针位置如图乙，调节欧姆调零旋钮，使G表指针指在满偏位置，即完成欧姆调零；[4]用此欧姆表粗测某电阻的阻值，当用“”挡时发现指针偏转角度过大，可知待测电阻较小，应该换用“”挡，并重新欧姆调零后进行测量。（3）[5][6]根据闭合欧姆定律可知整理得由图丙可知，解得；（4）[7]使用多用电表测电阻，首先进行机械调零，用刻度盘下的调零旋钮手动把指针拨到零刻度线处，然后选择欧姆挡位，再进行欧姆调零，两个表笔短接，调整调零旋钮，调整好之后，把两表笔接在电阻两端，进行测量。故正确的操作顺序是CADB。（5）[8]当电池电动势变小、内阻变大时，欧姆得重新调零，由于满偏电流Ig不变，由公式欧姆表内阻得调小，待测电阻的测量值是通过电流表的示数体现出来的，可知当变小时，I变小，指针跟原来的位置相比偏左了，欧姆表的示数变大了，即调零后用该表测量的电阻的测量值大于真实值。2．（2023·湖北·模拟预测）某同学利用如图所示的电路组装一只欧姆表，实验室提供以下器材：A．双量程电流表（0~10mA，内阻为20Ω，0~0.6A，内阻为6Ω）小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comB．直流电源E1（电动势为1.5V，内阻为2Ω）C．直流电源E2（电动势为15V，内阻为6Ω）D．滑动变阻器（最大阻值为2000Ω）E．滑动变阻器（最大阻值为1000Ω）F．滑动变阻器（最大阻值为500Ω）G．单刀双掷开关两个、导线若干（1）若电源E1电路对应欧姆挡位，则电流表开关应该接（选“b”或者“c”），滑动变阻器R1选用；电源E2电路对应欧姆×100挡位，则电流表开关应该接（选“b”或者“c”），滑动变阻器R2选用（填器材前字母）。（2）若用此欧姆表比较精确地测量一只阻值约为290Ω的电阻，应选用挡位，发现指针指在满偏电流的三分之一处，则此电阻的阻值为Ω（3）如果电池长期未用，导致内阻增大，电动势基本不变，且仍然能正常调零，这将导致测量的结果（填“偏大”“偏小”或“准确”）【答案】bFbD10300准确【详解】（1）[1][2]由电路可知电流表开关接b时有开关接c时有所以开关接b时量程为（0~10mA），开关接c时量程为（0~0.6A）。双量程电流表（0~10mA，内阻为20Ω，0~0.6A，内阻...
