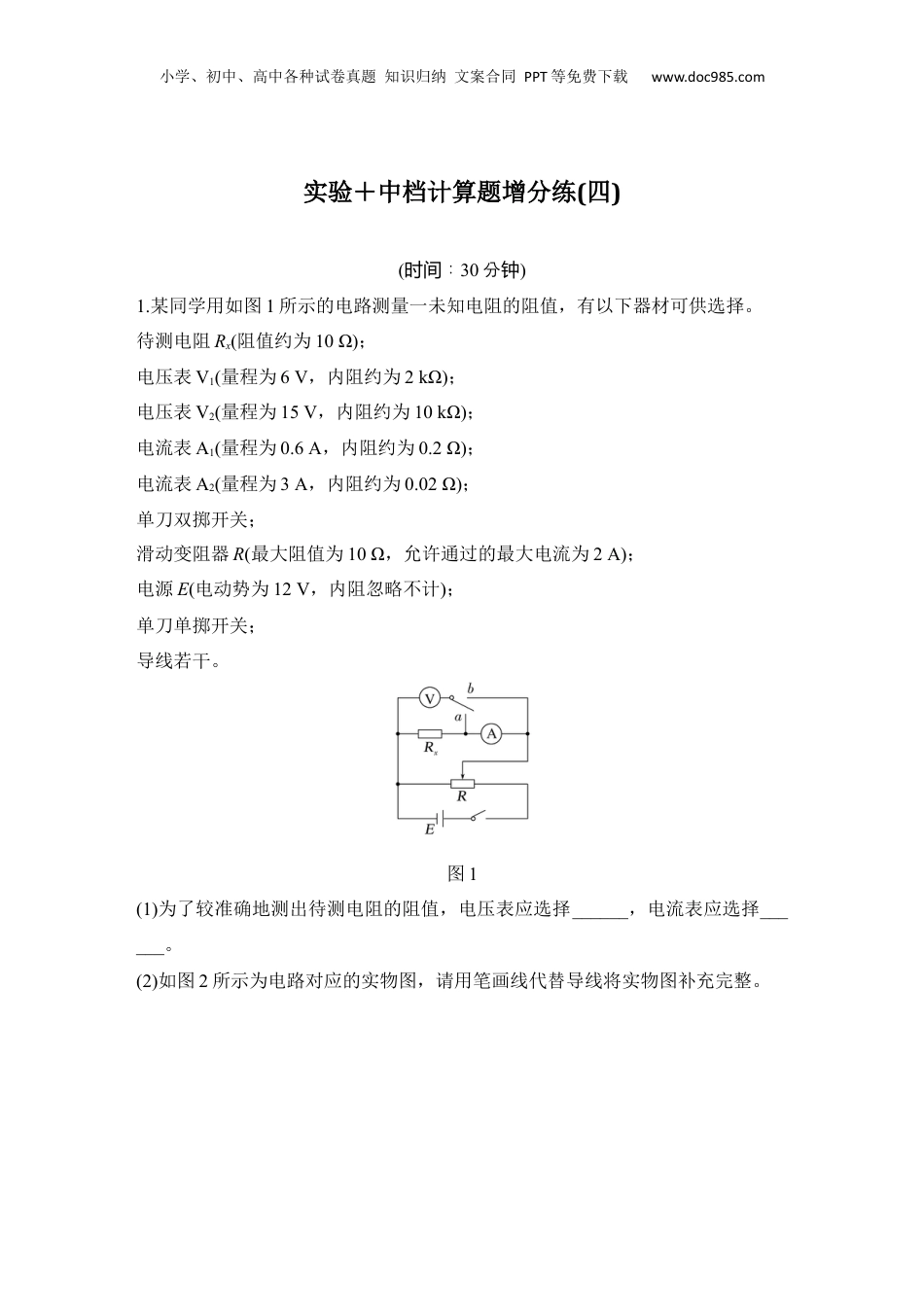

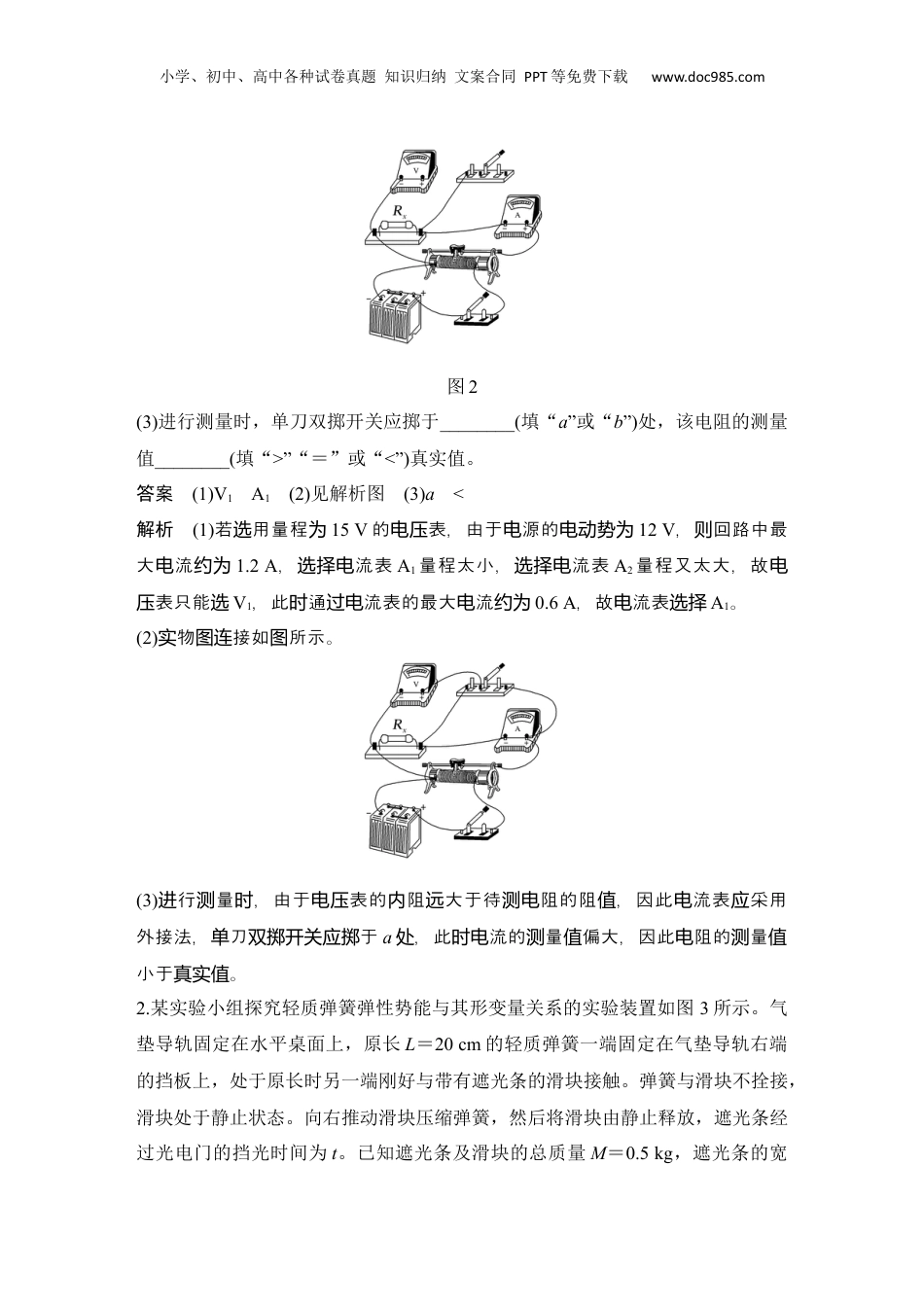

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com实验＋中档计算题增分练(四)(：时间30分钟)1.某同学用如图1所示的电路测量一未知电阻的阻值，有以下器材可供选择。待测电阻Rx(阻值约为10Ω)；电压表V1(量程为6V，内阻约为2kΩ)；电压表V2(量程为15V，内阻约为10kΩ)；电流表A1(量程为0.6A，内阻约为0.2Ω)；电流表A2(量程为3A，内阻约为0.02Ω)；单刀双掷开关；滑动变阻器R(最大阻值为10Ω，允许通过的最大电流为2A)；电源E(电动势为12V，内阻忽略不计)；单刀单掷开关；导线若干。图1(1)为了较准确地测出待测电阻的阻值，电压表应选择______，电流表应选择______。(2)如图2所示为电路对应的实物图，请用笔画线代替导线将实物图补充完整。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com图2(3)进行测量时，单刀双掷开关应掷于________(填“a”或“b”)处，该电阻的测量值________(填“>”“＝”或“<”)真实值。答案(1)V1A1(2)见解析图(3)a<解析(1)若用量程选为15V的表，由于源的电压电电动势为12V，回路中最则大流电约为1.2A，流表选择电A1量程太小，流表选择电A2量程又太大，故电表只能压选V1，此通流表的最大流时过电电约为0.6A，故流表电选择A1。(2)物接如所示。实图连图(3)行量，由于表的阻大于待阻的阻，因此流表采用进测时电压内远测电值电应外接法，刀于单双掷开关应掷a，此流的量偏大，因此阻的量处时电测值电测值小于。真实值2.某实验小组探究轻质弹簧弹性势能与其形变量关系的实验装置如图3所示。气垫导轨固定在水平桌面上，原长L＝20cm的轻质弹簧一端固定在气垫导轨右端的挡板上，处于原长时另一端刚好与带有遮光条的滑块接触。弹簧与滑块不拴接，滑块处于静止状态。向右推动滑块压缩弹簧，然后将滑块由静止释放，遮光条经过光电门的挡光时间为t。已知遮光条及滑块的总质量M＝0.5kg，遮光条的宽小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com度d＝8mm。不考虑滑块反弹，弹簧始终在弹性限度内。图3(1)将实验中的轻质弹簧竖直悬挂，在其下端挂上一个质量为200g的重物。弹簧左侧刻度尺的零刻度线与弹簧上端对齐。重物稳定时弹簧末端指针的位置如图4所示。指针所指的刻度值为________cm；弹簧的劲度系数k＝________N/m(取g＝10m/s2)。图4(2)若某次实验中，测得遮光条经过光电门的挡光时间t＝0.005s，则滑块经过光电门时的速度大小v＝________m/s；释放滑块时弹簧储存的弹性势能为_______J。(3)实验小组将所测弹簧的形变量ΔL及相应弹性势能Ep的实验数据填在下表中。实验小组观察数据后，预测弹簧的弹性势能与其相应的形变量的平方成线性关系。请你在图5坐标纸上补齐未画出的数据点，并绘出Ep－ΔL2图线。ΔL/(10－2m)246810Ep/(10－2J)3.915.932.863.899.7小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com图5(4)Ep－ΔL2图线的斜率为______N/m(结果保留3位有效数字)。(5)通过以上实验可得出结论：在误差允许的范围内，弹簧的弹性势能Ep＝________(用k和ΔL表示)。答案(1)21.00200(2)1.60.64(3)见解析图(4)100(5)kΔL2解析(1)刻度尺的分度该值为0.1cm，估到应读0.01cm，故指所指的刻度针值为21.00cm；由胡克定律可知mg＝k(L1－L)，其中L1＝21.00cm，m＝0.2kg，解得k＝200N/m。(2)滑光的速度大小块经过电门时v＝＝1.6m/s由能量守恒定律可知Ep＝Mv2＝0.64J。(3)作要注意使量多的点落在直上或均分布在直的，舍弃偏离图时尽线匀线两侧直的点，像如所示。线较远图图(4)像原点的斜直，取原点及上图为过倾线图线(0.01m2，1J)点可知，的两图线斜率为100N/m。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com(5)Ep与ΔL2的函系数关为Ep＝kΔL2。3.在x轴上有两个波源，分别位于x＝－0.2m和x＝1.0m处，振幅均为A＝8cm，由它们产生的两列简谐横波甲、乙分别沿x轴正方向和x轴负方向传播。如图6所示为t＝0时刻两列波的波形图，此刻平衡位置处于x＝0.2m和x＝0.6m处的M、N两质点刚开始振动。已知两列波同时传播到x＝0.4m处，0～0.25s时间内，平衡位置处...
