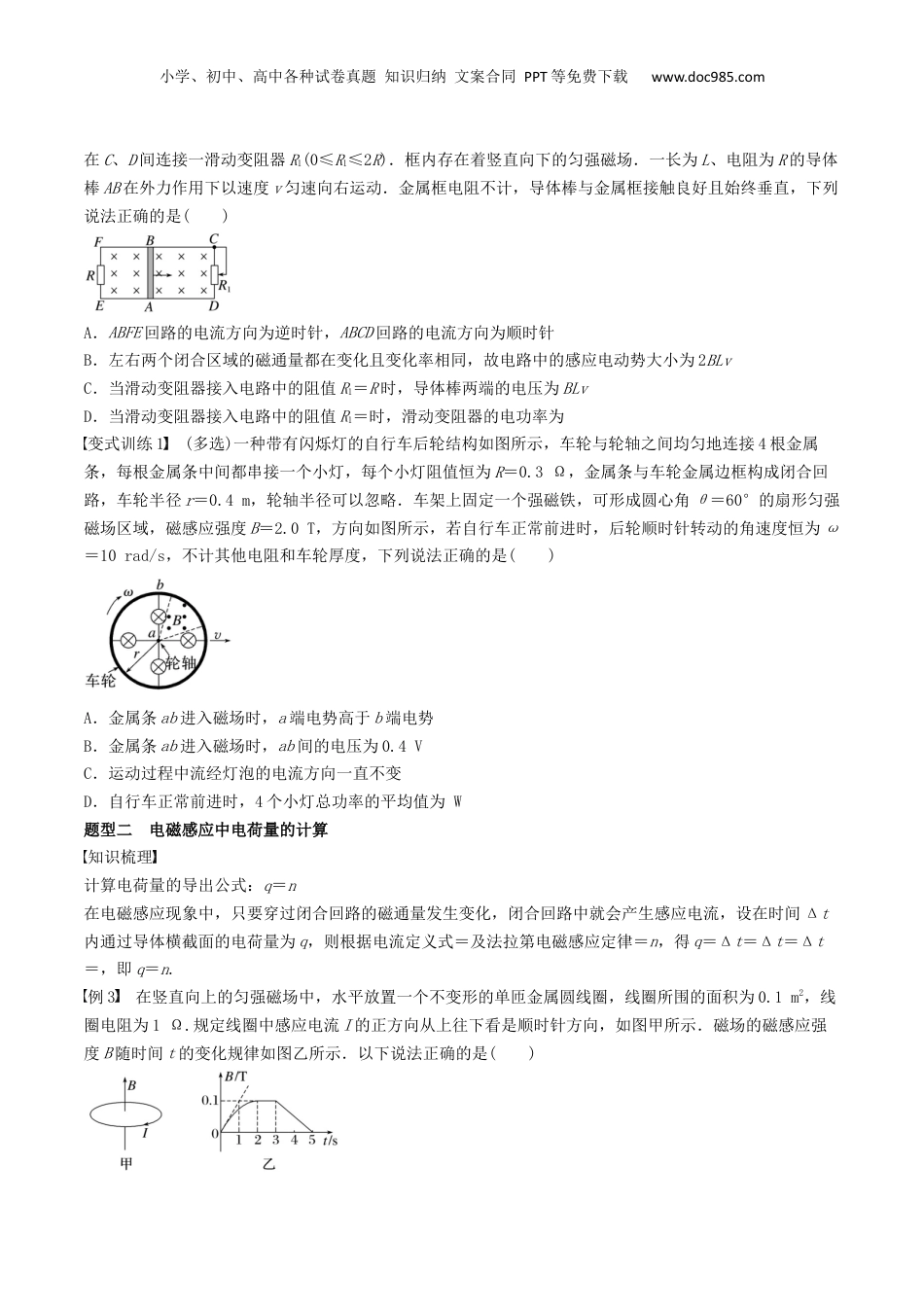

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com训练二十三电磁感应中的电路及图像问题题型一电磁感应中的电路问题知识梳理1．电磁感应中的电源(1)做切割磁感线运动的导体或磁通量发生变化的回路相当于电源．电动势：E＝Blv或E＝n，这部分电路的阻值为电源内阻．(2)用右手定则或楞次定律与安培定则结合判断，感应电流流出的一端为电源正极．2．分析电磁感应电路问题的基本思路3．电磁感应中电路知识的关系图考向1感生电动势的电路问题例1如图所示，单匝正方形线圈A边长为0.2m，线圈平面与匀强磁场垂直，且一半处在磁场中，磁感应强度随时间变化的规律为B＝(0.8－0.2t)T．开始时开关S未闭合，R1＝4Ω，R2＝6Ω，C＝20μF，线圈及导线电阻不计．闭合开关S，待电路中的电流稳定后．求：(1)回路中感应电动势的大小；(2)电容器所带的电荷量．考向2动生电动势的电路问题例2(多选)如图所示，光滑的金属框CDEF水平放置，宽为L，在E、F间连接一阻值为R的定值电阻，小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com在C、D间连接一滑动变阻器R1(0≤R1≤2R)．框内存在着竖直向下的匀强磁场．一长为L、电阻为R的导体棒AB在外力作用下以速度v匀速向右运动．金属框电阻不计，导体棒与金属框接触良好且始终垂直，下列说法正确的是()A．ABFE回路的电流方向为逆时针，ABCD回路的电流方向为顺时针B．左右两个闭合区域的磁通量都在变化且变化率相同，故电路中的感应电动势大小为2BLvC．当滑动变阻器接入电路中的阻值R1＝R时，导体棒两端的电压为BLvD．当滑动变阻器接入电路中的阻值R1＝时，滑动变阻器的电功率为变式训练1(多选)一种带有闪烁灯的自行车后轮结构如图所示，车轮与轮轴之间均匀地连接4根金属条，每根金属条中间都串接一个小灯，每个小灯阻值恒为R＝0.3Ω，金属条与车轮金属边框构成闭合回路，车轮半径r＝0.4m，轮轴半径可以忽略．车架上固定一个强磁铁，可形成圆心角θ＝60°的扇形匀强磁场区域，磁感应强度B＝2.0T，方向如图所示，若自行车正常前进时，后轮顺时针转动的角速度恒为ω＝10rad/s，不计其他电阻和车轮厚度，下列说法正确的是()A．金属条ab进入磁场时，a端电势高于b端电势B．金属条ab进入磁场时，ab间的电压为0.4VC．运动过程中流经灯泡的电流方向一直不变D．自行车正常前进时，4个小灯总功率的平均值为W题型二电磁感应中电荷量的计算知识梳理计算电荷量的导出公式：q＝n在电磁感应现象中，只要穿过闭合回路的磁通量发生变化，闭合回路中就会产生感应电流，设在时间Δt内通过导体横截面的电荷量为q，则根据电流定义式＝及法拉第电磁感应定律＝n，得q＝Δt＝Δt＝Δt＝，即q＝n.例3在竖直向上的匀强磁场中，水平放置一个不变形的单匝金属圆线圈，线圈所围的面积为0.1m2，线圈电阻为1Ω.规定线圈中感应电流I的正方向从上往下看是顺时针方向，如图甲所示．磁场的磁感应强度B随时间t的变化规律如图乙所示．以下说法正确的是()小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．在0～2s时间内，I的最大值为0.02AB．在3～5s时间内，I的大小越来越小C．前2s内，通过线圈某横截面的总电荷量为0.01CD．第3s内，线圈的发热功率最大变式训练2(2018·全国卷Ⅰ·17)如图，导体轨道OPQS固定，其中PQS是半圆弧，Q为半圆弧的中点，O为圆心．轨道的电阻忽略不计．OM是有一定电阻、可绕O转动的金属杆，M端位于PQS上，OM与轨道接触良好．空间存在与半圆所在平面垂直的匀强磁场，磁感应强度的大小为B.现使OM从OQ位置以恒定的角速度逆时针转到OS位置并固定(过程Ⅰ)；再使磁感应强度的大小以一定的变化率从B增加到B′(过程Ⅱ)．在过程Ⅰ、Ⅱ中，流过OM的电荷量相等，则等于()A.B.C.D．2题型三电磁感应中的图像问题知识梳理1．解题关键弄清初始条件、正负方向的对应变化范围、所研究物理量的函数表达式、进出磁场的转折点等是解决此类问题的关键．2．解题步骤(1)明确图像的种类，即是B－t图还是Φ－t图，或者E－t图、I－t图等；对切割磁感线产生感应电动势和感应电流的情况，还常涉及E－x图像和i－x图像；(2)分析电磁感...
