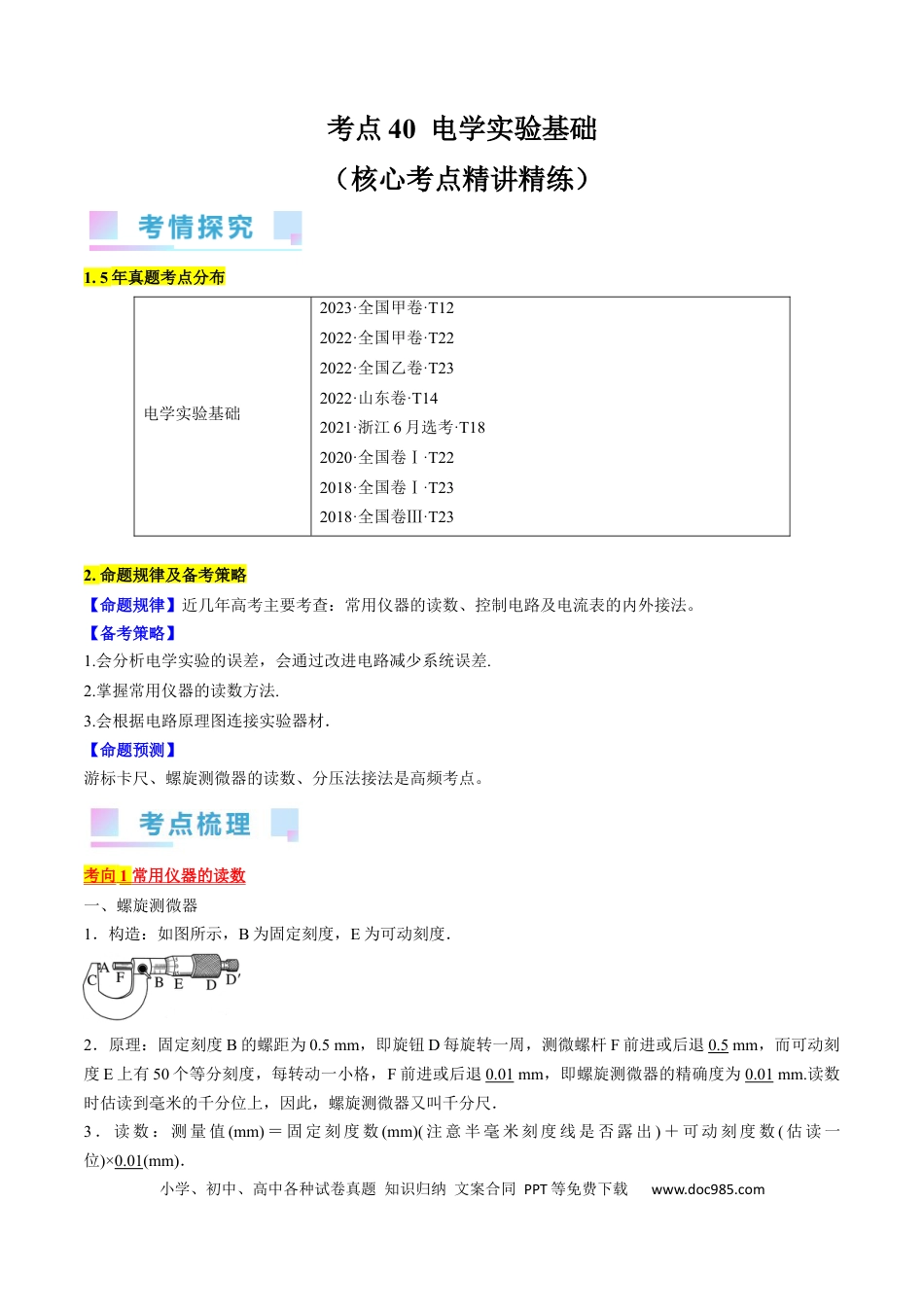

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com考点40电学实验基础（核心考点精讲精练）1.5年真题考点分布电学实验基础2023·全国甲卷·T122022·全国甲卷·T222022·全国乙卷·T232022·山东卷·T142021·浙江6月选考·T182020·全国卷Ⅰ·T222018·全国卷Ⅰ·T232018·全国卷Ⅲ·T232.命题规律及备考策略【命题规律】近几年高考主要考查：常用仪器的读数、控制电路及电流表的内外接法。【备考策略】1.会分析电学实验的误差，会通过改进电路减少系统误差.2.掌握常用仪器的读数方法.3.会根据电路原理图连接实验器材．【命题预测】游标卡尺、螺旋测微器的读数、分压法接法是高频考点。考向1常用仪器的读数一、螺旋测微器1．构造：如图所示，B为固定刻度，E为可动刻度．2．原理：固定刻度B的螺距为0.5mm，即旋钮D每旋转一周，测微螺杆F前进或后退0.5mm，而可动刻度E上有50个等分刻度，每转动一小格，F前进或后退0.01mm，即螺旋测微器的精确度为0.01mm.读数时估读到毫米的千分位上，因此，螺旋测微器又叫千分尺．3．读数：测量值(mm)＝固定刻度数(mm)(注意半毫米刻度线是否露出)＋可动刻度数(估读一位)×0.01(mm)．小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com如图所示，固定刻度示数为2.0mm，半毫米刻度线未露出，可动刻度示数为15.0，最后的读数为：2.0mm＋15.0×0.01mm＝2.150mm.二、游标卡尺1．构造：主尺，游标尺(主尺和游标尺上各有一个内、外测量爪)，游标卡尺上还有一个深度尺．(如图所示)2．用途：测量厚度、长度、深度、内径、外径．3．原理：利用主尺的单位刻度与游标尺的单位刻度之间固定的微量差值制成．不管游标尺上有多少个小等分刻度，它的刻度部分的总长度比主尺上的同样多的小等分刻度少1mm.常见的游标卡尺有10分度、20分度和50分度三种，其规格见下表：刻度格数(分度)刻度总长度每小格与1mm的差值精确度(可精确到)109mm0.1mm0.1mm2019mm0.05mm0.05mm5049mm0.02mm0.02mm4.读数：从主尺上读出整毫米数x，然后再从游标尺上找出第k条刻度线与主尺上某一刻度线对齐，即记录结果表示为(x＋k×精确度)mm.三、常用电表的读数对于电压表和电流表的读数问题，首先要弄清电表量程，即指针指到最大刻度时电表允许通过的最大电压或电流，然后根据表盘总的刻度数确定精确度，按照指针的实际位置进行读数即可．(1)0～3V的电压表和0～3A的电流表的读数方法相同，此量程下的精确度分别是0.1V和0.1A，看清楚指针的实际位置，读到小数点后面两位．(2)对于0～15V量程的电压表，精确度是0.5V，在读数时只要求读到小数点后面一位，这时要求“格估读”，即读到0.1V.(3)对于0～0.6A量程的电流表，精确度是0.02A，在读数时只要求读到小数点后面两位，这时要求“半格估读”，即读到最小刻度的一半0.01A.小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com（2023秋·河南驻马店·高三统考期末）某同学测量一段电阻丝的阻值（约为）的实验原理图如图甲所示，实验室提供的器材如下：A．干电池（电动势约为，内阻约为）；B．电流表（量程为，内阻）；C．电流表（量程为，内阻）；D．电压表（量程为，内阻约为）；E．电阻箱（）；F．滑动变阻器（最大阻值为）；G．滑动变阻器（最大阻值为）。（1）该同学先用螺旋测微器测得该电阻丝的直径如图乙所示，则该电阻丝的直径为。（2）根据实验室提供的器材，电流表应选（填“B”或“C”），滑动变阻器应选（填“F”或“G”）。（3）该同学通过改变电阻箱的阻值和调节滑动变阻器的阻值始终保持电压表的示数不变，根据记录的电流表的示数和对应的电阻箱的阻值作出的图像如图丙所示，图像的纵轴截距为，斜率为，则电压表的示数，该电阻丝的阻值。（用题目中的物理量的字母表示）（4）该实验在设计上（填“存在”或“不存在”）系统误差。（2023·四川眉山·校考三模）某兴趣小组欲通过测定工业污水（含多种重金属离子）的电阻率来判断某工厂废水是否达到排放标准（通常达标污水的电阻率）。图甲为该组同学用绝缘材料制成的长度的圆筒形盛水容器。小学、初中、高中各种试卷...
