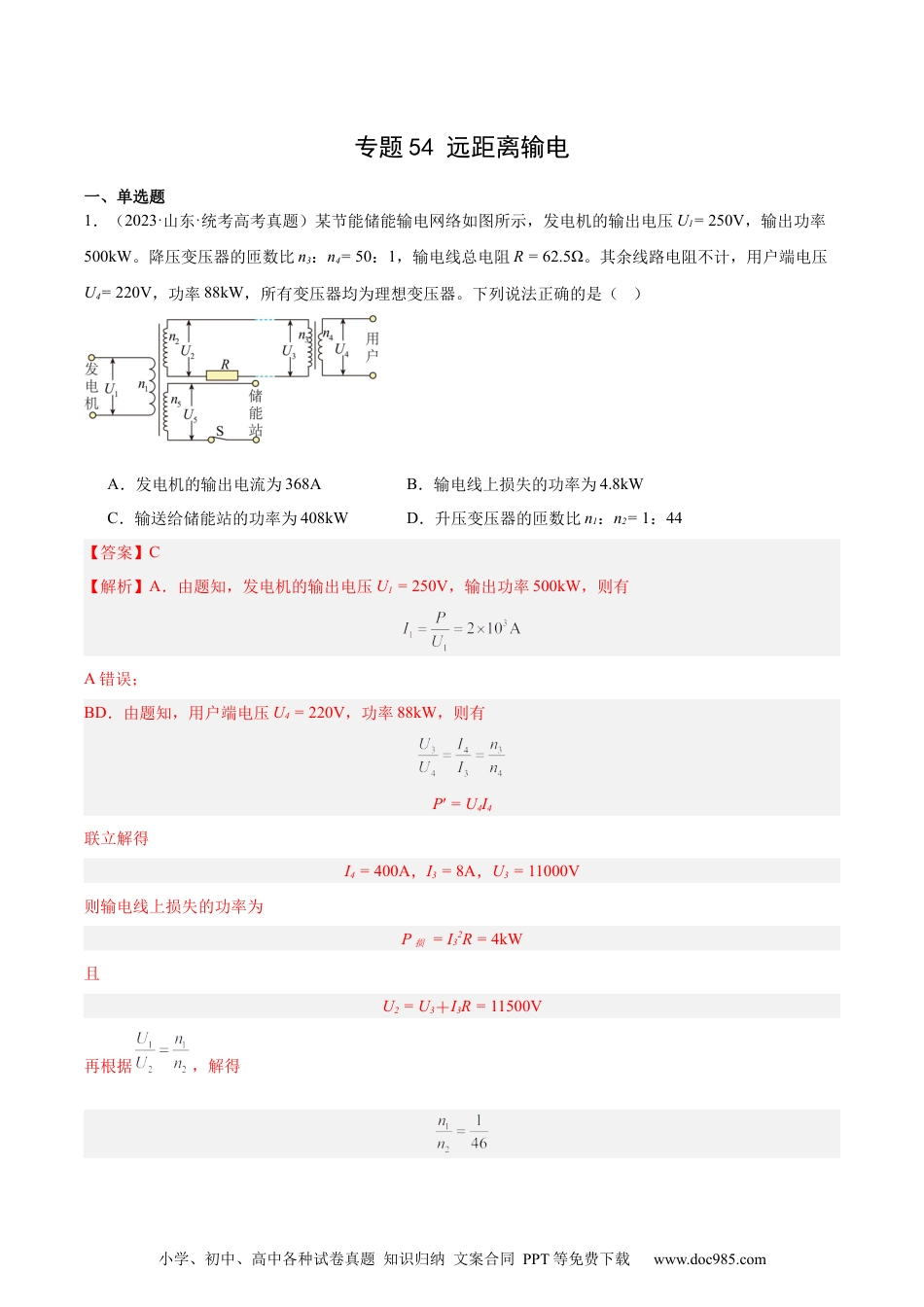

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com专题54远距离输电一、单选题1．（2023·山东·统考高考真题）某节能储能输电网络如图所示，发电机的输出电压U1=250V，输出功率500kW。降压变压器的匝数比n3：n4=50：1，输电线总电阻R=62.5Ω。其余线路电阻不计，用户端电压U4=220V，功率88kW，所有变压器均为理想变压器。下列说法正确的是（）A．发电机的输出电流为368AB．输电线上损失的功率为4.8kWC．输送给储能站的功率为408kWD．升压变压器的匝数比n1：n2=1：44【答案】C【解析】A．由题知，发电机的输出电压U1=250V，输出功率500kW，则有A错误；BD．由题知，用户端电压U4=220V，功率88kW，则有P′=U4I4联立解得I4=400A，I3=8A，U3=11000V则输电线上损失的功率为P损=I32R=4kW且U2=U3＋I3R=11500V再根据，解得小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comBD错误；C．根据理想变压器无功率损失有P=U2I3＋P储代入数据有P储=408kWC正确。故选C。2．（2023·浙江·统考高考真题）我国1100kV特高压直流输电工程的送电端用“整流”设备将交流变换成直流，用户端用“逆变”设备再将直流变换成交流。下列说法正确的是（）A．送电端先升压再整流B．用户端先降压再变交流C．1100kV是指交流电的最大值D．输电功率由送电端电压决定【答案】A【解析】AB．升压和降压都需要在交流的时候才能进行，故送电端应该先升压再整流，用户端应该先变交流再降压，故A正确，B错误；C．1100kV指的是交流电的有效值，故C错误；D．输电的功率是由用户端负载的总功率来决定的，故D错误。故选A。3．（2020·浙江·统考高考真题）如图所示，某小型水电站发电机的输出功率，发电机的电压，经变压器升压后向远处输电，输电线总电阻，在用户端用降压变压器把电压降为。已知输电线上损失的功率，假设两个变压器均是理想变压器，下列说法正确的是（）A．发电机输出的电流B．输电线上的电流小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comC．降压变压器的匝数比D．用户得到的电流【答案】C【解析】A．根据电功率公式发电机输出电流A错误；B．输电线上损失功率，由可得故B错误；C．降压变压器原副线圈得到的功率为P4=P-P线=95kW根据理想变压器电流与线圈匝数成反比关系，可得C正确；D．用户得到的功率为，用户得到的电流D错误。故选C。4．（2014·四川·高考真题）如图所示，甲是远距离的输电示意图，乙是发电机输出电压随时间变化的图象，则（）小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．用户用电器上交流电的频率是100HzB．发电机输出交流电的电压有效值是500VC．输电线的电流只由降压变压器原副线圈的匝数比决定D．当用户用电器的总电阻增大时，输电线上损失功率减小【答案】D【解析】A．由题图乙知交变电流的周期为s，则频率为Hz故A错误；B．发电机输出的最大电压为500V，故B错误；C．输电线的电流由负载决定，故C错误；D．当用户的用电器的总电阻增大时，输出的电流减小，故输电线上损耗的功率减小，故D正确。故选D。5．（2020·江苏·统考高考真题）电流互感器是一种测量电路中电流的变压器，工作原理如图所示。其原线圈匝数较少，串联在电路中，副线圈匝数较多，两端接在电流表上。则电流互感器（）A．是一种降压变压器B．能测量直流电路的电流C．原、副线圈电流的频率不同D．副线圈的电流小于原线圈的电流【答案】D【解析】A．原线圈匝数较少，电流互感器是一种降电流的变压器，A选项错误。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comB．电流互感器的工作原理是电磁感应中的互感现象，只可以测量交变电流，B选项错误。C．电流互感器不会改变电流的频率，只改变电流，故原、副线圈电流的频率相同。C选项错误。D．原线圈匝数较少，电流互感器是一种降电流的变压器，副线圈的电流小于原线圈的电流。D正确。故选D。6．（2020·浙江·高考真题）如图所示，甲乙两图中的理想变压器以不同的方式接在高压电路中。甲图中变压器原副线圈的匝数比为，电压表读数为U，...
