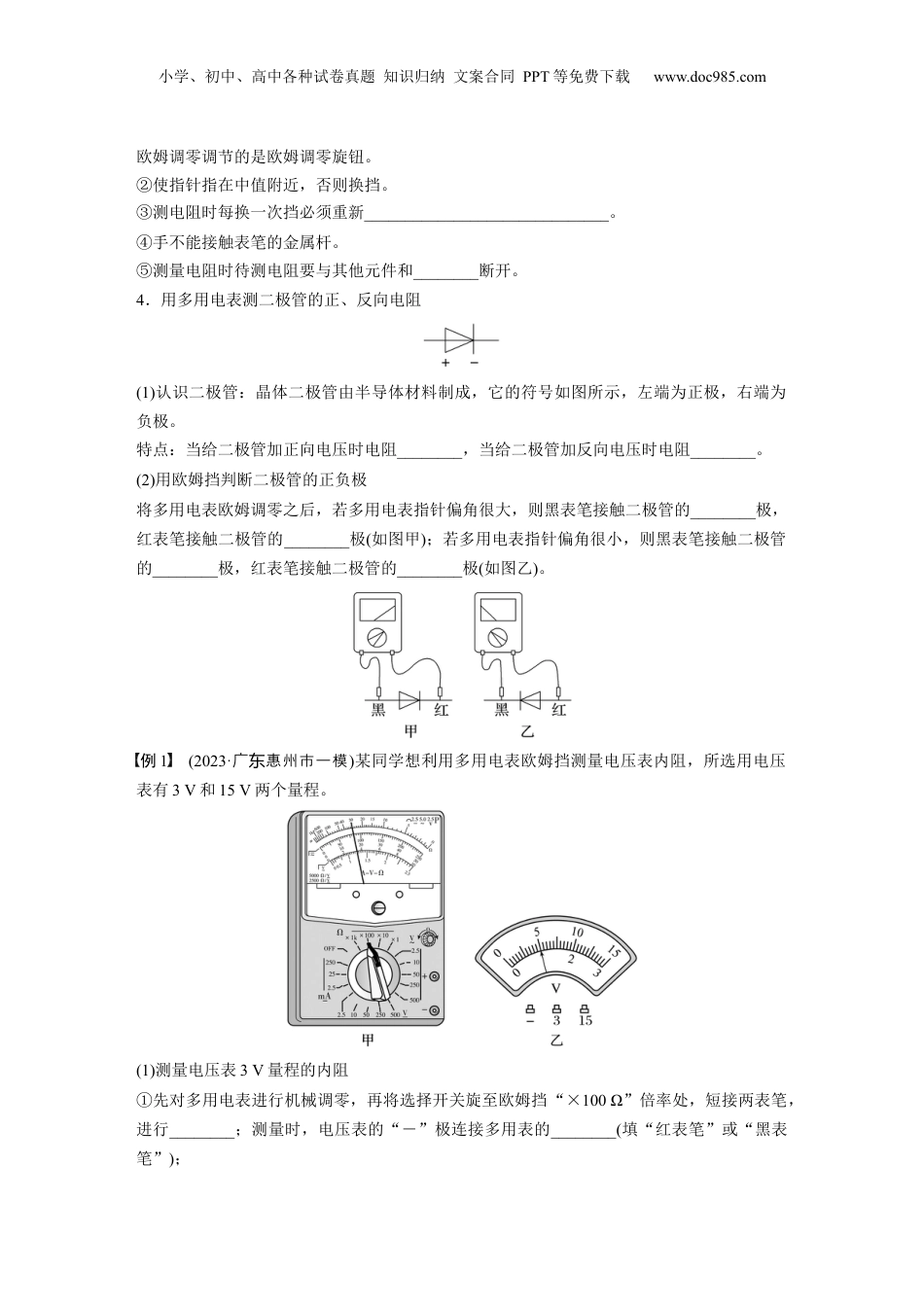

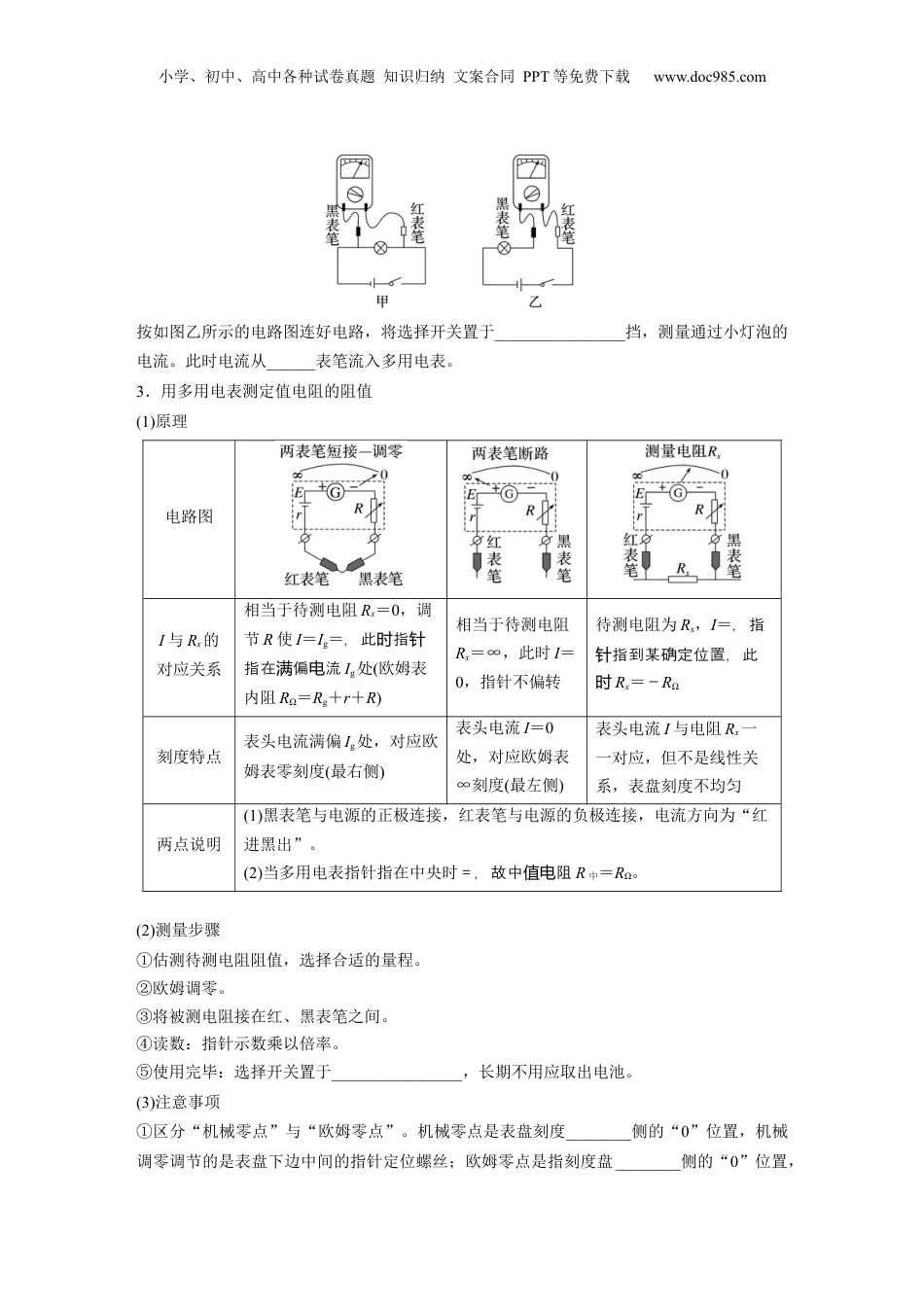

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第6课时实验十三:用多用电表测量电学中的物理量目标要求1.了解多用电表的构造和工作原理。2.会用多用电表测量电压、电流。3.测量定值电阻和判断二极管的正负极。4.会用多用电表进行简单的电路故障分析。考点一实验技能储备1.认识多用电表(1)多用电表可以用来测量电流、电压、电阻等物理量,并且每一种测量项目都有几个量程。(2)外形如图所示:上半部分为表盘,表盘上有电流、电压、电阻等多种量程的刻度;下半部分为选择开关,它的四周刻有各种测量项目和量程。(3)多用电表面板上还有:欧姆表的欧姆调零旋钮(使电表指针指在右端零欧姆处)、指针定位螺丝(使电表指针指在左端的“0”位置)、表笔的正、负插孔(________表笔插入“+”插孔,________表笔插入“-”插孔)。(4)原理图:2.用多用电表测量小灯泡的电压和电流按如图甲所示的电路图连好电路,将多用电表选择开关置于________________挡,测小灯泡两端的电压。红表笔接电势________(选填“高”或“低”)的点。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com按如图乙所示的电路图连好电路,将选择开关置于________________挡,测量通过小灯泡的电流。此时电流从______表笔流入多用电表。3.用多用电表测定值电阻的阻值(1)原理电路图I与Rx的对应关系相当于待测电阻Rx=0,调节R使I=Ig=,此指时针指在偏流满电Ig处(欧姆表内阻RΩ=Rg+r+R)相当于待测电阻Rx=∞,此时I=0,指针不偏转待测电阻为Rx,I=,指指到某确定位置,此针时Rx=-RΩ刻度特点表头电流满偏Ig处,对应欧姆表零刻度(最右侧)表头电流I=0处,对应欧姆表∞刻度(最左侧)表头电流I与电阻Rx一一对应,但不是线性关系,表盘刻度不均匀两点说明(1)黑表笔与电源的正极连接,红表笔与电源的负极连接,电流方向为“红进黑出”。(2)当多用电表指针指在中央时=,故中阻值电R中=RΩ。(2)测量步骤①估测待测电阻阻值,选择合适的量程。②欧姆调零。③将被测电阻接在红、黑表笔之间。④读数:指针示数乘以倍率。⑤使用完毕:选择开关置于________________,长期不用应取出电池。(3)注意事项①区分“机械零点”与“欧姆零点”。机械零点是表盘刻度________侧的“0”位置,机械调零调节的是表盘下边中间的指针定位螺丝;欧姆零点是指刻度盘________侧的“0”位置,小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com欧姆调零调节的是欧姆调零旋钮。②使指针指在中值附近,否则换挡。③测电阻时每换一次挡必须重新______________________________。④手不能接触表笔的金属杆。⑤测量电阻时待测电阻要与其他元件和________断开。4.用多用电表测二极管的正、反向电阻(1)认识二极管:晶体二极管由半导体材料制成,它的符号如图所示,左端为正极,右端为负极。特点:当给二极管加正向电压时电阻________,当给二极管加反向电压时电阻________。(2)用欧姆挡判断二极管的正负极将多用电表欧姆调零之后,若多用电表指针偏角很大,则黑表笔接触二极管的________极,红表笔接触二极管的________极(如图甲);若多用电表指针偏角很小,则黑表笔接触二极管的________极,红表笔接触二极管的________极(如图乙)。例1(2023·广惠州市一模东)某同学想利用多用电表欧姆挡测量电压表内阻,所选用电压表有3V和15V两个量程。(1)测量电压表3V量程的内阻①先对多用电表进行机械调零,再将选择开关旋至欧姆挡“×100Ω”倍率处,短接两表笔,进行________;测量时,电压表的“―”极连接多用表的________(填“红表笔”或“黑表笔”);小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com②测量时欧姆表的指针如图甲,则电压表3V量程的内阻为________Ω。(2)电压表15V量程和3V量程由同一个表头改装的,则可推算出15V量程的内阻等于________Ω。(3)若该多用电表欧姆挡可选用电动势为“1.5V”或“9V”两个规格的干电池,根据图甲、乙中欧姆表盘及电压表示数,可以推断选择“×100Ω”倍率时所用干电池电动势为__________V。例2(2022·湖南卷...
