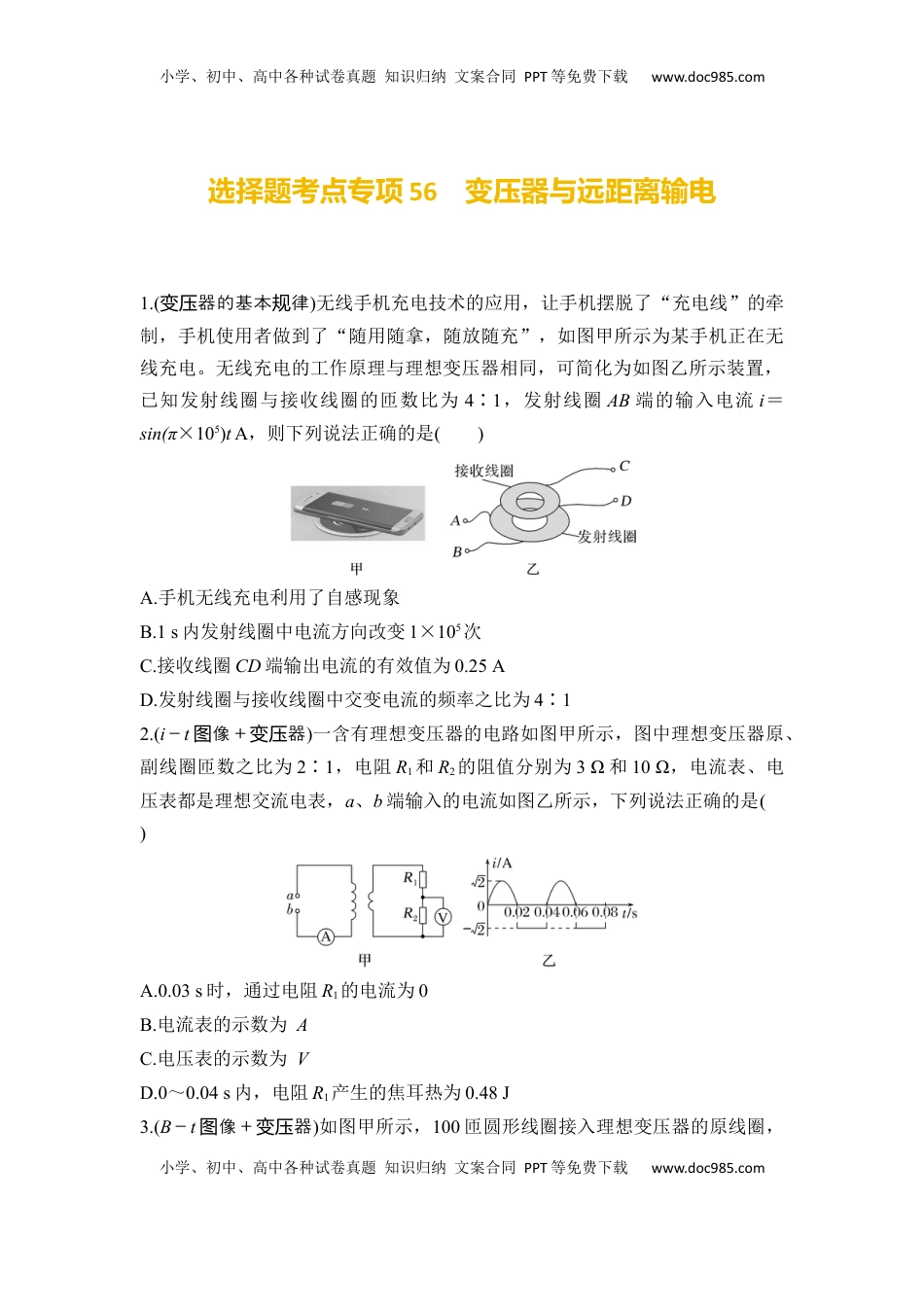

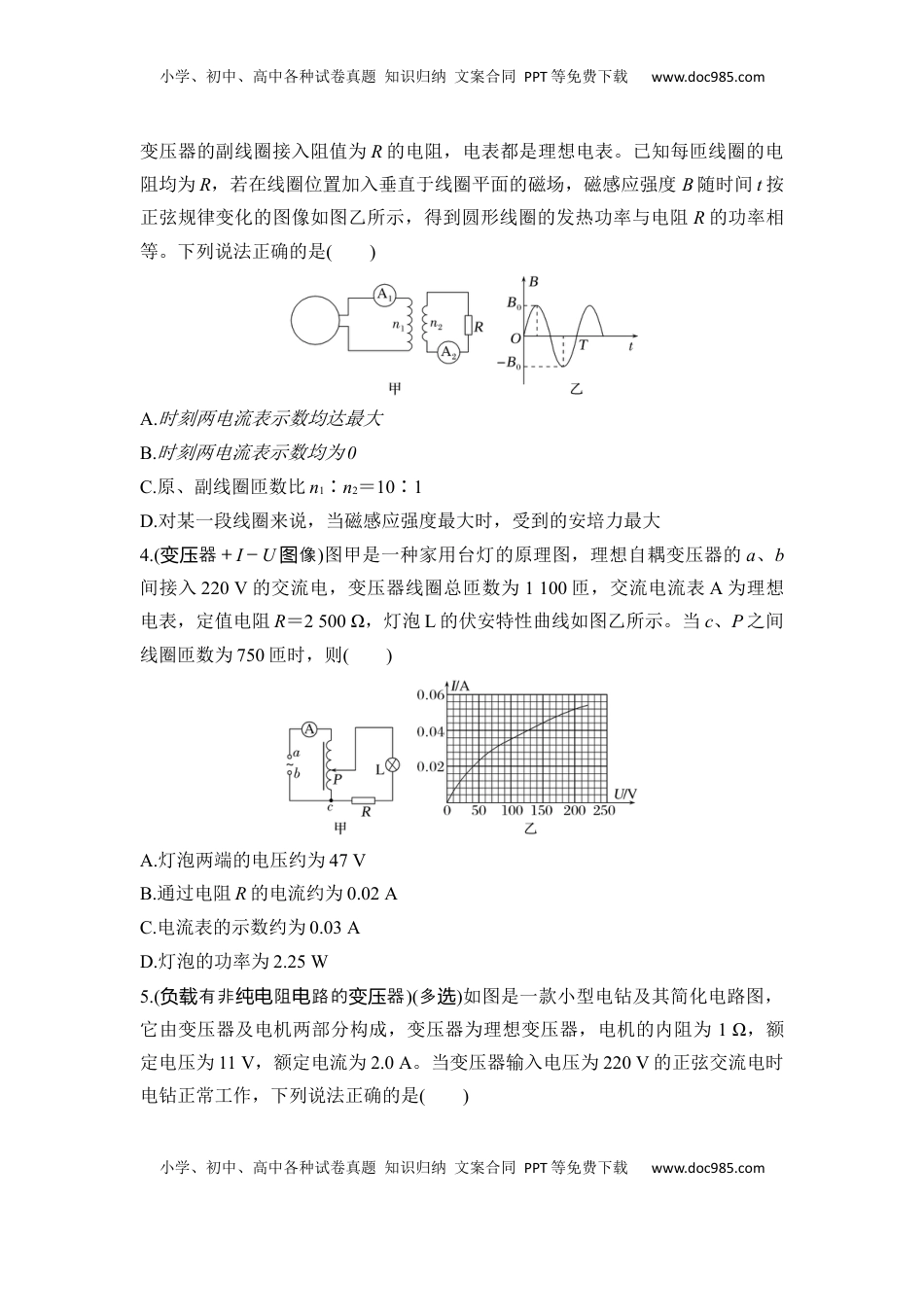

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com选择题考点专项56变压器与远距离输电1.(器的基本律变压规)无线手机充电技术的应用，让手机摆脱了“充电线”的牵制，手机使用者做到了“随用随拿，随放随充”，如图甲所示为某手机正在无线充电。无线充电的工作原理与理想变压器相同，可简化为如图乙所示装置，已知发射线圈与接收线圈的匝数比为4∶1，发射线圈AB端的输入电流i＝sin(π×105)tA，则下列说法正确的是()A.手机无线充电利用了自感现象B.1s内发射线圈中电流方向改变1×105次C.接收线圈CD端输出电流的有效值为0.25AD.发射线圈与接收线圈中交变电流的频率之比为4∶12.(i－t像＋器图变压)一含有理想变压器的电路如图甲所示，图中理想变压器原、副线圈匝数之比为2∶1，电阻R1和R2的阻值分别为3Ω和10Ω，电流表、电压表都是理想交流电表，a、b端输入的电流如图乙所示，下列说法正确的是()A.0.03s时，通过电阻R1的电流为0B.电流表的示数为AC.电压表的示数为VD.0～0.04s内，电阻R1产生的焦耳热为0.48J3.(B－t像＋器图变压)如图甲所示，100匝圆形线圈接入理想变压器的原线圈，小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com变压器的副线圈接入阻值为R的电阻，电表都是理想电表。已知每匝线圈的电阻均为R，若在线圈位置加入垂直于线圈平面的磁场，磁感应强度B随时间t按正弦规律变化的图像如图乙所示，得到圆形线圈的发热功率与电阻R的功率相等。下列说法正确的是()A.时刻两电流表示数均达最大B.时刻两电流表示数均为0C.原、副线圈匝数比n1∶n2＝10∶1D.对某一段线圈来说，当磁感应强度最大时，受到的安培力最大4.(器＋变压I－U像图)图甲是一种家用台灯的原理图，理想自耦变压器的a、b间接入220V的交流电，变压器线圈总匝数为1100匝，交流电流表A为理想电表，定值电阻R＝2500Ω，灯泡L的伏安特性曲线如图乙所示。当c、P之间线圈匝数为750匝时，则()A.灯泡两端的电压约为47VB.通过电阻R的电流约为0.02AC.电流表的示数约为0.03AD.灯泡的功率为2.25W5.(有非阻路的器负载纯电电变压)(多选)如图是一款小型电钻及其简化电路图，它由变压器及电机两部分构成，变压器为理想变压器，电机的内阻为1Ω，额定电压为11V，额定电流为2.0A。当变压器输入电压为220V的正弦交流电时电钻正常工作，下列说法正确的是()小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA.变压器的原、副线圈匝数之比是20∶1B.变压器原线圈电流的最大值为0.1AC.变压器的输入功率为4WD.电机的效率约为82%6.(比不，化的分析匝数变负载变动态)(多选)如图所示的电路中，P为滑动变阻器的滑片，保持理想变压器的输入电压U1不变，闭合开关S，下列说法正确的是()A.P向下滑动时，灯L变亮B.P向下滑动时，变压器的输出电压不变C.P向上滑动时，变压器的输入电流变小D.P向上滑动时，变压器的输出功率变大7.(比都化的分析匝数与负载变动态)(多选)如图所示，理想变压器的原线圈连接一只理想交流电流表，副线圈匝数可以通过滑动触头Q来调节，在副线圈两端连接了定值电阻R0和滑动变阻器R，P为滑动变阻器的滑动触头。在原线圈上加一电压为U的正弦式交流电，则()A.保持Q的位置不动，将P向上滑动时，电流表读数变大B.保持Q的位置不动，将P向上滑动时，电流表读数变小C.保持P的位置不动，将Q向上滑动时，电流表读数变大D.保持P的位置不动，将Q向上滑动时，电流表读数变小8.(互感器和流互感器电压电)如图所示，甲、乙两图中的理想变压器以不同的方式接在高压电路中。甲图中变压器原、副线圈的匝数比为k1，电压表读数为小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comU，乙图中变压器原、副线圈的匝数比为k2，电流表读数为I。则甲...
