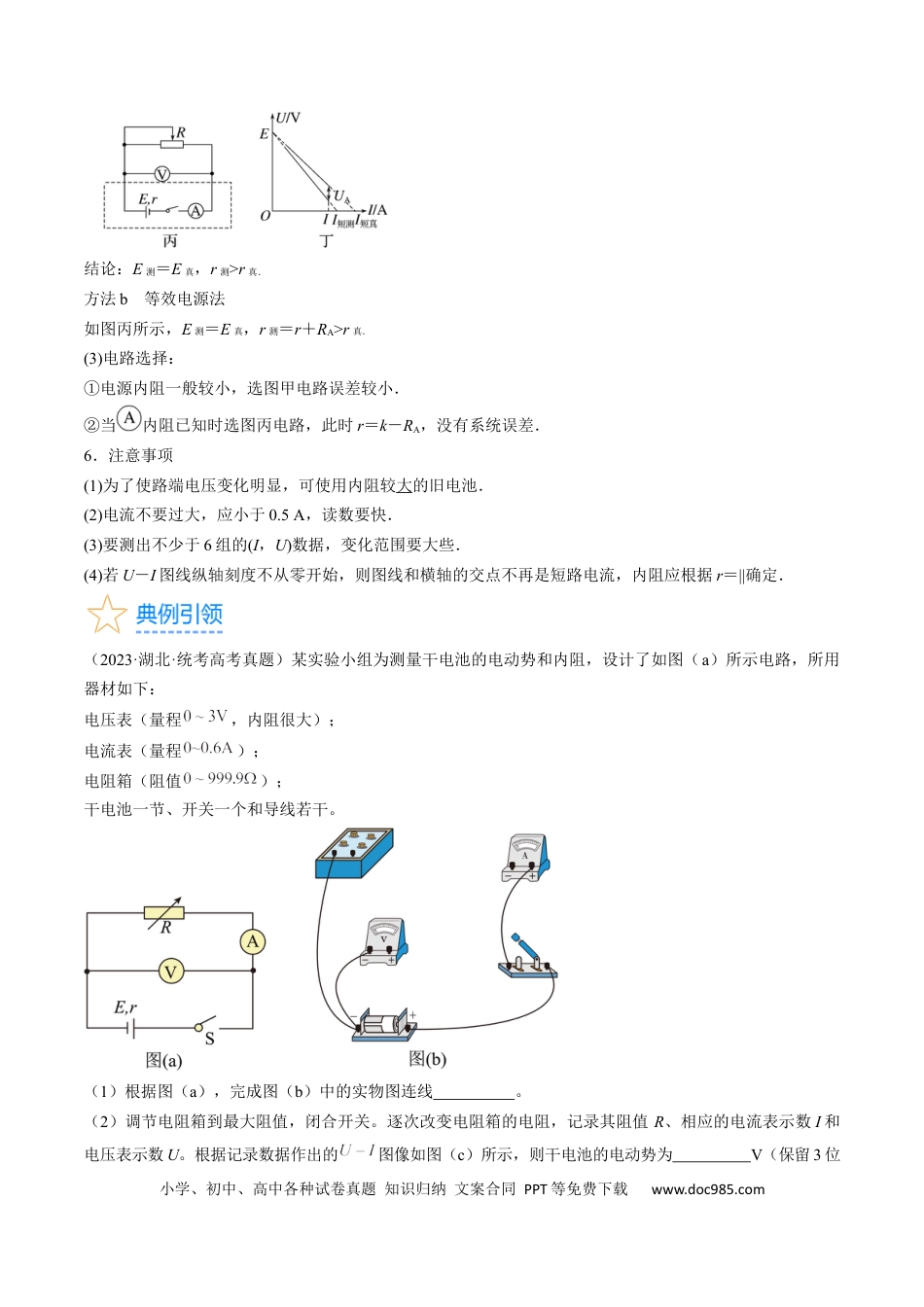

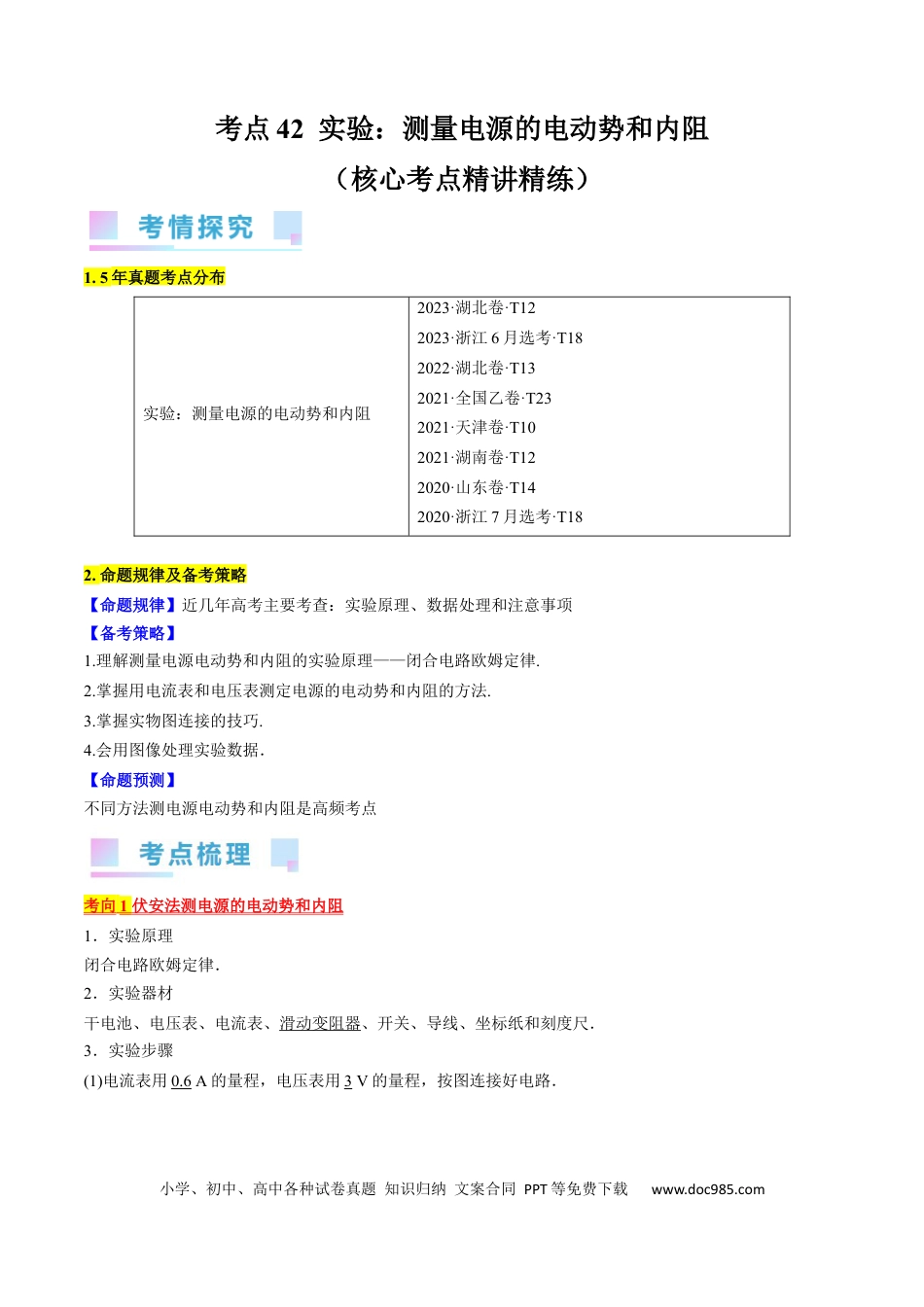

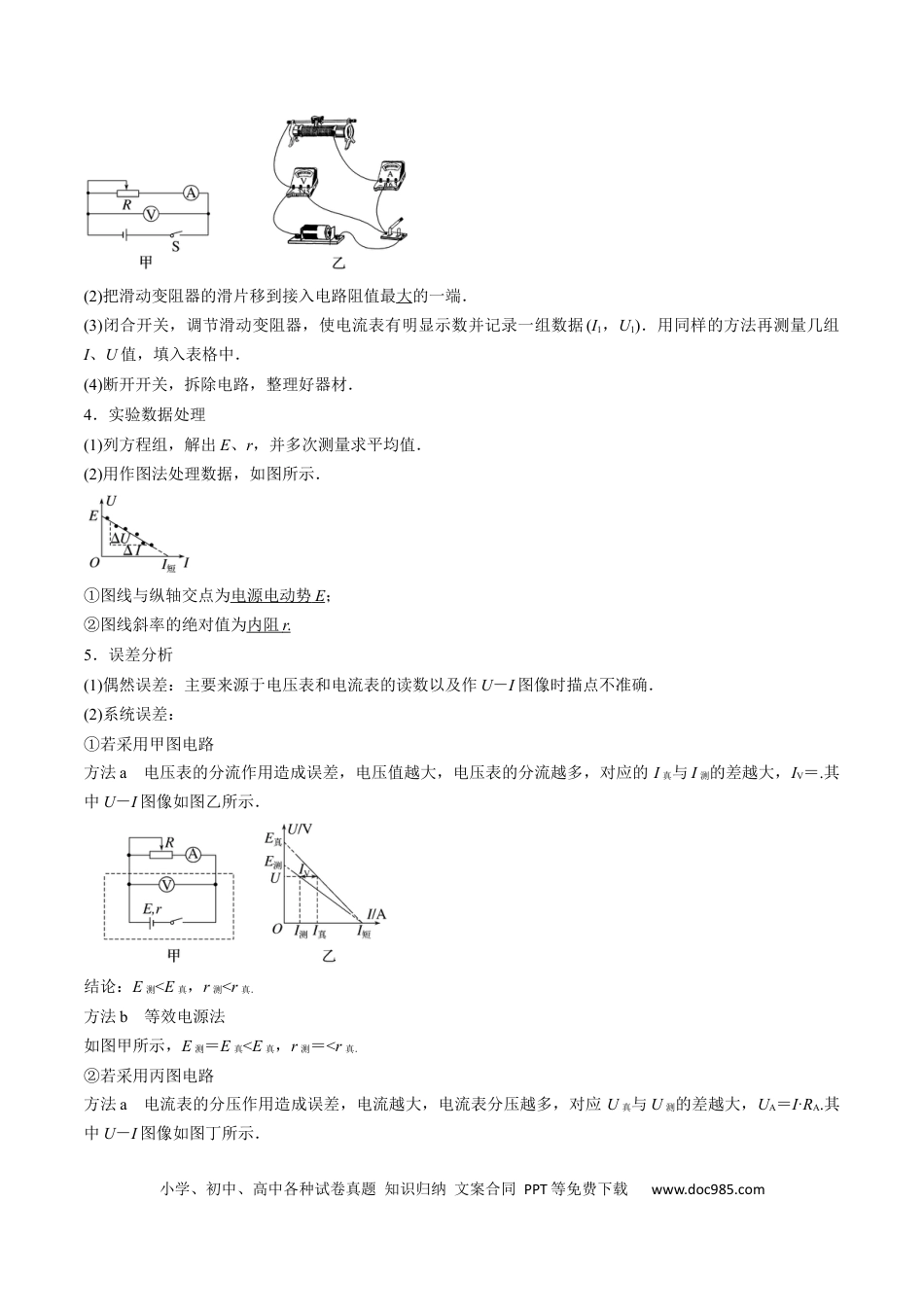

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com考点42实验：测量电源的电动势和内阻（核心考点精讲精练）1.5年真题考点分布实验：测量电源的电动势和内阻2023·湖北卷·T122023·浙江6月选考·T182022·湖北卷·T132021·全国乙卷·T232021·天津卷·T102021·湖南卷·T122020·山东卷·T142020·浙江7月选考·T182.命题规律及备考策略【命题规律】近几年高考主要考查：实验原理、数据处理和注意事项【备考策略】1.理解测量电源电动势和内阻的实验原理——闭合电路欧姆定律.2.掌握用电流表和电压表测定电源的电动势和内阻的方法.3.掌握实物图连接的技巧.4.会用图像处理实验数据．【命题预测】不同方法测电源电动势和内阻是高频考点考向1伏安法测电源的电动势和内阻1．实验原理闭合电路欧姆定律．2．实验器材干电池、电压表、电流表、滑动变阻器、开关、导线、坐标纸和刻度尺．3．实验步骤(1)电流表用0.6A的量程，电压表用3V的量程，按图连接好电路．小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com(2)把滑动变阻器的滑片移到接入电路阻值最大的一端．(3)闭合开关，调节滑动变阻器，使电流表有明显示数并记录一组数据(I1，U1)．用同样的方法再测量几组I、U值，填入表格中．(4)断开开关，拆除电路，整理好器材．4．实验数据处理(1)列方程组，解出E、r，并多次测量求平均值．(2)用作图法处理数据，如图所示．①图线与纵轴交点为电源电动势E；②图线斜率的绝对值为内阻r.5．误差分析(1)偶然误差：主要来源于电压表和电流表的读数以及作U－I图像时描点不准确．(2)系统误差：①若采用甲图电路方法a电压表的分流作用造成误差，电压值越大，电压表的分流越多，对应的I真与I测的差越大，IV＝.其中U－I图像如图乙所示．结论：E测<E真，r测<r真．方法b等效电源法如图甲所示，E测＝E真<E真，r测＝<r真．②若采用丙图电路方法a电流表的分压作用造成误差，电流越大，电流表分压越多，对应U真与U测的差越大，UA＝I·RA.其中U－I图像如图丁所示．小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com结论：E测＝E真，r测>r真．方法b等效电源法如图丙所示，E测＝E真，r测＝r＋RA>r真．(3)电路选择：①电源内阻一般较小，选图甲电路误差较小．②当内阻已知时选图丙电路，此时r＝k－RA，没有系统误差．6．注意事项(1)为了使路端电压变化明显，可使用内阻较大的旧电池．(2)电流不要过大，应小于0.5A，读数要快．(3)要测出不少于6组的(I，U)数据，变化范围要大些．(4)若U－I图线纵轴刻度不从零开始，则图线和横轴的交点不再是短路电流，内阻应根据r＝||确定．（2023·湖北·统考高考真题）某实验小组为测量干电池的电动势和内阻，设计了如图（a）所示电路，所用器材如下：电压表（量程，内阻很大）；电流表（量程）；电阻箱（阻值）；干电池一节、开关一个和导线若干。（1）根据图（a），完成图（b）中的实物图连线。（2）调节电阻箱到最大阻值，闭合开关。逐次改变电阻箱的电阻，记录其阻值R、相应的电流表示数I和电压表示数U。根据记录数据作出的图像如图（c）所示，则干电池的电动势为V（保留3位小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com有效数字）、内阻为（保留2位有效数字）。（3）该小组根据记录数据进一步探究，作出图像如图（d）所示。利用图（d）中图像的纵轴截距，结合（2）问得到的电动势与内阻，还可以求出电流表内阻为（保留2位有效数字）。（4）由于电压表内阻不是无穷大，本实验干电池内阻的测量值（填“偏大”或“偏小”）。（2022·天津·高考真题）实验小组测量某型号电池的电动势和内阻。用电流表、电压表、滑动变阻器、待测电池等器材组成如图1所示实验电路，由测得的实验数据绘制成的图像如图2所示。（1）图1的电路图为下图中的。（选填“A”或“B”）（2）如果实验中所用电表均视为理想电表，根据图2得到该电池的电动势V，内阻小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com。（3）实验后进行反思，发现上述实验方案存在系统误差。若考...
