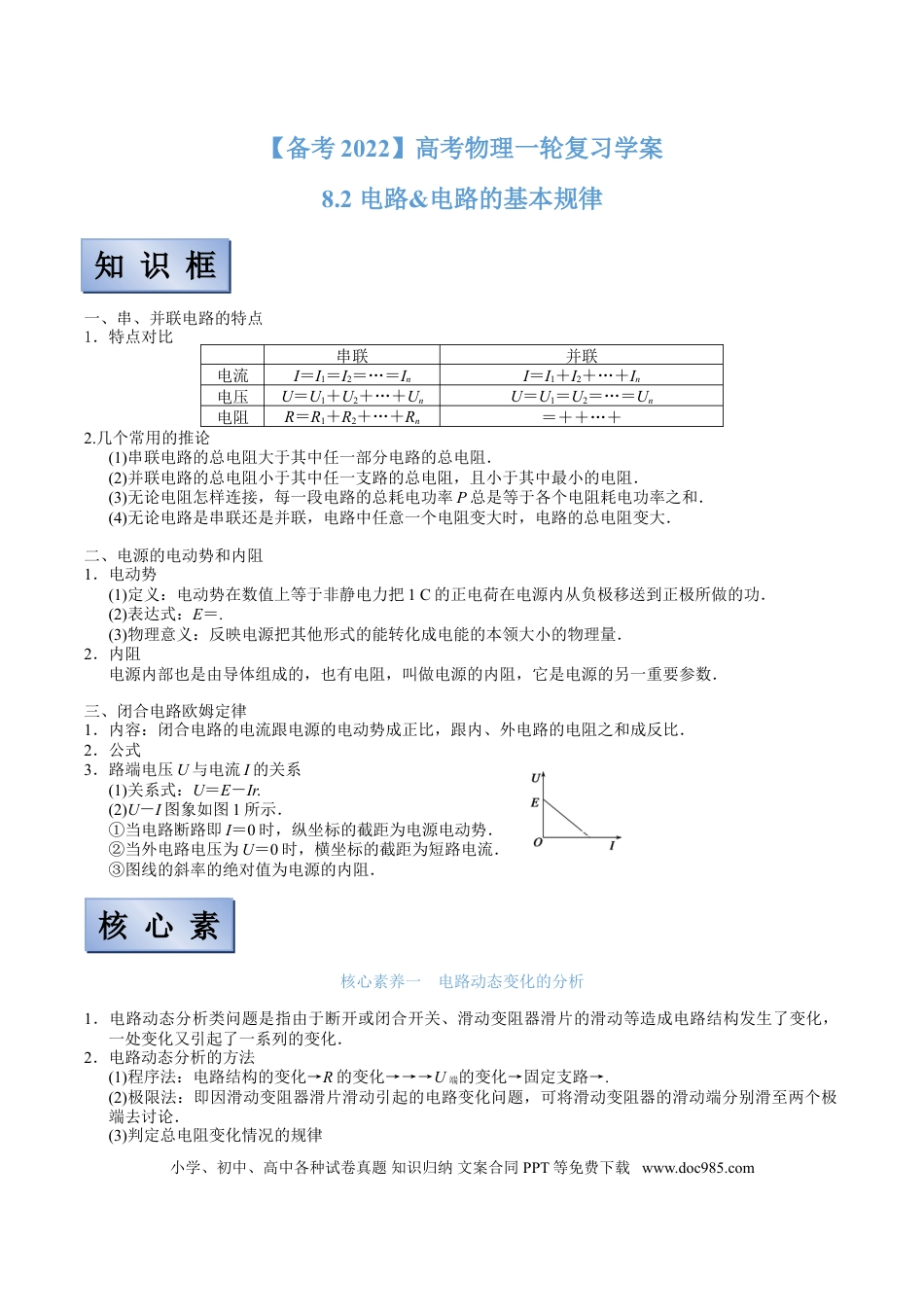

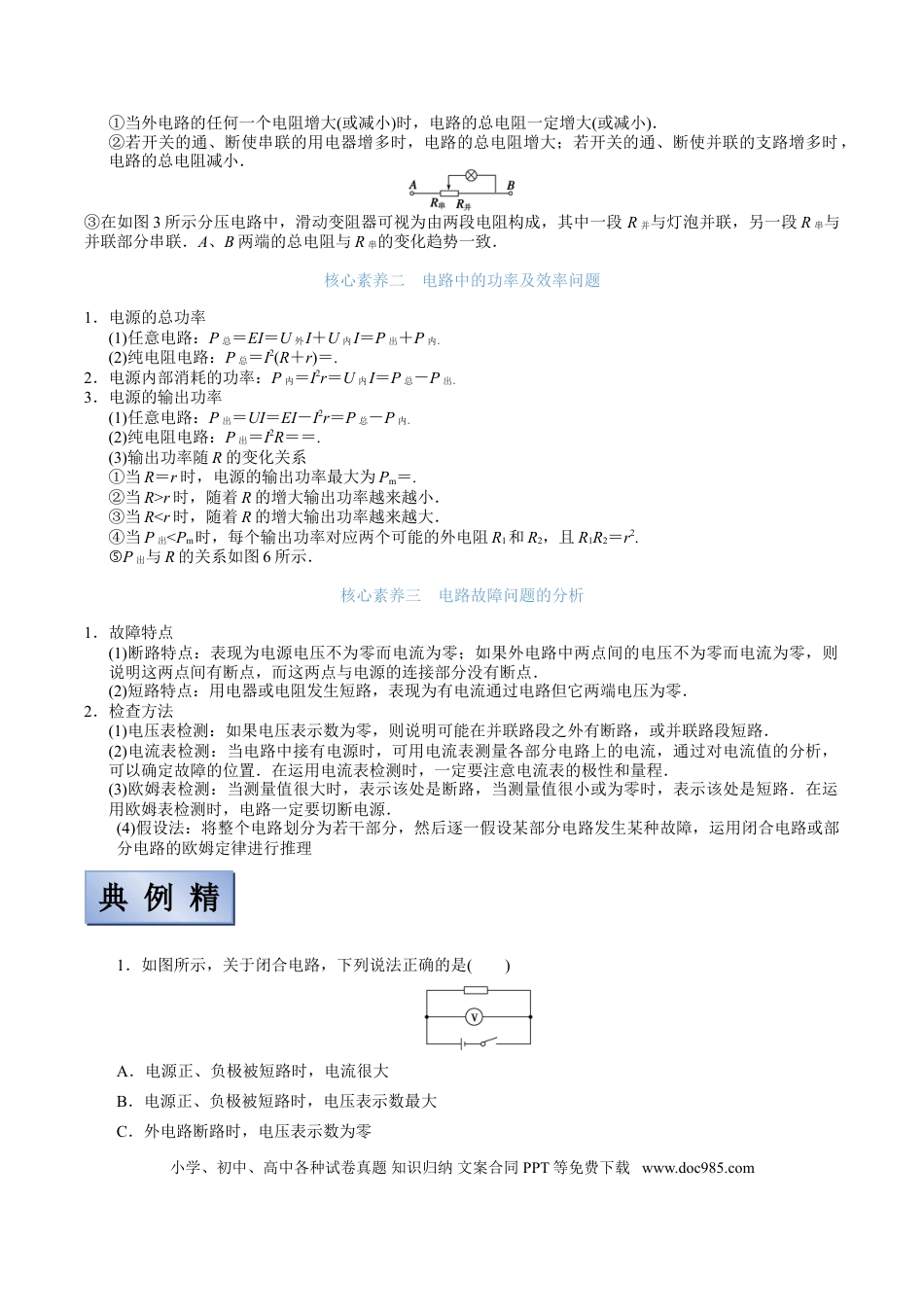

【备考2022】高考物理一轮复习学案8.2电路&电路的基本规律一、串、并联电路的特点1．特点对比串联并联电流I＝I1＝I2＝…＝InI＝I1＋I2＋…＋In电压U＝U1＋U2＋…＋UnU＝U1＝U2＝…＝Un电阻R＝R1＋R2＋…＋Rn＝＋＋…＋2.几个常用的推论(1)串联电路的总电阻大于其中任一部分电路的总电阻．(2)并联电路的总电阻小于其中任一支路的总电阻，且小于其中最小的电阻．(3)无论电阻怎样连接，每一段电路的总耗电功率P总是等于各个电阻耗电功率之和．(4)无论电路是串联还是并联，电路中任意一个电阻变大时，电路的总电阻变大．二、电源的电动势和内阻1．电动势(1)定义：电动势在数值上等于非静电力把1C的正电荷在电源内从负极移送到正极所做的功．(2)表达式：E＝.(3)物理意义：反映电源把其他形式的能转化成电能的本领大小的物理量．2．内阻电源内部也是由导体组成的，也有电阻，叫做电源的内阻，它是电源的另一重要参数．三、闭合电路欧姆定律1．内容：闭合电路的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比．2．公式3．路端电压U与电流I的关系(1)关系式：U＝E－Ir.(2)U－I图象如图1所示．①当电路断路即I＝0时，纵坐标的截距为电源电动势．图1②当外电路电压为U＝0时，横坐标的截距为短路电流．③图线的斜率的绝对值为电源的内阻．1．x-t图象的理解核心素养一电路动态变化的分析1．电路动态分析类问题是指由于断开或闭合开关、滑动变阻器滑片的滑动等造成电路结构发生了变化，一处变化又引起了一系列的变化．2．电路动态分析的方法(1)程序法：电路结构的变化→R的变化→→→U端的变化→固定支路→.(2)极限法：即因滑动变阻器滑片滑动引起的电路变化问题，可将滑动变阻器的滑动端分别滑至两个极端去讨论．(3)判定总电阻变化情况的规律小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com知识框架核心素养①当外电路的任何一个电阻增大(或减小)时，电路的总电阻一定增大(或减小)．②若开关的通、断使串联的用电器增多时，电路的总电阻增大；若开关的通、断使并联的支路增多时，电路的总电阻减小．③在如图3所示分压电路中，滑动变阻器可视为由两段电阻构成，其中一段R并与灯泡并联，另一段R串与并联部分串联．A、B两端的总电阻与R串的变化趋势一致．核心素养二电路中的功率及效率问题1．电源的总功率(1)任意电路：P总＝EI＝U外I＋U内I＝P出＋P内．(2)纯电阻电路：P总＝I2(R＋r)＝.2．电源内部消耗的功率：P内＝I2r＝U内I＝P总－P出．3．电源的输出功率(1)任意电路：P出＝UI＝EI－I2r＝P总－P内．(2)纯电阻电路：P出＝I2R＝＝.(3)输出功率随R的变化关系①当R＝r时，电源的输出功率最大为Pm＝.②当R>r时，随着R的增大输出功率越来越小．③当R<r时，随着R的增大输出功率越来越大．④当P出<Pm时，每个输出功率对应两个可能的外电阻R1和R2，且R1R2＝r2.⑤P出与R的关系如图6所示．核心素养三电路故障问题的分析1．故障特点(1)断路特点：表现为电源电压不为零而电流为零；如果外电路中两点间的电压不为零而电流为零，则说明这两点间有断点，而这两点与电源的连接部分没有断点．(2)短路特点：用电器或电阻发生短路，表现为有电流通过电路但它两端电压为零．2．检查方法(1)电压表检测：如果电压表示数为零，则说明可能在并联路段之外有断路，或并联路段短路．(2)电流表检测：当电路中接有电源时，可用电流表测量各部分电路上的电流，通过对电流值的分析，可以确定故障的位置．在运用电流表检测时，一定要注意电流表的极性和量程．(3)欧姆表检测：当测量值很大时，表示该处是断路，当测量值很小或为零时，表示该处是短路．在运用欧姆表检测时，电路一定要切断电源．(4)假设法：将整个电路划分为若干部分，然后逐一假设某部分电路发生某种故障，运用闭合电路或部分电路的欧姆定律进行推理1．如图所示，关于闭合电路，下列说法正确的是()A．电源正、负极被短路时，电流很大B．电源正、负极被短路时，电压表示数最大C．外电路断路时，电压表示数为零小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com典例精讲D．外电路电阻增大时，电压表示数...
