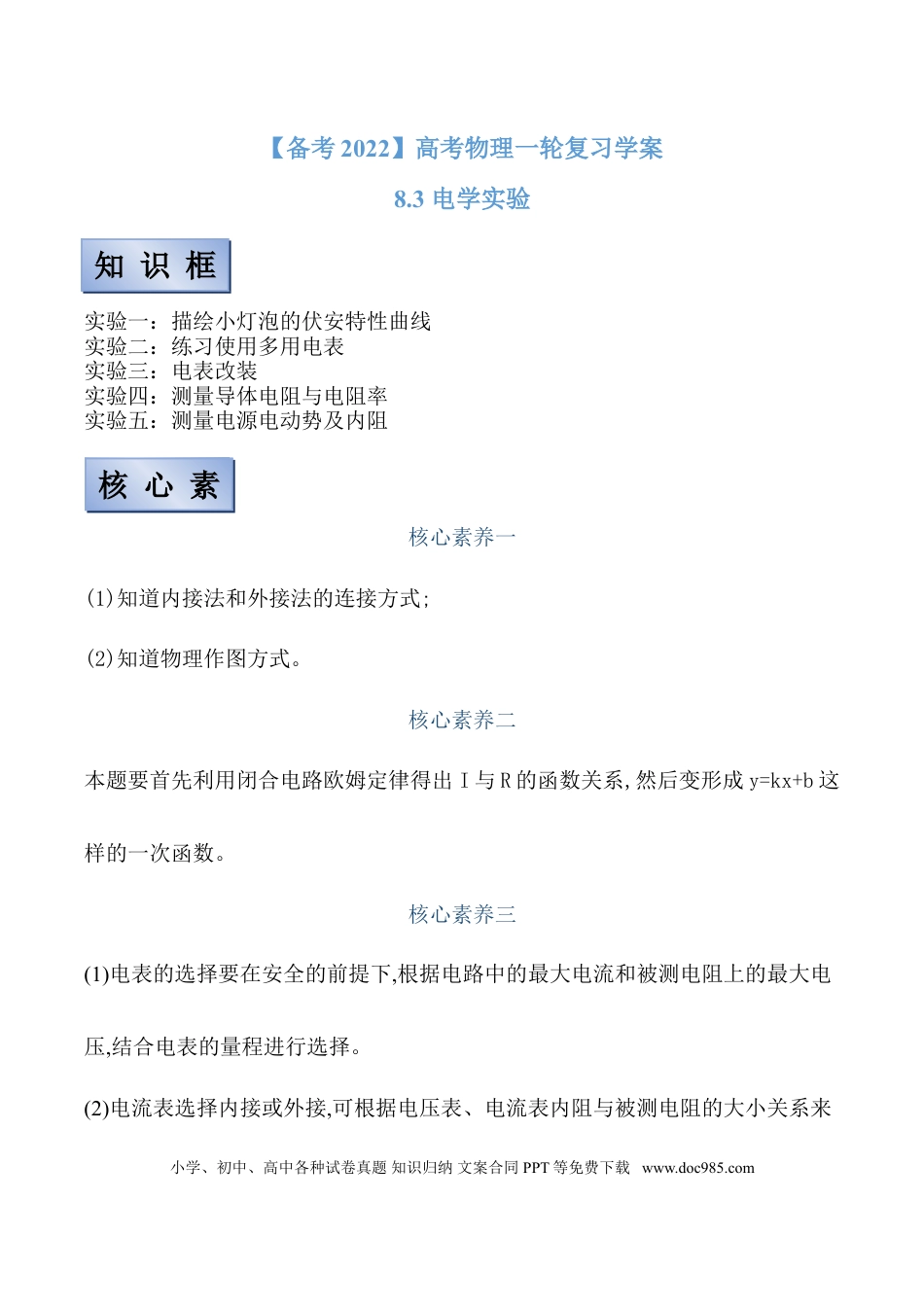

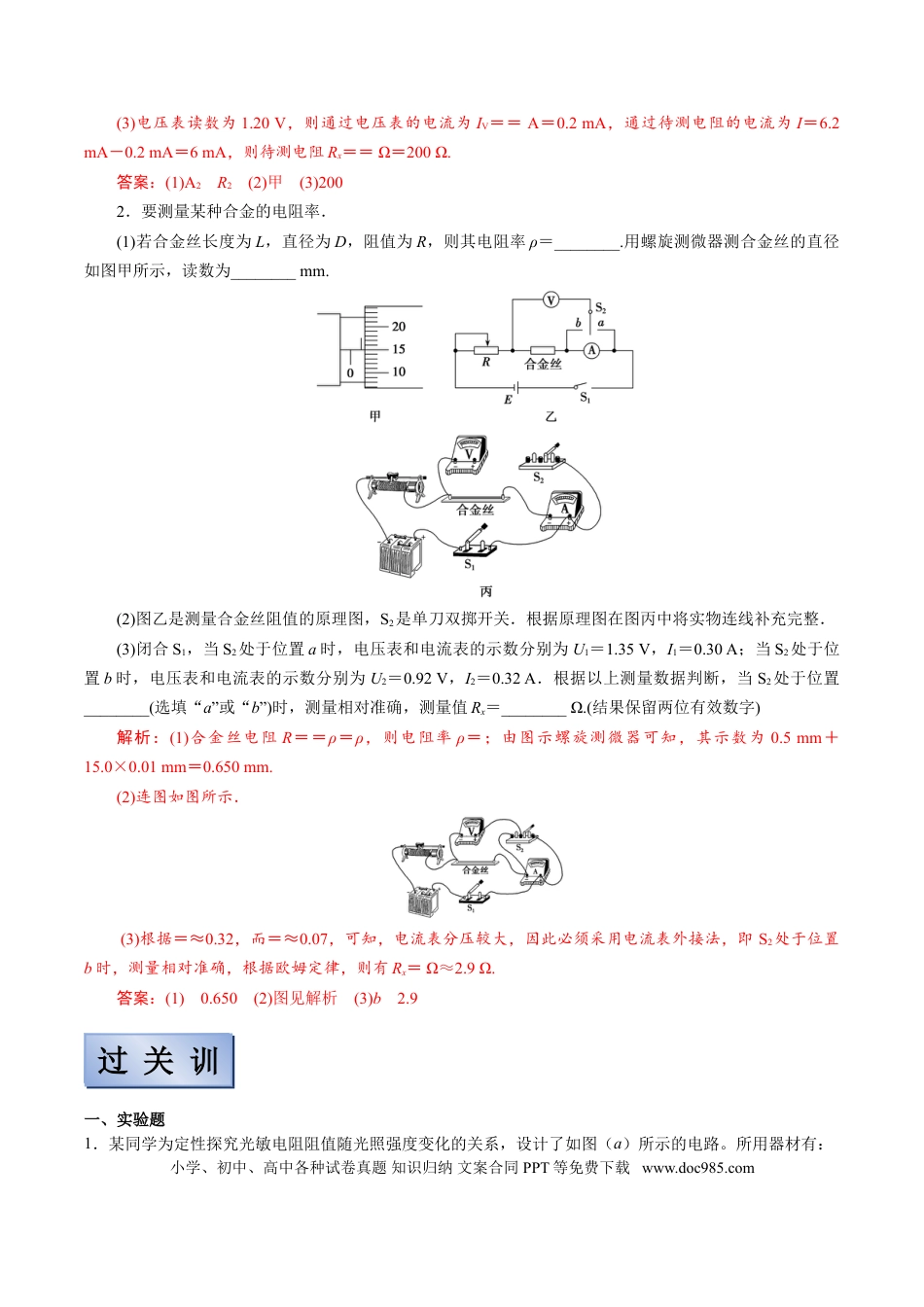

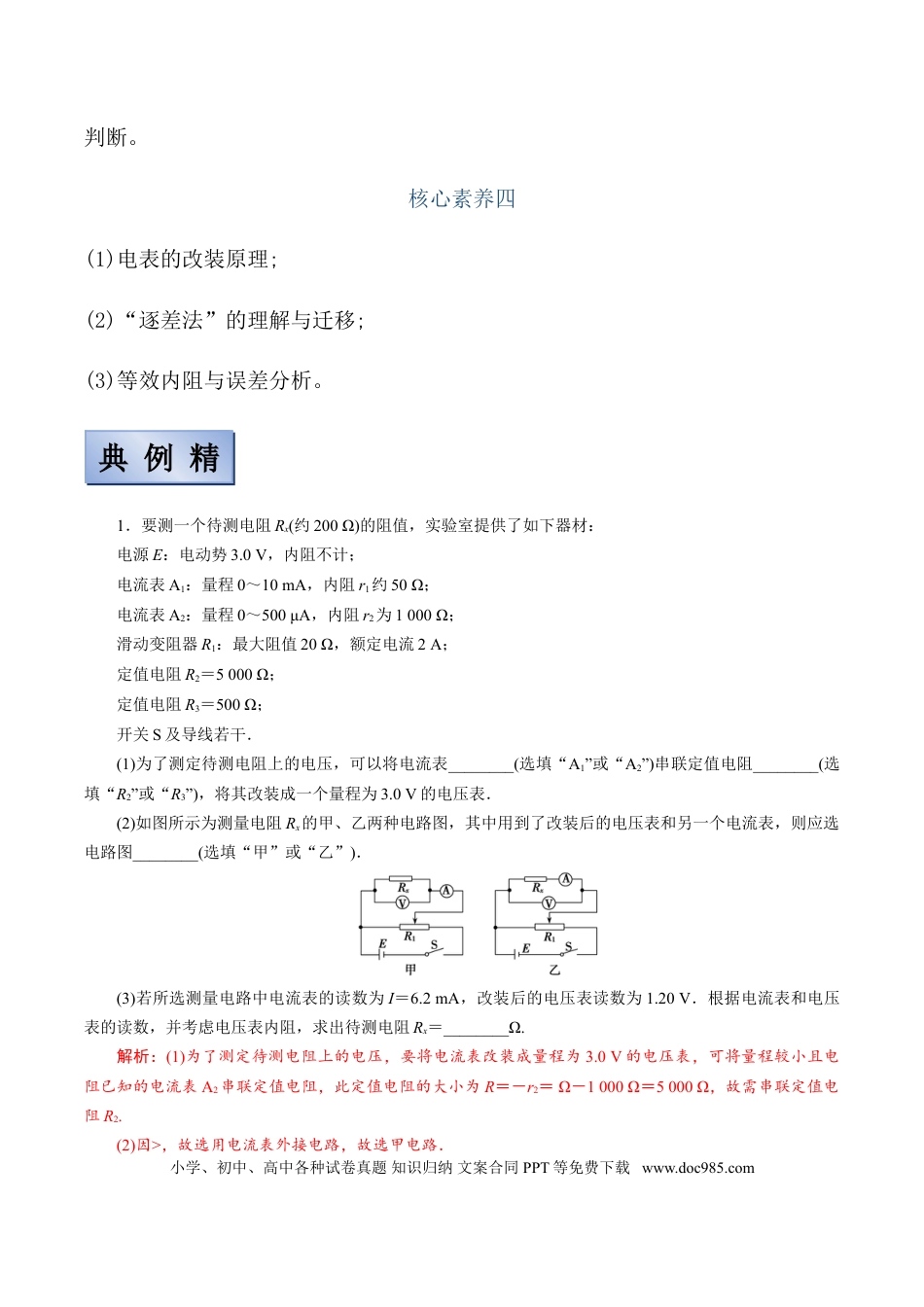

【备考2022】高考物理一轮复习学案8.3电学实验实验一：描绘小灯泡的伏安特性曲线实验二：练习使用多用电表实验三：电表改装实验四：测量导体电阻与电阻率实验五：测量电源电动势及内阻1．x-t图象的理解核心素养一(1)知道内接法和外接法的连接方式;(2)知道物理作图方式。核心素养二本题要首先利用闭合电路欧姆定律得出I与R的函数关系,然后变形成y=kx+b这样的一次函数。核心素养三(1)电表的选择要在安全的前提下,根据电路中的最大电流和被测电阻上的最大电压,结合电表的量程进行选择。(2)电流表选择内接或外接,可根据电压表、电流表内阻与被测电阻的大小关系来小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com知识框架核心素养判断。核心素养四(1)电表的改装原理;(2)“逐差法”的理解与迁移;(3)等效内阻与误差分析。1．要测一个待测电阻Rx(约200Ω)的阻值，实验室提供了如下器材：电源E：电动势3.0V，内阻不计；电流表A1：量程0～10mA，内阻r1约50Ω；电流表A2：量程0～500μA，内阻r2为1000Ω；滑动变阻器R1：最大阻值20Ω，额定电流2A；定值电阻R2＝5000Ω；定值电阻R3＝500Ω；开关S及导线若干．(1)为了测定待测电阻上的电压，可以将电流表________(选填“A1”或“A2”)串联定值电阻________(选填“R2”或“R3”)，将其改装成一个量程为3.0V的电压表．(2)如图所示为测量电阻Rx的甲、乙两种电路图，其中用到了改装后的电压表和另一个电流表，则应选电路图________(选填“甲”或“乙”)．(3)若所选测量电路中电流表的读数为I＝6.2mA，改装后的电压表读数为1.20V．根据电流表和电压表的读数，并考虑电压表内阻，求出待测电阻Rx＝________Ω.解析：(1)为了测定待测电阻上的电压，要将电流表改装成量程为3.0V的电压表，可将量程较小且电阻已知的电流表A2串联定值电阻，此定值电阻的大小为R＝－r2＝Ω－1000Ω＝5000Ω，故需串联定值电阻R2.(2)因>，故选用电流表外接电路，故选甲电路．小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com典例精讲(3)电压表读数为1.20V，则通过电压表的电流为IV＝＝A＝0.2mA，通过待测电阻的电流为I＝6.2mA－0.2mA＝6mA，则待测电阻Rx＝＝Ω＝200Ω.答案：(1)A2R2(2)甲(3)2002．要测量某种合金的电阻率．(1)若合金丝长度为L，直径为D，阻值为R，则其电阻率ρ＝________.用螺旋测微器测合金丝的直径如图甲所示，读数为________mm.(2)图乙是测量合金丝阻值的原理图，S2是单刀双掷开关．根据原理图在图丙中将实物连线补充完整．(3)闭合S1，当S2处于位置a时，电压表和电流表的示数分别为U1＝1.35V，I1＝0.30A；当S2处于位置b时，电压表和电流表的示数分别为U2＝0.92V，I2＝0.32A．根据以上测量数据判断，当S2处于位置________(选填“a”或“b”)时，测量相对准确，测量值Rx＝________Ω.(结果保留两位有效数字)解析：(1)合金丝电阻R＝＝ρ＝ρ，则电阻率ρ＝；由图示螺旋测微器可知，其示数为0.5mm＋15.0×0.01mm＝0.650mm.(2)连图如图所示．(3)根据＝≈0.32，而＝≈0.07，可知，电流表分压较大，因此必须采用电流表外接法，即S2处于位置b时，测量相对准确，根据欧姆定律，则有Rx＝Ω≈2.9Ω.答案：(1)0.650(2)图见解析(3)b2.9一、实验题1．某同学为定性探究光敏电阻阻值随光照强度变化的关系，设计了如图（a）所示的电路。所用器材有：小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com过关训练置于暗箱（图中虚线区域）中的光敏电阻RG、小灯泡和刻度尺；阻值为R的定值电阻；理想电压表V；电动势为E、内阻为r的电源；开关S；导线若干。实验时，先按图（a）连接好电路，然后改变暗箱中光源到光敏电阻的距离d，记录电压表的示数U，获得多组数据如下表。d/cm8.5010.0012.0013.5015.0017.0018.5020.0022.0023.5025.00U/mV271.0220.0180.0156.7114.9114.094.889.578.672.565.0回答下列问题：(1)光敏电阻阻值RG与电压表示数U的关系式为RG=___________（用E、r、R、U表示）；(2)在图（b）的坐标纸上补齐数据表中所给的第二组数据点，并作出U-d的非线性曲线：_________(3)依据实验结果可推...
