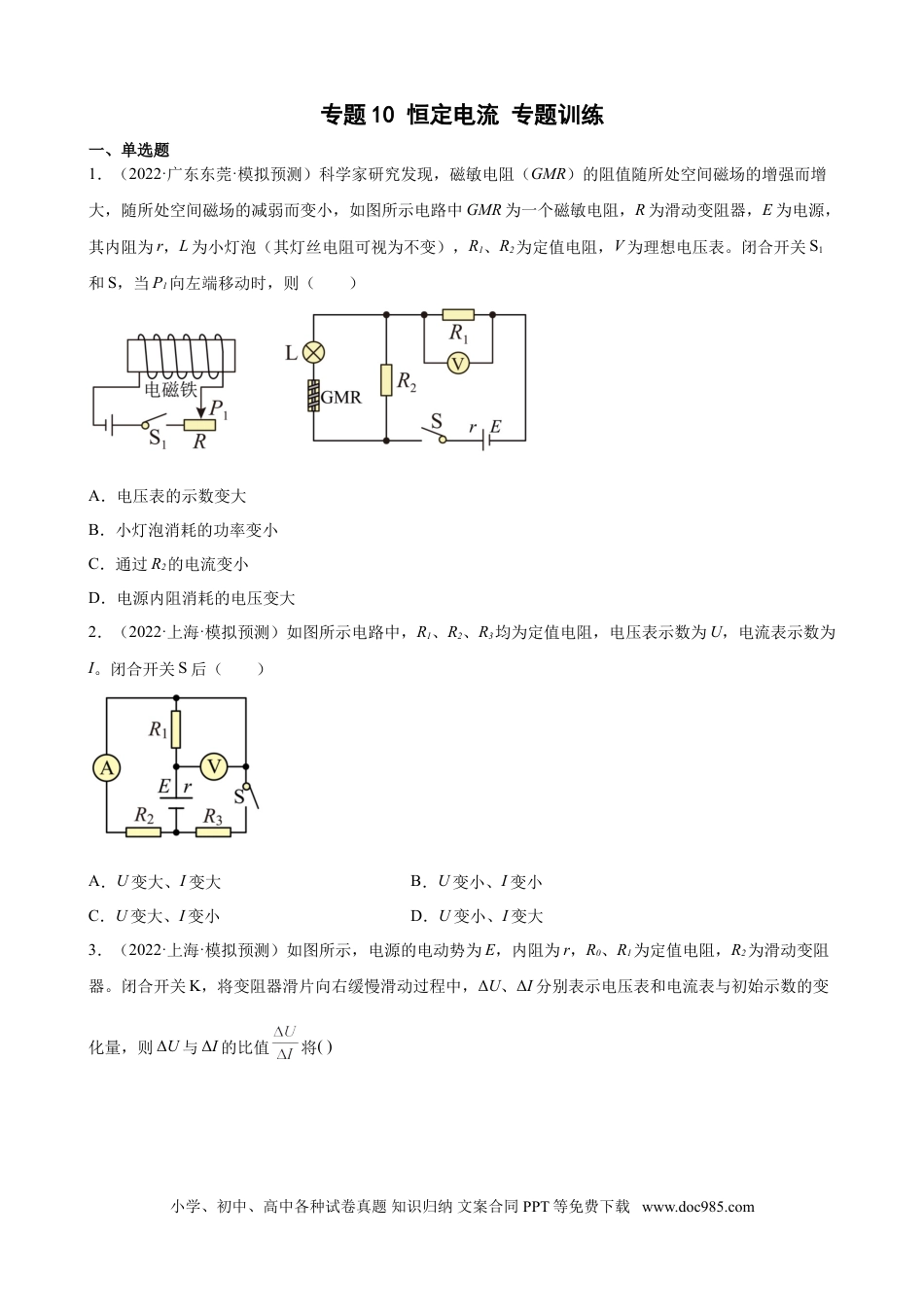

专题10恒定电流专题训练一、单选题1．（2022·广东东莞·模拟预测）科学家研究发现，磁敏电阻（GMR）的阻值随所处空间磁场的增强而增大，随所处空间磁场的减弱而变小，如图所示电路中GMR为一个磁敏电阻，R为滑动变阻器，E为电源，其内阻为r，L为小灯泡（其灯丝电阻可视为不变），R1、R2为定值电阻，V为理想电压表。闭合开关S1和S，当P1向左端移动时，则（）A．电压表的示数变大B．小灯泡消耗的功率变小C．通过R2的电流变小D．电源内阻消耗的电压变大2．（2022·上海·模拟预测）如图所示电路中，R1、R2、R3均为定值电阻，电压表示数为U，电流表示数为I。闭合开关S后（）A．U变大、I变大B．U变小、I变小C．U变大、I变小D．U变小、I变大3．（2022·上海·模拟预测）如图所示，电源的电动势为E，内阻为r，R0、R1为定值电阻，R2为滑动变阻器。闭合开关K，将变阻器滑片向右缓慢滑动过程中，ΔU、ΔI分别表示电压表和电流表与初始示数的变化量，则ΔU与ΔI的比值将()小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．不变B．变大C．变小D．先变大后变小4．（2022·重庆市育才中学模拟预测）如图甲，为南充某地新装的一批节能路灯，该路灯通过光控开关实现自动控制，电灯的亮度可自动随周围环境的亮度改变而改变。如图乙，为其内部电路简化原理图，电源电动势为E，内阻为r，Rt为光敏电阻（光照强度增加时，其电阻值减小）。现增加光照强度，灯泡电阻不变，则下列判断不正确的是（）A．A、B灯都变暗B．电源的总功率变大C．电源的输出功率一定变小D．电源的效率变小5．（2022·安徽·模拟预测）如图，电路中定值电阻阻值R大于电源内阻阻值r，将滑动变阻器滑片向下滑动，理想电压表示数变化量的绝对值分别为，理想电流表A示数变化量的绝对值为，正确的是：（）A．的示数增大B．电源输出功率在减小C．与的比值在减小D．大于小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com6．（2022·浙江宁波·模拟预测）如图1所示，用充电宝为一手机电池充电，其等效电路如图2所示。在充电开始后的一段时间内，充电宝的输出电压、输出电流可认为是恒定不变的，设手机电池的内阻为，则时间内（）A．充电宝输出的电功率为B．充电宝产生的热功率为C．手机电池产生的焦耳热为D．手机电池储存的化学能为7．（2021·重庆·模拟预测）如图所示的电路中，电源电压保持不变，只闭合S1、S3时，标有“6V，3W”字样的灯泡L恰好正常发光（灯泡灯丝的电阻不随温度的变化而变化），电流表示数为0.75A。下列判断中正确的是（）A．R的电阻为12ΩB．适当调节开关，可使电流表的示数为0.5AC．电路消耗的最小功率为1WD．再闭合S2，电压表与电流表示数的比值不变二、多选题8．（2022·福建莆田·二模）如图所示是一种调压变压器的原理图，线圈AB绕在一个圆形的铁芯上，A、B端加上的交流电压，通过移动滑动触头P来调节C、D端输出电压。当P处于图示位置时，原、副线圈的匝数比，现想将一个“38V，19W”的灯泡接到输出端C、D，下列操作可使灯泡正常发光的是（）小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．仅将P顺时针旋转到合适位置B．仅将P逆时针旋转到合适位置C．仅将灯泡并联一个阻值为144Ω的电阻D．仅将灯泡串联一个阻值为144Ω的电阻9．（2021·浙江宁波·模拟预测）把两个相同的灵敏电流计分别改装成了两个量程不同的电压表、，若把、分别采用并联或串联的方式接入电路，如图1、2所示，则闭合开关后，下列有关电表的示数和电表指针偏转角度的说法正确的是（）A．图1中的、的示数相同，指针偏角不相同B．图1中的、的示数不相同，指针偏角相同C．图2中的、的示数相同，指针偏角不相同D．图2中的、的示数不相同，指针偏角相同10．（2021·云南·昆明一中模拟预测）如图所示的电路中，R1、R2、R3为滑动变阻器，R4为定值电阻。开关S闭合后，电容器C两极板间一质量为m，带电量为q的油滴刚好静止。保持开关闭合，以下说法正确的是（）小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．R1的滑片向左滑动时，油滴将...
