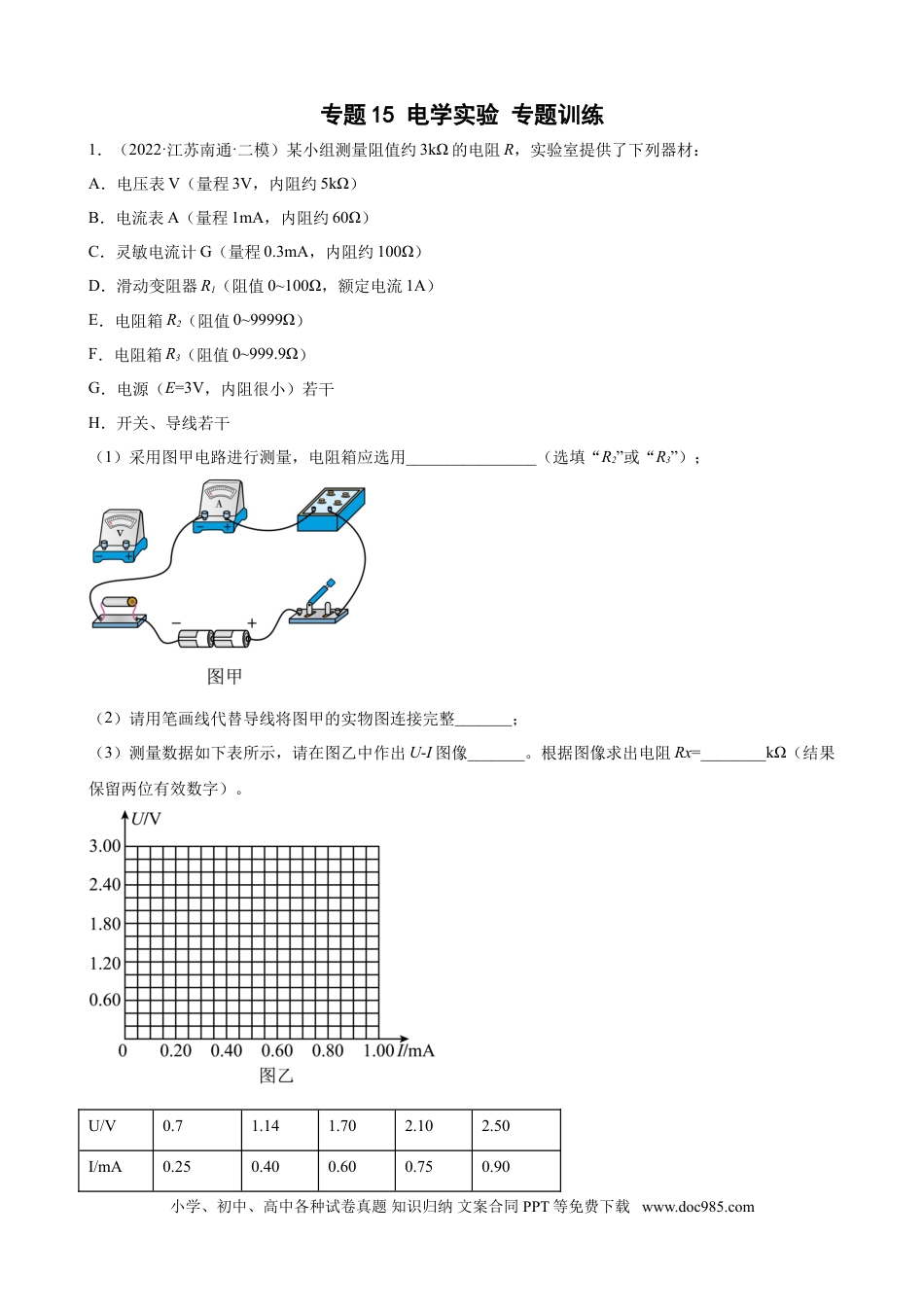

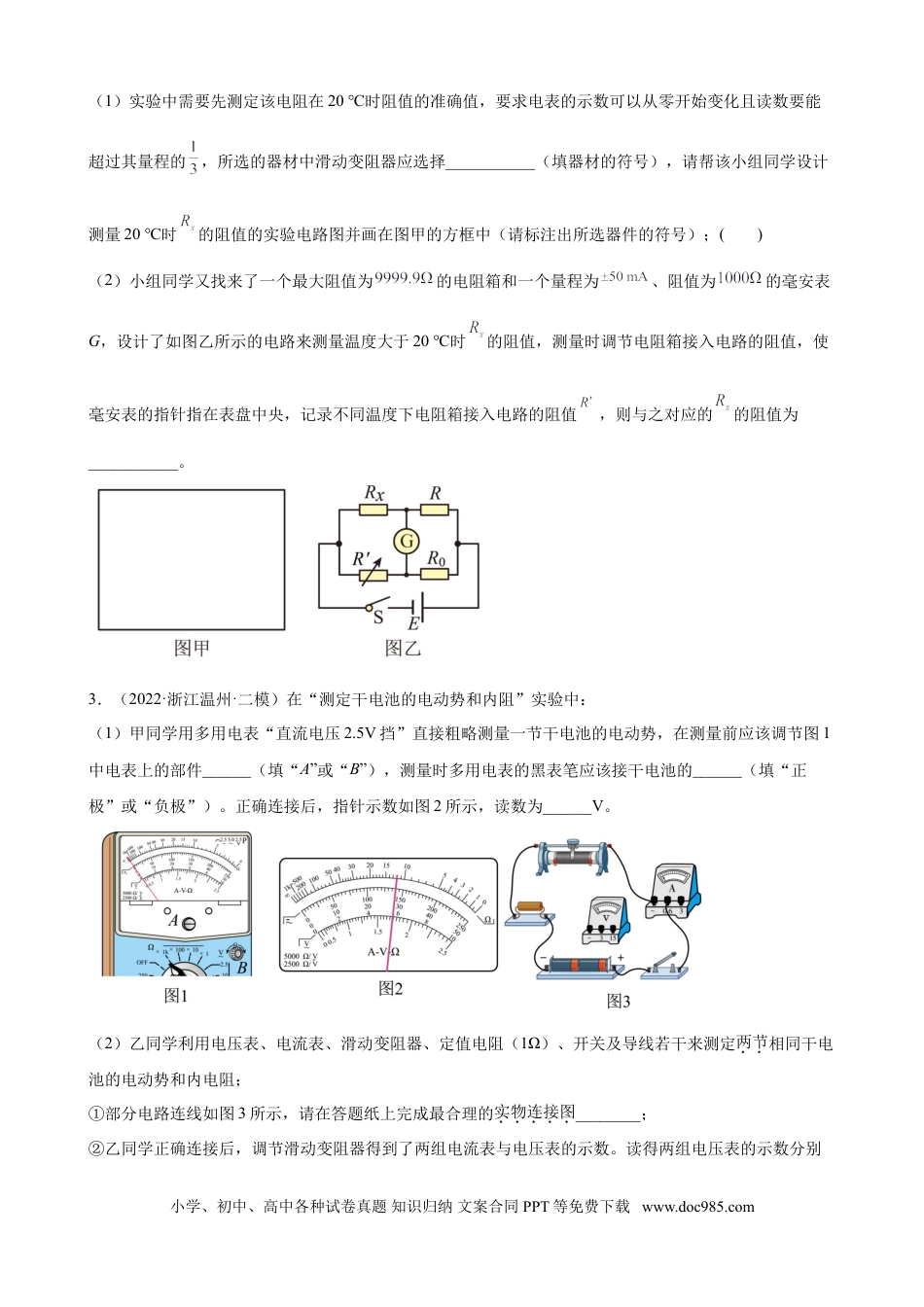

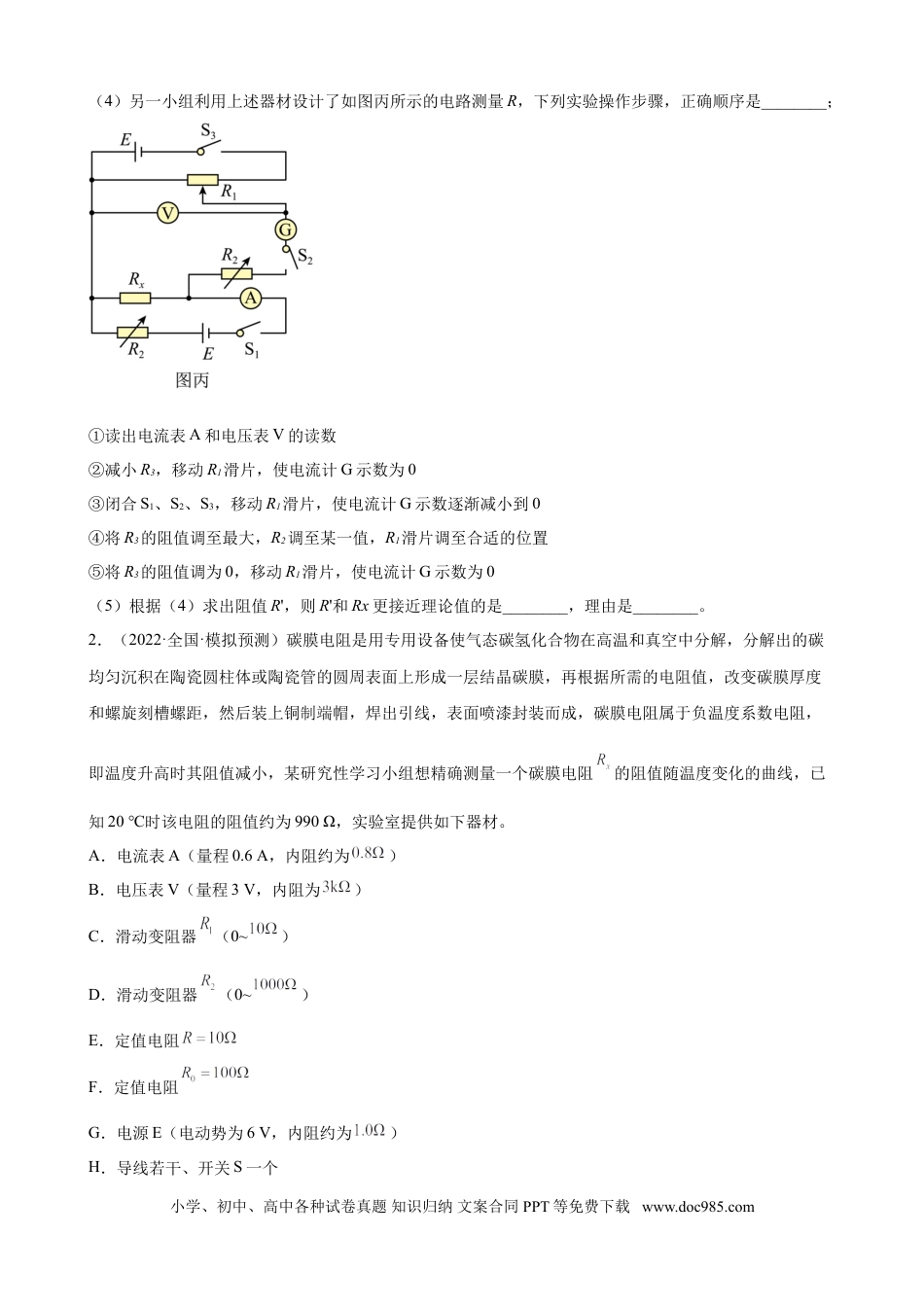

专题15电学实验专题训练1．（2022·江苏南通·二模）某小组测量阻值约3kΩ的电阻R，实验室提供了下列器材：A．电压表V（量程3V，内阻约5kΩ）B．电流表A（量程1mA，内阻约60Ω）C．灵敏电流计G（量程0.3mA，内阻约100Ω）D．滑动变阻器R1（阻值0~100Ω，额定电流1A）E．电阻箱R2（阻值0~9999Ω）F．电阻箱R3（阻值0~999.9Ω）G．电源（E=3V，内阻很小）若干H．开关、导线若干（1）采用图甲电路进行测量，电阻箱应选用________________（选填“R2”或“R3”）；（2）请用笔画线代替导线将图甲的实物图连接完整_______；（3）测量数据如下表所示，请在图乙中作出U-I图像_______。根据图像求出电阻Rx=________kΩ（结果保留两位有效数字）。U/V0.71.141.702.102.50I/mA0.250.400.600.750.90小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com（4）另一小组利用上述器材设计了如图丙所示的电路测量R，下列实验操作步骤，正确顺序是________；①读出电流表A和电压表V的读数②减小R3，移动R1滑片，使电流计G示数为0③闭合S1、S2、S3，移动R1滑片，使电流计G示数逐渐减小到0④将R3的阻值调至最大，R2调至某一值，R1滑片调至合适的位置⑤将R3的阻值调为0，移动R1滑片，使电流计G示数为0（5）根据（4）求出阻值R'，则R'和Rx更接近理论值的是________，理由是________。2．（2022·全国·模拟预测）碳膜电阻是用专用设备使气态碳氢化合物在高温和真空中分解，分解出的碳均匀沉积在陶瓷圆柱体或陶瓷管的圆周表面上形成一层结晶碳膜，再根据所需的电阻值，改变碳膜厚度和螺旋刻槽螺距，然后装上铜制端帽，焊出引线，表面喷漆封装而成，碳膜电阻属于负温度系数电阻，即温度升高时其阻值减小，某研究性学习小组想精确测量一个碳膜电阻的阻值随温度变化的曲线，已知20℃时该电阻的阻值约为990Ω，实验室提供如下器材。A．电流表A（量程0.6A，内阻约为）B．电压表V（量程3V，内阻为）C．滑动变阻器（0~）D．滑动变阻器（0~）E．定值电阻F．定值电阻G．电源E（电动势为6V，内阻约为）H．导线若干、开关S一个小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com（1）实验中需要先测定该电阻在20℃时阻值的准确值，要求电表的示数可以从零开始变化且读数要能超过其量程的，所选的器材中滑动变阻器应选择___________（填器材的符号），请帮该小组同学设计测量20℃时的阻值的实验电路图并画在图甲的方框中（请标注出所选器件的符号）；()（2）小组同学又找来了一个最大阻值为的电阻箱和一个量程为、阻值为的毫安表G，设计了如图乙所示的电路来测量温度大于20℃时的阻值，测量时调节电阻箱接入电路的阻值，使毫安表的指针指在表盘中央，记录不同温度下电阻箱接入电路的阻值，则与之对应的的阻值为___________。3．（2022·浙江温州·二模）在“测定干电池的电动势和内阻”实验中：（1）甲同学用多用电表“直流电压2.5V挡”直接粗略测量一节干电池的电动势，在测量前应该调节图1中电表上的部件______（填“A”或“B”），测量时多用电表的黑表笔应该接干电池的______（填“正极”或“负极”）。正确连接后，指针示数如图2所示，读数为______V。（2）乙同学利用电压表、电流表、滑动变阻器、定值电阻（1Ω）、开关及导线若干来测定两节相同干电池的电动势和内电阻；①部分电路连线如图3所示，请在答题纸上完成最合理的实物连接图________；②乙同学正确连接后，调节滑动变阻器得到了两组电流表与电压表的示数。读得两组电压表的示数分别小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com为2.20V、2.36V，电流表的示数其中一组为0.32A，另一组电流表示数如图为______A，由以上数据可求得一节干电池的电动势______V、内阻______Ω。4．（2021·江西南昌·三模）在测量定值电阻阻值的实验中，提供的实验器材如下：电压表V1（量程3V，内阻r1=3.0kΩ），电压表V2（量程5V，内阻r2=5.0kΩ），滑动变阻器R（额定电流1.5A，最大阻值100Ω），待测定值电阻Rx，电源E（电动势6.0V，内阻不计），开关和导线若干。回答下列问题：（1）将虚线框中...
