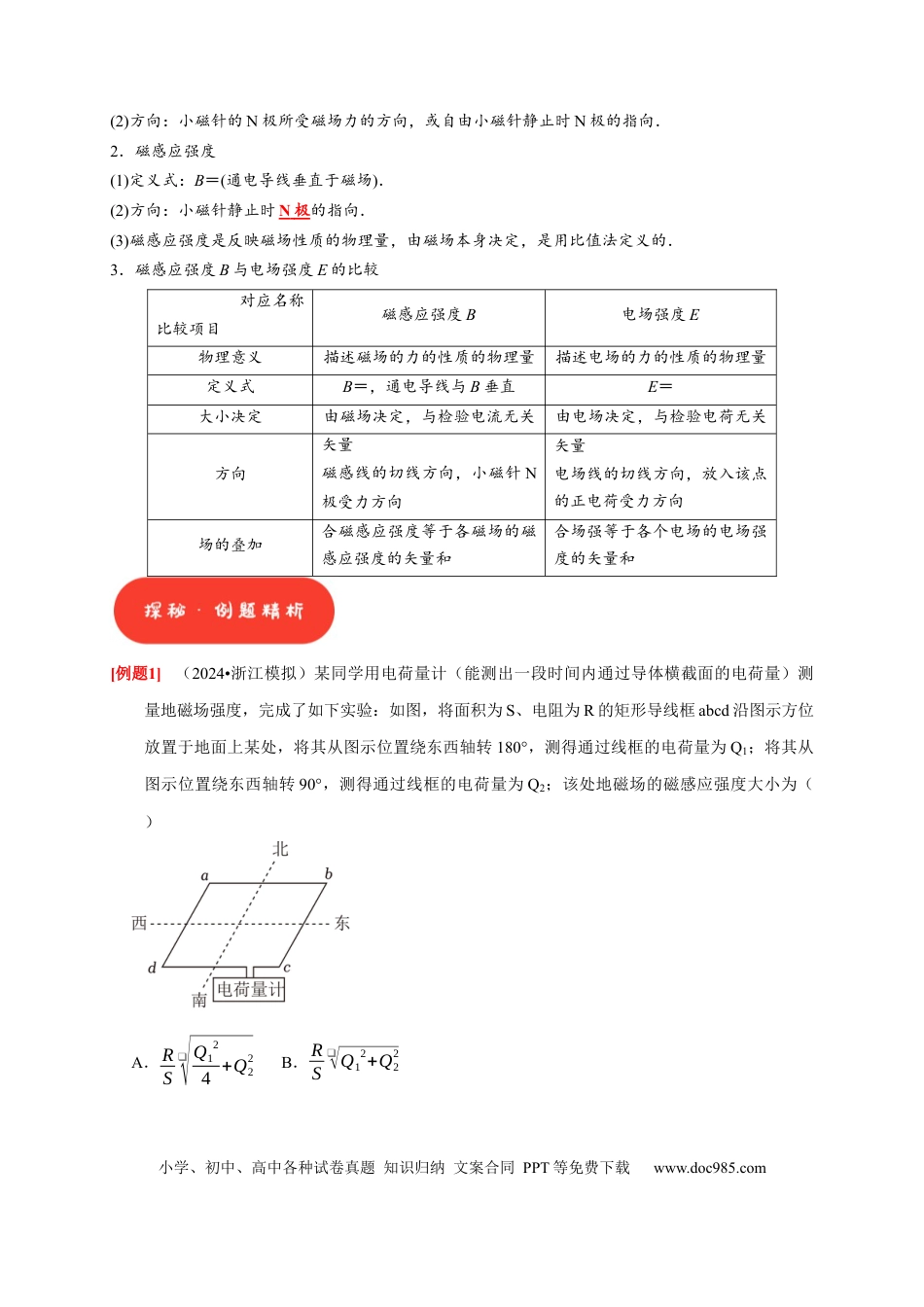

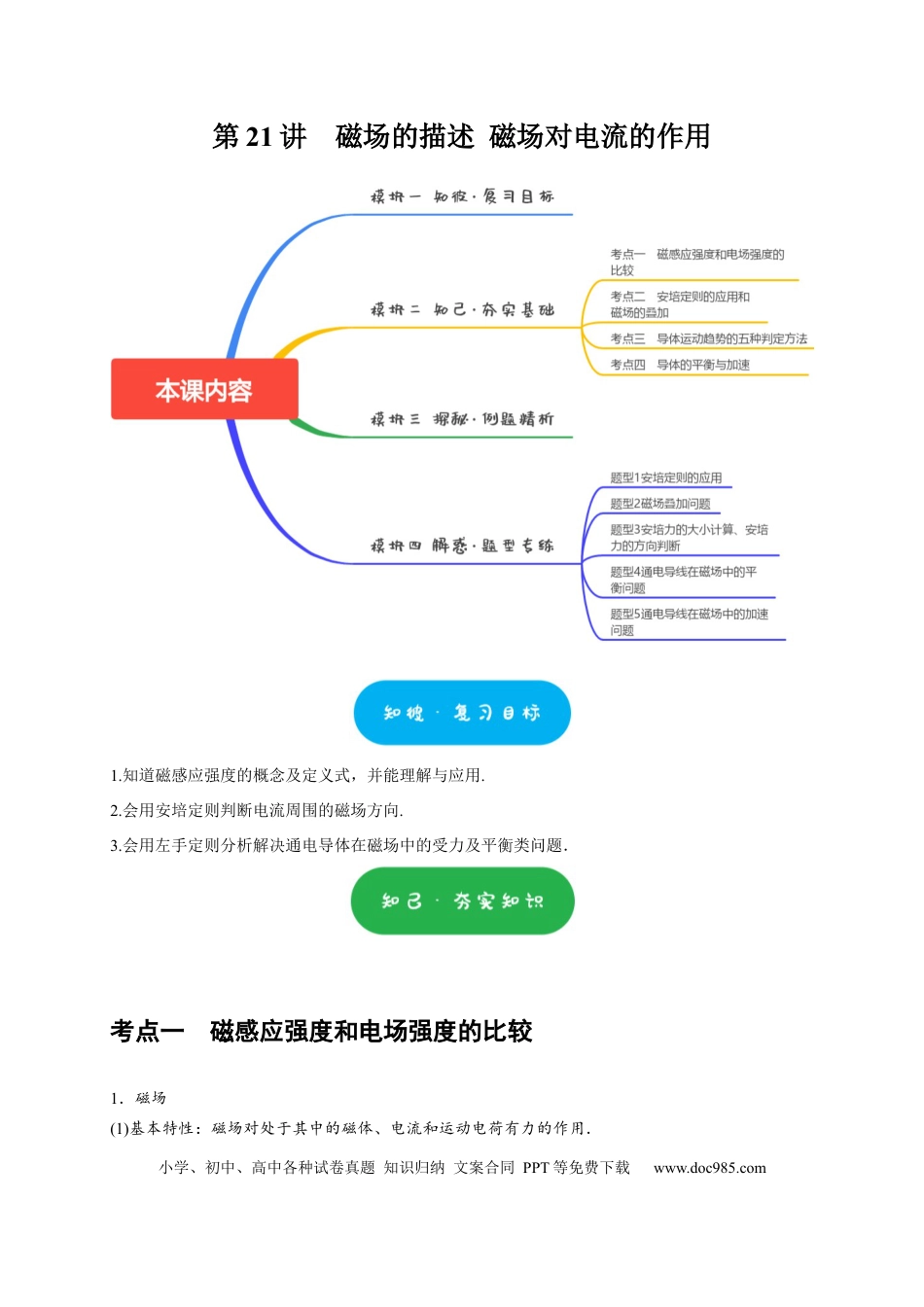

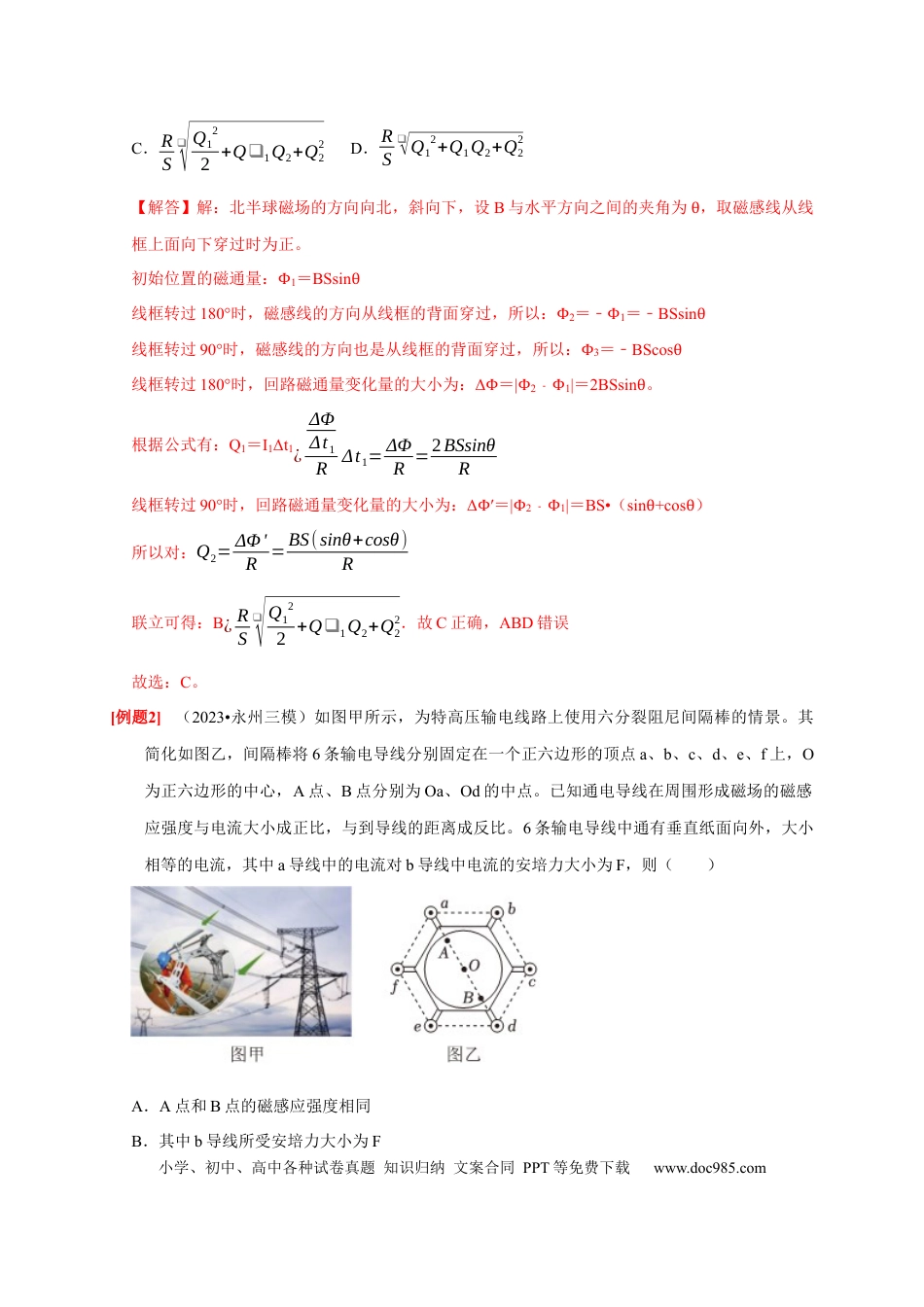

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第21讲磁场的描述磁场对电流的作用1.知道磁感应强度的概念及定义式，并能理解与应用.2.会用安培定则判断电流周围的磁场方向.3.会用左手定则分析解决通电导体在磁场中的受力及平衡类问题．考点一磁感应强度和电场强度的比较1．磁场(1)基本特性：磁场对处于其中的磁体、电流和运动电荷有力的作用．小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com(2)方向：小磁针的N极所受磁场力的方向，或自由小磁针静止时N极的指向．2．磁感应强度(1)定义式：B＝(通电导线垂直于磁场)．(2)方向：小磁针静止时N极的指向．(3)磁感应强度是反映磁场性质的物理量，由磁场本身决定，是用比值法定义的．3．磁感应强度B与电场强度E的比较对应名称比较项目磁感应强度B电场强度E物理意义描述磁场的力的性质的物理量描述电场的力的性质的物理量定义式B＝，通电导线与B垂直E＝大小决定由磁场决定，与检验电流无关由电场决定，与检验电荷无关方向矢量磁感线的切线方向，小磁针N极受力方向矢量电场线的切线方向，放入该点的正电荷受力方向场的叠加合磁感应强度等于各磁场的磁感应强度的矢量和合场强等于各个电场的电场强度的矢量和[例题1]（2024•浙江模拟）某同学用电荷量计（能测出一段时间内通过导体横截面的电荷量）测量地磁场强度，完成了如下实验：如图，将面积为S、电阻为R的矩形导线框abcd沿图示方位放置于地面上某处，将其从图示位置绕东西轴转180°，测得通过线框的电荷量为Q1；将其从图示位置绕东西轴转90°，测得通过线框的电荷量为Q2；该处地磁场的磁感应强度大小为（）A．RS❑√Q124+Q22B．RS❑√Q12+Q22小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comC．RS❑√Q122+Q❑1Q2+Q22D．RS❑√Q12+Q1Q2+Q22【解答】解：北半球磁场的方向向北，斜向下，设B与水平方向之间的夹角为θ，取磁感线从线框上面向下穿过时为正。初始位置的磁通量：Φ1＝BSsinθ线框转过180°时，磁感线的方向从线框的背面穿过，所以：Φ2＝﹣Φ1＝﹣BSsinθ线框转过90°时，磁感线的方向也是从线框的背面穿过，所以：Φ3＝﹣BScosθ线框转过180°时，回路磁通量变化量的大小为：ΔΦ＝|Φ2﹣Φ1|＝2BSsinθ。根据公式有：Q1＝I1Δt1¿ΔΦΔt1RΔt1=ΔΦR=2BSsinθR线框转过90°时，回路磁通量变化量的大小为：ΔΦ′＝|Φ2﹣Φ1|＝BS•（sinθ+cosθ）所以对：Q2=ΔΦ'R=BS(sinθ+cosθ)R联立可得：B¿RS❑√Q122+Q❑1Q2+Q22．故C正确，ABD错误故选：C。[例题2]（2023•永州三模）如图甲所示，为特高压输电线路上使用六分裂阻尼间隔棒的情景。其简化如图乙，间隔棒将6条输电导线分别固定在一个正六边形的顶点a、b、c、d、e、f上，O为正六边形的中心，A点、B点分别为Oa、Od的中点。已知通电导线在周围形成磁场的磁感应强度与电流大小成正比，与到导线的距离成反比。6条输电导线中通有垂直纸面向外，大小相等的电流，其中a导线中的电流对b导线中电流的安培力大小为F，则（）A．A点和B点的磁感应强度相同B．其中b导线所受安培力大小为F小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comC．a、b、c、d、e五根导线在O点的磁感应强度方向垂直于ed向下D．a、b、c、d、e五根导线在O点的磁感应强度方向垂直于ed向上【解答】解：A．A、B关于O点对称，根据对称性可知A点和B点的磁感应强度大小相等，方向不同，故A错误；B．根据题意可知a、c对导线b的安培力大小F，f、d对导线b的安培力大小为：Ffd＝tan30°F解得：Ffd=❑√33Fe对导线b的安培力大小为：F2则根据平行四边形定则对矢量进行合成可得b导线所受安培力大小为：Fb=2Fsin30°+2×❑√3F3sin60°+F2解得：Fb=5F2，故B错误；CD．根据安培定则可得，a、d两条导线在O点的磁感应强度大小相等、方向相反；b、e两条导线在O点的磁感应强度大小相等、方向相反；故a、b、c、d、e五根导线在O点的磁感应强度方向与c导线在O点的磁感应强度方向相同，垂直于ed向下，故C正确，D错误。故选：C。[例题3]（2024•包头二模）如图所示，四个电荷量...
