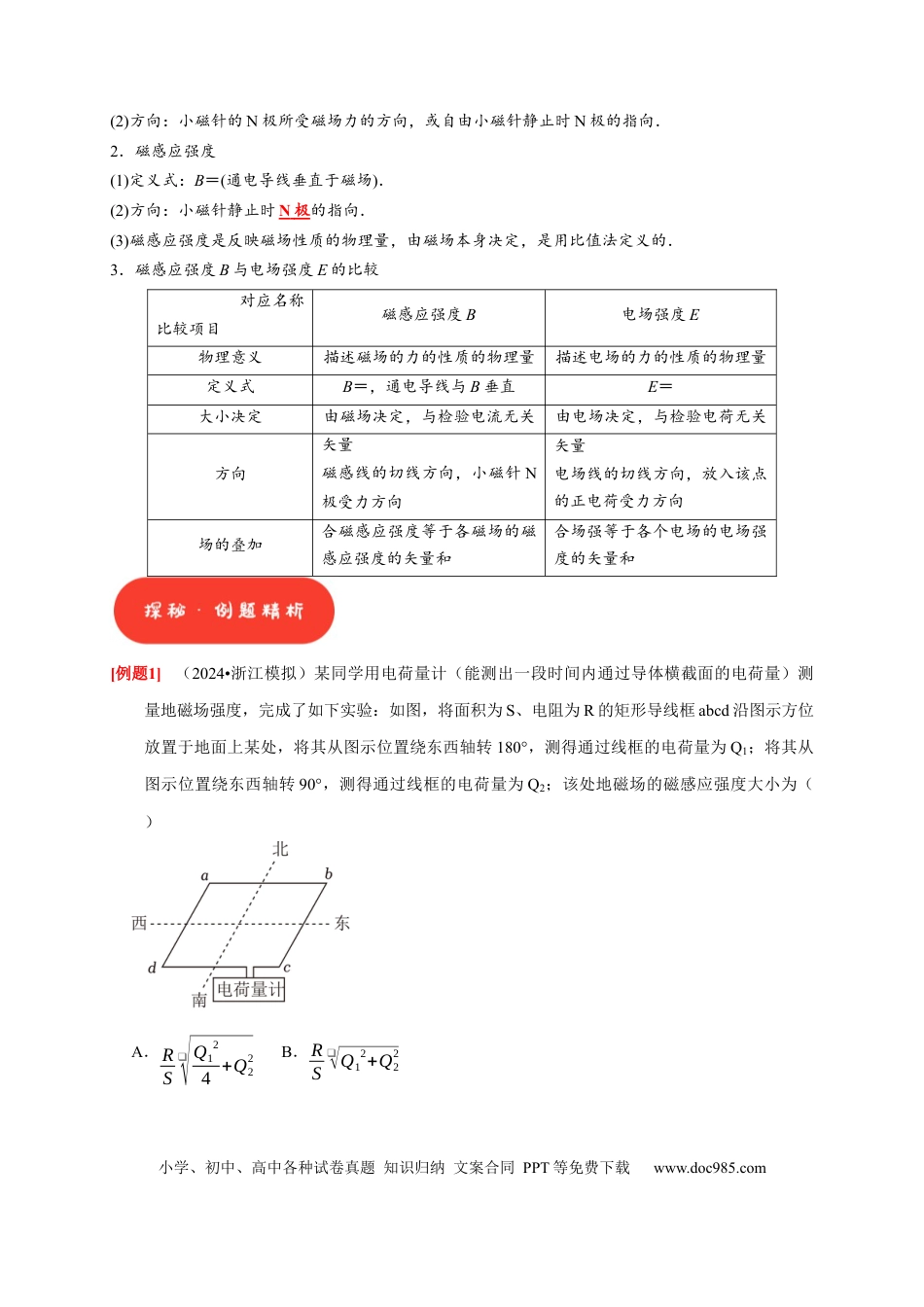

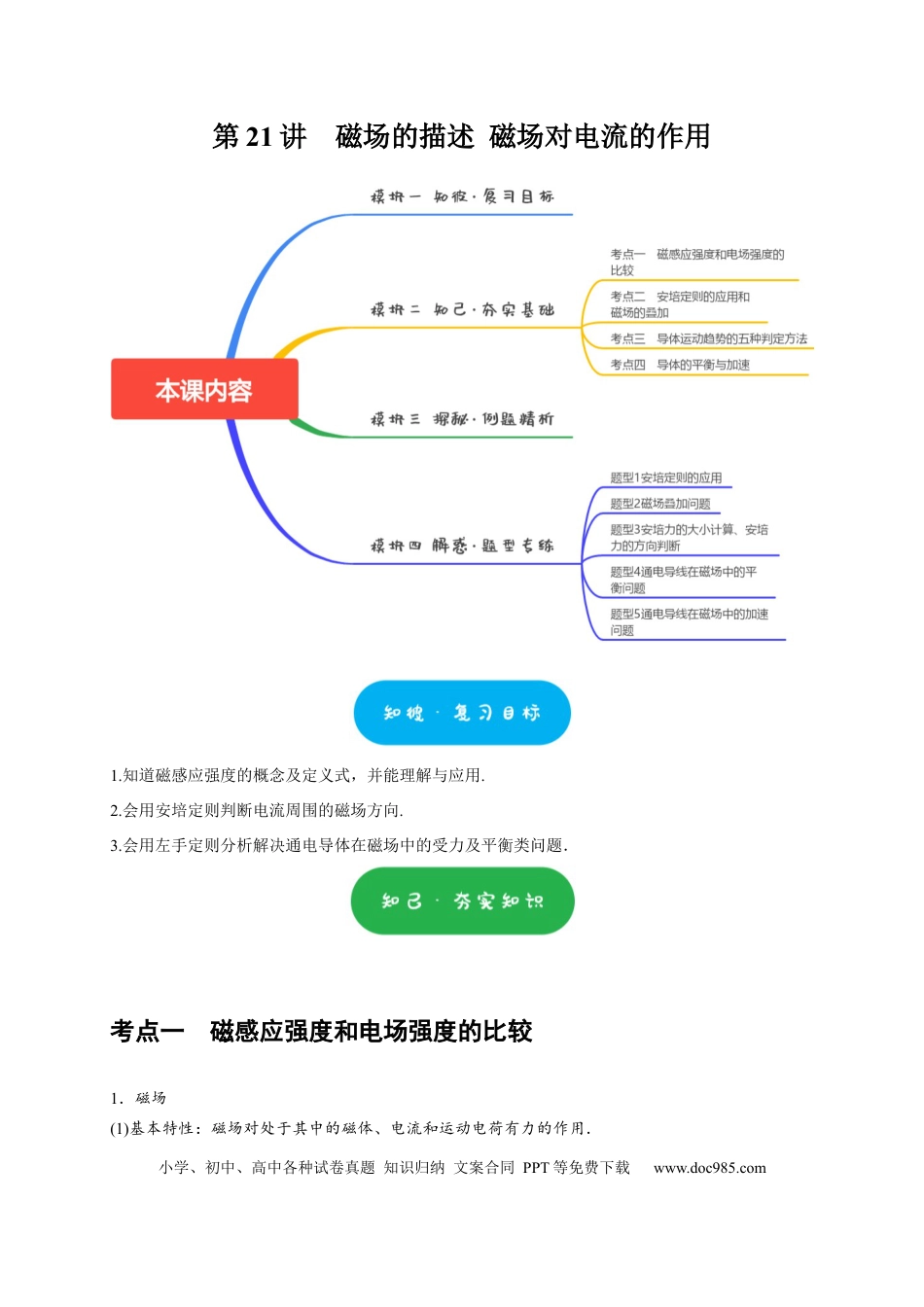

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第21讲磁场的描述磁场对电流的作用1.知道磁感应强度的概念及定义式，并能理解与应用.2.会用安培定则判断电流周围的磁场方向.3.会用左手定则分析解决通电导体在磁场中的受力及平衡类问题．考点一磁感应强度和电场强度的比较1．磁场(1)基本特性：磁场对处于其中的磁体、电流和运动电荷有力的作用．小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com(2)方向：小磁针的N极所受磁场力的方向，或自由小磁针静止时N极的指向．2．磁感应强度(1)定义式：B＝(通电导线垂直于磁场)．(2)方向：小磁针静止时N极的指向．(3)磁感应强度是反映磁场性质的物理量，由磁场本身决定，是用比值法定义的．3．磁感应强度B与电场强度E的比较对应名称比较项目磁感应强度B电场强度E物理意义描述磁场的力的性质的物理量描述电场的力的性质的物理量定义式B＝，通电导线与B垂直E＝大小决定由磁场决定，与检验电流无关由电场决定，与检验电荷无关方向矢量磁感线的切线方向，小磁针N极受力方向矢量电场线的切线方向，放入该点的正电荷受力方向场的叠加合磁感应强度等于各磁场的磁感应强度的矢量和合场强等于各个电场的电场强度的矢量和[例题1]（2024•浙江模拟）某同学用电荷量计（能测出一段时间内通过导体横截面的电荷量）测量地磁场强度，完成了如下实验：如图，将面积为S、电阻为R的矩形导线框abcd沿图示方位放置于地面上某处，将其从图示位置绕东西轴转180°，测得通过线框的电荷量为Q1；将其从图示位置绕东西轴转90°，测得通过线框的电荷量为Q2；该处地磁场的磁感应强度大小为（）A．RS❑√Q124+Q22B．RS❑√Q12+Q22小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comC．RS❑√Q122+Q❑1Q2+Q22D．RS❑√Q12+Q1Q2+Q22[例题2]（2023•永州三模）如图甲所示，为特高压输电线路上使用六分裂阻尼间隔棒的情景。其简化如图乙，间隔棒将6条输电导线分别固定在一个正六边形的顶点a、b、c、d、e、f上，O为正六边形的中心，A点、B点分别为Oa、Od的中点。已知通电导线在周围形成磁场的磁感应强度与电流大小成正比，与到导线的距离成反比。6条输电导线中通有垂直纸面向外，大小相等的电流，其中a导线中的电流对b导线中电流的安培力大小为F，则（）A．A点和B点的磁感应强度相同B．其中b导线所受安培力大小为FC．a、b、c、d、e五根导线在O点的磁感应强度方向垂直于ed向下D．a、b、c、d、e五根导线在O点的磁感应强度方向垂直于ed向上[例题3]（2024•包头二模）如图所示，四个电荷量均为+q的点电荷固定在一个正方形abcd的四个顶点上，用一小型金属球壳将d点处正电荷封闭在球心位置，球壳半径远小于ab边长。M、N分别为ab和bc的中点，则下列说法正确的是（）A．O点处的电场强度方向沿Od方向B．M点处的电场强度大小为0C．N点处的电场强度方向沿ON方向小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comD．若将金属球壳接地，O点处的电场强度不变考点二安培定则的应用和磁场的叠加1．电流的磁场直线电流的磁场通电螺线管的磁场环形电流的磁场特点无磁极、非匀强，且距导线越远处磁场越弱与条形磁铁的磁场相似，管内为匀强磁场且磁场最强，管外为非匀强磁场环形电流的两侧是N极和S极，且离圆环中心越远，磁场越弱安培定则立体图横截面图2.磁场的叠加磁感应强度是矢量，计算时与力的计算方法相同，利用平行四边形定则或正交分解法进行合成与分解．[例题4]（2024•新郑市校级三模）1917年斯泰瓦和托尔曼发现加速转动的金属环中产生了电流。正离子被金属晶格束缚相对金属环静止，而电子由于惯性相对金属环运动，正离子和电子的运动共同产生电流。如图所示，金属环绕过圆心O且垂直于环平面的轴顺时针转动，则（）A．若匀速转动，圆环中会产生恒定电流小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comB．若匀速转动，转速越大圆环中电流越大C．若加速转动，圆环中有顺时针方向电流D．若加速转动，O处的磁场方向垂直纸面向外[例题5]（多选）（2023秋•黄埔区...
