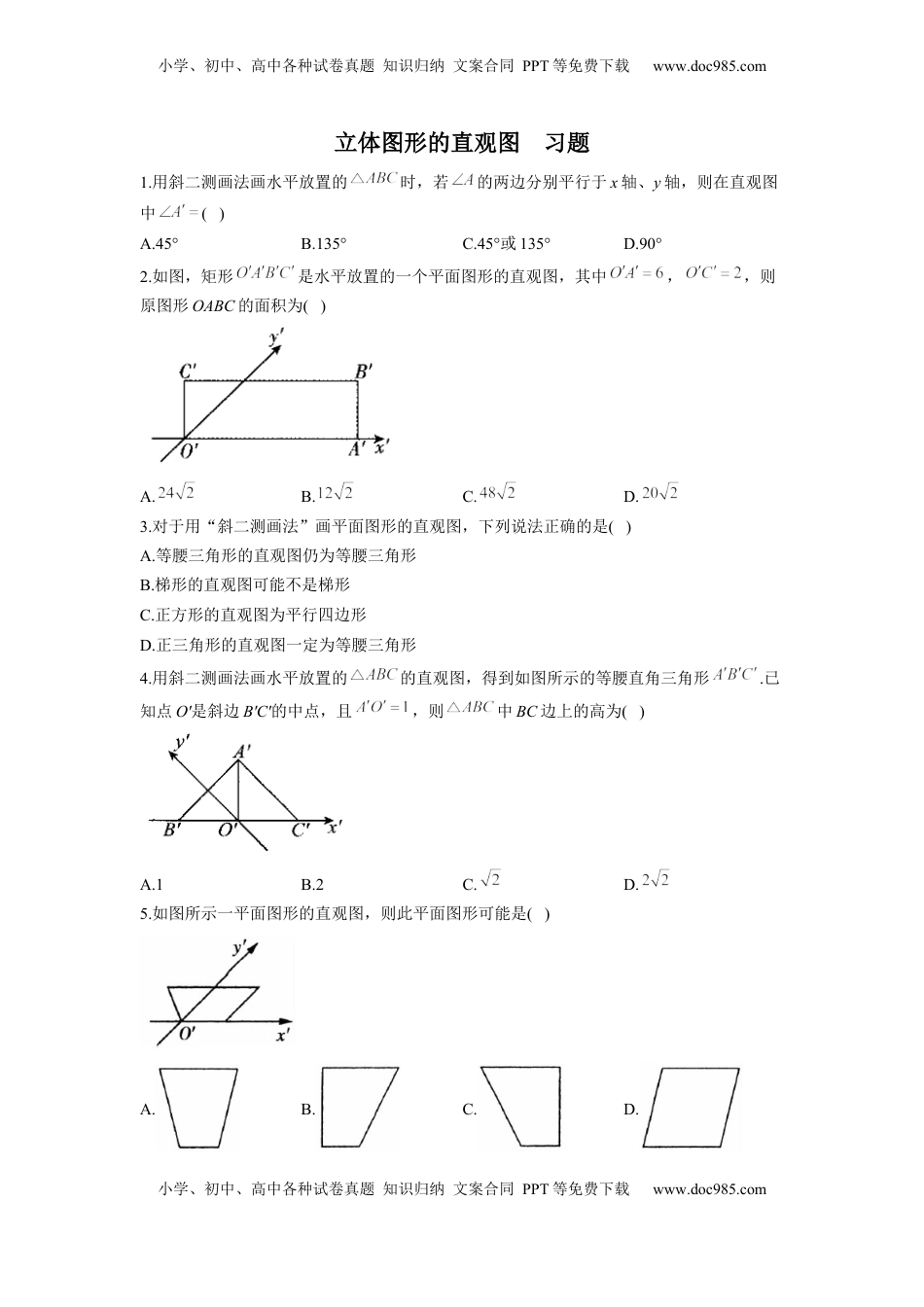

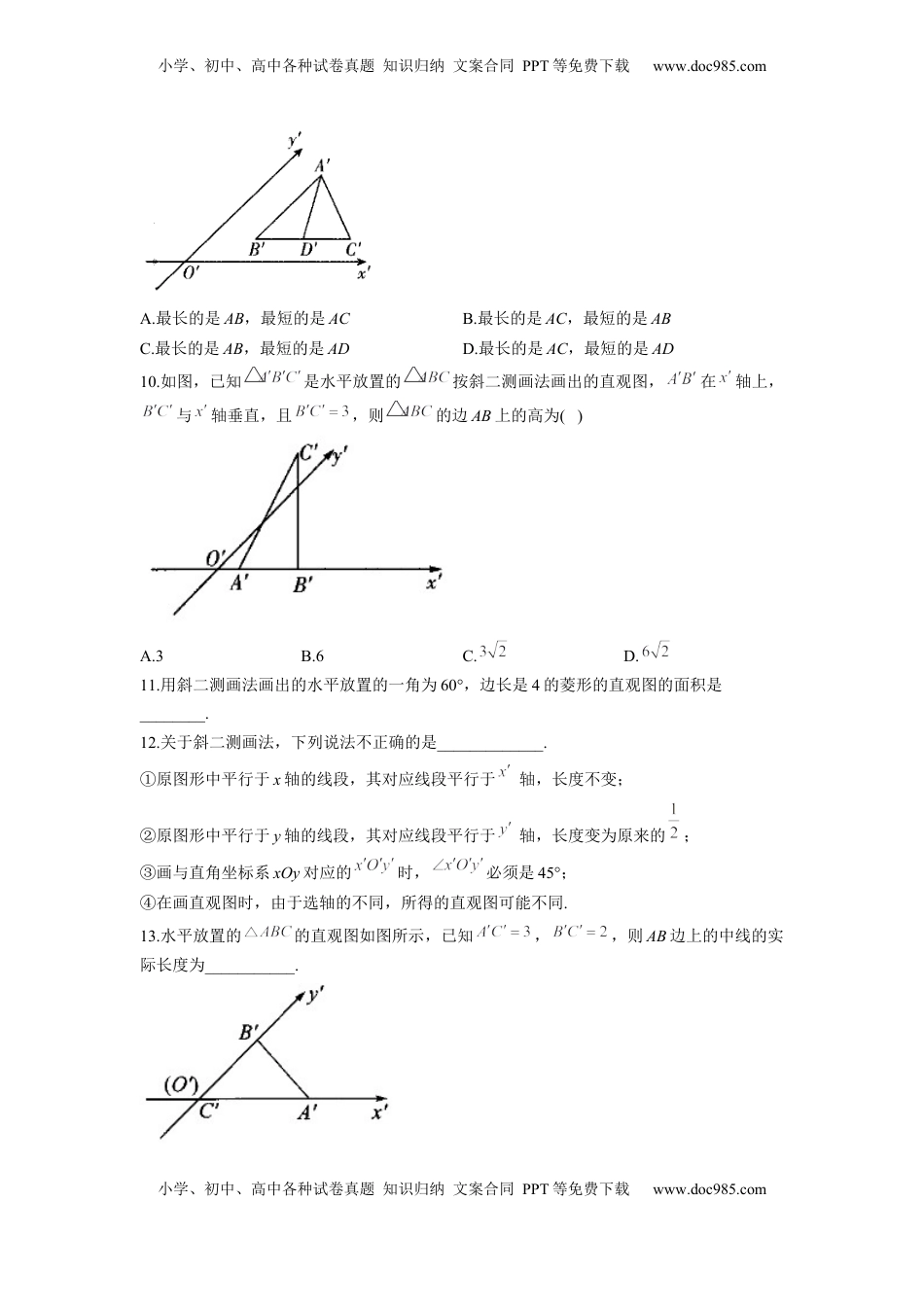

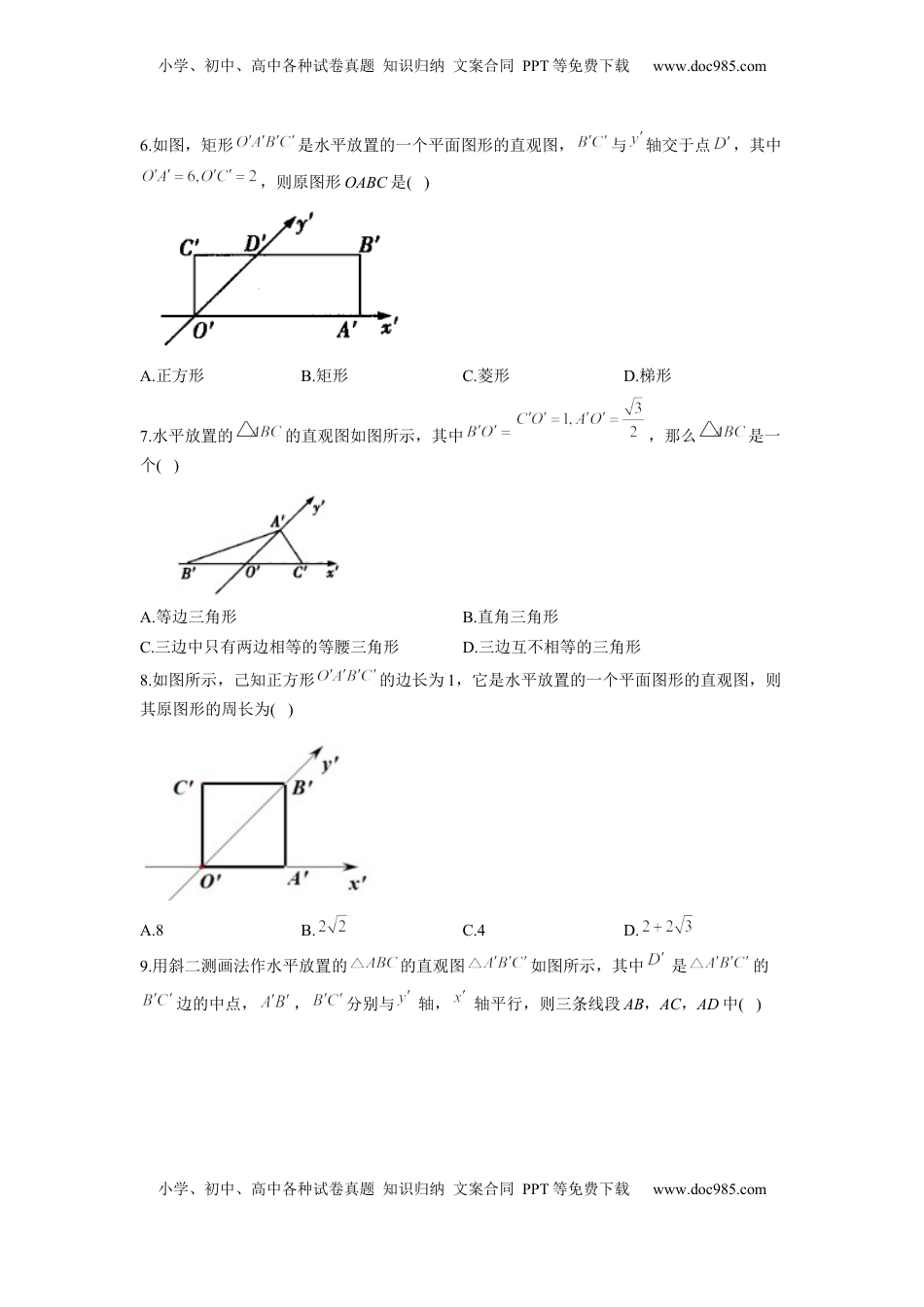

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com立体图形的直观图习题1.用斜二测画法画水平放置的时，若的两边分别平行于x轴、y轴，则在直观图中()A.45°B.135°C.45°或135°D.90°2.如图，矩形是水平放置的一个平面图形的直观图，其中，，则原图形OABC的面积为()A.B.C.D.3.对于用“斜二测画法”画平面图形的直观图，下列说法正确的是()A.等腰三角形的直观图仍为等腰三角形B.梯形的直观图可能不是梯形C.正方形的直观图为平行四边形D.正三角形的直观图一定为等腰三角形4.用斜二测画法画水平放置的的直观图，得到如图所示的等腰直角三角形.已知点O'是斜边B'C'的中点，且，则中BC边上的高为()A.1B.2C.D.5.如图所示一平面图形的直观图，则此平面图形可能是()A.B.C.D.小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com6.如图，矩形是水平放置的一个平面图形的直观图，与轴交于点，其中，则原图形OABC是()A.正方形B.矩形C.菱形D.梯形7.水平放置的的直观图如图所示，其中，那么是一个()A.等边三角形B.直角三角形C.三边中只有两边相等的等腰三角形D.三边互不相等的三角形8.如图所示，己知正方形的边长为1，它是水平放置的一个平面图形的直观图，则其原图形的周长为()A.8B.C.4D.9.用斜二测画法作水平放置的的直观图如图所示，其中是的边的中点，，分别与轴，轴平行，则三条线段AB，AC，AD中()小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA.最长的是AB，最短的是ACB.最长的是AC，最短的是ABC.最长的是AB，最短的是ADD.最长的是AC，最短的是AD10.如图，已知是水平放置的按斜二测画法画出的直观图，在轴上，与轴垂直，且，则的边AB上的高为()A.3B.6C.D.11.用斜二测画法画出的水平放置的一角为60°，边长是4的菱形的直观图的面积是________.12.关于斜二测画法，下列说法不正确的是_____________.①原图形中平行于x轴的线段，其对应线段平行于轴，长度不变；②原图形中平行于y轴的线段，其对应线段平行于轴，长度变为原来的；③画与直角坐标系xOy对应的时，必须是45°；④在画直观图时，由于选轴的不同，所得的直观图可能不同.13.水平放置的的直观图如图所示，已知，，则AB边上的中线的实际长度为___________.小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com14.如图所示，用斜二测画法作水平放置的的直观图，得，其中，是边上的中线，则由图形可知下列结论中正确的是______________.（填序号）①；②；③；④.15.如图所示，梯形是一平面图形ABCD的直观图.若，.试画出原四边形，并求原图形的面积.小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com答案解析1.答案：C解析：在画直观图时，的两边分别平行于轴、轴，所以或135°.2.答案：A解析：由题可知，矩形的面积是.直观图的面积：原图形的面积，原图形的面积是.故选A.3.答案：C解析：根据“斜二测画法”的作图步骤可知，平行于x轴和y轴的线段的平行性不变，所以正方形的直观图的对边仍是平行的，所以正方形的直观图为平行四边形，故选C.4.答案：D解析：直观图是等腰直角三角形，，，.根据直观图中平行于y轴的长度变为原来的一半，的BC边上的高.故选D.5.答案：C解析：根据该平面图形的直观图，该平面图形为一个直角梯形，且在直观图中平行于轴的边与底边垂直.6.答案：C解析：在直观图中，，所以，易知，原图形OABC中，，所以，从而原图形OABC的四边相等，但OC与OA不垂直，所以原图形OABC为菱形.7.答案：A解析：由题图，知在中，，为等边三角形.故选A.8.答案：A解析：将直观图复原为原图，如图：小学、初中、高中各种试卷真题...
