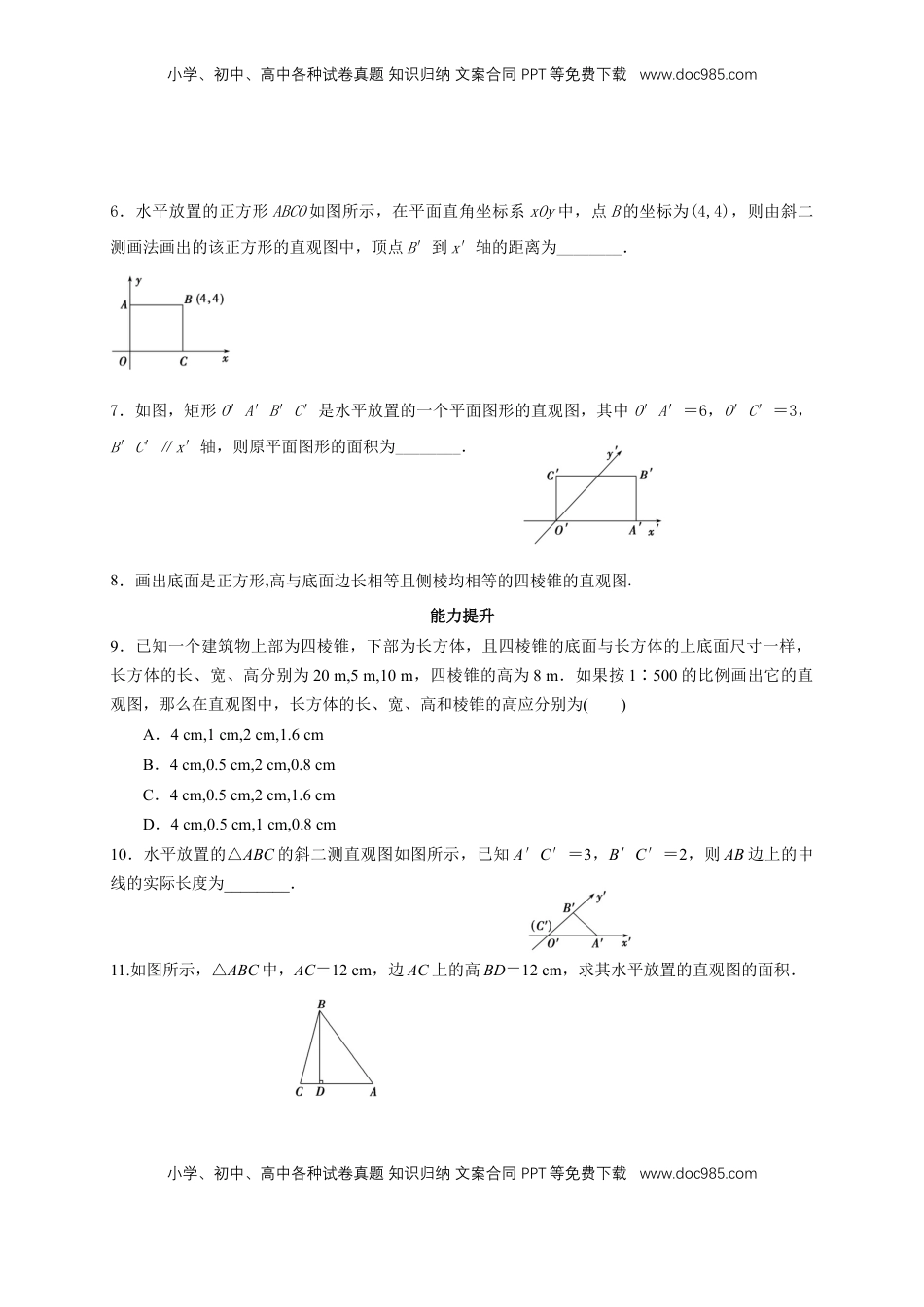

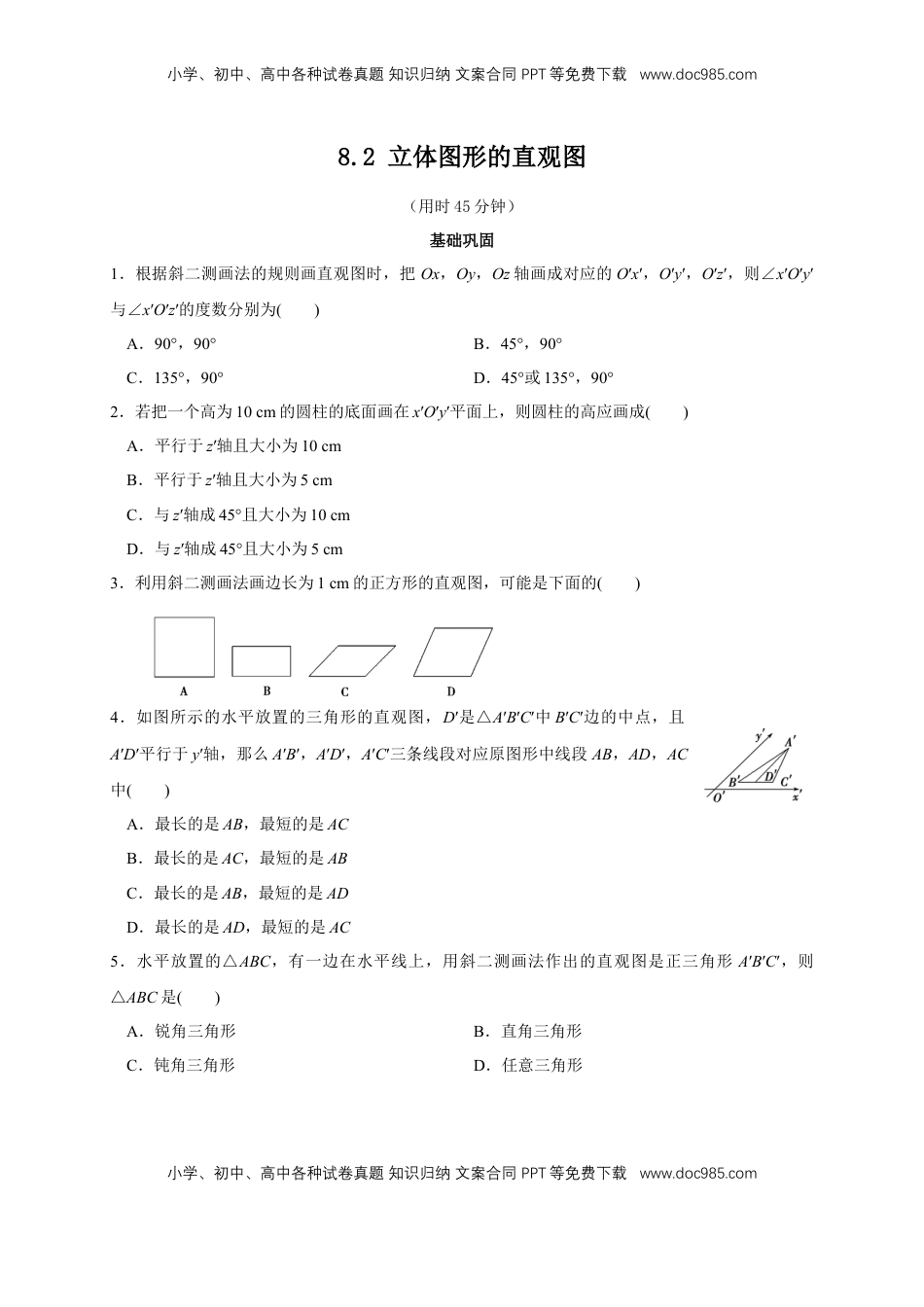

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com8.2立体图形的直观图（用时45分钟）基础巩固1．根据斜二测画法的规则画直观图时，把Ox，Oy，Oz轴画成对应的O′x′，O′y′，O′z′，则∠x′O′y′与∠x′O′z′的度数分别为()A．90°，90°B．45°，90°C．135°，90°D．45°或135°，90°2．若把一个高为10cm的圆柱的底面画在x′O′y′平面上，则圆柱的高应画成()A．平行于z′轴且大小为10cmB．平行于z′轴且大小为5cmC．与z′轴成45°且大小为10cmD．与z′轴成45°且大小为5cm3．利用斜二测画法画边长为1cm的正方形的直观图，可能是下面的()4．如图所示的水平放置的三角形的直观图，D′是△A′B′C′中B′C′边的中点，且A′D′平行于y′轴，那么A′B′，A′D′，A′C′三条线段对应原图形中线段AB，AD，AC中()A．最长的是AB，最短的是ACB．最长的是AC，最短的是ABC．最长的是AB，最短的是ADD．最长的是AD，最短的是AC5．水平放置的△ABC，有一边在水平线上，用斜二测画法作出的直观图是正三角形A′B′C′，则△ABC是()A．锐角三角形B．直角三角形C．钝角三角形D．任意三角形小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com6．水平放置的正方形ABCO如图所示，在平面直角坐标系xOy中，点B的坐标为(4,4)，则由斜二测画法画出的该正方形的直观图中，顶点B′到x′轴的距离为________．7．如图，矩形O′A′B′C′是水平放置的一个平面图形的直观图，其中O′A′＝6，O′C′＝3，B′C′∥x′轴，则原平面图形的面积为________．8．画出底面是正方形,高与底面边长相等且侧棱均相等的四棱锥的直观图.能力提升9．已知一个建筑物上部为四棱锥，下部为长方体，且四棱锥的底面与长方体的上底面尺寸一样，长方体的长、宽、高分别为20m,5m,10m，四棱锥的高为8m．如果按1∶500的比例画出它的直观图，那么在直观图中，长方体的长、宽、高和棱锥的高应分别为()A．4cm,1cm,2cm,1.6cmB．4cm,0.5cm,2cm,0.8cmC．4cm,0.5cm,2cm,1.6cmD．4cm,0.5cm,1cm,0.8cm10．水平放置的△ABC的斜二测直观图如图所示，已知A′C′＝3，B′C′＝2，则AB边上的中线的实际长度为________．11.如图所示，△ABC中，AC＝12cm，边AC上的高BD＝12cm，求其水平放置的直观图的面积．小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com素养达成12．画出一个上､下底面边长分别为1,2,高为2的正三棱台的直观图.
