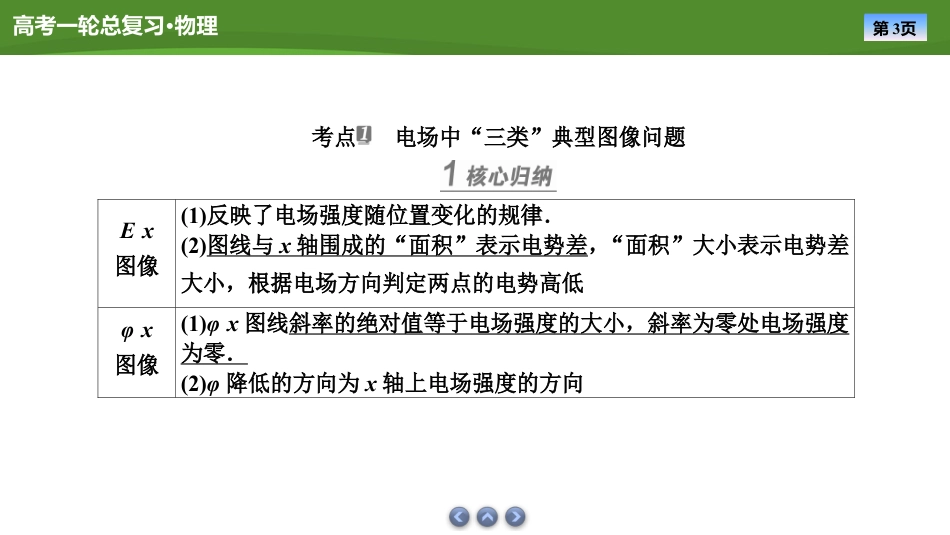

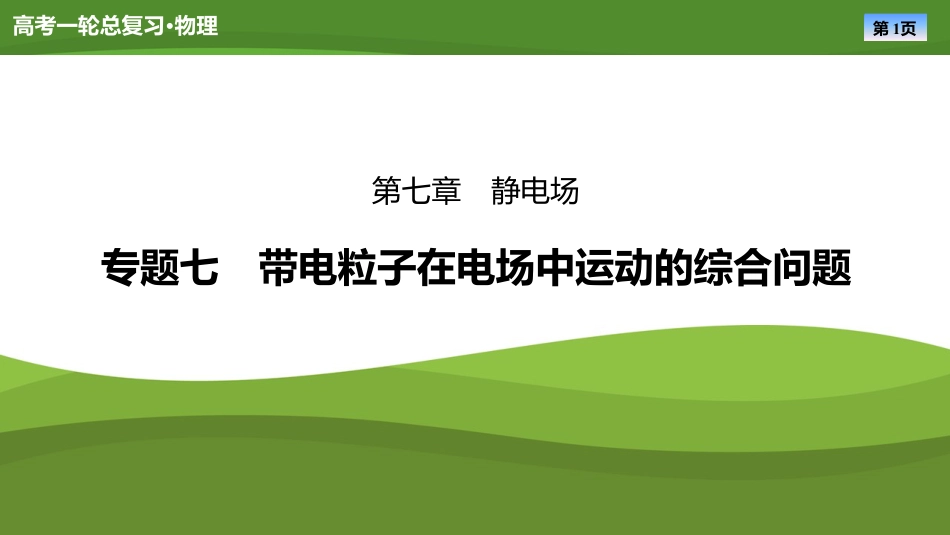

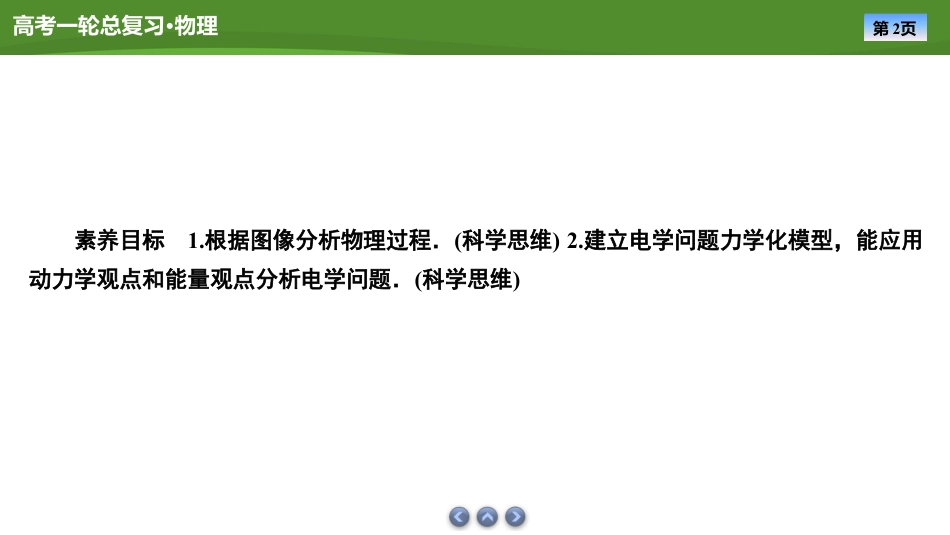

第1页高考一轮总复习•物理专题七带电粒子在电场中运动的综合问题第七章静电场第2页高考一轮总复习•物理素养目标1.根据图像分析物理过程．(科学思维)2.建立电学问题力学化模型，能应用动力学观点和能量观点分析电学问题．(科学思维)第3页高考一轮总复习•物理考点电场中“三类”典型图像问题Ex图像(1)反映了电场强度随位置变化的规律．(2)图线与x轴围成的“面积”表示电势差，“面积”大小表示电势差大小，根据电场方向判定两点的电势高低φx图像(1)φx图线斜率的绝对值等于电场强度的大小，斜率为零处电场强度为零．(2)φ降低的方向为x轴上电场强度的方向第4页高考一轮总复习•物理Epx图像(1)图线斜率的绝对值等于电场力的大小，|k|＝ΔEpΔx＝qΔφΔx＝qE.(2)在Epx图像中，可根据Ep与q的关系判断电势φ的高低，从而大致确定E的方向，亦可将Epx图像转换为Ex图像，从而直观确定电场的强弱分布和方向第5页高考一轮总复习•物理典例1(2024·湖北七市模拟)如图甲所示，绝缘光滑水平面上有A、O、B三点，以O点为坐标原点，向右为正方向建立直线坐标轴x轴，A点坐标为－2m，B点坐标为2m，空间中存在水平电场，图乙、丙左侧图线为四分之一圆弧，右侧图线为一条倾斜线段．现把一质量为m、电荷量为q的负点电荷，以初速度v0由A点向右射出，若负点电荷可以沿直线到达B处，则下列说法正确的是(忽略负点电荷形成的电场)()第6页高考一轮总复习•物理A．若A、B两点间的电势变化如图乙所示，负点电荷到达B点时速度大于v0B．若A、B两点间的电势变化如图乙所示，负点电荷到达坐标为－2m和2m处时，电场力的功率不相等C．若A、B两点间的电场强度变化如图丙所示，负点电荷从A到B速度先增大再减小D．若A、B两点间的电场强度变化如图丙所示，负点电荷到达坐标为－2m和2m处时，所受电场力相同第7页高考一轮总复习•物理解析：由题图乙可知AO段与BO段电势差相等，电场力做功大小相等，且AO段电场力对电荷做正功，OB段电场力对电荷做负功，故负点电荷到达B点时速度等于v0，A错误；φx图像斜率的绝对值表示电场强度的大小，则由题图乙可知O点到B点是匀强电场，如图所示，该电场强度的大小与虚线表示的电场强度大小相等，由于左侧图线为四分之一圆弧，将虚线平移至与圆弧相切，切点处的电场强度大小与右侧电场强度大小相等，根据几何关系可知该切点的横坐标为－2m，即当负点电荷分别处于－2m和2m时，电场力大小相等，而负点电荷在坐标为－2m和2m处电势不同，在两位置间移动时，电场力对其做功，负点电荷在两点动能不同，速度不同，由P＝Fv可知电场力的功率不相等，B正确；由题图丙可知从A到B电场方向向右不变，则负点电荷一直受到向左的电场力，从A到B速度一直减小，C错误；由题图丙可知负点电荷到达坐标为－2m和2m处时，电场强度大小不同，方向相同，电场力不同，D错误．故选B.解析第8页高考一轮总复习•物理1．[φx图像的分析]如图甲所示，空间存在着平行于纸面的匀强电场，但方向未知，现用仪器在纸面内沿互成90°角的x、y两个方向探测各点的电势情况，设O点的电势为零，得到各点电势φ与到O点距离的函数关系图像，分别如图乙、图丙所示．下列关于该电场的电场强度E的说法，正确的是()A．E＝100V/m，与x轴负方向成45°角斜向左上B．E＝1003V/m，与x轴负方向成45°角斜向左下C．E＝1003V/m，与y轴正方向成30°角斜向右上D．E＝200V/m，与y轴负方向成30°角斜向左下答案第9页高考一轮总复习•物理解析：根据电势φ与到O点距离的图像斜率代表场强可知，Ex＝ΔφΔx＝100V/m，其方向沿x轴负方向，Ey＝ΔφΔy＝1003V/m，其方向沿y轴负方向，E＝E2x＋E2y＝200V/m，其方向与y轴负方向成θ角，tanθ＝ExEy＝13，所以θ＝30°，斜向左下，D正确．解析第10页高考一轮总复习•物理2．[Epx图像的分析]在x轴上O、P两点分别放置电荷量为q1、q2的点电荷，一带负电的试探电荷在两电荷连线上的电势能Ep随x变化的关系如图所示，其中A、B两点电势能为零，BD段中C点电势能最大，则()A．q1是负电荷，q2是正电荷，且q1>q2B．B、C间场强方向沿x轴负方向C．C点的电场强度大于A点的电场强度D．将一正点电荷...
