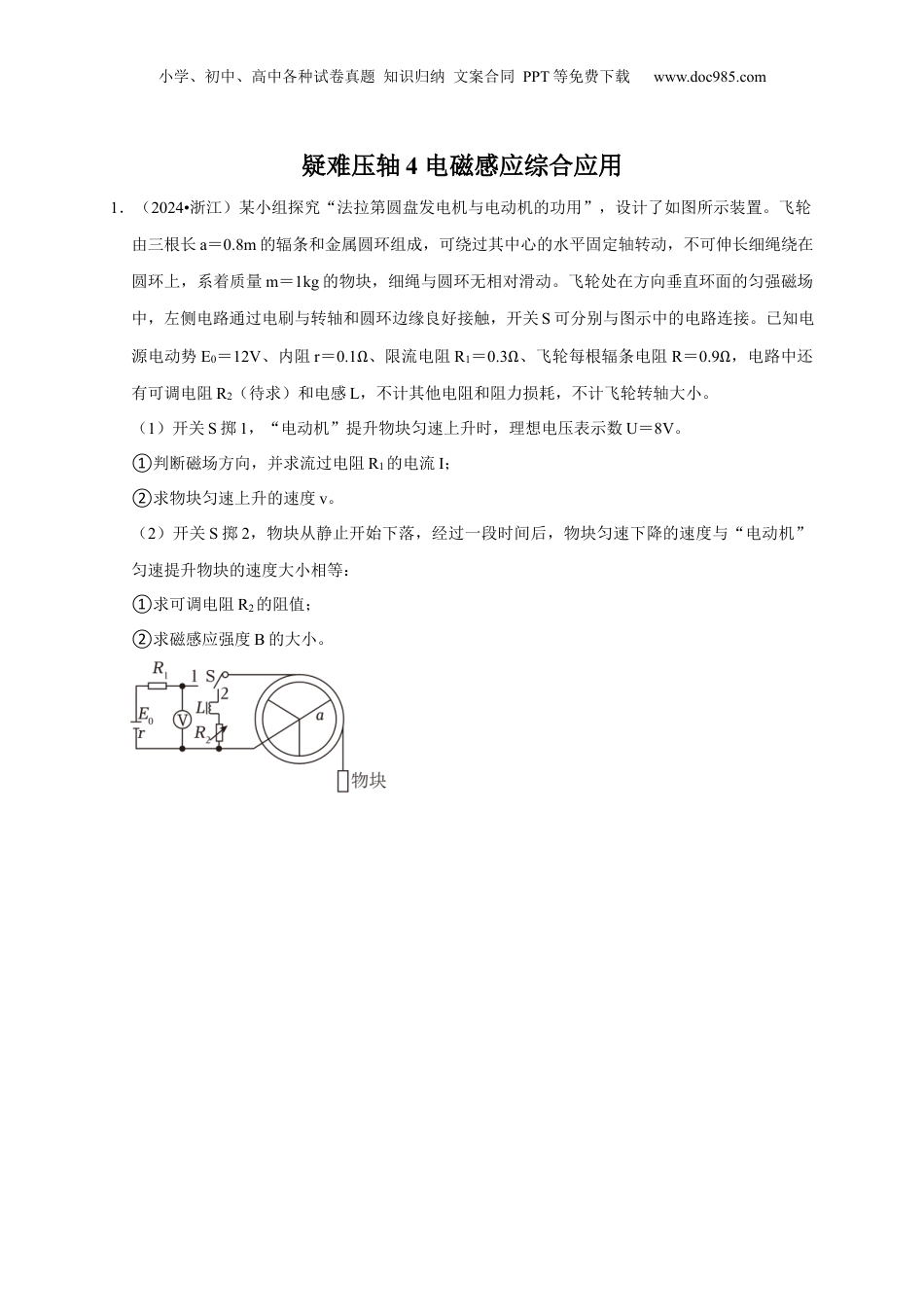

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com疑难压轴4电磁感应综合应用1．（2024•浙江）某小组探究“法拉第圆盘发电机与电动机的功用”，设计了如图所示装置。飞轮由三根长a＝0.8m的辐条和金属圆环组成，可绕过其中心的水平固定轴转动，不可伸长细绳绕在圆环上，系着质量m＝1kg的物块，细绳与圆环无相对滑动。飞轮处在方向垂直环面的匀强磁场中，左侧电路通过电刷与转轴和圆环边缘良好接触，开关S可分别与图示中的电路连接。已知电源电动势E0＝12V、内阻r＝0.1Ω、限流电阻R1＝0.3Ω、飞轮每根辐条电阻R＝0.9Ω，电路中还有可调电阻R2（待求）和电感L，不计其他电阻和阻力损耗，不计飞轮转轴大小。（1）开关S掷1，“电动机”提升物块匀速上升时，理想电压表示数U＝8V。①判断磁场方向，并求流过电阻R1的电流I；②求物块匀速上升的速度v。（2）开关S掷2，物块从静止开始下落，经过一段时间后，物块匀速下降的速度与“电动机”匀速提升物块的速度大小相等：①求可调电阻R2的阻值；②求磁感应强度B的大小。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com2．（2024•广西）某兴趣小组为研究非摩擦形式的阻力设计了如图甲的模型。模型由大齿轮、小齿轮、链条、阻力装置K及绝缘圆盘等组成。K由固定在绝缘圆盘上两个完全相同的环状扇形线圈M1、M2组成，小齿轮与绝缘圆盘固定于同一转轴上，转轴轴线位于磁场边界处，方向与磁场方向平行，匀强磁场磁感应强度大小为B，方向垂直纸面向里，与K所在平面垂直。大、小齿轮半径比为n，通过链条连接。K的结构参数见图乙。其中r1＝r，r2＝4r，每个线圈的圆心角为π﹣β，圆心在转轴轴线上，电阻为R。不计摩擦，忽略磁场边界处的磁场，若大齿轮以ω的角速度保持匀速转动，以线圈M1的ab边某次进入磁场时为计时起点，求K转动一周：（1）不同时间线圈M1的ab边或cd边受到的安培力大小；（2）流过线圈M1的电流有效值；（3）装置K消耗的平均电功率。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com3．（2024•河北）如图，边长为2L的正方形金属细框固定放置在绝缘水平面上，细框中心O处固定一竖直细导体轴OO'。间距为L、与水平面成θ角的平行导轨通过导线分别与细框及导体轴相连。导轨和细框分别处在与各自所在平面垂直的匀强磁场中，磁感应强度大小均为B。足够长的细导体棒OA在水平面内绕O点以角速度ω匀速转动，水平放置在导轨上的导体棒CD始终静止OA棒在转动过程中，CD棒在所受安培力达到最大和最小时均恰好能静止。已知CD棒在导轨间的电阻值为R，电路中其余部分的电阻均不计，CD棒始终与导轨垂直，各部分始终接触良好，不计空气阻力，重力加速度大小为g。（1）求CD棒所受安培力的最大值和最小值。（2）锁定OA棒，推动CD棒下滑，撤去推力瞬间，CD棒的加速度大小为a，所受安培力大小等于（1）问中安培力的最大值，求CD棒与导轨间的动摩擦因数。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com4．（2024•洛阳一模）如图所示，两根电阻不计的光滑水平导轨A1B1、A2B2平行放置，间距L＝1m，处于竖直向下B＝0.4T的匀强磁场中，导轨左侧接一电容C＝0.1F的超级电容器，初始时刻电容器带一定电量，电性如图所示。质量m1＝0.2kg、电阻不计的金属棒ab垂直架在导轨上，闭合开关S后，ab棒由静止开始向右运动，且离开B1B2时已以v1＝1.6m/s匀速。下方光滑绝缘轨道C1MD1、C2ND2间距也为L，正对A1B1、A2B2放置，其中C1M、C2N半径r＝1.25m、圆心角θ＝37°的圆弧，与水平轨道MD1、ND2相切于M、N两点，其中NO、MP两边长度d＝0.5m，以O点为坐标原点，沿导轨向右建立坐标系，OP右侧0＜x＜0.5m处存在磁感应强度大小为Bx=❑√3x(T)的磁场，磁场方向竖直向下。质量m2＝0.4kg、电阻R＝1Ω的“U”型金属框静止于水平导轨NOPM处。导体棒ab自B1B2抛出后恰好能从C1C2处沿切线进入圆弧轨道，并在MN处与金属框发生完全非弹性碰撞，碰后组成导电良好的闭合线框一起向右运动。重力加速度的大小g取10m/s2。请解决下列问题：（1）求初始时刻电容器带电量Q0；（2）若闭合线...
