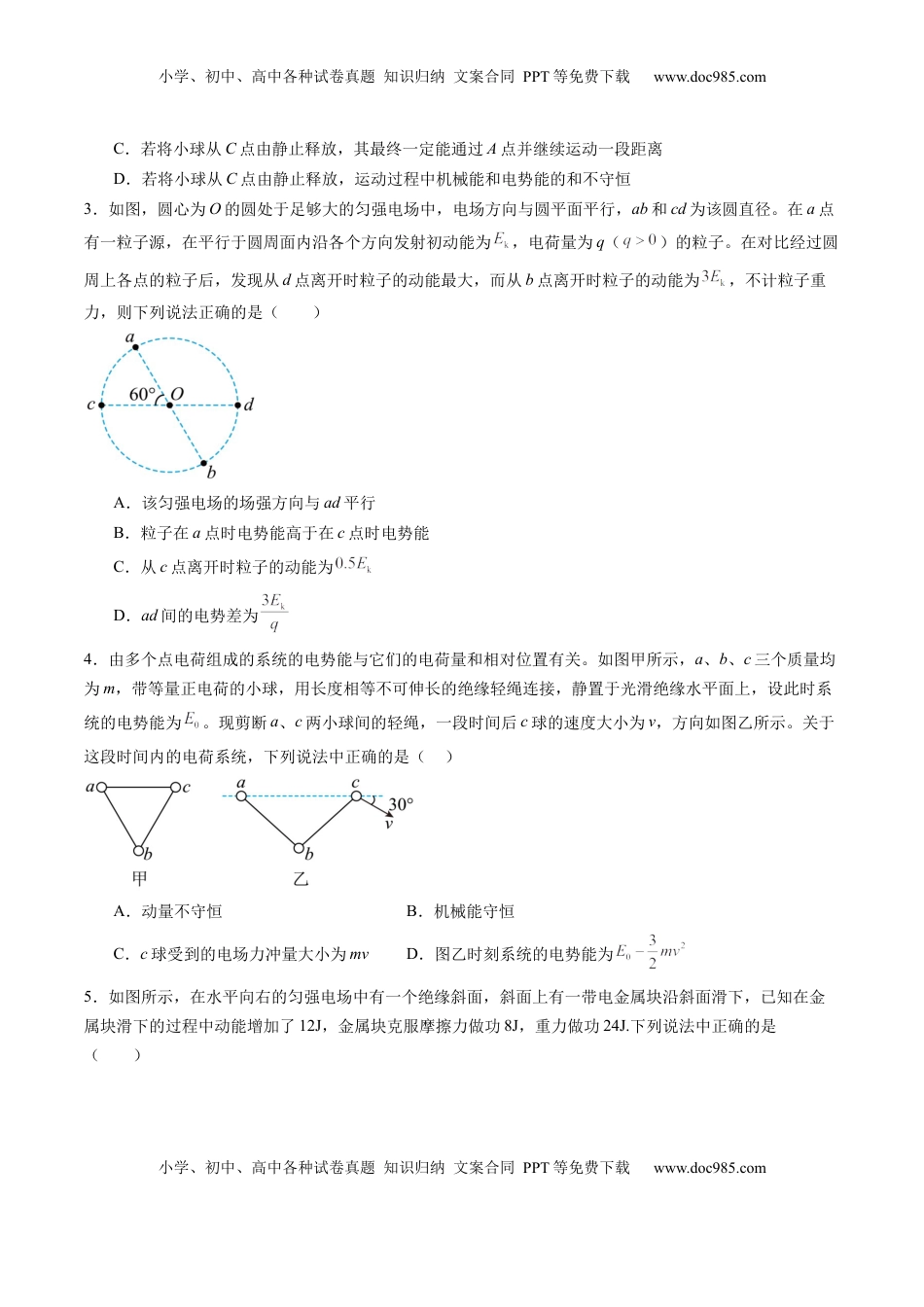

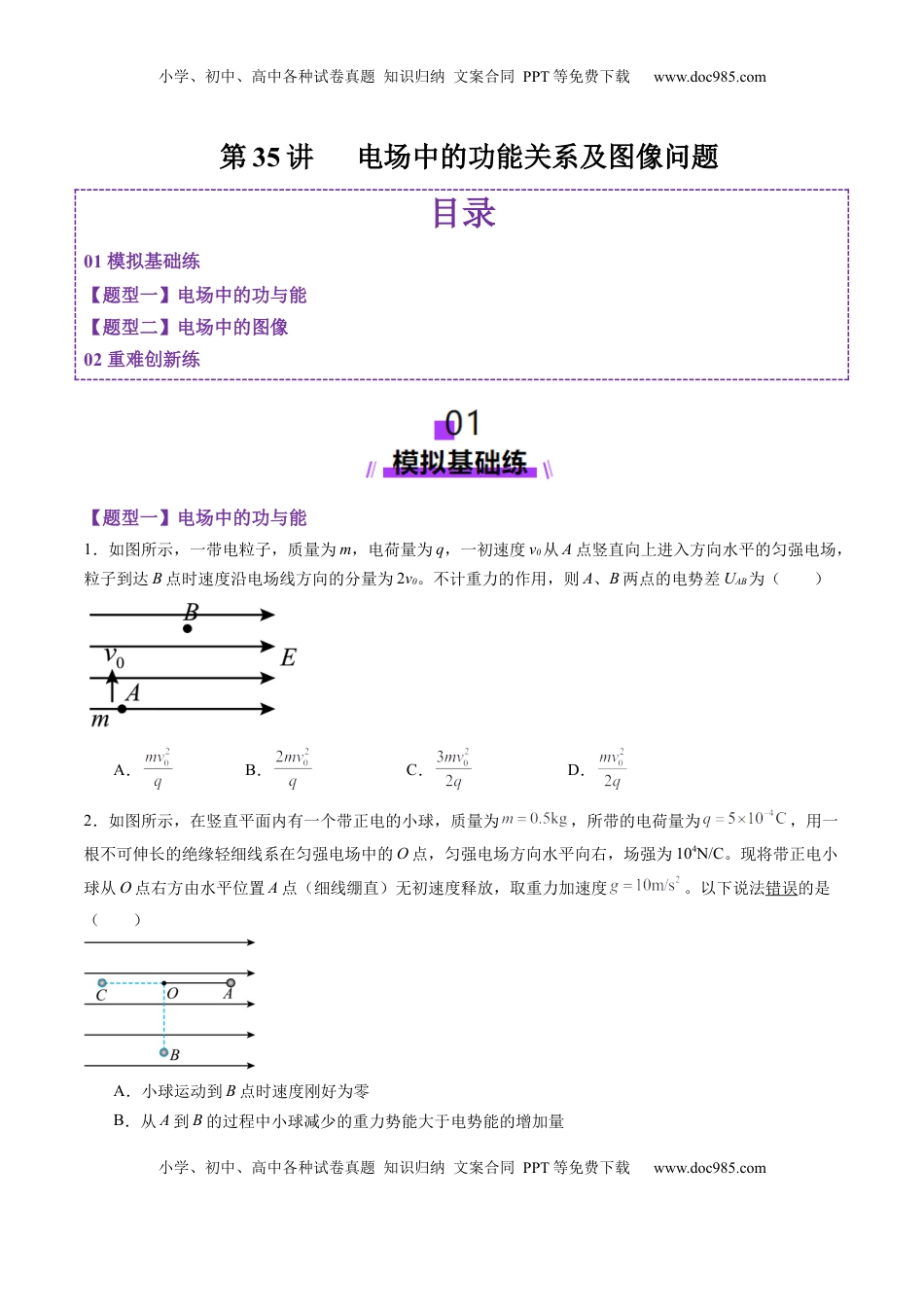

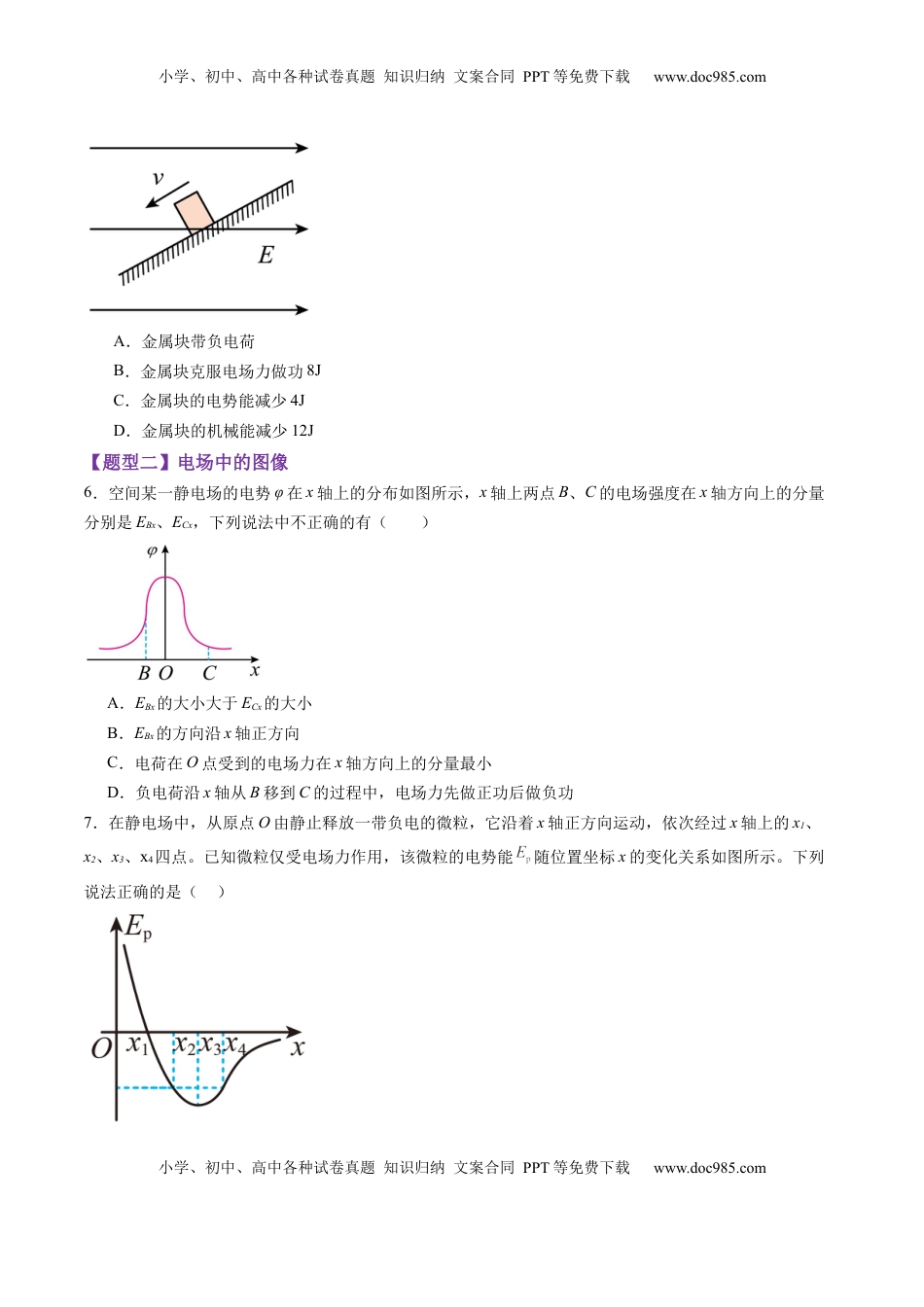

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第35讲电场中的功能关系及图像问题目录01模拟基础练【题型一】电场中的功与能【题型二】电场中的图像02重难创新练【题型一】电场中的功与能1．如图所示，一带电粒子，质量为m，电荷量为q，一初速度v0从A点竖直向上进入方向水平的匀强电场，粒子到达B点时速度沿电场线方向的分量为2v0。不计重力的作用，则A、B两点的电势差UAB为（）A．B．C．D．2．如图所示，在竖直平面内有一个带正电的小球，质量为，所带的电荷量为，用一根不可伸长的绝缘轻细线系在匀强电场中的O点，匀强电场方向水平向右，场强为104N/C。现将带正电小球从O点右方由水平位置A点（细线绷直）无初速度释放，取重力加速度。以下说法错误的是（）A．小球运动到B点时速度刚好为零B．从A到B的过程中小球减少的重力势能大于电势能的增加量小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comC．若将小球从C点由静止释放，其最终一定能通过A点并继续运动一段距离D．若将小球从C点由静止释放，运动过程中机械能和电势能的和不守恒3．如图，圆心为O的圆处于足够大的匀强电场中，电场方向与圆平面平行，ab和cd为该圆直径。在a点有一粒子源，在平行于圆周面内沿各个方向发射初动能为，电荷量为q（）的粒子。在对比经过圆周上各点的粒子后，发现从d点离开时粒子的动能最大，而从b点离开时粒子的动能为，不计粒子重力，则下列说法正确的是（）A．该匀强电场的场强方向与ad平行B．粒子在a点时电势能高于在c点时电势能C．从c点离开时粒子的动能为D．ad间的电势差为4．由多个点电荷组成的系统的电势能与它们的电荷量和相对位置有关。如图甲所示，a、b、c三个质量均为m，带等量正电荷的小球，用长度相等不可伸长的绝缘轻绳连接，静置于光滑绝缘水平面上，设此时系统的电势能为。现剪断a、c两小球间的轻绳，一段时间后c球的速度大小为v，方向如图乙所示。关于这段时间内的电荷系统，下列说法中正确的是（）A．动量不守恒B．机械能守恒C．c球受到的电场力冲量大小为mvD．图乙时刻系统的电势能为5．如图所示，在水平向右的匀强电场中有一个绝缘斜面，斜面上有一带电金属块沿斜面滑下，已知在金属块滑下的过程中动能增加了12J，金属块克服摩擦力做功8J，重力做功24J.下列说法中正确的是（）小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．金属块带负电荷B．金属块克服电场力做功8JC．金属块的电势能减少4JD．金属块的机械能减少12J【题型二】电场中的图像6．空间某一静电场的电势φ在x轴上的分布如图所示，x轴上两点B、C的电场强度在x轴方向上的分量分别是EBx、ECx，下列说法中不正确的有（）A．EBx的大小大于ECx的大小B．EBx的方向沿x轴正方向C．电荷在O点受到的电场力在x轴方向上的分量最小D．负电荷沿x轴从B移到C的过程中，电场力先做正功后做负功7．在静电场中，从原点O由静止释放一带负电的微粒，它沿着x轴正方向运动，依次经过x轴上的x1、x2、x3、x4四点。已知微粒仅受电场力作用，该微粒的电势能随位置坐标x的变化关系如图所示。下列说法正确的是（）小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．x2和x4两点处的电场强度相同B．由x1运动到的过程中，微粒的加速度先增大后减小C．由x1运动到的过程中，微粒的动能先增大后减小D．从x1到x2过程中电场力对微粒做的功小于从x1到过程中电场力对微粒做的功8．如图，将两个试探电荷、分别放在点电荷右侧，三个电荷同处于同一水平直线，试探电荷带电量为，试探电荷带电量为。取无穷远处电势为0，电场力向右为正。下列是图像能正确表示两个试探电荷的所受到的库仑力和具有的电势能的是（）A．B．C．D．9．如图甲所示，在...
