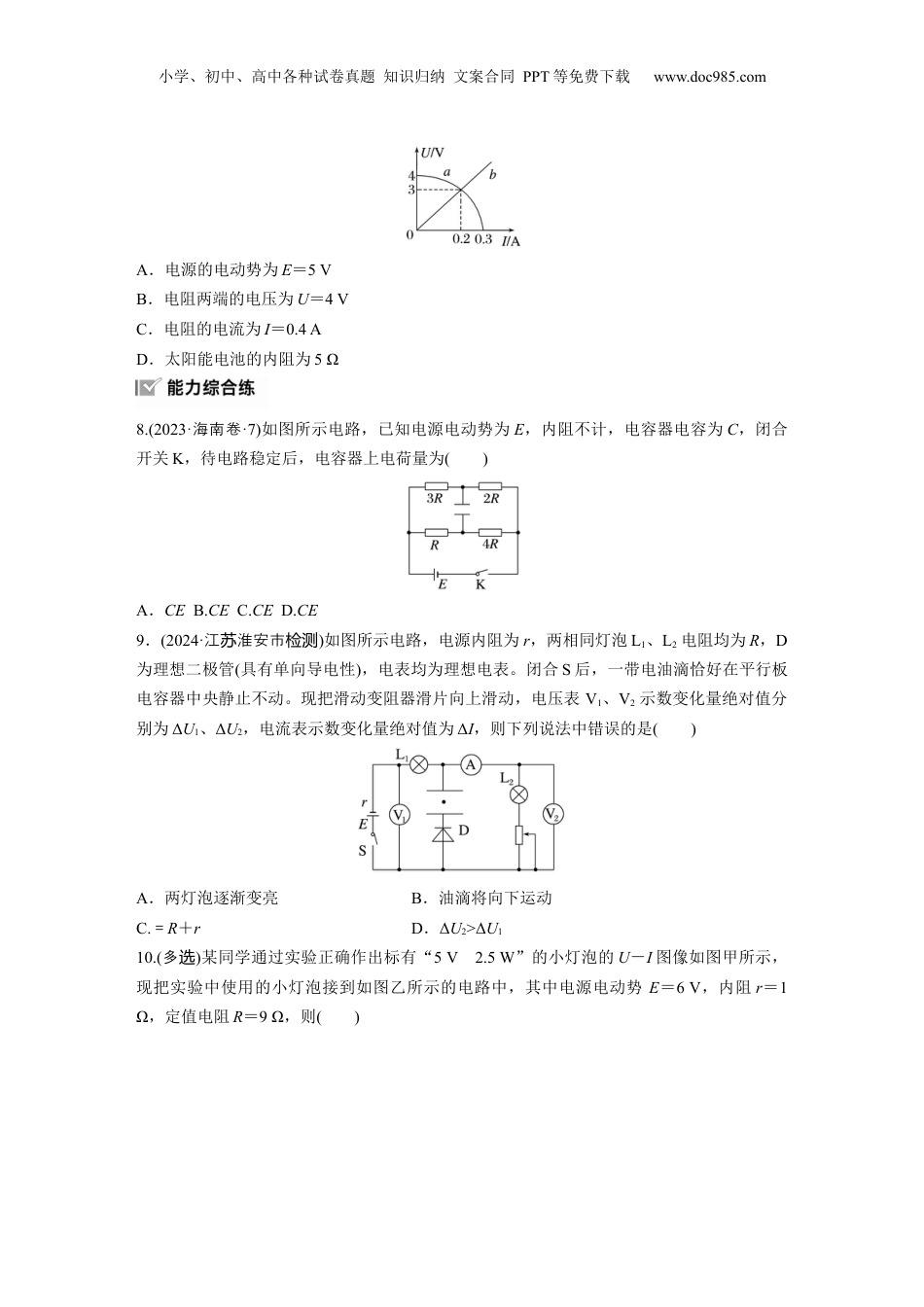

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com1.如图所示为一个外电阻R和电源组成的闭合电路。在正常工作时，若1C正电荷从负极B移到正极A的过程中，非静电力做功，将3J的其他形式的能转化为电能，同时静电力做功0.5J。则此时该电路中电源电动势E、电源内电压U内、电源路端电压U外大小为()A．E＝2.5V，U外＝0.5VB．E＝3V，U外＝0.5VC．E＝2.5V，U内＝0.5VD．E＝3V，U外＝2.5V2.(2023·四川江市第六中模内学拟)电源的效率定义为外电路电阻消耗的功率与电源的总功率之比。直线A、B和C分别是电源a、电源b和电阻R的U－I图线。将这个电阻R分别接到a、b两电源上，那么()A．电源a、b电动势一样大，b内阻较大B．R接到电源a上，电路中的电流较小C．R接到电源b上，电源的输出功率较大D．R接到电源b上，电源效率较高3.(多选)(2023·河南新市期中乡)如图所示，直线OC为电源的总功率随电流I变化的图线，抛物线ODC为该电源内部热功率随电流I变化的图线，若该电源与电阻B串联后，电路中的电流为0.5A，则下列说法正确的是()A．电阻B的阻值为11.5Ω小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comB．电源的内阻为1.5ΩC．电源与电阻B串联后，路端电压为5.75VD．电源与电阻B串联后，电源内部热功率为0.375W4．(多选)(2024·广佛山市东检测)安装了感光系统的新型路灯，能根据环境明暗程度自动调节灯光亮度。某兴趣小组为了研究路灯的感光系统，设计了甲、乙两个电路，如图所示。Rt为光敏电阻(光照越强，电阻越小)，R0与R1为定值电阻，下列说法正确的是()A．环境变暗时，甲电路的灯泡亮度变亮B．环境变暗时，乙电路的灯泡亮度变亮C．环境变亮时，甲电路的R1电功率减小D．环境变亮时，乙电路的R1电功率增大5.如图所示电路中，由于某处出现了故障，导致电路中的A、B两灯变亮，C、D两灯变暗，故障可能是()A．R1短路B．R2断路C．R2短路D．R3短路6.如图所示电路，电源电动势为E，内阻为r。闭合开关，调节滑动变阻器滑片，电压表示数为U、电流表示数为I。电源的总功率P与电压U、电流I的关系正确的是()7.如图所示，图线a是太阳能电池在某光照强度下路端电压U和电流I的关系图像(电池内阻不是常量)，图线b是某电阻R的U－I图像。在该光照强度下将它们组成闭合回路时，则()小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．电源的电动势为E＝5VB．电阻两端的电压为U＝4VC．电阻的电流为I＝0.4AD．太阳能电池的内阻为5Ω8.(2023·海南卷·7)如图所示电路，已知电源电动势为E，内阻不计，电容器电容为C，闭合开关K，待电路稳定后，电容器上电荷量为()A．CEB.CEC.CED.CE9．(2024·江淮安市苏检测)如图所示电路，电源内阻为r，两相同灯泡L1、L2电阻均为R，D为理想二极管(具有单向导电性)，电表均为理想电表。闭合S后，一带电油滴恰好在平行板电容器中央静止不动。现把滑动变阻器滑片向上滑动，电压表V1、V2示数变化量绝对值分别为ΔU1、ΔU2，电流表示数变化量绝对值为ΔI，则下列说法中错误的是()A．两灯泡逐渐变亮B．油滴将向下运动C.＝R＋rD．ΔU2>ΔU110.(多选)某同学通过实验正确作出标有“5V2.5W”的小灯泡的U－I图像如图甲所示，现把实验中使用的小灯泡接到如图乙所示的电路中，其中电源电动势E＝6V，内阻r＝1Ω，定值电阻R＝9Ω，则()小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．由甲图可知，小灯泡的电阻值随电压的升高而增大B．由甲图可知，小灯泡的电阻值随电压的升高而减小C．闭合乙图开关，小灯泡的实际功率约为2.7WD．闭合乙图开关，小灯泡的实际功率约为0.84W11．在如图甲所示的电路中，R1、R2均为定值电阻，且R1＝100Ω，R2阻值未知，R3是一滑动变阻器，当其滑片P从最左端滑至最右端时，测得电源的路端电压随电源中流过的电流的变化图线如图乙所示，其中A、B两点是滑片P在滑动变阻器的两个不同端点得到的。求：(1)电源的电动势和内阻；(2)定值电阻R2的阻值；(3)滑动变阻器的最大阻值。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com12.(2023·山南市模...
