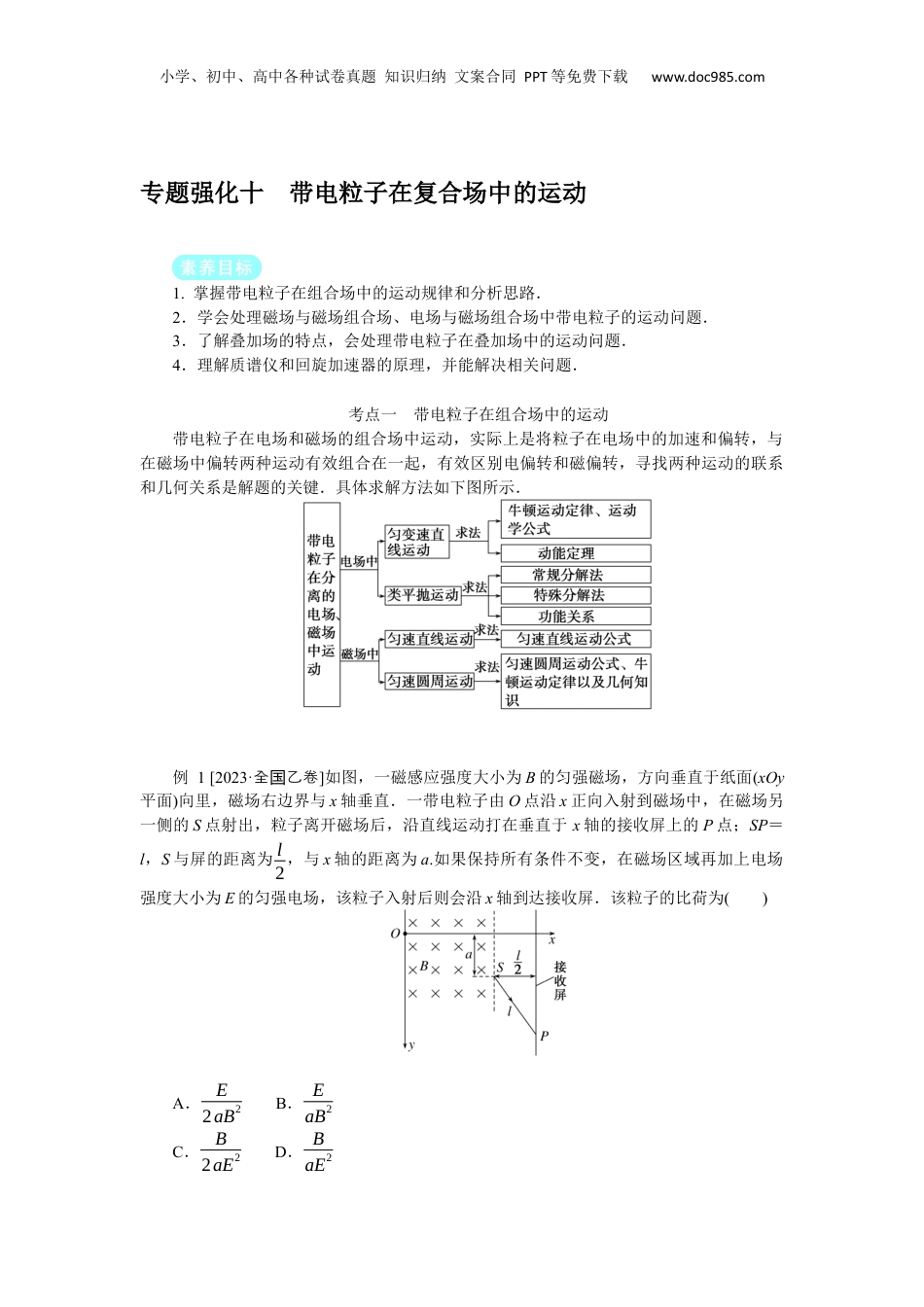

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com专题强化十带电粒子在复合场中的运动1.掌握带电粒子在组合场中的运动规律和分析思路．2．学会处理磁场与磁场组合场、电场与磁场组合场中带电粒子的运动问题．3．了解叠加场的特点，会处理带电粒子在叠加场中的运动问题．4．理解质谱仪和回旋加速器的原理，并能解决相关问题．考点一带电粒子在组合场中的运动带电粒子在电场和磁场的组合场中运动，实际上是将粒子在电场中的加速和偏转，与在磁场中偏转两种运动有效组合在一起，有效区别电偏转和磁偏转，寻找两种运动的联系和几何关系是解题的关键．具体求解方法如下图所示．例1[2023·全乙卷国]如图，一磁感应强度大小为B的匀强磁场，方向垂直于纸面(xOy平面)向里，磁场右边界与x轴垂直．一带电粒子由O点沿x正向入射到磁场中，在磁场另一侧的S点射出，粒子离开磁场后，沿直线运动打在垂直于x轴的接收屏上的P点；SP＝l，S与屏的距离为l2，与x轴的距离为a.如果保持所有条件不变，在磁场区域再加上电场强度大小为E的匀强电场，该粒子入射后则会沿x轴到达接收屏．该粒子的比荷为()A．E2aB2B．EaB2C．B2aE2D．BaE2小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com例2(多选)[2023·海南卷](本题选项中的数据是根据考生回忆编写的，与原卷数据有些许出入)如图所示，质量为m、带电荷量为＋q的带电粒子，从坐标原点O以初速度v0射入第一象限内的电、磁场区域，在0<y<y0，0<x<x0(x0、y0为已知量)区域内有竖直向上的匀强电场，在x>x0区域内有垂直纸面向里、大小为B的匀强磁场，控制电场强度E(E值有多种可能)，可让粒子从NP射入磁场后偏转打到足够长的接收器MN上，不计重力，则()A．粒子从NP中点射入磁场，电场强度E＝y0mv02qx02B．粒子从NP中点射入磁场时的速度v＝v0❑√1+x02y02C．粒子在磁场中做圆周运动的圆心到NM的距离为mv0qBD．粒子在磁场中运动的轨迹半径的最大值是mv0❑√x02+4y02qBx0例3[2023·宁卷辽]如图，水平放置的两平行金属板间存在匀强电场，板长是板间距离的❑√3倍．金属板外有一圆心为O的圆形区域，其内部存在磁感应强度大小为B、方向垂直于纸面向外的匀强磁场．质量为m、电荷量为q(q>0)的粒子沿中线以速度v0水平向右射入两板间，恰好从下板边缘P点飞出电场，并沿PO方向从图中O′点射入磁场．已知圆形磁场区域半径为2mv03qB，不计粒子重力．(1)求金属板间电势差U；(2)求粒子射出磁场时与射入磁场时运动方向间的夹角θ；(3)仅改变圆形磁场区域的位置，使粒子仍从图中O′点射入磁场，且在磁场中的运动时间最长．定性画出粒子在磁场中的运动轨迹及相应的弦，标出改变后的圆形磁场区域的圆心M.小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com思维提升“5步”突破带电粒子在组合场中的运动问题考点二带电粒子在叠加场中的运动1．叠加场电场、磁场、重力场共存，或其中某两场共存．2．三种场的比较力的特点功和能的特点重力场大小：G＝mg方向：竖直向下重力做功与路径无关重力做功改变物体的重力势能电场大小：F＝qE方向：正电荷受力方向与场强方向相同，负电荷受力方向与场强方向相反电场力做功与路径无关，W＝qU电场力做功改变电势能磁场大小：F＝qvB(v⊥B)方向：可用左手定则判断洛伦兹力不做功，不改变带电粒子的动能例4[2023·湖南卷]如图，真空中有区域Ⅰ和Ⅱ，区域Ⅰ中存在匀强电场和匀强磁场，电场方向竖直向下(与纸面平行)，磁场方向垂直纸面向里，等腰直角三角形CGF区域(区域Ⅱ)内存在匀强磁场，磁场方向垂直纸面向外．图中A、C、O三点在同一直线上，AO与GF垂直，且与电场和磁场方向均垂直．A点处的粒子源持续将比荷一定但速率不同的粒子射入区域Ⅰ中，只有沿直线AC运动的粒子才能进入区域Ⅱ.若区域Ⅰ中电场强度大小为E、磁感应强度大小为B1，区域Ⅱ中磁感应强度大小为B2，则粒子从CF的中点射出，它们在区域Ⅱ中运动的时间为t0.若改变电场或磁场强弱，能进入区域Ⅱ中的粒子在区域Ⅱ中运动的时间为t，不计粒子的重力及粒子之间的相互作用，下列说法正确的是()小学、初中、高中各种试卷真题知...
