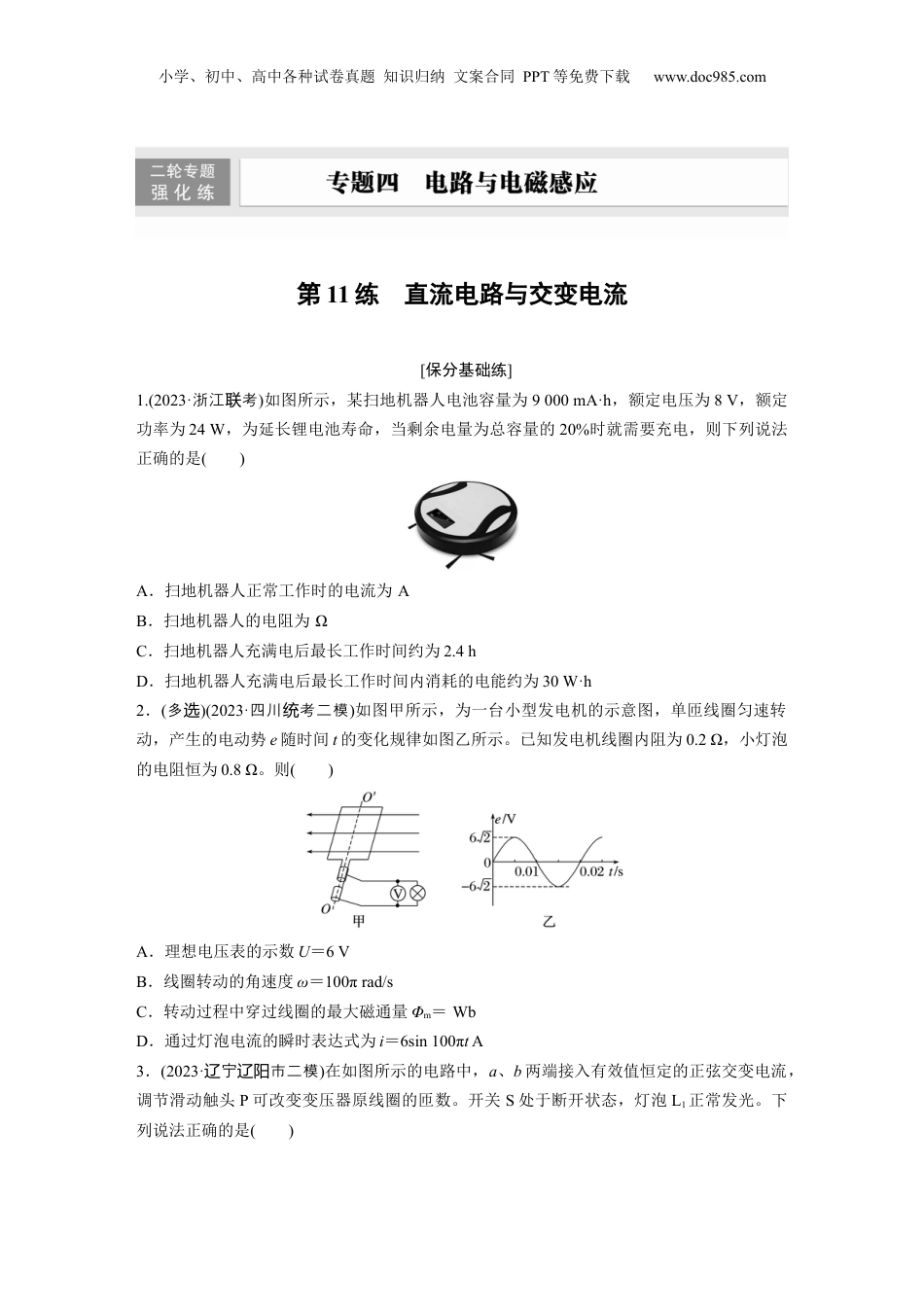

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第11练直流电路与交变电流[保分基础练]1.(2023·浙江考联)如图所示，某扫地机器人电池容量为9000mA·h，额定电压为8V，额定功率为24W，为延长锂电池寿命，当剩余电量为总容量的20%时就需要充电，则下列说法正确的是()A．扫地机器人正常工作时的电流为AB．扫地机器人的电阻为ΩC．扫地机器人充满电后最长工作时间约为2.4hD．扫地机器人充满电后最长工作时间内消耗的电能约为30W·h2．(多选)(2023·四川考二模统)如图甲所示，为一台小型发电机的示意图，单匝线圈匀速转动，产生的电动势e随时间t的变化规律如图乙所示。已知发电机线圈内阻为0.2Ω，小灯泡的电阻恒为0.8Ω。则()A．理想电压表的示数U＝6VB．线圈转动的角速度ω＝100πrad/sC．转动过程中穿过线圈的最大磁通量Φm＝WbD．通过灯泡电流的瞬时表达式为i＝6sin100πtA3．(2023·宁市二模辽辽阳)在如图所示的电路中，a、b两端接入有效值恒定的正弦交变电流，调节滑动触头P可改变变压器原线圈的匝数。开关S处于断开状态，灯泡L1正常发光。下列说法正确的是()小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．将P向上移动，通过L1的电流的频率变大B．将P向上移动，L1变亮C．闭合S，L1可能会烧掉D．闭合S，将P向下移动，L1可能正常发光4．(多选)(2023·黑江哈尔市一模龙齐齐)如图甲所示为一可调自耦式理想变压器。A、B间线圈加上如图乙所示的正弦式交变电压，P为可调触头，B、P间接有一理想交流电流表和滑动变阻器R(最大阻值为100Ω)，Q为滑动变阻器的滑动触头。现将P、Q分别调至线圈和滑动变阻器R的正中央，则()A．电流表示数为2.2AB．流过R的交流电的频率为100HzC．若保持Q位置不动，将P顺时针转动少许，则电流表示数变大，变压器输出功率变大D．若保持P位置不动，将Q向上移动少许，则电流表示数变大，变压器输出功率变大5.如图所示，电源电动势为E，内阻为r，R1是光敏电阻(阻值随光照强度的增大而减小)，R2是定值电阻，C是平行板电容器，V1、V2都是理想电压表。闭合开关S后，电容器中的带电小球处于静止状态。在光照强度增大的过程中，分别用ΔU1、ΔU2表示电压表V1和电压表V2示数变化的绝对值，且ΔU1<ΔU2，则下列说法正确的是()A．V1的示数增大，V2的示数减小B．V1的示数减小，V2的示数增大C．带电小球仍处于静止状态D．带电小球向上运动6．(2023·浙江宁波市十校二模)电容器是一种重要的电学元件，在电工、电子技术中应用广泛。使用图甲所示电路观察电容器的充、放电过程。电路中的电流传感器(相当于电流表)与计算机相连，可以显示电路中电流随时间的变化。图甲中直流电源电动势E＝8V，实验前电容器不带电。先使S与“1”端相连给电容器充电，充电结束后，使S与“2”端相连，直小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com至放电完毕。计算机记录的电流随时间变化的i－t曲线如图乙所示，下列说法正确的是()A．i－t图像阴影表示电容器的能量B．阴影部分的面积S1和S2肯定不相等C．阻值R1大于R2D．计算机测得S1＝1203mA·s，则该电容器的电容约为0.15F[争分提能练]7.(多选)(2023·全乙卷国·20)黑箱外有编号为1、2、3、4的四个接线柱，接线柱1和2、2和3、3和4之间各接有一个电阻，在接线柱间还接有另外一个电阻R和一个直流电源。测得接线柱之间的电压U12＝3.0V，U23＝2.5V，U34＝－1.5V。符合上述测量结果的可能接法是()A．电源接在1、4之间，R接在1、3之间B．电源接在1、4之间，R接在2、4之间C．电源接在1、3之间，R接在1、4之间D．电源接在1、3之间，R接在2、4之间8．(多选)(2023·河北石家庄市质检)如图为一理想变压器，铁芯为“”形状，原线圈与副线圈的匝数比n1∶n2＝2∶1，通过副线圈的磁感线条数是通过原线圈磁感线条数的50%，原线圈中接有阻值为R的电阻R1，副线圈中的灯泡额定电压为U，额定电流为I，滑动变阻器R2的阻值范围为0～R。当仅闭合S1时，小灯泡恰能正常发光，假设小灯泡的电阻不变，电源输出电压的有效值恒定。下列说法正确的是()A．若仅闭合S1，原线圈两端的电压值为2UB...
