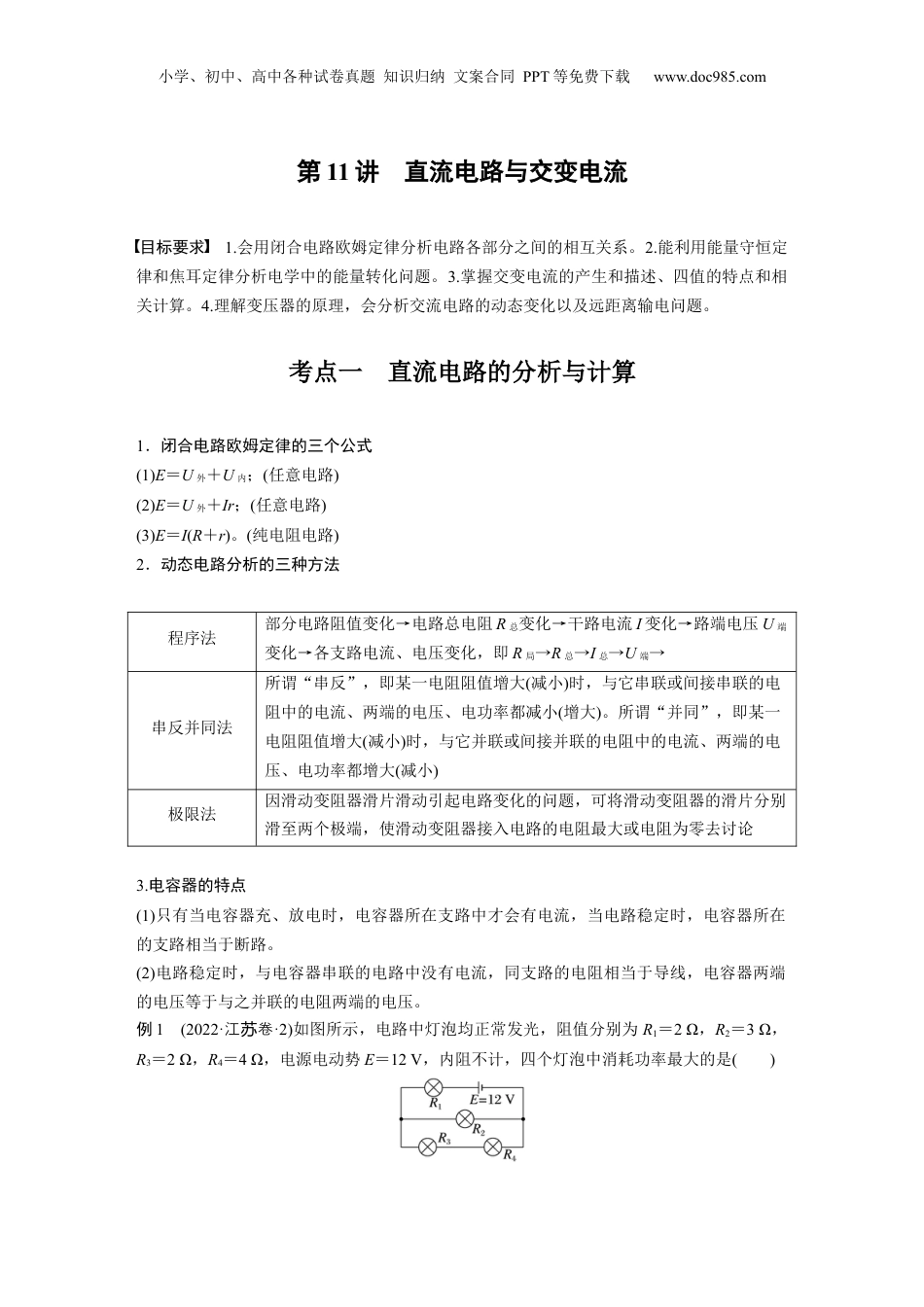

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第11讲直流电路与交变电流目标要求1.会用闭合电路欧姆定律分析电路各部分之间的相互关系。2.能利用能量守恒定律和焦耳定律分析电学中的能量转化问题。3.掌握交变电流的产生和描述、四值的特点和相关计算。4.理解变压器的原理，会分析交流电路的动态变化以及远距离输电问题。考点一直流电路的分析与计算1．闭合电路欧姆定律的三个公式(1)E＝U外＋U内；(任意电路)(2)E＝U外＋Ir；(任意电路)(3)E＝I(R＋r)。(纯电阻电路)2．动态电路分析的三种方法程序法部分电路阻值变化→电路总电阻R总变化→干路电流I变化→路端电压U端变化→各支路电流、电压变化，即R局→R总→I总→U端→串反并同法所谓“串反”，即某一电阻阻值增大(减小)时，与它串联或间接串联的电阻中的电流、两端的电压、电功率都减小(增大)。所谓“并同”，即某一电阻阻值增大(减小)时，与它并联或间接并联的电阻中的电流、两端的电压、电功率都增大(减小)极限法因滑动变阻器滑片滑动引起电路变化的问题，可将滑动变阻器的滑片分别滑至两个极端，使滑动变阻器接入电路的电阻最大或电阻为零去讨论3.电容器的特点(1)只有当电容器充、放电时，电容器所在支路中才会有电流，当电路稳定时，电容器所在的支路相当于断路。(2)电路稳定时，与电容器串联的电路中没有电流，同支路的电阻相当于导线，电容器两端的电压等于与之并联的电阻两端的电压。例1(2022·江卷苏·2)如图所示，电路中灯泡均正常发光，阻值分别为R1＝2Ω，R2＝3Ω，R3＝2Ω，R4＝4Ω，电源电动势E＝12V，内阻不计，四个灯泡中消耗功率最大的是()小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．R1B．R2C．R3D．R4例2(多选)(2023·福建泉州市一模)如图所示，平行金属板中带电质点P原处于静止状态，不考虑电流表和电压表对电路的影响，当滑动变阻器R4的滑片向a端移动时，则()A．电压表读数减小B．电流表读数减小C．质点P将向上运动D．R3上消耗的功率逐渐增大例3如图(a)所示电路，R1为滑动变阻器，R2为定值电阻。从左向右移动滑动变阻器的滑片，根据电表数据得到U－I图像如图(b)所示，则()A．R1的最大功率为4WB．R2的最大功率为3WC．电源的最大输出功率为4WD．电源的输出功率先增大后减小直流电路的最大功率1．当R一定，由时P＝I2R知，I越大，P越大。2．当r一定、R化，变时P出随R的化情可通下面像行分析。变况过两个图进P出－R像图P出－I像图P出＝RP出＝EI－I2r小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com短路：I＝，P出＝0路：断I＝0，P出＝0当R＝r，时P出最大，P出＝短路：I＝，P出＝0路：断I＝0，P出＝0当I＝，时P出最大，P出＝考点二交变电流“四值”及应用1．有效值的计算(1)正弦式交变电流：E＝，I＝，U＝。(2)非正弦式交变电流：计算有效值时，要根据电流的热效应，即“一个周期”内“相同电阻”上产生“相同热量”，然后分段求和列式，求得有效值。2．正弦式交流电“四值”的应用表达式应用最大值Em＝nBSω计算电容器的耐压值瞬时值e＝Emsinωt计算某时刻所受安培力有效值E＝电表的读数及计算电热、电功及保险丝的熔断电流平均值＝计算通过导体的电荷量例4(多选)(2023·湖南卷·9)某同学自制了一个手摇交流发电机，如图所示。大轮与小轮通过皮带传动(皮带不打滑)，半径之比为4∶1，小轮与线圈固定在同一转轴上。线圈是由漆包线绕制而成的边长为L的正方形，共n匝，总阻值为R。磁体间磁场可视为磁感应强度大小为B的匀强磁场。大轮以角速度ω匀速转动，带动小轮及线圈绕转轴转动，转轴与磁场方向垂直。线圈通过导线、滑环和电刷连接一个阻值恒为R的灯泡。假设发电时灯泡能发光且工作在额定电压以内，下列说法正确的是()A．线圈转动的角速度为4ωB．灯泡两端电压有效值为3nBL2ωC．若用总长为原来两倍的相同漆包线重新绕制成边长仍为L的多匝正方形线圈，则灯泡两小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com端电压有效...
