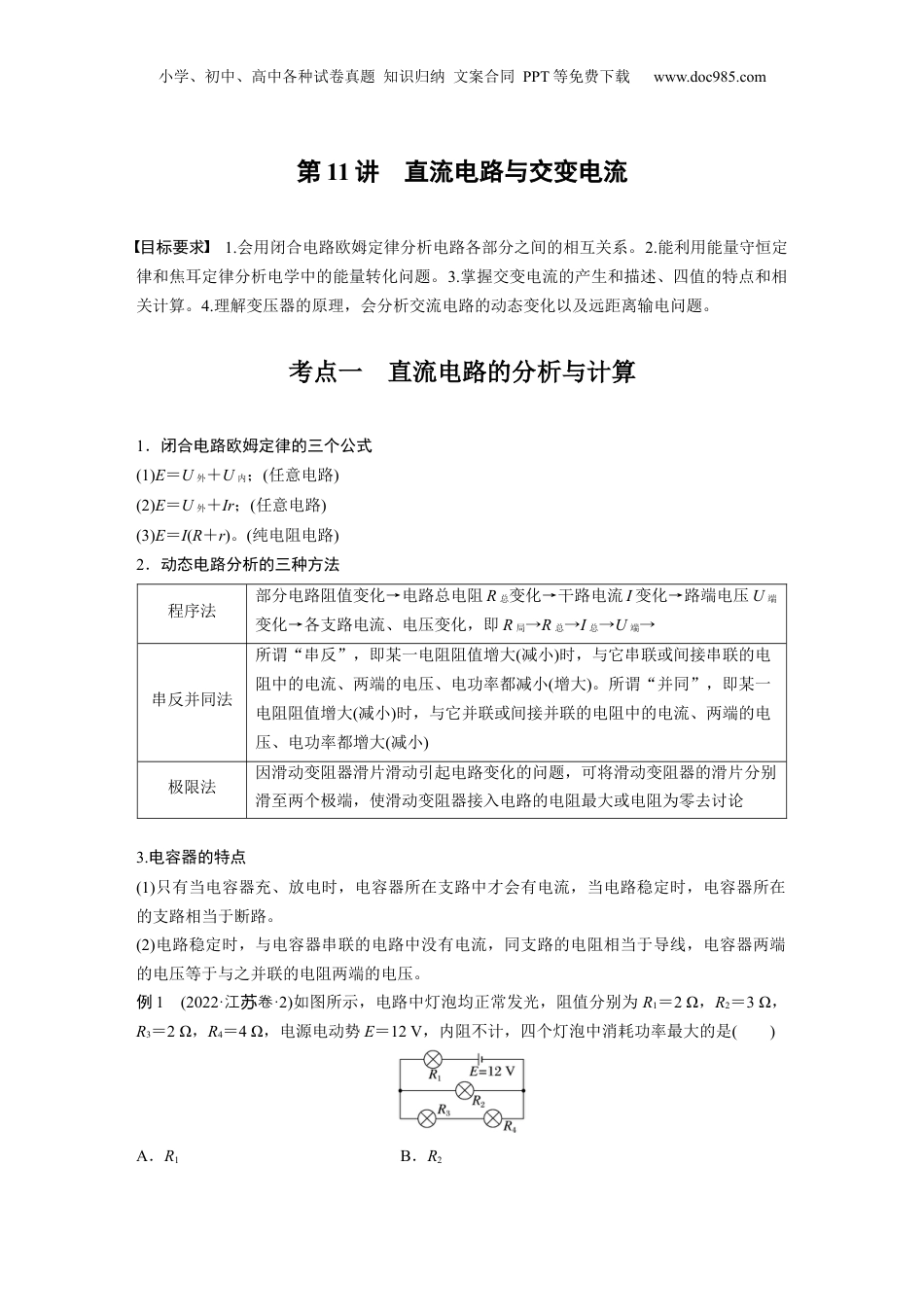

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第11讲直流电路与交变电流目标要求1.会用闭合电路欧姆定律分析电路各部分之间的相互关系。2.能利用能量守恒定律和焦耳定律分析电学中的能量转化问题。3.掌握交变电流的产生和描述、四值的特点和相关计算。4.理解变压器的原理，会分析交流电路的动态变化以及远距离输电问题。考点一直流电路的分析与计算1．闭合电路欧姆定律的三个公式(1)E＝U外＋U内；(任意电路)(2)E＝U外＋Ir；(任意电路)(3)E＝I(R＋r)。(纯电阻电路)2．动态电路分析的三种方法程序法部分电路阻值变化→电路总电阻R总变化→干路电流I变化→路端电压U端变化→各支路电流、电压变化，即R局→R总→I总→U端→串反并同法所谓“串反”，即某一电阻阻值增大(减小)时，与它串联或间接串联的电阻中的电流、两端的电压、电功率都减小(增大)。所谓“并同”，即某一电阻阻值增大(减小)时，与它并联或间接并联的电阻中的电流、两端的电压、电功率都增大(减小)极限法因滑动变阻器滑片滑动引起电路变化的问题，可将滑动变阻器的滑片分别滑至两个极端，使滑动变阻器接入电路的电阻最大或电阻为零去讨论3.电容器的特点(1)只有当电容器充、放电时，电容器所在支路中才会有电流，当电路稳定时，电容器所在的支路相当于断路。(2)电路稳定时，与电容器串联的电路中没有电流，同支路的电阻相当于导线，电容器两端的电压等于与之并联的电阻两端的电压。例1(2022·江卷苏·2)如图所示，电路中灯泡均正常发光，阻值分别为R1＝2Ω，R2＝3Ω，R3＝2Ω，R4＝4Ω，电源电动势E＝12V，内阻不计，四个灯泡中消耗功率最大的是()A．R1B．R2小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comC．R3D．R4答案A解析由路可知，电图R3与R4串后联与R2，再并联与R1串。路部分的等效阻联并联电电为R并＝＝2Ω，由合路姆定律可知，干路流即闭电欧电经过R1的流电为I1＝I＝＝3A，部并联分各支路流大小阻成反比，电与电则I2＝I＝I＝2A，I3＝I4＝I＝I＝1A，四灯泡的功个实际率分别为P1＝I12R1＝18W，P2＝I22R2＝12W，P3＝I32R3＝2W，P4＝I42R4＝4W，故四灯泡个中消耗功率最大的是R1，故A正确，B、C、D。错误例2(多选)(2023·福建泉州市一模)如图所示，平行金属板中带电质点P原处于静止状态，不考虑电流表和电压表对电路的影响，当滑动变阻器R4的滑片向a端移动时，则()A．电压表读数减小B．电流表读数减小C．质点P将向上运动D．R3上消耗的功率逐渐增大答案BCD解析由可知，题图R2滑阻器与动变R4串后联与R3，再并联与R1串接在源端；容联电两电器与R3；并联当R4的滑片向a端移，滑阻器接入路的阻增大，路中动时动变电电则电总电阻增大；由合路姆定律可知，路中流小，路端增大；路中流小闭电欧电总电减电压电总电减，则R1端的小，又路端增大，部分的增大，据姆定律可知流两电压减电压则并联电压欧过R3的流增大；路中流小，流电电总电减过R3的流增大，流电则过R2的流小，流表电减电读数小；流减过R2的流小，电减R2的小，又部分的增大，电压减并联电压则R4的增大，电压电表增大，故压读数A，错误B正确；因容器端增大，板强度增大，点受到电两电压间电场质的向上力增大，点静电质P向上，故将运动C正确；因R3端的增大，由两电压P＝可知，R3上消耗的功率逐增大，故渐D正确。例3如图(a)所示电路，R1为滑动变阻器，R2为定值电阻。从左向右移动滑动变阻器的滑片，根据电表数据得到U－I图像如图(b)所示，则()A．R1的最大功率为4W小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comB．R2的最大功率为3WC．电源的最大输出功率为4WD．电源的输出功率先增大后减小答案B解析根据姆定律可知＝欧R2，所以题图(b)中斜率正的反映为图线V2表示数随I的化，变可知则R2＝3Ω。源设电电动势为E，阻内为r，根据合路姆定律有闭电欧U3＝E－Ir，U1＝E－I(r＋R2)，所以||＝r，||＝r＋R2，所以题图(b)中斜率的中，斜率大为...
