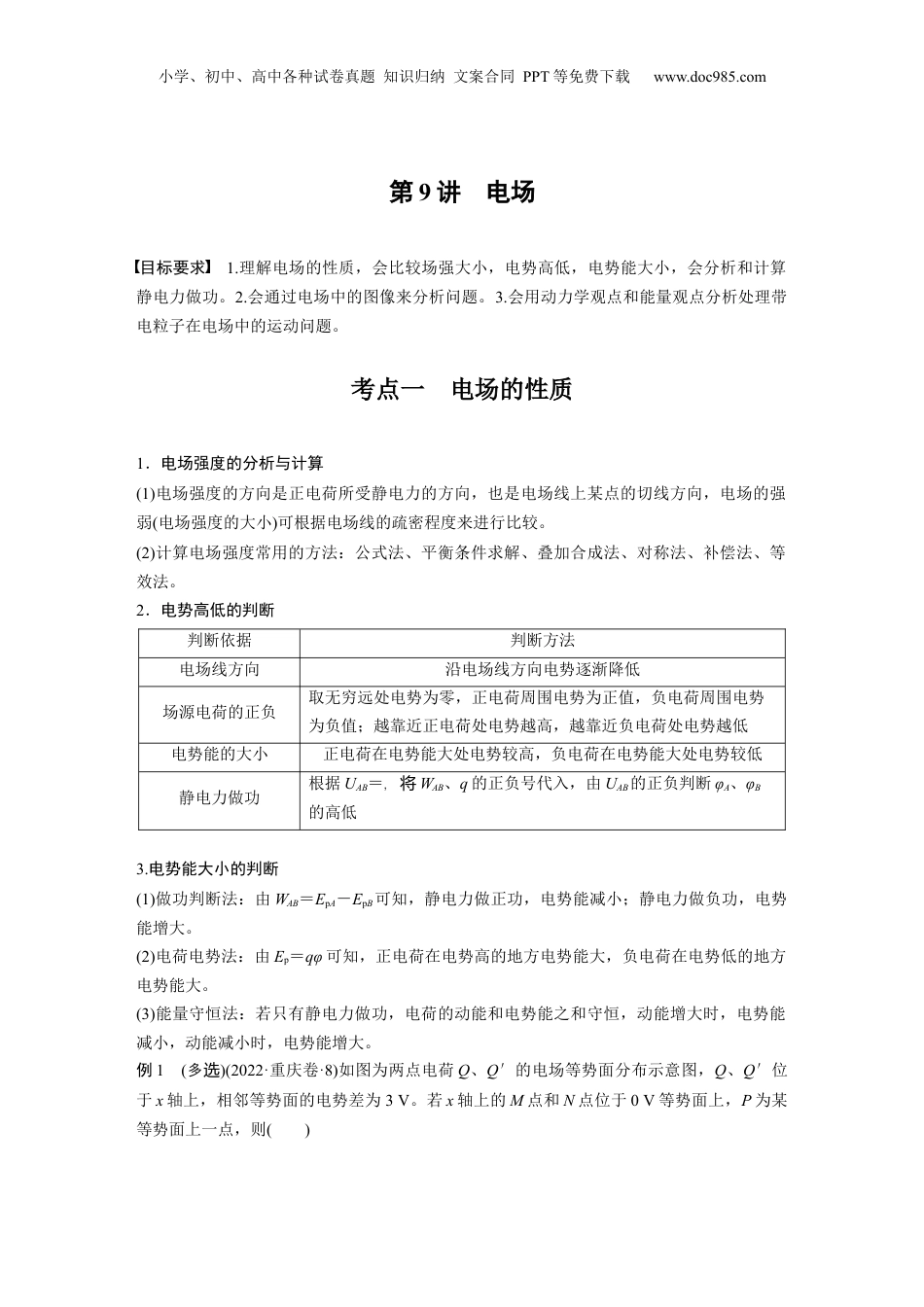

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第9讲电场目标要求1.理解电场的性质，会比较场强大小，电势高低，电势能大小，会分析和计算静电力做功。2.会通过电场中的图像来分析问题。3.会用动力学观点和能量观点分析处理带电粒子在电场中的运动问题。考点一电场的性质1．电场强度的分析与计算(1)电场强度的方向是正电荷所受静电力的方向，也是电场线上某点的切线方向，电场的强弱(电场强度的大小)可根据电场线的疏密程度来进行比较。(2)计算电场强度常用的方法：公式法、平衡条件求解、叠加合成法、对称法、补偿法、等效法。2．电势高低的判断判断依据判断方法电场线方向沿电场线方向电势逐渐降低场源电荷的正负取无穷远处电势为零，正电荷周围电势为正值，负电荷周围电势为负值；越靠近正电荷处电势越高，越靠近负电荷处电势越低电势能的大小正电荷在电势能大处电势较高，负电荷在电势能大处电势较低静电力做功根据UAB＝，将WAB、q的正负号代入，由UAB的正负判断φA、φB的高低3.电势能大小的判断(1)做功判断法：由WAB＝EpA－EpB可知，静电力做正功，电势能减小；静电力做负功，电势能增大。(2)电荷电势法：由Ep＝qφ可知，正电荷在电势高的地方电势能大，负电荷在电势低的地方电势能大。(3)能量守恒法：若只有静电力做功，电荷的动能和电势能之和守恒，动能增大时，电势能减小，动能减小时，电势能增大。例1(多选)(2022·重庆卷·8)如图为两点电荷Q、Q′的电场等势面分布示意图，Q、Q′位于x轴上，相邻等势面的电势差为3V。若x轴上的M点和N点位于0V等势面上，P为某等势面上一点，则()小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．N点的电场强度大小比M点的大B．Q为正电荷C．M点的电场方向沿x轴负方向D．P点与M点的电势差为12V例2(多选)(2022·全国乙卷·19)如图，两对等量异号点电荷＋q、－q(q>0)固定于正方形的4个顶点上。L、N是该正方形两条对角线与其内切圆的交点，O为内切圆的圆心，M为切点。则()A．L和N两点处的电场方向相互垂直B．M点的电场方向平行于该点处的切线，方向向左C．将一带正电的点电荷从M点移动到O点，电场力做正功D．将一带正电的点电荷从L点移动到N点，电场力做功为零解题指导关键表述解读两对等量异号点电荷可进行两两组合固定于正方形的4个顶点上对角线既是其中两个电荷的连线，又是另外两个电荷连线的中垂线推理论证A.L和N两点处的电场方向相互垂直两个－q一组，两个＋q一组进行场强叠加B.M点的电场方向平行于该点处的切线，方向向左水平＋q、－q为一组，变为两组等量的异种电荷，进行叠加C.将一带正电的点电荷从M点移动到O点，静电力做正功D.将一带正电的点电荷从L点移动到N点，静电力做功为零两个－q一组，两个＋q一组进行电势叠加，N点电势高于L点，静电力做功不为零小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com例3(2022·河北卷·6)如图，真空中电荷量为2q和－q(q>0)的两个点电荷分别位于M点与N点，形成一个以MN延长线上O点为球心，电势为零的等势面(取无穷远处电势为零)，P为MN连线上的一点，S为等势面与直线MN的交点，T为等势面上的一点，下列说法正确的是()A．P点电势低于S点电势B．T点电场强度方向指向O点C．除无穷远处外，MN直线上还存在两个电场强度为零的点D．将正试探电荷q0从T点移到P点，静电力做正功考点二电场中的图像问题电场中几种常见的图像v－t图像当带电粒子只受静电力时，从v－t图像上能确定粒子运动的加速度方向、大小变化情况，进而可判定粒子运动中经过的各点的电场强度方向、电场强度大小、电势高低及电势能的变化情况φ－x图像(1)从φ－x图像中可以直接判断各点电势的高低，进而确定电场强度的方向及试探电荷电势能的变化(2)φ－x图线切线的斜率大小表示沿x轴方向电场强度E的大小E－x图像以电场强度沿x轴方向为例：(1)E>0表示电场强度沿x轴正方向，E<0表示电场强度沿x轴负方向(2)图线与x轴围成的“面积”大小表示电势差大小，两点的电势高低需根据电场方...
