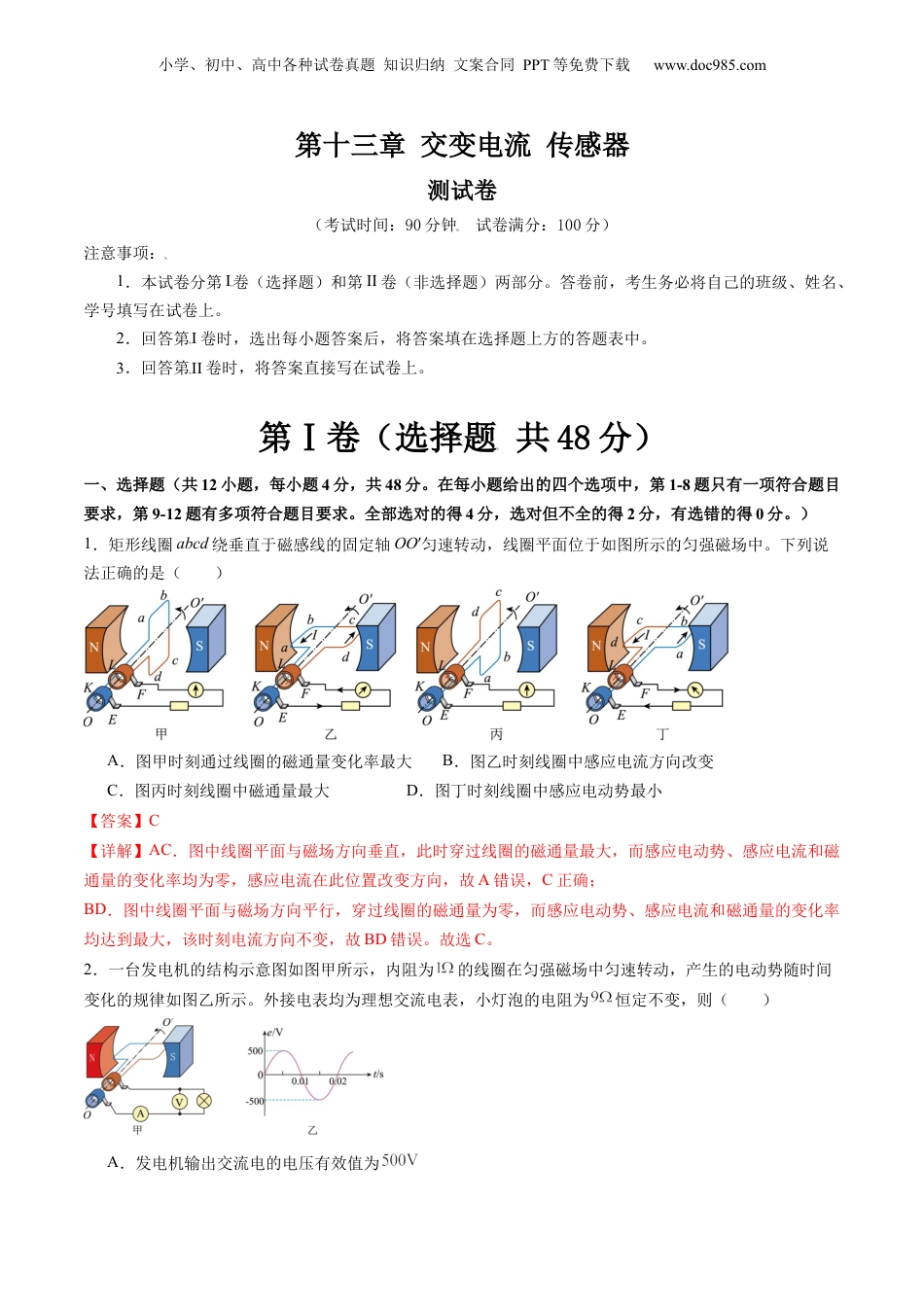

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第十三章交变电流传感器测试卷（考试时间：90分钟试卷满分：100分）注意事项：1．本试卷分第I卷（选择题）和第II卷（非选择题）两部分。答卷前，考生务必将自己的班级、姓名、学号填写在试卷上。2．回答第I卷时，选出每小题答案后，将答案填在选择题上方的答题表中。3．回答第II卷时，将答案直接写在试卷上。第Ⅰ卷（选择题共48分）一、选择题（共12小题，每小题4分，共48分。在每小题给出的四个选项中，第1-8题只有一项符合题目要求，第9-12题有多项符合题目要求。全部选对的得4分，选对但不全的得2分，有选错的得0分。）1．矩形线圈abcd绕垂直于磁感线的固定轴OO′匀速转动，线圈平面位于如图所示的匀强磁场中。下列说法正确的是（）A．图甲时刻通过线圈的磁通量变化率最大B．图乙时刻线圈中感应电流方向改变C．图丙时刻线圈中磁通量最大D．图丁时刻线圈中感应电动势最小【答案】C【详解】AC．图中线圈平面与磁场方向垂直，此时穿过线圈的磁通量最大，而感应电动势、感应电流和磁通量的变化率均为零，感应电流在此位置改变方向，故A错误，C正确；BD．图中线圈平面与磁场方向平行，穿过线圈的磁通量为零，而感应电动势、感应电流和磁通量的变化率均达到最大，该时刻电流方向不变，故BD错误。故选C。2．一台发电机的结构示意图如图甲所示，内阻为的线圈在匀强磁场中匀速转动，产生的电动势随时间变化的规律如图乙所示。外接电表均为理想交流电表，小灯泡的电阻为恒定不变，则（）A．发电机输出交流电的电压有效值为小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comB．电压表的示数为C．发电机的输出功率为D．在时，穿过线圈的磁通量变化率为零【答案】D【详解】A．由题图乙可知，交流电电动势的最大值故有效值故A错误；B．电压表测量的是小灯泡两端的电压，所以电压表示数为故B错误；C．发电机的输出功率故C错误；D．在时，由题图乙可知此时的电动势为零，感应电动势与磁通量的变化率成正比，该时刻穿过线圈的磁通量变化率为零，故D正确。故选D。3．如图甲所示，手机置于充电垫上进行无线充电.充电过程中，安装于充电垫内的线圈（线圈1）通过一定频率的正弦交流电，手机内部的受电线圈（线圈2，如图乙）产生感应电动势，为手机电池充电，实现能量的传输，下列说法正确的是（）A．无线充电利用线圈的自感原理B．充电过程中，穿过线圈2的磁通量不变C．线圈2产生的电能不可能大于线圈1消耗的电能D．线圈1和线圈2两端的电压之比等于两线圈的匝数之反比【答案】C【详解】A．线圈1中通正弦交流电，该交流电产生变化的磁场，该磁场穿过线圈2产生感应电动势对手机充电，无线充电利用的是电磁感应原理（互感原理），不是自感原理，故A错误；B．线圈2产生感应电动势对手机充电，穿过线圈2的磁通量一定发生变化，如果穿过线圈2的磁通量不变，不会产生感应电动势，无法对手机充电，故B错误；C．充电过程线圈1产生的磁场能有损失、线圈发热也会造成能量损失，因此充电过程线圈2产生的电能不可能大于线圈1消耗的电能，故C正确；D．充电过程若两线圈看作理想变压器，线圈1和线圈2两端的电压之比等于线圈的匝数之比。由于该过程有漏磁，穿过两线圈的磁通量的变化率不同，因此线圈1和线圈2两端的电压之比与线圈的匝数之比成正相关，故D错误。故选C。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com4．如图1，变压器是由闭合铁芯和绕在铁芯上的两个线圈组成的．如图2，原线圈与交流电源连接，副线圈与负载R连接．已知，原、副线圈的匝数分别为、，原线圈的输入功率为、电压为、电流为、频率为，副线圈的输出功率为、电压为、电流为、频率为．下列说法正确的是（）A．若变压器为理想变压器，且，则，B．若变压器为理想变压器，且，则，C．若仅考虑产生的磁场不能完全局限在铁芯内，则D．若仅考虑变压器线圈通过电流时会发热，则【答案】C【详解】AB．若变压器为理想变压器，且，则根据可知若根据可知由于原线圈的电流变化频率决定了铁芯中磁场的变化频率；磁场的变化频率...
