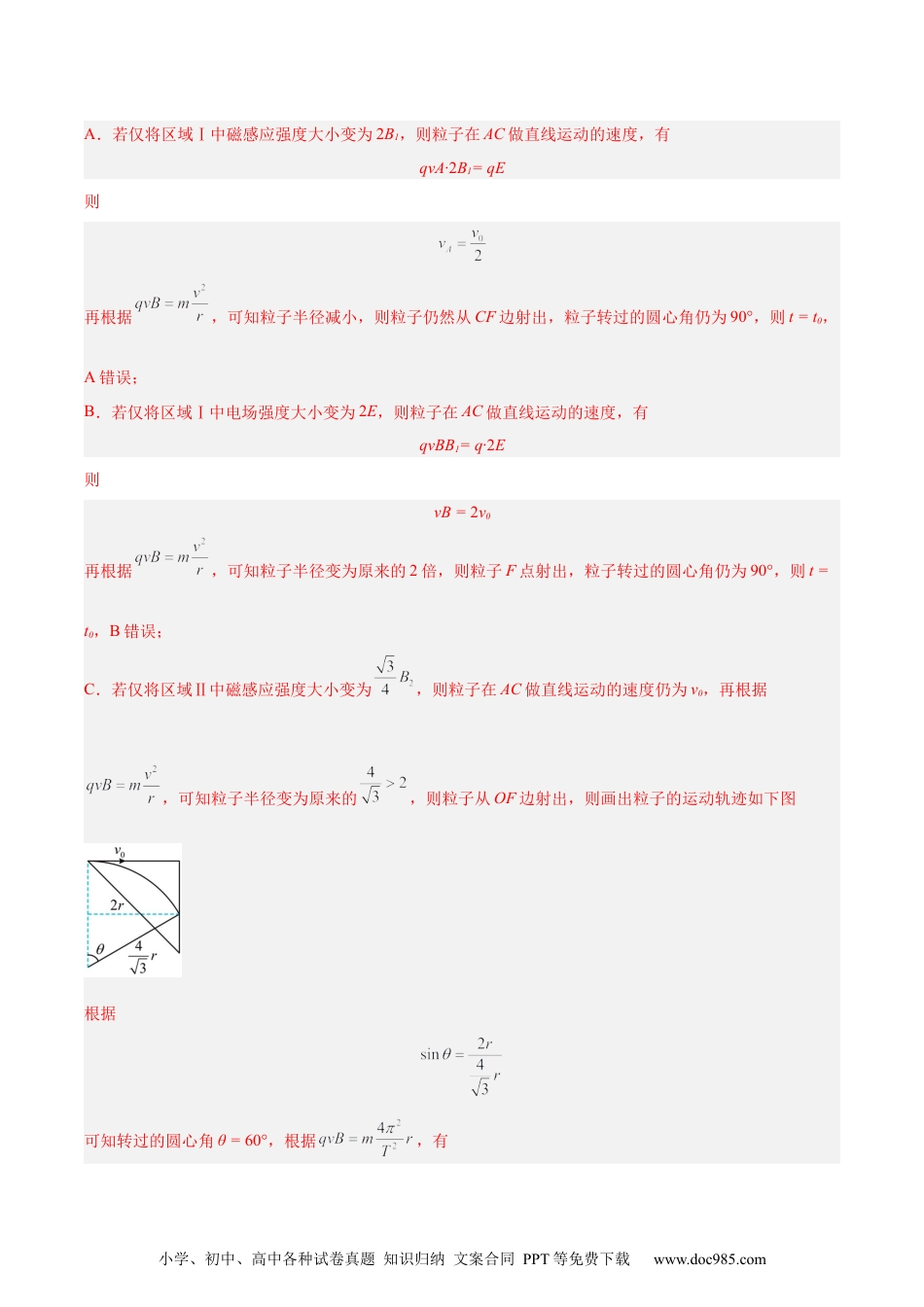

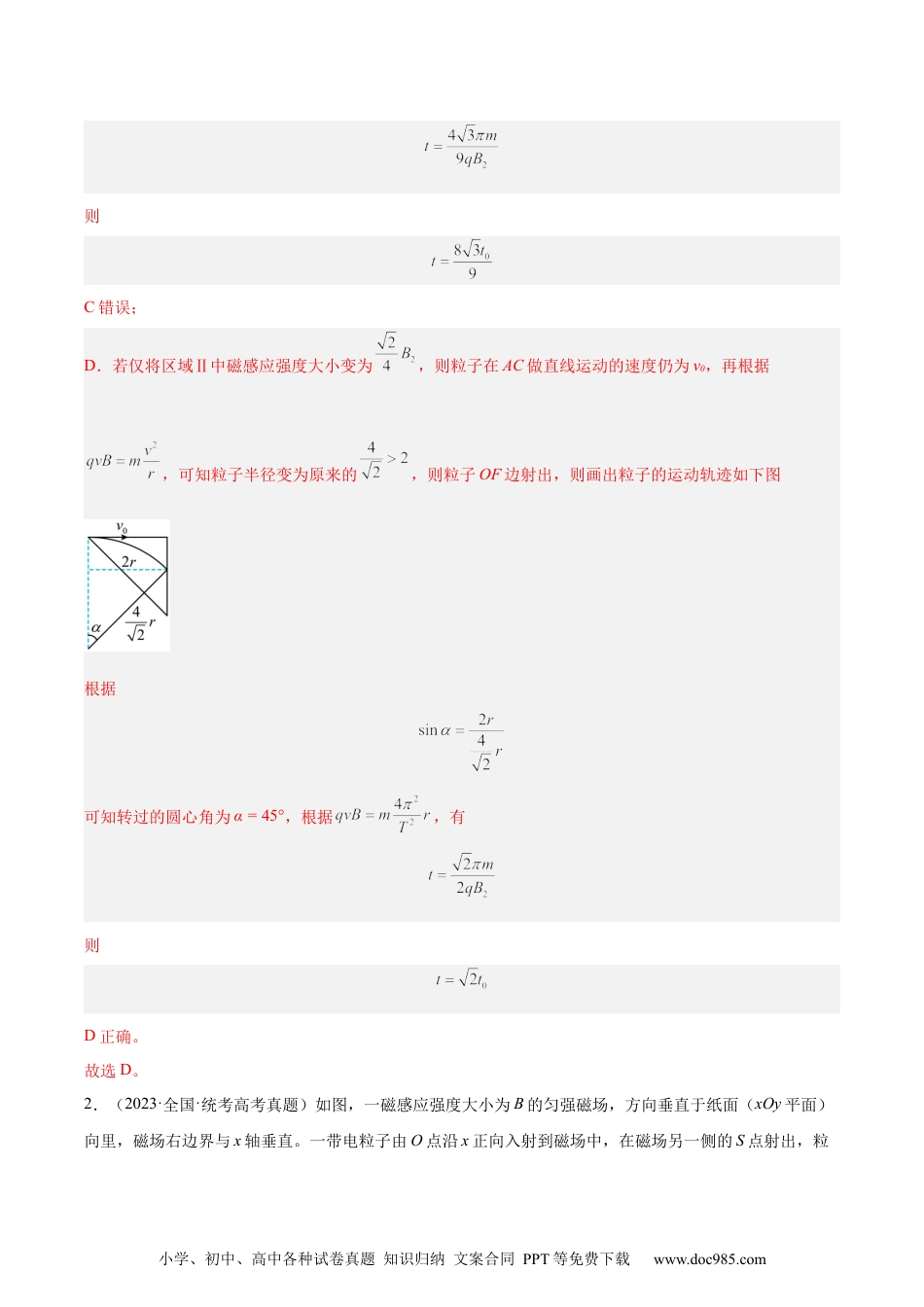

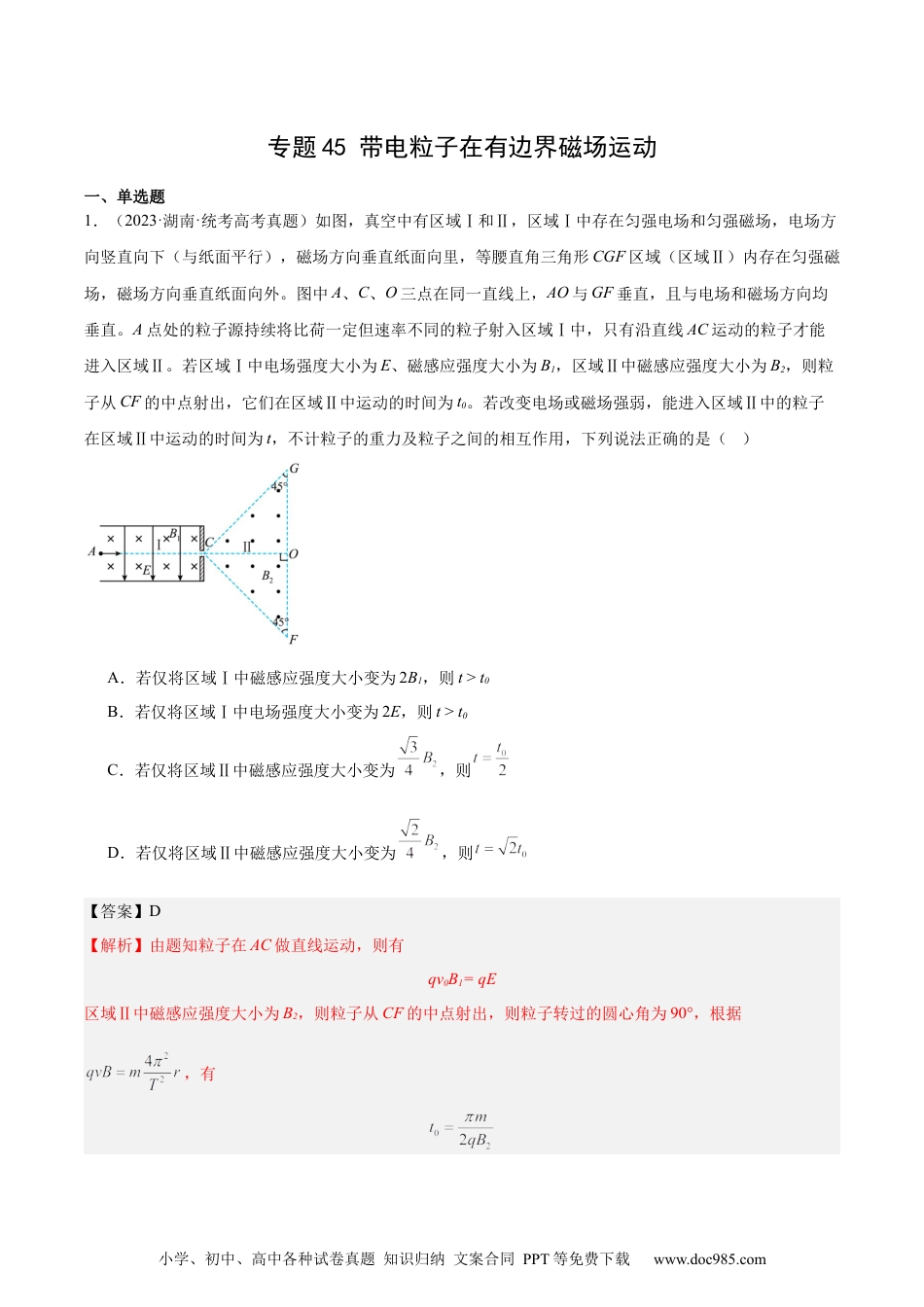

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com专题45带电粒子在有边界磁场运动一、单选题1．（2023·湖南·统考高考真题）如图，真空中有区域Ⅰ和Ⅱ，区域Ⅰ中存在匀强电场和匀强磁场，电场方向竖直向下（与纸面平行），磁场方向垂直纸面向里，等腰直角三角形CGF区域（区域Ⅱ）内存在匀强磁场，磁场方向垂直纸面向外。图中A、C、O三点在同一直线上，AO与GF垂直，且与电场和磁场方向均垂直。A点处的粒子源持续将比荷一定但速率不同的粒子射入区域Ⅰ中，只有沿直线AC运动的粒子才能进入区域Ⅱ。若区域Ⅰ中电场强度大小为E、磁感应强度大小为B1，区域Ⅱ中磁感应强度大小为B2，则粒子从CF的中点射出，它们在区域Ⅱ中运动的时间为t0。若改变电场或磁场强弱，能进入区域Ⅱ中的粒子在区域Ⅱ中运动的时间为t，不计粒子的重力及粒子之间的相互作用，下列说法正确的是（）A．若仅将区域Ⅰ中磁感应强度大小变为2B1，则t>t0B．若仅将区域Ⅰ中电场强度大小变为2E，则t>t0C．若仅将区域Ⅱ中磁感应强度大小变为，则D．若仅将区域Ⅱ中磁感应强度大小变为，则【答案】D【解析】由题知粒子在AC做直线运动，则有qv0B1=qE区域Ⅱ中磁感应强度大小为B2，则粒子从CF的中点射出，则粒子转过的圆心角为90°，根据，有小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．若仅将区域Ⅰ中磁感应强度大小变为2B1，则粒子在AC做直线运动的速度，有qvA∙2B1=qE则再根据，可知粒子半径减小，则粒子仍然从CF边射出，粒子转过的圆心角仍为90°，则t=t0，A错误；B．若仅将区域Ⅰ中电场强度大小变为2E，则粒子在AC做直线运动的速度，有qvBB1=q∙2E则vB=2v0再根据，可知粒子半径变为原来的2倍，则粒子F点射出，粒子转过的圆心角仍为90°，则t=t0，B错误；C．若仅将区域Ⅱ中磁感应强度大小变为，则粒子在AC做直线运动的速度仍为v0，再根据，可知粒子半径变为原来的，则粒子从OF边射出，则画出粒子的运动轨迹如下图根据可知转过的圆心角θ=60°，根据，有小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com则C错误；D．若仅将区域Ⅱ中磁感应强度大小变为，则粒子在AC做直线运动的速度仍为v0，再根据，可知粒子半径变为原来的，则粒子OF边射出，则画出粒子的运动轨迹如下图根据可知转过的圆心角为α=45°，根据，有则D正确。故选D。2．（2023·全国·统考高考真题）如图，一磁感应强度大小为B的匀强磁场，方向垂直于纸面（xOy平面）向里，磁场右边界与x轴垂直。一带电粒子由O点沿x正向入射到磁场中，在磁场另一侧的S点射出，粒小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com子离开磁场后，沿直线运动打在垂直于x轴的接收屏上的P点；SP=l，S与屏的距离为，与x轴的距离为a。如果保持所有条件不变，在磁场区域再加上电场强度大小为E的匀强电场，该粒子入射后则会沿x轴到达接收屏。该粒子的比荷为（）A．B．C．D．【答案】A【解析】由题知，一带电粒子由O点沿x正向入射到磁场中，在磁场另一侧的S点射出，则根据几何关系可知粒子出离磁场时速度方向与竖直方向夹角为30°，则解得粒子做圆周运动的半径r=2a则粒子做圆周运动有则有如果保持所有条件不变，在磁场区域再加上电场强度大小为E的匀强电场，该粒子入射后则会沿x轴到达接收屏，则有Eq=qvB联立有小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com故选A。3．（2022·广东·高考真题）如图所示，一个立方体空间被对角平面划分成两个区域，两区域分布有磁感应强度大小相等、方向相反且与z轴平行的匀强磁场。一质子以某一速度从立方体左侧垂直平面进入磁场，并穿过两个磁场区域。下列关于质子运动轨迹在不同坐标平面的投影中，可能正确的是（）A．B．C．D．【答案】A【解析】AB．由题意知当质子射出后先在MN左侧运动，刚射出时根据左手定则可知在MN受到y轴正方向的洛伦兹力，即在MN左侧会向y轴正方向偏移，做匀速圆周运动，y轴坐标增大；在MN右侧根据左手定则可知洛伦兹力反向，质子在y轴正方向上做减速运动，故A正确，B错误；CD．根据左手定...
