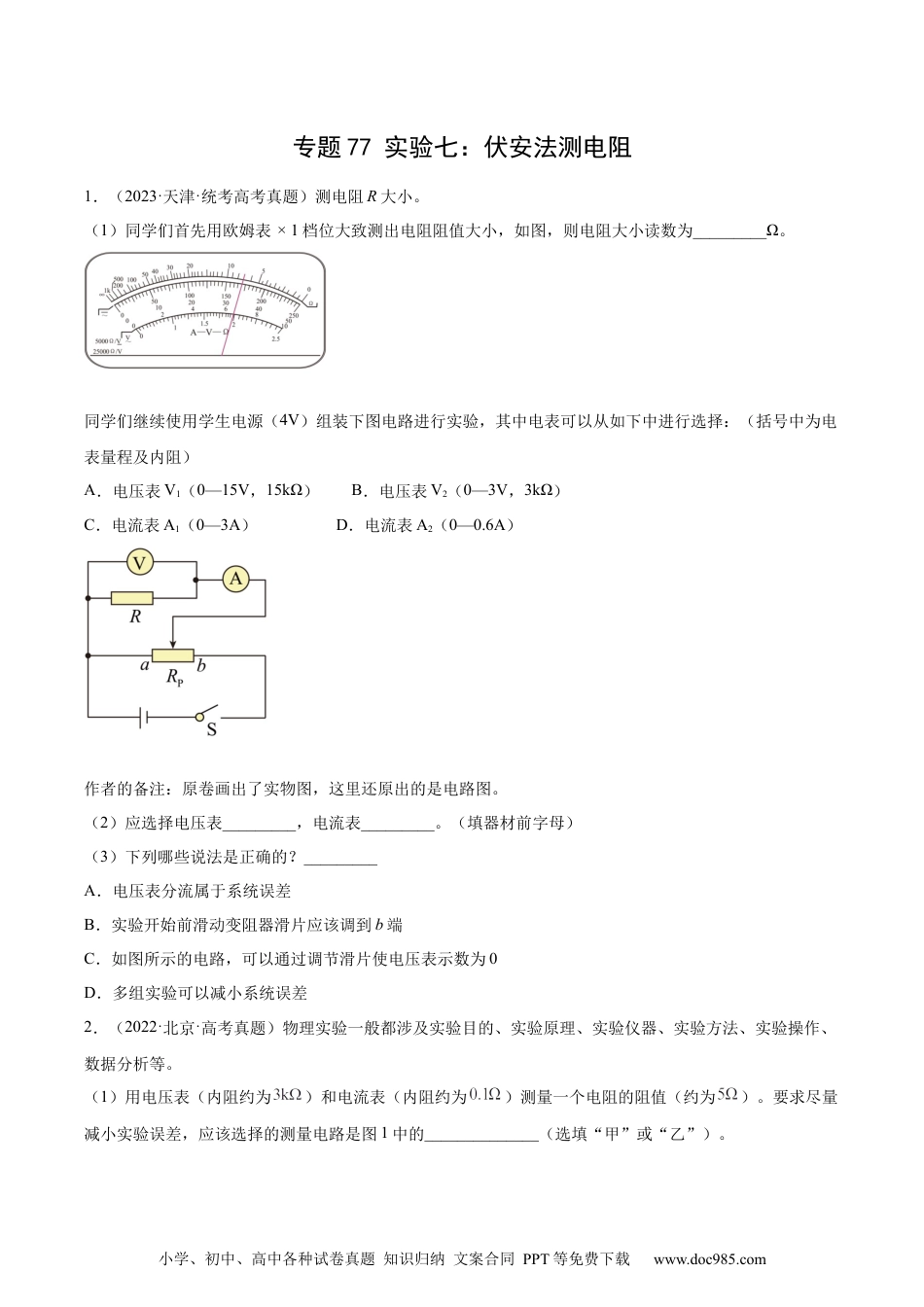

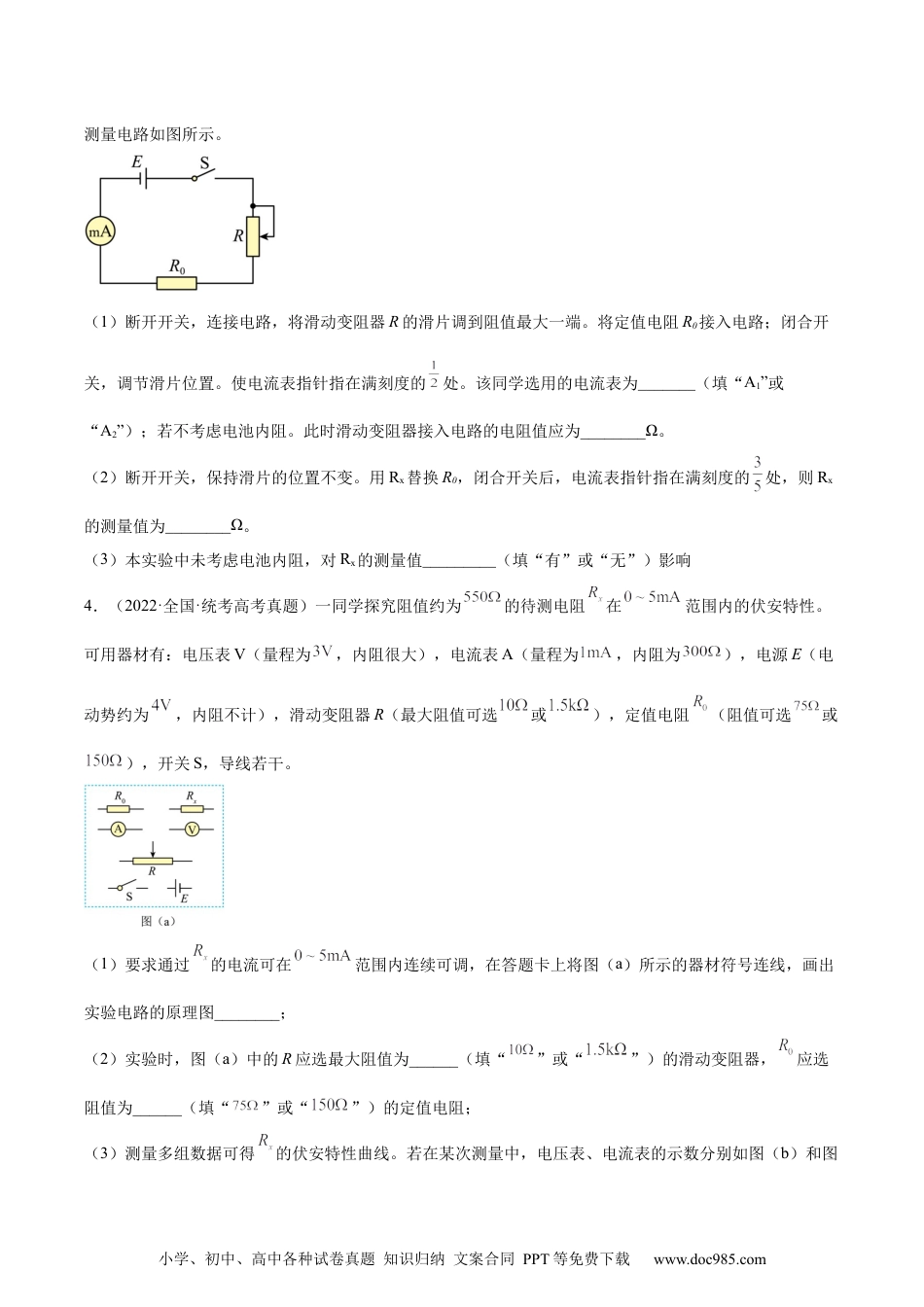

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com专题77实验七：伏安法测电阻1．（2023·天津·统考高考真题）测电阻R大小。（1）同学们首先用欧姆表×1档位大致测出电阻阻值大小，如图，则电阻大小读数为_________Ω。同学们继续使用学生电源（4V）组装下图电路进行实验，其中电表可以从如下中进行选择：（括号中为电表量程及内阻）A．电压表V1（0—15V，15kΩ）B．电压表V2（0—3V，3kΩ）C．电流表A1（0—3A）D．电流表A2（0—0.6A）作者的备注：原卷画出了实物图，这里还原出的是电路图。（2）应选择电压表_________，电流表_________。（填器材前字母）（3）下列哪些说法是正确的？_________A．电压表分流属于系统误差B．实验开始前滑动变阻器滑片应该调到b端C．如图所示的电路，可以通过调节滑片使电压表示数为0D．多组实验可以减小系统误差2．（2022·北京·高考真题）物理实验一般都涉及实验目的、实验原理、实验仪器、实验方法、实验操作、数据分析等。（1）用电压表（内阻约为）和电流表（内阻约为）测量一个电阻的阻值（约为）。要求尽量减小实验误差，应该选择的测量电路是图1中的______________（选填“甲”或“乙”）。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com（2）一多用电表表盘上的电阻刻度线正中间标有“15”字样。用它测量约电阻的阻值，下列实验步骤正确的操作顺序为______________（填各实验步骤前的字母）。A．将选择开关置于“”位置B．将选择开关置于“”位置C．将两表笔分别接触待测电阻两端，读出其阻值后随即断开D．将两表笔直接接触，调节欧姆调零旋钮，使指针指向“0”（3）图2是“测量电源的电动势和内电阻”实验的电路图。某同学在实验中，闭合开关后，发现无论怎么移动滑动变阻器的滑片，电压表有示数且不变，电流表始终没有示数。为查找故障，在其他连接不变的情况下，他将电压表连接a位置的导线端分别试触b、c、d三个位置，发现试触b、c时，电压表有示数；试触d时，电压表没有示数。若电路中仅有一处故障，则______________（选填选项前的字母）。A．导线断路B．滑动变阻器断路C．导线断路D．滑动变阻器短路3．（2022·山东·统考高考真题）某同学利用实验室现有器材，设计了一个测量电阻阻值的实验。实验器材：干电池E（电动势1.5V，内阻未知）；电流表A1（量程10mA，内阻为90Ω）；电流表A2（量程30mA，内阻为30Ω）；定值电阻R0（阻值为150Ω）；滑动变阻器R（最大阻值为100Ω）；待测电阻Rx；开关S，导线若干。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com测量电路如图所示。（1）断开开关，连接电路，将滑动变阻器R的滑片调到阻值最大一端。将定值电阻R0接入电路；闭合开关，调节滑片位置。使电流表指针指在满刻度的处。该同学选用的电流表为_______（填“A1”或“A2”）；若不考虑电池内阻。此时滑动变阻器接入电路的电阻值应为________Ω。（2）断开开关，保持滑片的位置不变。用Rx替换R0，闭合开关后，电流表指针指在满刻度的处，则Rx的测量值为________Ω。（3）本实验中未考虑电池内阻，对Rx的测量值_________（填“有”或“无”）影响4．（2022·全国·统考高考真题）一同学探究阻值约为的待测电阻在范围内的伏安特性。可用器材有：电压表V（量程为，内阻很大），电流表A（量程为，内阻为），电源E（电动势约为，内阻不计），滑动变阻器R（最大阻值可选或），定值电阻（阻值可选或），开关S，导线若干。（1）要求通过的电流可在范围内连续可调，在答题卡上将图（a）所示的器材符号连线，画出实验电路的原理图________；（2）实验时，图（a）中的R应选最大阻值为______（填“”或“”）的滑动变阻器，应选阻值为______（填“”或“”）的定值电阻；（3）测量多组数据可得的伏安特性曲线。若在某次测量中，电压表、电流表的示数分别如图（b）和图小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com（c）所示，则此时两端的电压为______V，流过的电流为_____，此组数据得到的的阻值为______（保留3位有效数字）。5．（...
