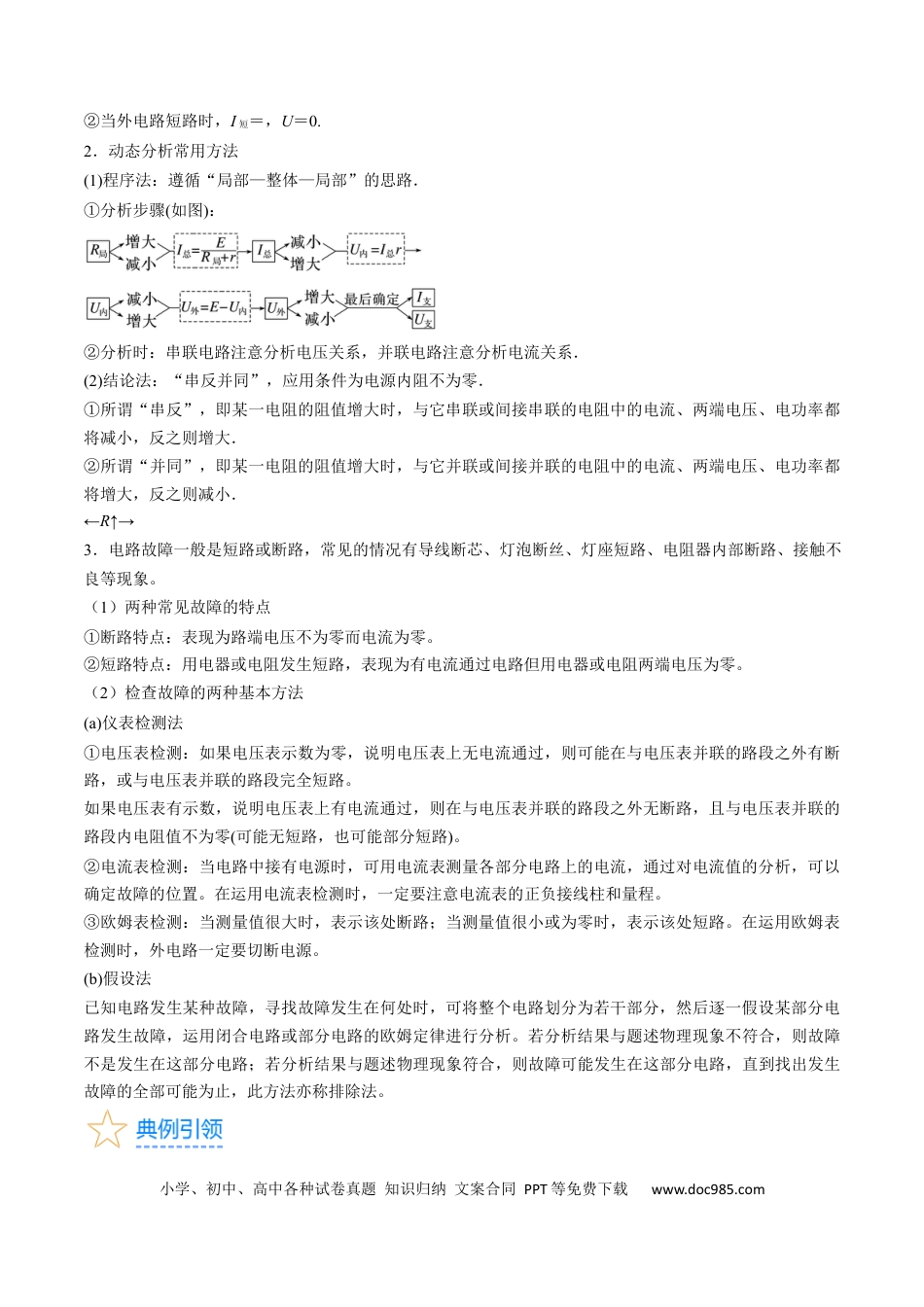

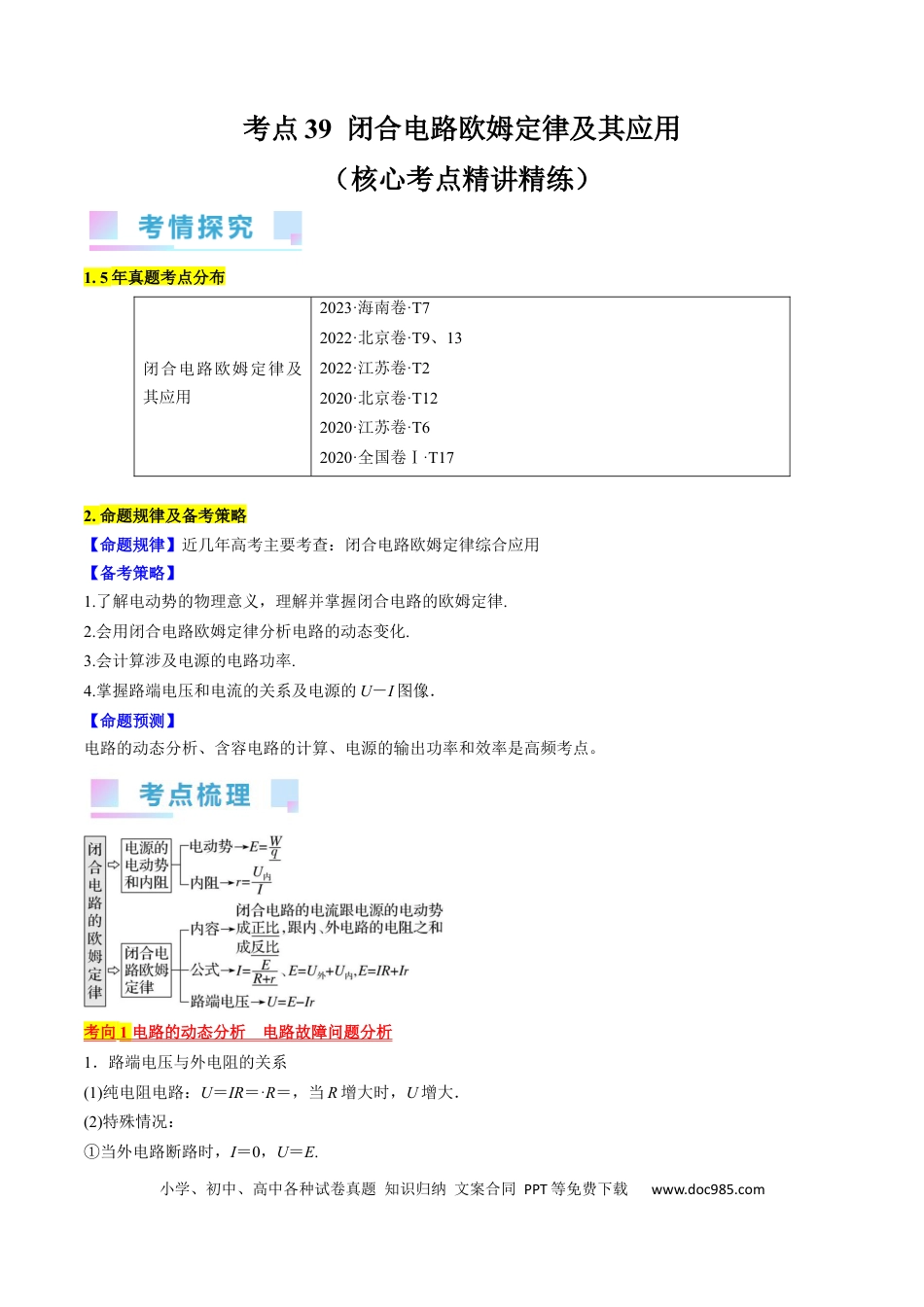

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com考点39闭合电路欧姆定律及其应用（核心考点精讲精练）1.5年真题考点分布闭合电路欧姆定律及其应用2023·海南卷·T72022·北京卷·T9、132022·江苏卷·T22020·北京卷·T122020·江苏卷·T62020·全国卷Ⅰ·T172.命题规律及备考策略【命题规律】近几年高考主要考查：闭合电路欧姆定律综合应用【备考策略】1.了解电动势的物理意义，理解并掌握闭合电路的欧姆定律.2.会用闭合电路欧姆定律分析电路的动态变化.3.会计算涉及电源的电路功率.4.掌握路端电压和电流的关系及电源的U－I图像．【命题预测】电路的动态分析、含容电路的计算、电源的输出功率和效率是高频考点。考向1电路的动态分析电路故障问题分析1．路端电压与外电阻的关系(1)纯电阻电路：U＝IR＝·R＝，当R增大时，U增大．(2)特殊情况：①当外电路断路时，I＝0，U＝E.小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com②当外电路短路时，I短＝，U＝0.2．动态分析常用方法(1)程序法：遵循“局部—整体—局部”的思路．①分析步骤(如图)：②分析时：串联电路注意分析电压关系，并联电路注意分析电流关系．(2)结论法：“串反并同”，应用条件为电源内阻不为零．①所谓“串反”，即某一电阻的阻值增大时，与它串联或间接串联的电阻中的电流、两端电压、电功率都将减小，反之则增大．②所谓“并同”，即某一电阻的阻值增大时，与它并联或间接并联的电阻中的电流、两端电压、电功率都将增大，反之则减小．←R↑→3．电路故障一般是短路或断路，常见的情况有导线断芯、灯泡断丝、灯座短路、电阻器内部断路、接触不良等现象。（1）两种常见故障的特点①断路特点：表现为路端电压不为零而电流为零。②短路特点：用电器或电阻发生短路，表现为有电流通过电路但用电器或电阻两端电压为零。（2）检查故障的两种基本方法(a)仪表检测法①电压表检测：如果电压表示数为零，说明电压表上无电流通过，则可能在与电压表并联的路段之外有断路，或与电压表并联的路段完全短路。如果电压表有示数，说明电压表上有电流通过，则在与电压表并联的路段之外无断路，且与电压表并联的路段内电阻值不为零(可能无短路，也可能部分短路)。②电流表检测：当电路中接有电源时，可用电流表测量各部分电路上的电流，通过对电流值的分析，可以确定故障的位置。在运用电流表检测时，一定要注意电流表的正负接线柱和量程。③欧姆表检测：当测量值很大时，表示该处断路；当测量值很小或为零时，表示该处短路。在运用欧姆表检测时，外电路一定要切断电源。(b)假设法已知电路发生某种故障，寻找故障发生在何处时，可将整个电路划分为若干部分，然后逐一假设某部分电路发生故障，运用闭合电路或部分电路的欧姆定律进行分析。若分析结果与题述物理现象不符合，则故障不是发生在这部分电路；若分析结果与题述物理现象符合，则故障可能发生在这部分电路，直到找出发生故障的全部可能为止，此方法亦称排除法。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com（2023秋·辽宁盘锦·高三辽河油田第二高级中学校考期末）如图所示电路中，电源电动势为E，内阻为r。开关S闭合后，平行金属板中的带电液滴处于静止状态，电流表和电压表均为理想电表，为光敏电阻（阻值随光照强度的增大而减小），当光照强度减小时，下列说法正确的是（）A．的功率不变B．电压表、电流表示数都增大C．电压表示数增大，电流表示数减小D．电容器C所带电荷量增加，液滴向上加速运动（2023秋·北京海淀·高三人大附中校考开学考试）如图所示电路，电源内阻不可忽略。开关S闭合后，在变阻器R0的滑动端向下滑动的过程中（）A．电压表与电流表的示数都增大B．电压表与电流表的示数都减小C．电源的输出功率一定增大D．电源的效率（输出功率与总功率的比值）一定增大考向2闭合电路的功率及效率问题1.电源的功率和效率总功率任意电路：P总＝EI＝P出＋P内纯电阻电路：P总＝I2（R＋r）＝E2R+r内部功率P内＝I2r＝P总－P出输出功率任意电路：P出＝UI＝P总－P内纯电阻电路：P出＝I2R＝E...
