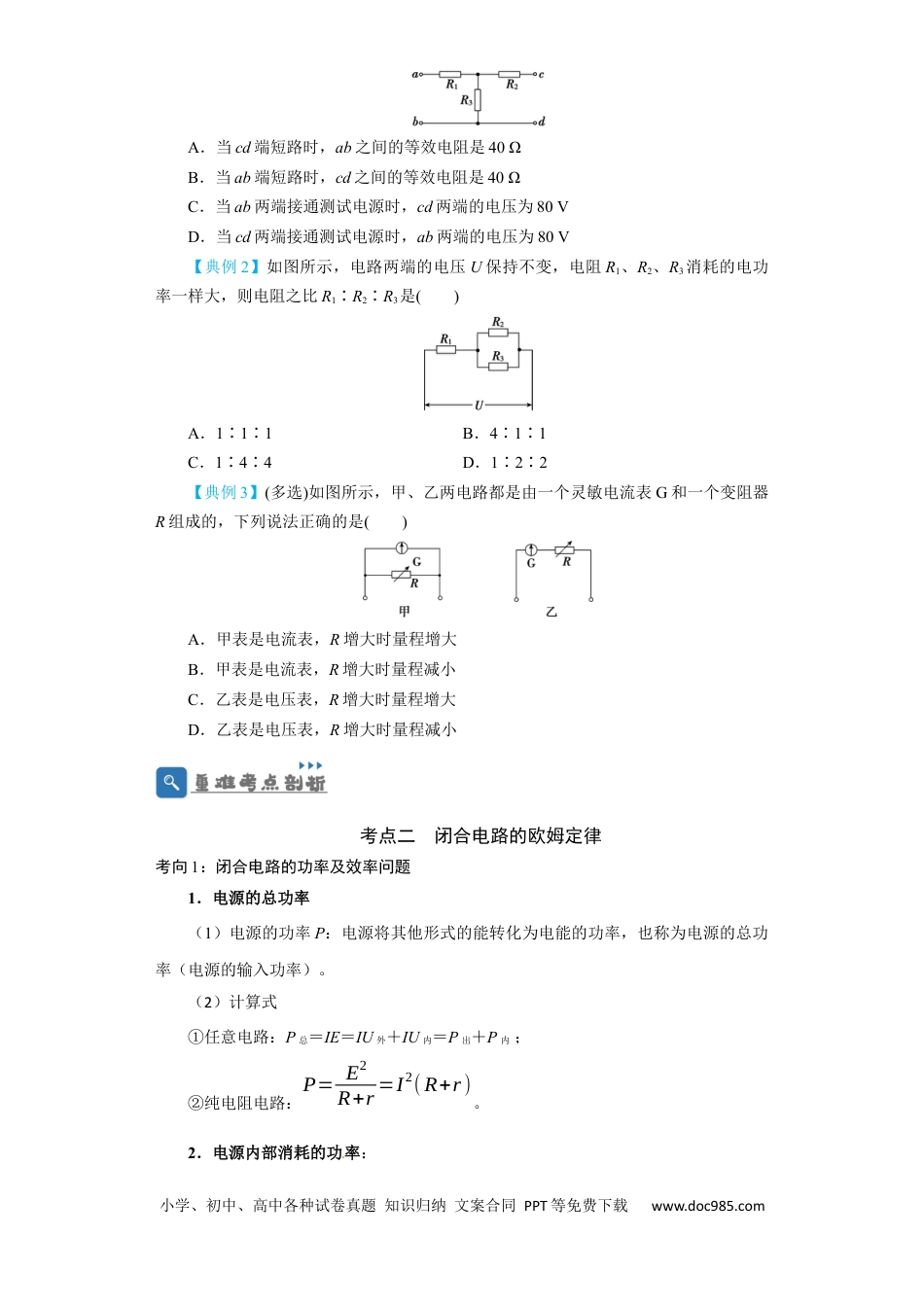

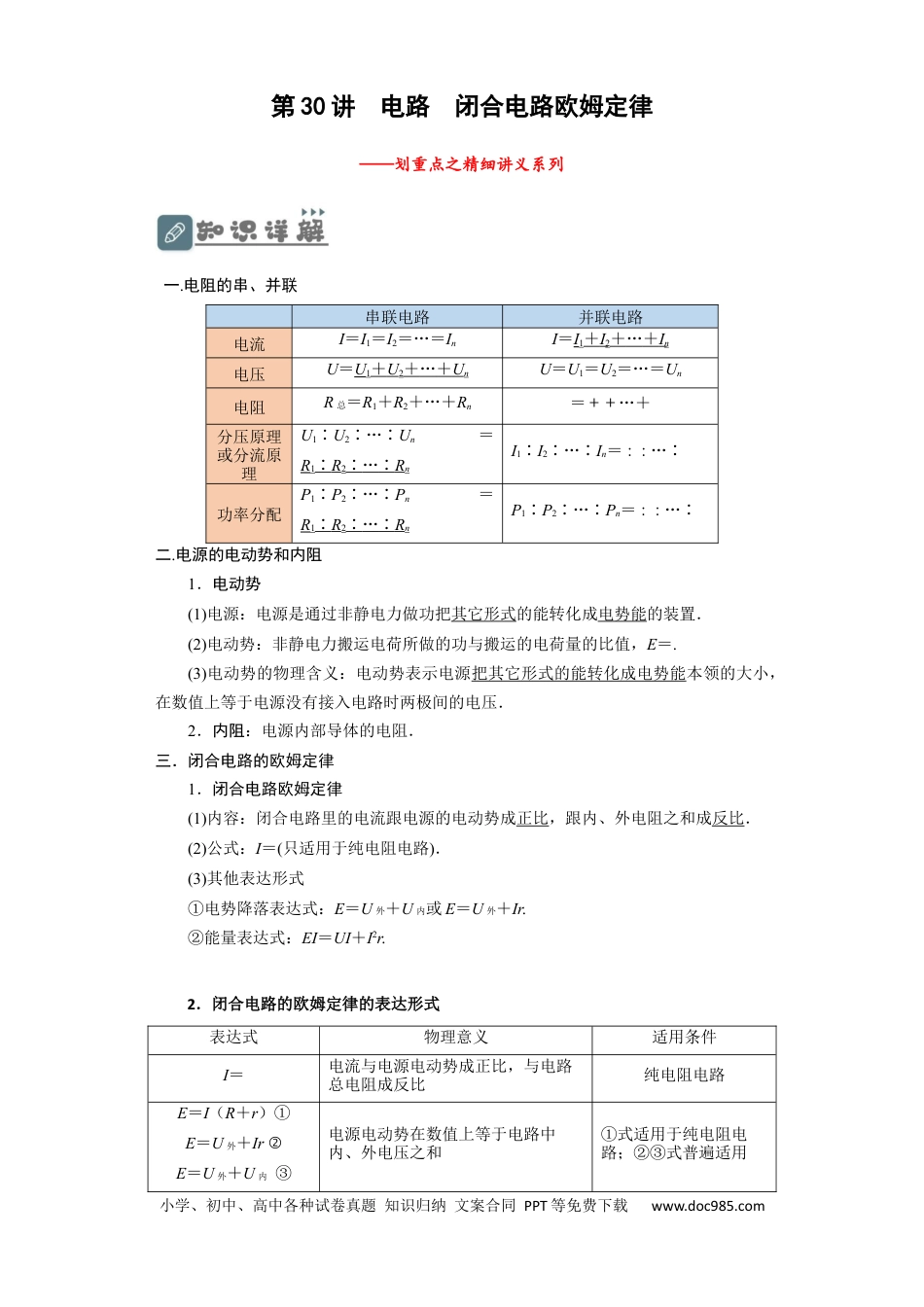

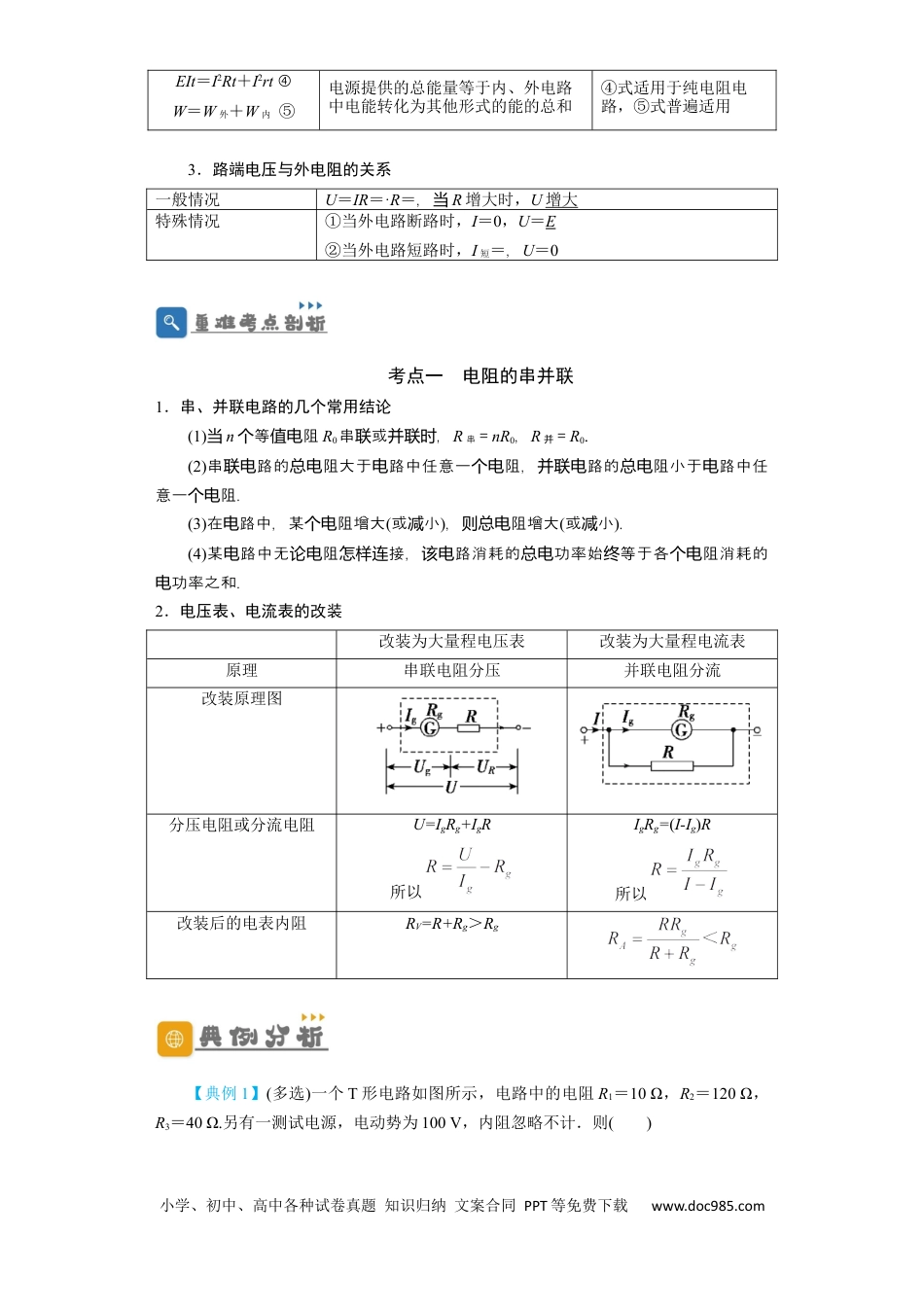

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第30讲电路闭合电路欧姆定律——划重点之精细讲义系列一.电阻的串、并联串联电路并联电路电流I＝I1＝I2＝…＝InI＝I1＋I2＋…＋In电压U＝U1＋U2＋…＋UnU＝U1＝U2＝…＝Un电阻R总＝R1＋R2＋…＋Rn＝＋＋…＋分压原理或分流原理U1∶U2∶…∶Un＝R1∶R2∶…∶RnI1∶I2∶…∶In＝∶∶…∶功率分配P1∶P2∶…∶Pn＝R1∶R2∶…∶RnP1∶P2∶…∶Pn＝∶∶…∶二.电源的电动势和内阻1．电动势(1)电源：电源是通过非静电力做功把其它形式的能转化成电势能的装置．(2)电动势：非静电力搬运电荷所做的功与搬运的电荷量的比值，E＝.(3)电动势的物理含义：电动势表示电源把其它形式的能转化成电势能本领的大小，在数值上等于电源没有接入电路时两极间的电压．2．内阻：电源内部导体的电阻．三．闭合电路的欧姆定律1．闭合电路欧姆定律(1)内容：闭合电路里的电流跟电源的电动势成正比，跟内、外电阻之和成反比．(2)公式：I＝(只适用于纯电阻电路)．(3)其他表达形式①电势降落表达式：E＝U外＋U内或E＝U外＋Ir.②能量表达式：EI＝UI＋I2r.2．闭合电路的欧姆定律的表达形式表达式物理意义适用条件I＝电流与电源电动势成正比，与电路总电阻成反比纯电阻电路E＝I（R＋r）①E＝U外＋Ir②E＝U外＋U内③电源电动势在数值上等于电路中内、外电压之和①式适用于纯电阻电路；②③式普遍适用小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comEIt＝I2Rt＋I2rt④W＝W外＋W内⑤电源提供的总能量等于内、外电路中电能转化为其他形式的能的总和④式适用于纯电阻电路，⑤式普遍适用3．路端电压与外电阻的关系一般情况U＝IR＝·R＝，当R增大时，U增大特殊情况①当外电路断路时，I＝0，U＝E②当外电路短路时，I短＝，U＝0考点一电阻的串并联1．串、并联电路的几个常用结论(1)当n等阻个值电R0串或，联并联时R串＝nR0，R并＝R0.(2)串路的阻大于路中任意一阻，路的阻小于路中任联电总电电个电并联电总电电意一阻．个电(3)在路中，某阻增大电个电(或小减)，阻增大则总电(或小减)．(4)某路中无阻接，路消耗的功率始等于各阻消耗的电论电怎样连该电总电终个电功率之和．电2．电压表、电流表的改装改装为大量程电压表改装为大量程电流表原理串联电阻分压并联电阻分流改装原理图分压电阻或分流电阻U=IgRg+IgR所以IgRg=(I-Ig)R所以改装后的电表内阻RV=R+Rg＞Rg【典例1】(多选)一个T形电路如图所示，电路中的电阻R1＝10Ω，R2＝120Ω，R3＝40Ω.另有一测试电源，电动势为100V，内阻忽略不计．则()小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．当cd端短路时，ab之间的等效电阻是40ΩB．当ab端短路时，cd之间的等效电阻是40ΩC．当ab两端接通测试电源时，cd两端的电压为80VD．当cd两端接通测试电源时，ab两端的电压为80V【典例2】如图所示，电路两端的电压U保持不变，电阻R1、R2、R3消耗的电功率一样大，则电阻之比R1∶R2∶R3是()A．1∶1∶1B．4∶1∶1C．1∶4∶4D．1∶2∶2【典例3】(多选)如图所示，甲、乙两电路都是由一个灵敏电流表G和一个变阻器R组成的，下列说法正确的是()A．甲表是电流表，R增大时量程增大B．甲表是电流表，R增大时量程减小C．乙表是电压表，R增大时量程增大D．乙表是电压表，R增大时量程减小考点二闭合电路的欧姆定律考向1：闭合电路的功率及效率问题1．电源的总功率（1）电源的功率P：电源将其他形式的能转化为电能的功率，也称为电源的总功率（电源的输入功率）。（2）计算式①任意电路：P总＝IE＝IU外＋IU内＝P出＋P内；②纯电阻电路：P=E2R+r=I2(R+r)。2．电源内部消耗的功率：小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com（1）电源内阻的热功率，也称为电源的损耗功率。[来源:学科网ZXXK]（2）计算式：P内＝I2rP内＝I2r＝U内I＝P总－P出。3．电源的输出功率（1）电源输出功率P：外电路上消耗的功率。（2）计算式：①任意电路：P出＝UI＝EI－I2r＝P总－P内，②纯电阻电路：P出＝I2R＝＝（只适用于外电路为纯电阻的电路）。4．功率分配...
