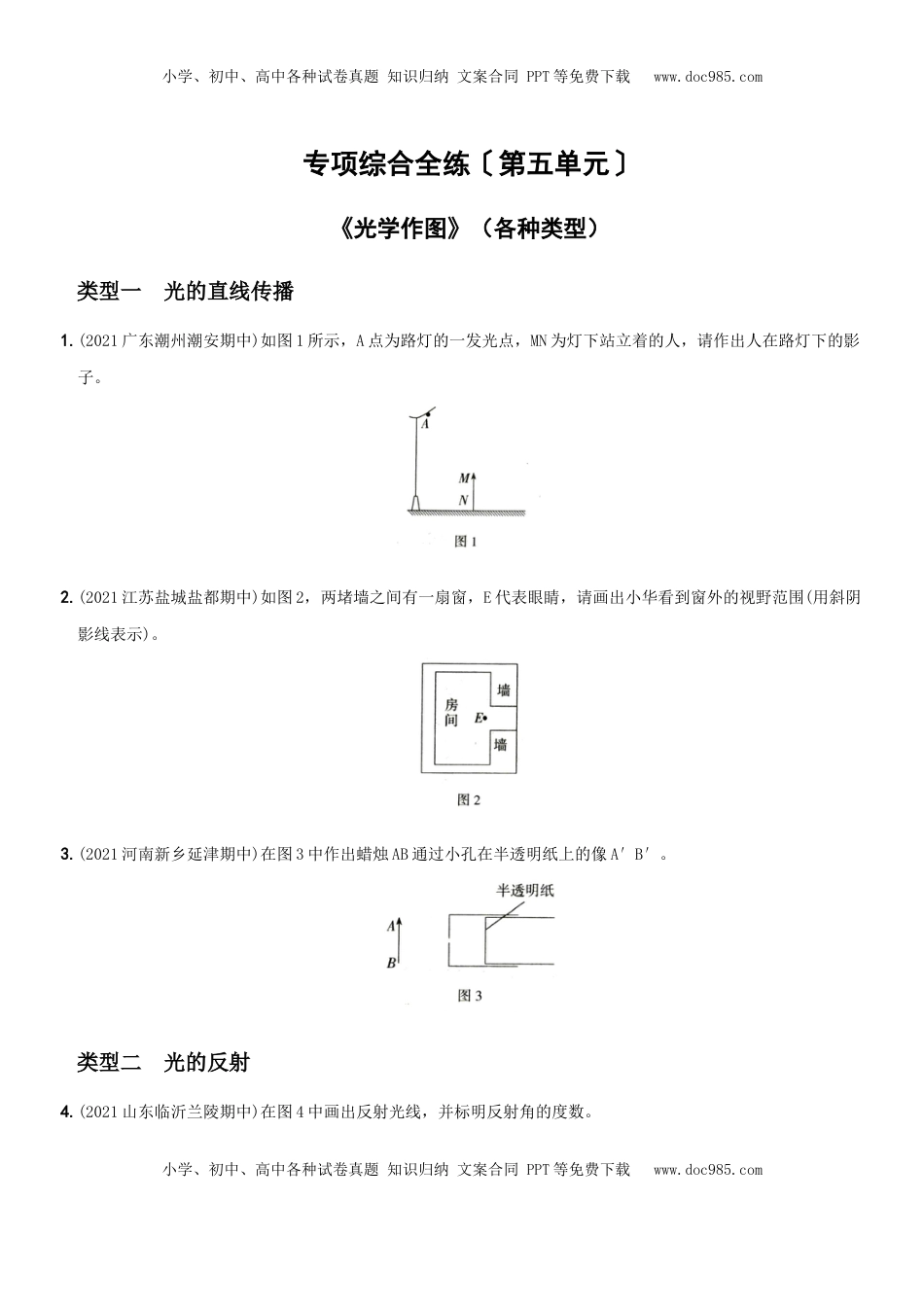

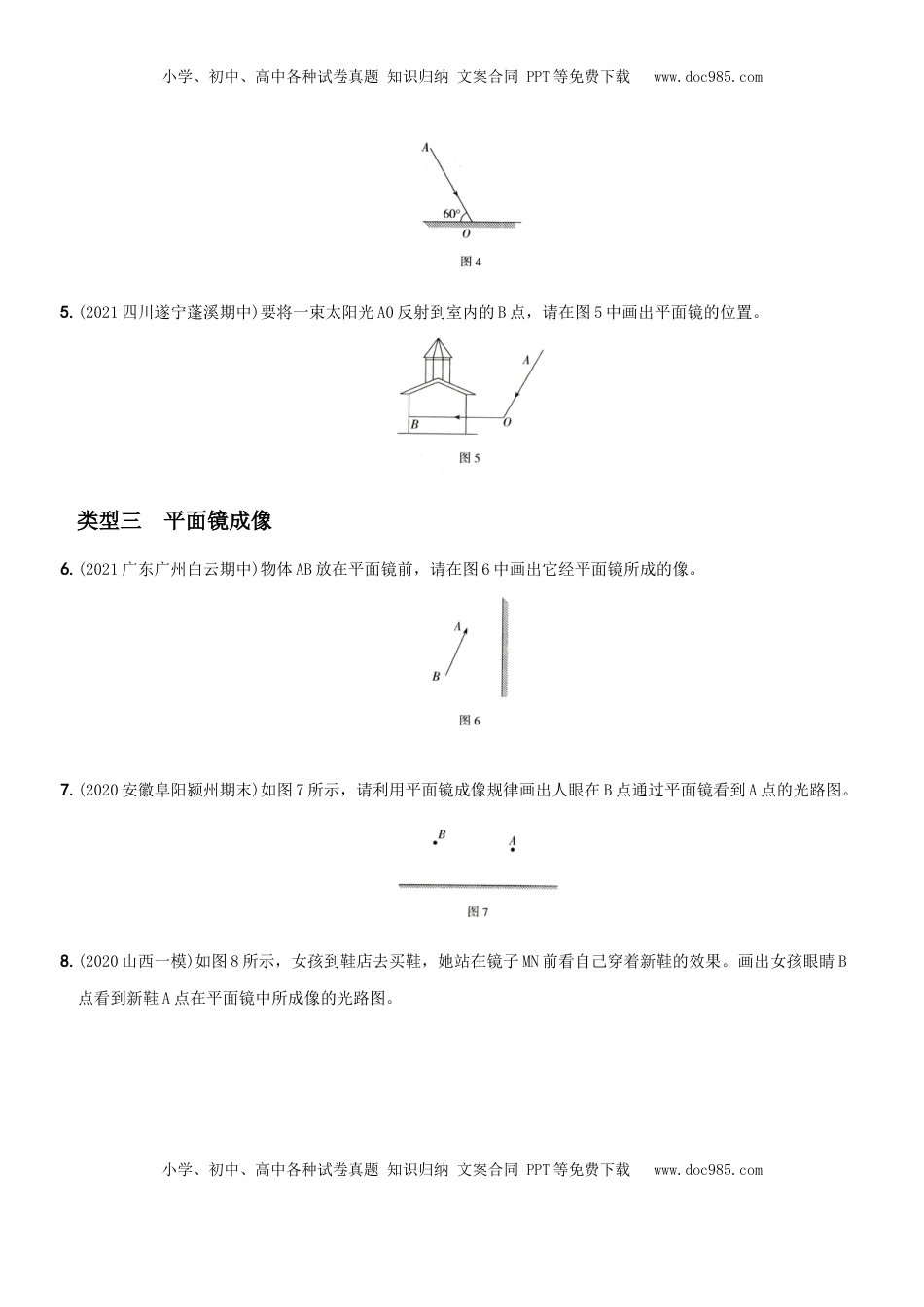

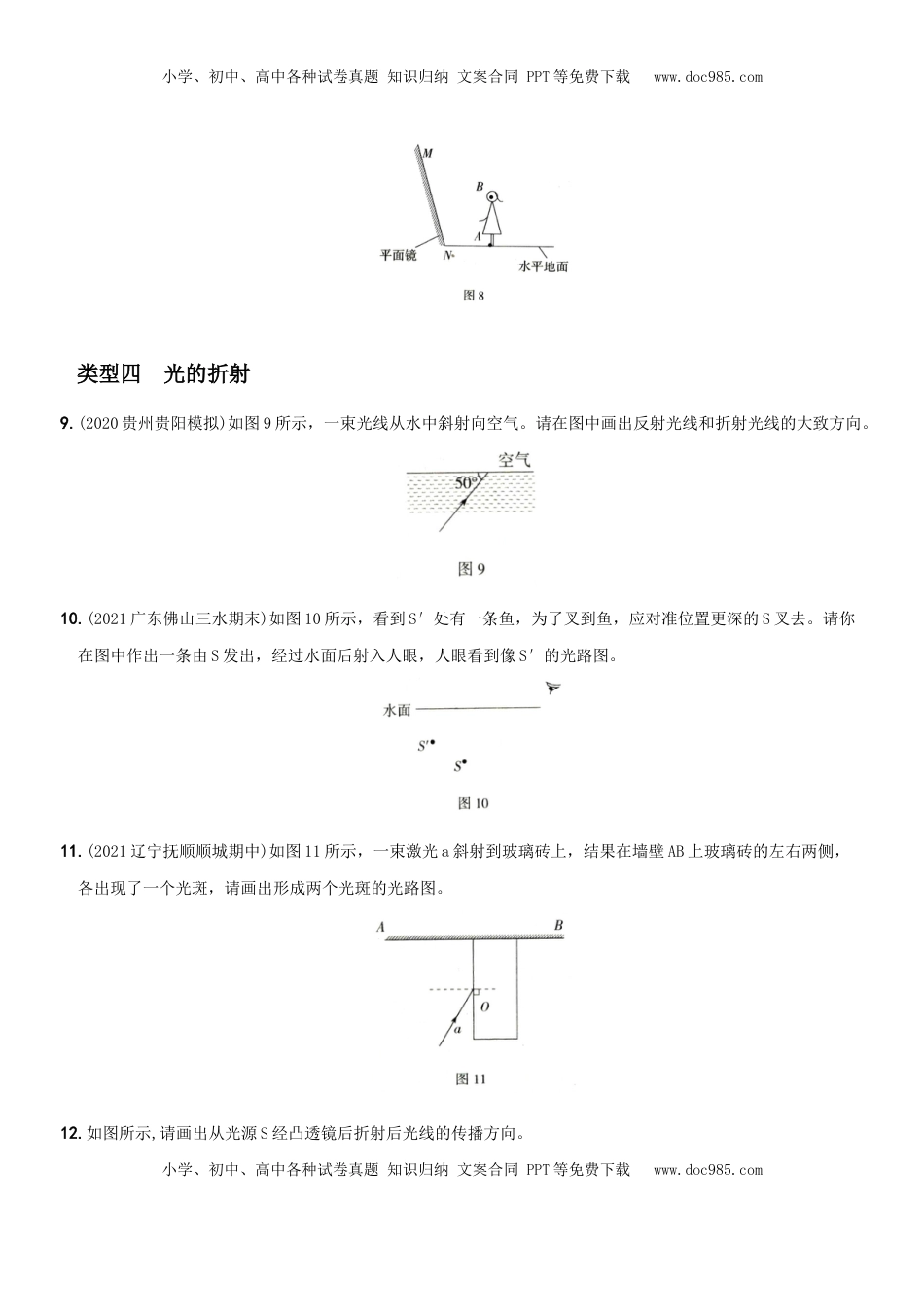

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com专项综合全练〔第五单元〕《光学作图》（各种类型）类型一光的直线传播1.(2021广东潮州潮安期中)如图1所示，A点为路灯的一发光点，MN为灯下站立着的人，请作出人在路灯下的影子。2.(2021江苏盐城盐都期中)如图2，两堵墙之间有一扇窗，E代表眼睛，请画出小华看到窗外的视野范围(用斜阴影线表示)。3.(2021河南新乡延津期中)在图3中作出蜡烛AB通过小孔在半透明纸上的像A′B′。类型二光的反射4.(2021山东临沂兰陵期中)在图4中画出反射光线，并标明反射角的度数。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com5.(2021四川遂宁蓬溪期中)要将一束太阳光A0反射到室内的B点，请在图5中画出平面镜的位置。类型三平面镜成像6.(2021广东广州白云期中)物体AB放在平面镜前，请在图6中画出它经平面镜所成的像。7.(2020安徽阜阳颍州期末)如图7所示，请利用平面镜成像规律画出人眼在B点通过平面镜看到A点的光路图。8.(2020山西一模)如图8所示，女孩到鞋店去买鞋，她站在镜子MN前看自己穿着新鞋的效果。画出女孩眼睛B点看到新鞋A点在平面镜中所成像的光路图。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com类型四光的折射9.(2020贵州贵阳模拟)如图9所示，一束光线从水中斜射向空气。请在图中画出反射光线和折射光线的大致方向。10.(2021广东佛山三水期末)如图10所示，看到S′处有一条鱼，为了叉到鱼，应对准位置更深的S叉去。请你在图中作出一条由S发出，经过水面后射入人眼，人眼看到像S′的光路图。11.(2021辽宁抚顺顺城期中)如图11所示，一束激光a斜射到玻璃砖上，结果在墙壁AB上玻璃砖的左右两侧，各出现了一个光斑，请画出形成两个光斑的光路图。12.如图所示,请画出从光源S经凸透镜后折射后光线的传播方向。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com13.(2020西藏中考)请你完成图13中的光路图。类型六综合作图14.(2020内蒙古鄂尔多斯中考)如图14是投影仪的简化结构图。请在图中画出入射光线经凸透镜折射及再经平面镜反射后的光路图。15.(2020辽宁鞍山铁西二模)水面下有一点光源S刚好与凹透镜左侧虚焦点F在水中的像重合，S发出的一条光线经水面和凹透镜两次折射后平行于凹透镜的主光轴射出，如图15所示。请你画出点光源S的位置，并完成该光路。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪《参考答案及解析》专项综合全练(七)光学作图.1.[答案]如图所示[解析]过A点和人的头顶M作一条光线，这条光线和地面的交点就是影子的最右端的位置。2.[答案]如图所示[解析]E代表眼睛，分别作过墙的右下端和右上端的射向E点的两条光线，则窗外两条光线之间为小华看到窗外的视野范围。3.[答案]如图所示[解析]通过小孔分别作出端点A、B的像点A′、B′，连接A′、B′即得物体AB的像。4.[答案]如图所示小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com[解析]先过入射点垂直于反射面作出法线，入射光线与反射面的夹角为60°，则入射角为90°-60°=30°；由光的反射定律可知，反射角也为30°；根据反射光线、人射光线分居法线两侧，在法线右侧画出反...
