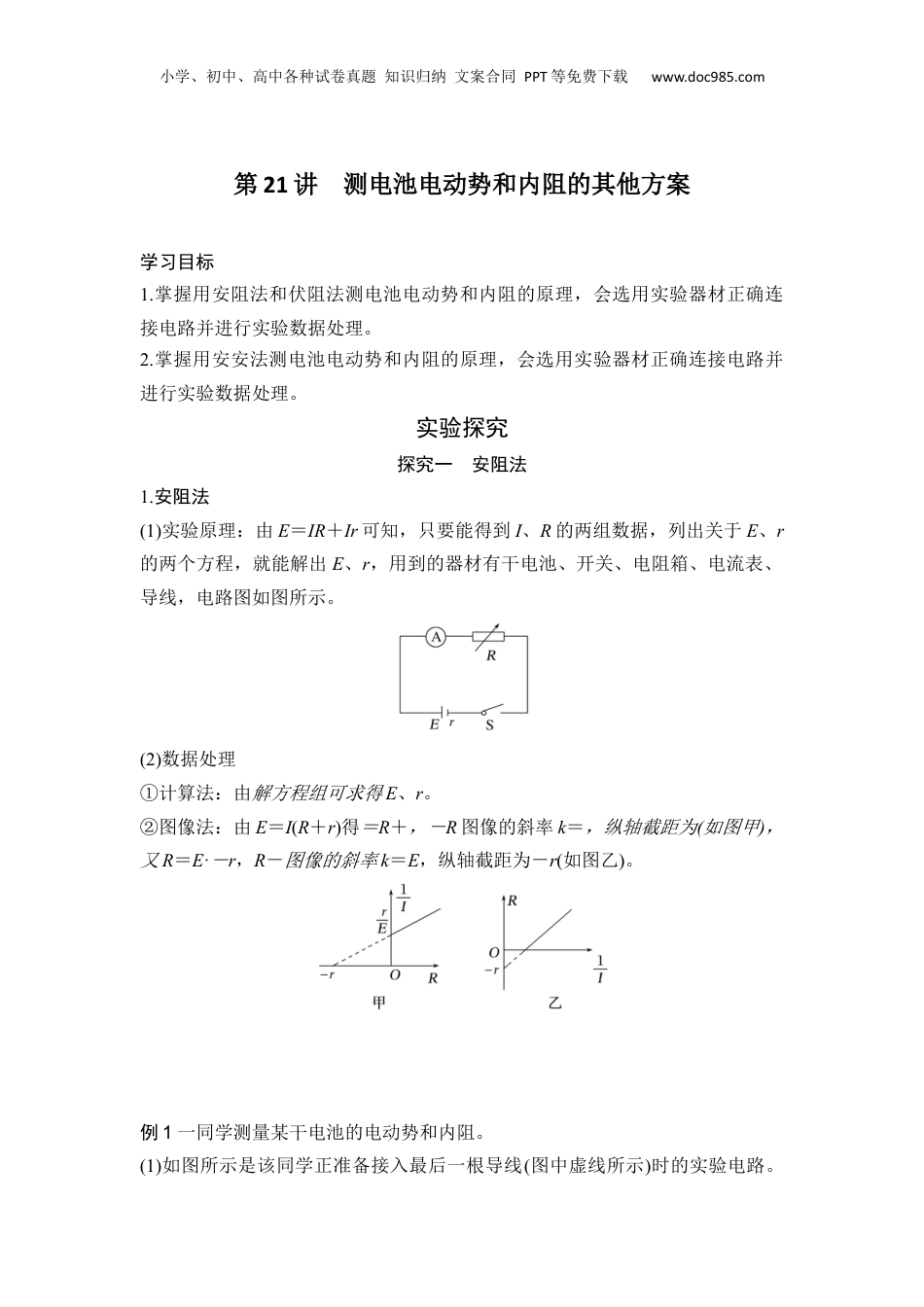

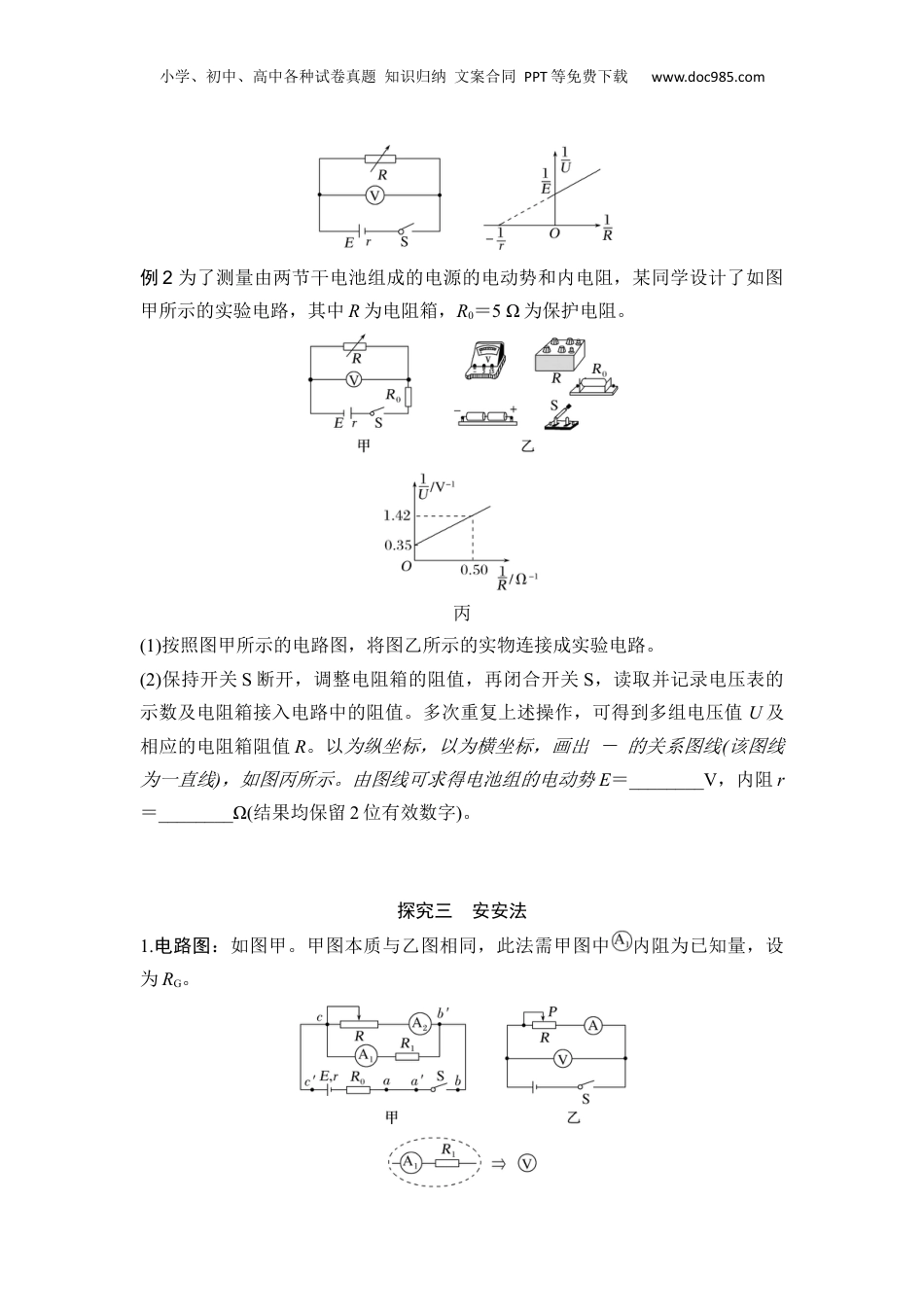

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第21讲测电池电动势和内阻的其他方案学习目标1.掌握用安阻法和伏阻法测电池电动势和内阻的原理，会选用实验器材正确连接电路并进行实验数据处理。2.掌握用安安法测电池电动势和内阻的原理，会选用实验器材正确连接电路并进行实验数据处理。实验探究探究一安阻法1.安阻法(1)实验原理：由E＝IR＋Ir可知，只要能得到I、R的两组数据，列出关于E、r的两个方程，就能解出E、r，用到的器材有干电池、开关、电阻箱、电流表、导线，电路图如图所示。(2)数据处理①计算法：由解方程组可求得E、r。②图像法：由E＝I(R＋r)得＝R＋，－R图像的斜率k＝，纵轴截距为(如图甲)，又R＝E·－r，R－图像的斜率k＝E，纵轴截距为－r(如图乙)。例1一同学测量某干电池的电动势和内阻。(1)如图所示是该同学正准备接入最后一根导线(图中虚线所示)时的实验电路。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com请指出图中在器材操作上存在的两个不妥之处____________；________________。(2)实验测得的电阻箱阻值R和理想电流表示数I，以及计算出的数据见下表：R/Ω8.07.06.05.04.0I/A0.150.170.190.220.26/A－16.75.95.34.53.8根据表中数据，在如图方格纸上作出R－关系图像。由图像可计算出该干电池的电动势为______V(结果保留3位有效数字)；内阻为________Ω(结果保留2位有效数字)。探究二伏阻法1.实验原理：由E＝U＋r知，如果能得到U、R的两组数据，列出关于E、r的两个方程，就能解出E、r，用到的器材是干电池、开关、电阻箱、电压表，电路图如图所示。2.数据处理(1)计算法：由解方程组可求得E、r。(2)图像法：由E＝U＋r得＝＋·，故－图像的斜率k＝，纵轴截距为，如图所示，由图像的斜率和截距求解。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com例2为了测量由两节干电池组成的电源的电动势和内电阻，某同学设计了如图甲所示的实验电路，其中R为电阻箱，R0＝5Ω为保护电阻。丙(1)按照图甲所示的电路图，将图乙所示的实物连接成实验电路。(2)保持开关S断开，调整电阻箱的阻值，再闭合开关S，读取并记录电压表的示数及电阻箱接入电路中的阻值。多次重复上述操作，可得到多组电压值U及相应的电阻箱阻值R。以为纵坐标，以为横坐标，画出－的关系图线(该图线为一直线)，如图丙所示。由图线可求得电池组的电动势E＝________V，内阻r＝________Ω(结果均保留2位有效数字)。探究三安安法1.电路图：如图甲。甲图本质与乙图相同，此法需甲图中内阻为已知量，设为RG。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com2.实验原理E＝I1(RG＋R1)＋I2(R0＋r)3.数据处理(1)计算法由解方程组可求得E，r。(2)图像法由E＝I1(RG＋R1)＋I2(R0＋r)得I1＝－I2，故丙图中纵轴截距为，斜率的大小为。例3实验室中准备了下列器材：A.待测干电池(电动势约为1.5V，内阻约为1.0Ω)B.电流表A1(满偏电流1.5mA，内阻为10Ω)C.电流表A2(量程0～0.60A，内阻约为0.10Ω)D.电压表V(量程0～15V，内阻约为10kΩ)E.滑动变阻器R1(0～20Ω，2A)F.滑动变阻器R2(0～100Ω，1A)G.电阻箱R3：最大阻值为999.9Ω，允许通过的最大电流是0.6AH.开关一个，导线若干(1)若要将电流表A1改装成量程为1.5V的电压表，需给该电流表串联一个________Ω的电阻。(2)为了测量电池的电动势和内阻，小明按图(a)设计好了测量的电路图，在图(a)中，甲是________，乙是________(填器材前面的序号)。(3)为了能较为准确地进行测量和操作方便，图(a)所示的测量电路中，滑动变阻器应选________(填器材前面的序号)。(4)图(b)为小明根据图(a)的测量电路测得的实验数据作出的I1－I2图线(I1为电表乙的示数，I2为电表甲的示数)，由该图线可得：被测干电池的电动势E＝________V，内阻r＝________Ω(保留2位小数)。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com巩固练习1.(安阻法)某实验小组需测量电池的电动势和内阻，器材有：一节待测电池、一个单刀双掷开关、一个定值电阻(阻值为R0)、一个电流表(...
