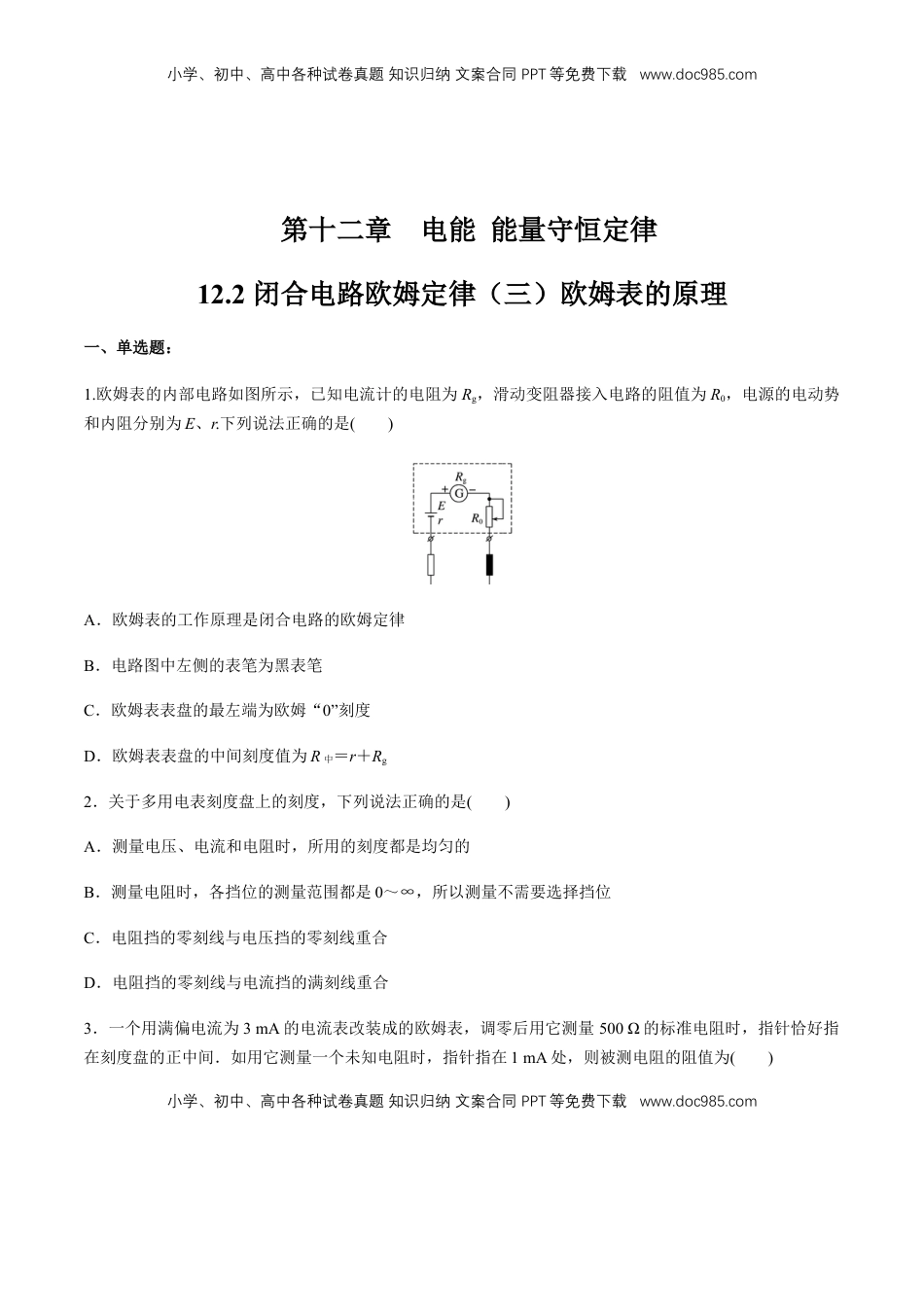

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第十二章电能能量守恒定律12.2闭合电路欧姆定律（三）欧姆表的原理一、单选题：1.欧姆表的内部电路如图所示，已知电流计的电阻为Rg，滑动变阻器接入电路的阻值为R0，电源的电动势和内阻分别为E、r.下列说法正确的是()A．欧姆表的工作原理是闭合电路的欧姆定律B．电路图中左侧的表笔为黑表笔C．欧姆表表盘的最左端为欧姆“0”刻度D．欧姆表表盘的中间刻度值为R中＝r＋Rg2．关于多用电表刻度盘上的刻度，下列说法正确的是()A．测量电压、电流和电阻时，所用的刻度都是均匀的B．测量电阻时，各挡位的测量范围都是0～∞，所以测量不需要选择挡位C．电阻挡的零刻线与电压挡的零刻线重合D．电阻挡的零刻线与电流挡的满刻线重合3．一个用满偏电流为3mA的电流表改装成的欧姆表，调零后用它测量500Ω的标准电阻时，指针恰好指在刻度盘的正中间．如用它测量一个未知电阻时，指针指在1mA处，则被测电阻的阻值为()小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．1000ΩB．5000ΩC．1500ΩD．2000Ω4.多用电表的下半部分如图甲所示，标有“2.2V0.25A”字样的小灯泡已接入电路，当多用电表的两表笔分别与小灯泡两端的接线柱a、b相接(如图乙所示)，下列想法合理的是()A．若选择开关拨到“Ω”挡的“×1”处，可测量小灯泡的电阻B．若选择开关拨到“V”挡的2.5处，可测量小灯泡的电阻C．若选择开关拨到“V”挡的2.5处，可测量小灯泡两端的电压D．若选择开关拨到“mA”挡的250处，可测量小灯泡中的电流5.某个多用电表的面板如图2所示，若表头满偏电流为1mA，内阻为1kΩ，所用电池的电动势为1.5V，内阻为0.5Ω，使用欧姆“×1”挡，若把多用电表的红、黑表笔短接时，表针恰好指在电流满刻度处．若B、C、D平分表示刻度的那段圆弧AE，则测电阻时，刻度D处对应的电阻阻值是()A．1500ΩB．1000ΩC．500ΩD．06.如图所示为欧姆表的原理示意图．其中，电流表的满偏电流为300μA，内阻rg＝100Ω，调零电阻最大值R＝50kΩ，串联的定值电阻R0＝50Ω，电池电动势E＝1.5V．用它测量电阻Rx，能准确测量的阻值范围是()小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．30～80kΩB．3～8kΩC．300～800ΩD．30～80Ω二、多选题7.下列关于多用电表欧姆挡的说法中，正确的是()A．表盘刻度是不均匀的，从零刻度处开始，刻度值越大处，刻度越疏B．红表笔是与表内的电源正极相连的C．测电阻时，首先要把红、黑表笔短接进行调零，然后再去测电阻D．为了减小误差，应尽量使指针指在中间刻度附近8.下列说法中正确的是()A．欧姆表的每一档测量范围都是0到∞B．欧姆表只能用来粗略地测量电阻C．用欧姆表测电阻，指针越接近刻度中央误差越大D．用欧姆表测电阻，指针越靠近刻度右边误差越小9.关于多用电表表面上的刻度线，下列说法中正确的是()A．直流电流刻度线和直流电压刻度线都是均匀的，可以共用一个刻度小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comB．电阻刻度是不均匀的C．电阻刻度上的零刻度与直流电流的最大刻度线相对应D．电阻刻度上的零刻度与直流电流的最大刻度线不对应三、非选择题10.把一量程6mA、内阻100Ω的电流表改装成欧姆表，电路如图6所示，现备有如下器材：A.电源E＝3V(内阻不计)；B.变阻器0～100Ω；C.变阻器0～500Ω；D.红表笔；E.黑表笔．(1)变阻器选用________．(2)红表笔接________端，黑表笔接________端．(填“M”或“N”)(3)按正确方法测量Rx，指针指在电流表2mA刻度处，则电阻值应为________；若指在电流表3mA刻度处，则电阻值应为________．11.如图所示是把量程为3mA的电流表改装成欧姆表的示意图，其中电源电动势E＝1.5V...
