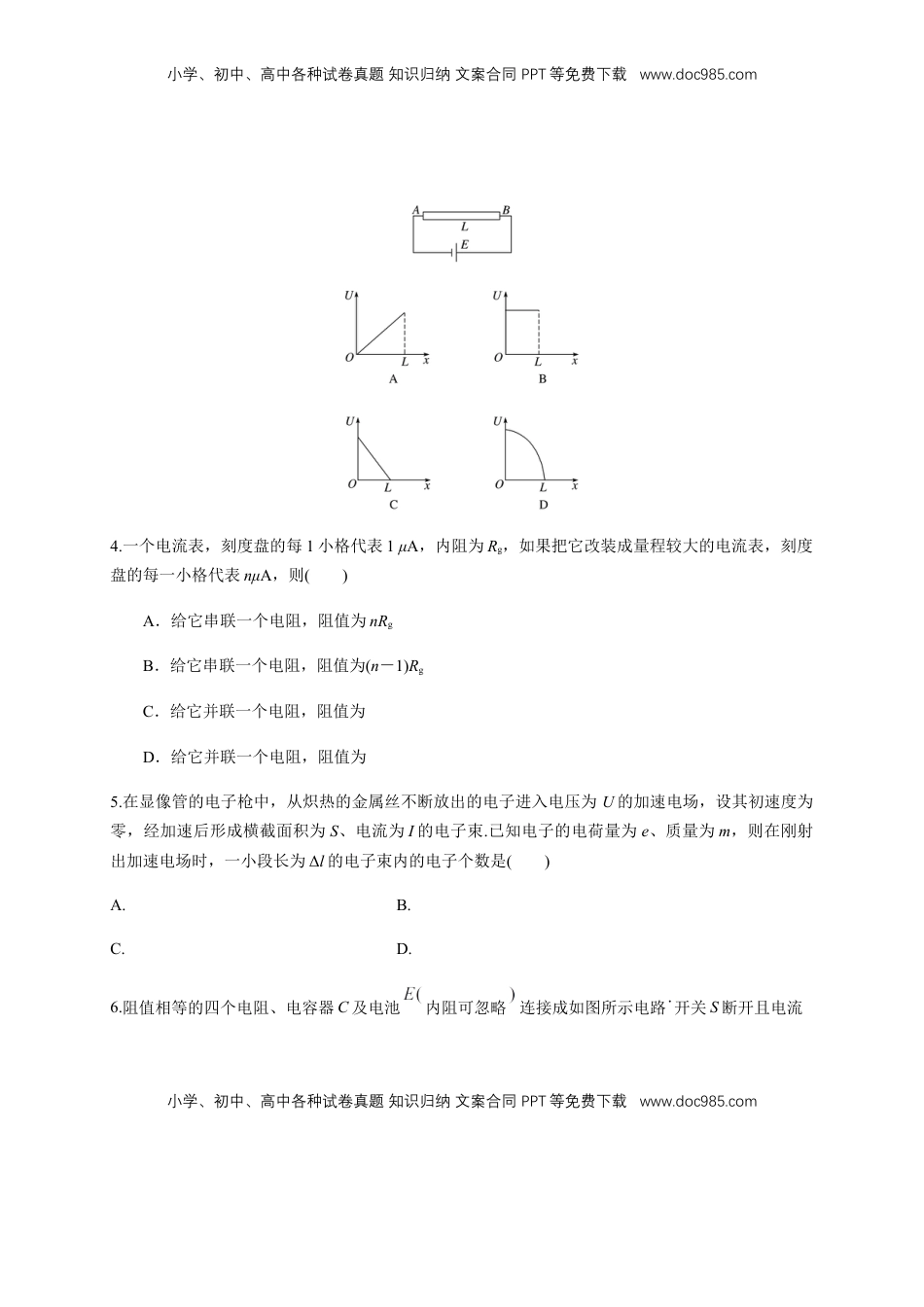

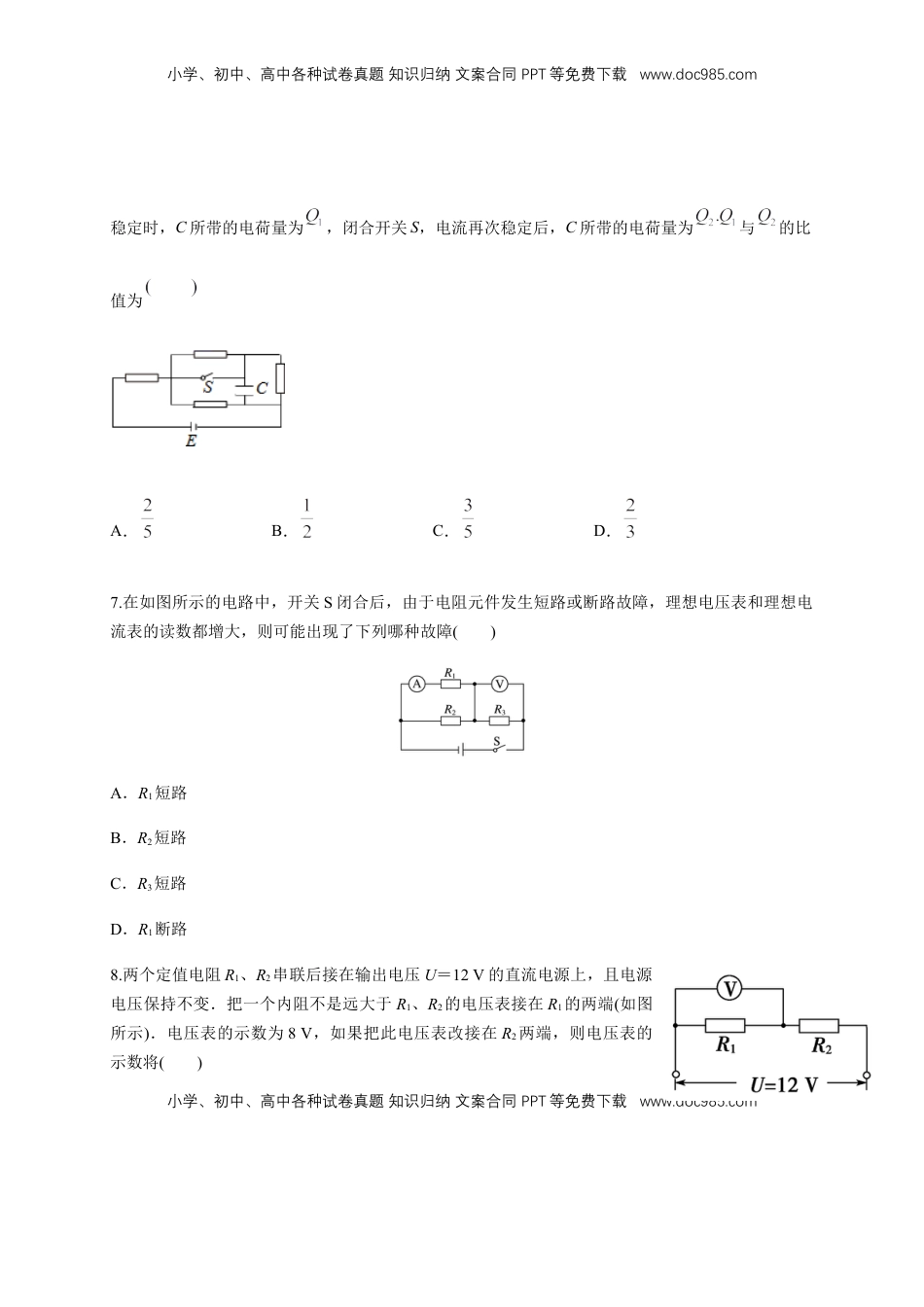

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第十一章电路及其应用单元检测（B卷）一、单选题：(每题4分，共计32分)1.鸟儿落在110KV的高压输电线上，虽然通电的高压线是裸露导线，但鸟儿仍然安然无恙，这是因为()A．鸟有耐高压的本领B．鸟脚是干燥的，所以鸟的身体不导电C．鸟两脚间的电压几乎为零D．鸟身体的电阻极大，所以无电流通过2.将四个定值电阻a、b、c、d分别接入电路，测得相应的电流、电压值如图所示．其中阻值最接近的两个电阻是()A．a和bB．b和dC．a和cD．c和d3.在如图所示电路中，AB为粗细均匀、长为L的电阻丝，以A、B上各点相对A点的电压为纵坐标，各点离A点的距离x为横坐标，则各点电势U随x变化的图线应为()小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com4.一个电流表，刻度盘的每1小格代表1μA，内阻为Rg，如果把它改装成量程较大的电流表，刻度盘的每一小格代表nμA，则()A．给它串联一个电阻，阻值为nRgB．给它串联一个电阻，阻值为(n－1)RgC．给它并联一个电阻，阻值为D．给它并联一个电阻，阻值为5.在显像管的电子枪中，从炽热的金属丝不断放出的电子进入电压为U的加速电场，设其初速度为零，经加速后形成横截面积为S、电流为I的电子束.已知电子的电荷量为e、质量为m，则在刚射出加速电场时，一小段长为Δl的电子束内的电子个数是()A.B.C.D.6.阻值相等的四个电阻、电容器C及电池内阻可忽略连接成如图所示电路开关S断开且电流小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com稳定时，C所带的电荷量为，闭合开关S，电流再次稳定后，C所带的电荷量为与的比值为A．B．C．D．7.在如图所示的电路中，开关S闭合后，由于电阻元件发生短路或断路故障，理想电压表和理想电流表的读数都增大，则可能出现了下列哪种故障()A．R1短路B．R2短路C．R3短路D．R1断路8.两个定值电阻R1、R2串联后接在输出电压U＝12V的直流电源上，且电源电压保持不变．把一个内阻不是远大于R1、R2的电压表接在R1的两端(如图所示)．电压表的示数为8V，如果把此电压表改接在R2两端，则电压表的示数将()小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．小于4VB．等于4VC．大于4V、小于8VD．等于或大于8V二、多选题（每题4分，共计16分）9.小灯泡通电后其电流I随所加电压U变化的I—U图线如图所示，P为图线上一点，PN为图线的切线，PQ为U轴的垂线，PM为I轴的垂线，下列说法中正确的是（）A．随着所加电压的增大，小灯泡的电阻减小B．对应P点，小灯泡的电阻为C．对应P点，小灯泡的电阻为D．对应P点，小灯泡的功率为图中矩形PQOM所围“面积”10.一个T型电路如图所示，电路中的电阻R1＝10Ω，R2＝120Ω，R3＝40Ω.另有一测试电源，电动势为100V，内阻忽略不计．则()小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．当cd端短路时，ab之间的等效电阻是40ΩB．当ab端短路时，cd之间的等效电阻是40ΩC．当ab两端接通测试电源时，cd两端的电压为80VD．当cd两端接通测试电源时，ab两端的电压为80V11.如图所示，电源的电动势E＝2V，内阻r＝2Ω，两个定值电阻均为8Ω，平行板电容器的电容C＝3×10－6F，则()A．开关断开时两极板间的电压为VB．开关断开时电容器所带电荷量为4×10－6CC．开关接通时两极板间的电压为VD．开关接通时电容器所带电荷量为4×10－6C.12.四个相同的小量程电流表(表头)分别改装成两个电流表A1、A2和两个电压表V1、V2.已知电流表A1的量程大于A2的量程，电压表V1的量程大于V2的量程，改装好后把它们按图3所示接法连入电路，则()小学、初中、高中各种试卷真题知识归...
