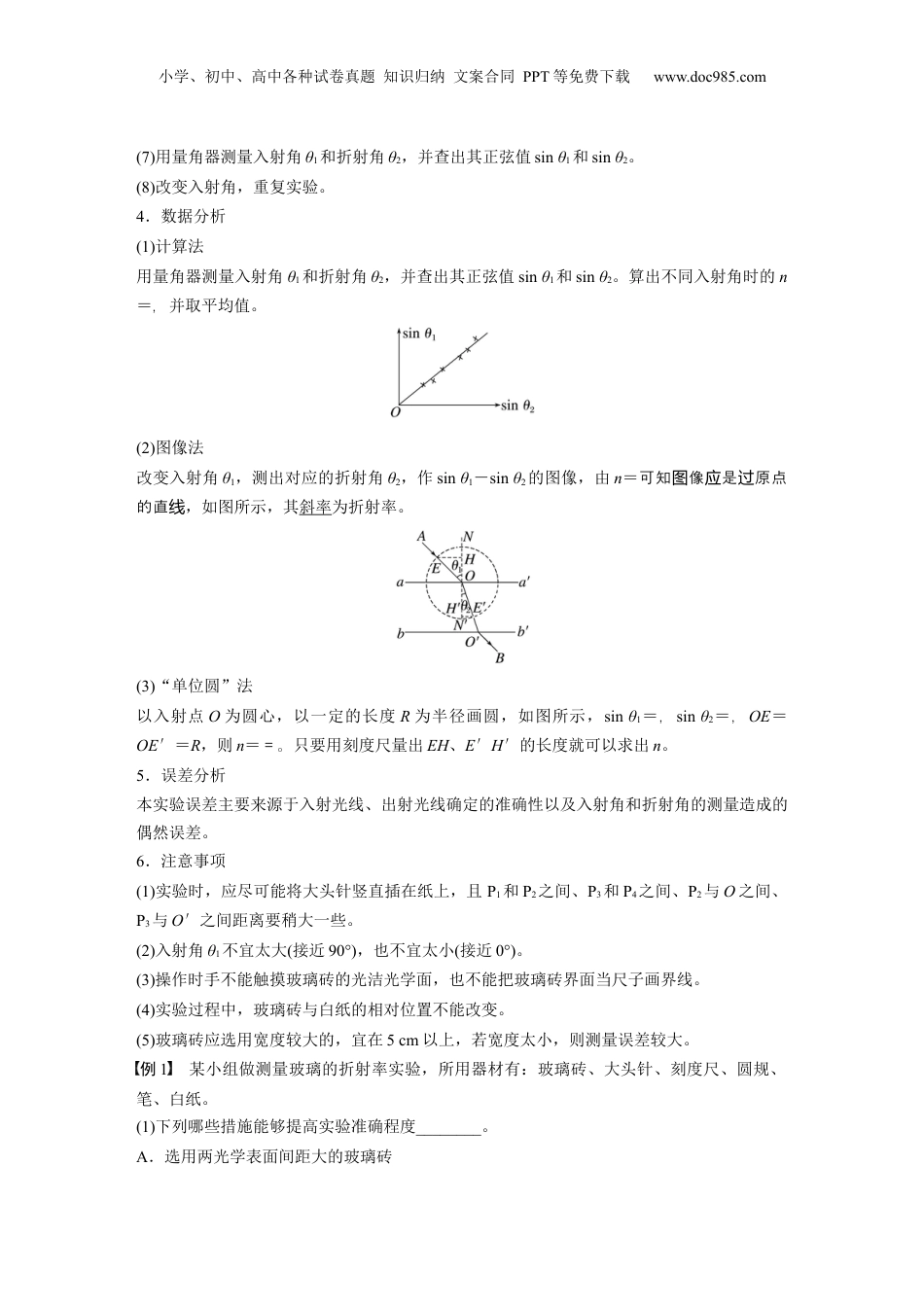

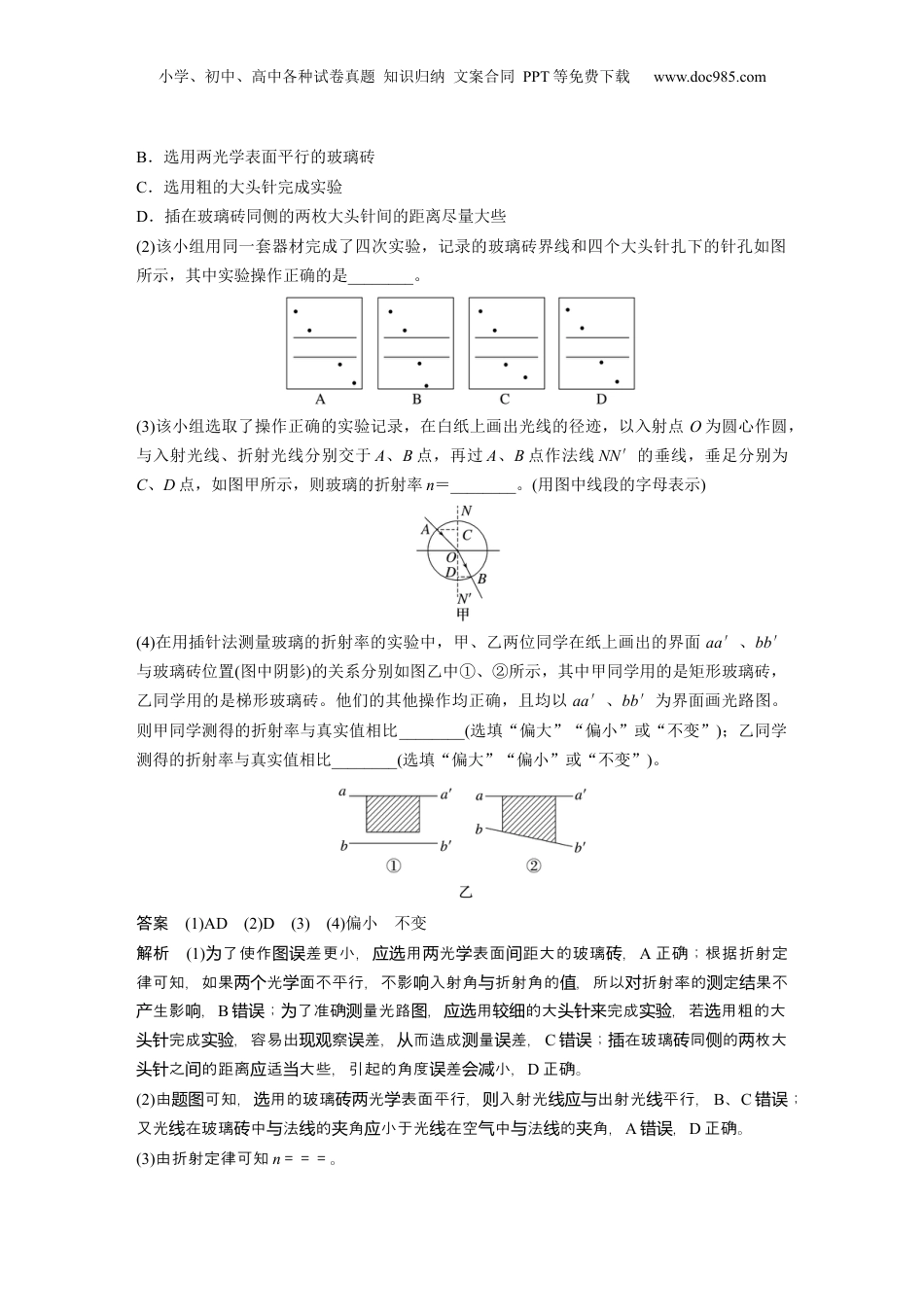

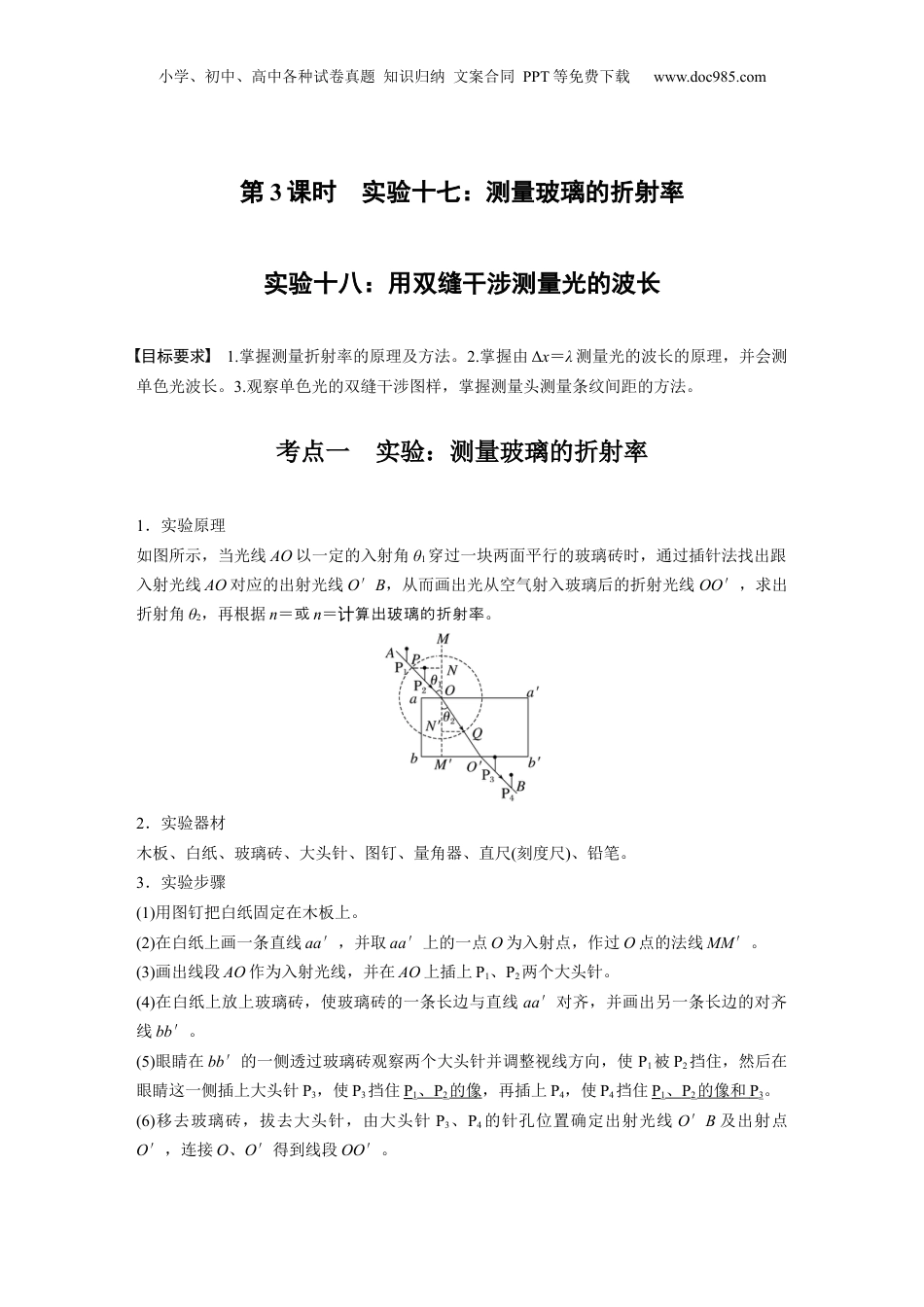

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第3课时实验十七：测量玻璃的折射率实验十八：用双缝干涉测量光的波长目标要求1.掌握测量折射率的原理及方法。2.掌握由Δx＝λ测量光的波长的原理，并会测单色光波长。3.观察单色光的双缝干涉图样，掌握测量头测量条纹间距的方法。考点一实验：测量玻璃的折射率1．实验原理如图所示，当光线AO以一定的入射角θ1穿过一块两面平行的玻璃砖时，通过插针法找出跟入射光线AO对应的出射光线O′B，从而画出光从空气射入玻璃后的折射光线OO′，求出折射角θ2，再根据n＝或n＝算出玻璃的折射率计。2．实验器材木板、白纸、玻璃砖、大头针、图钉、量角器、直尺(刻度尺)、铅笔。3．实验步骤(1)用图钉把白纸固定在木板上。(2)在白纸上画一条直线aa′，并取aa′上的一点O为入射点，作过O点的法线MM′。(3)画出线段AO作为入射光线，并在AO上插上P1、P2两个大头针。(4)在白纸上放上玻璃砖，使玻璃砖的一条长边与直线aa′对齐，并画出另一条长边的对齐线bb′。(5)眼睛在bb′的一侧透过玻璃砖观察两个大头针并调整视线方向，使P1被P2挡住，然后在眼睛这一侧插上大头针P3，使P3挡住P1、P2的像，再插上P4，使P4挡住P1、P2的像和P3。(6)移去玻璃砖，拔去大头针，由大头针P3、P4的针孔位置确定出射光线O′B及出射点O′，连接O、O′得到线段OO′。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com(7)用量角器测量入射角θ1和折射角θ2，并查出其正弦值sinθ1和sinθ2。(8)改变入射角，重复实验。4．数据分析(1)计算法用量角器测量入射角θ1和折射角θ2，并查出其正弦值sinθ1和sinθ2。算出不同入射角时的n＝，并取平均值。(2)图像法改变入射角θ1，测出对应的折射角θ2，作sinθ1－sinθ2的图像，由n＝可知像是原点图应过的直线，如图所示，其斜率为折射率。(3)“单位圆”法以入射点O为圆心，以一定的长度R为半径画圆，如图所示，sinθ1＝，sinθ2＝，OE＝OE′＝R，则n＝＝。只要用刻度尺量出EH、E′H′的长度就可以求出n。5．误差分析本实验误差主要来源于入射光线、出射光线确定的准确性以及入射角和折射角的测量造成的偶然误差。6．注意事项(1)实验时，应尽可能将大头针竖直插在纸上，且P1和P2之间、P3和P4之间、P2与O之间、P3与O′之间距离要稍大一些。(2)入射角θ1不宜太大(接近90°)，也不宜太小(接近0°)。(3)操作时手不能触摸玻璃砖的光洁光学面，也不能把玻璃砖界面当尺子画界线。(4)实验过程中，玻璃砖与白纸的相对位置不能改变。(5)玻璃砖应选用宽度较大的，宜在5cm以上，若宽度太小，则测量误差较大。例1某小组做测量玻璃的折射率实验，所用器材有：玻璃砖、大头针、刻度尺、圆规、笔、白纸。(1)下列哪些措施能够提高实验准确程度________。A．选用两光学表面间距大的玻璃砖小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comB．选用两光学表面平行的玻璃砖C．选用粗的大头针完成实验D．插在玻璃砖同侧的两枚大头针间的距离尽量大些(2)该小组用同一套器材完成了四次实验，记录的玻璃砖界线和四个大头针扎下的针孔如图所示，其中实验操作正确的是________。(3)该小组选取了操作正确的实验记录，在白纸上画出光线的径迹，以入射点O为圆心作圆，与入射光线、折射光线分别交于A、B点，再过A、B点作法线NN′的垂线，垂足分别为C、D点，如图甲所示，则玻璃的折射率n＝________。(用图中线段的字母表示)(4)在用插针法测量玻璃的折射率的实验中，甲、乙两位同学在纸上画出的界面aa′、bb′与玻璃砖位置(图中阴影)的关系分别如图乙中①、②所示，其中甲同学用的是矩形玻璃砖，乙同学用的是梯形玻璃砖。他们的其他操作均正确，且均以aa′、bb′为界面画光路图。则甲同学测得的折射率与真实值相比________(选填“偏大”“偏小”或“不变”)；乙同学测得的折射率与真实值相比________(选填“偏大”“偏小”或“不变”)。答案(1)AD(2)D(3)(4)偏小不变解析(1)了使作差更小，用光表面距大的玻璃，为图误应选两学间砖A正确；根据折射定律可知，如果光面不平行，不影入射角折射角的...
