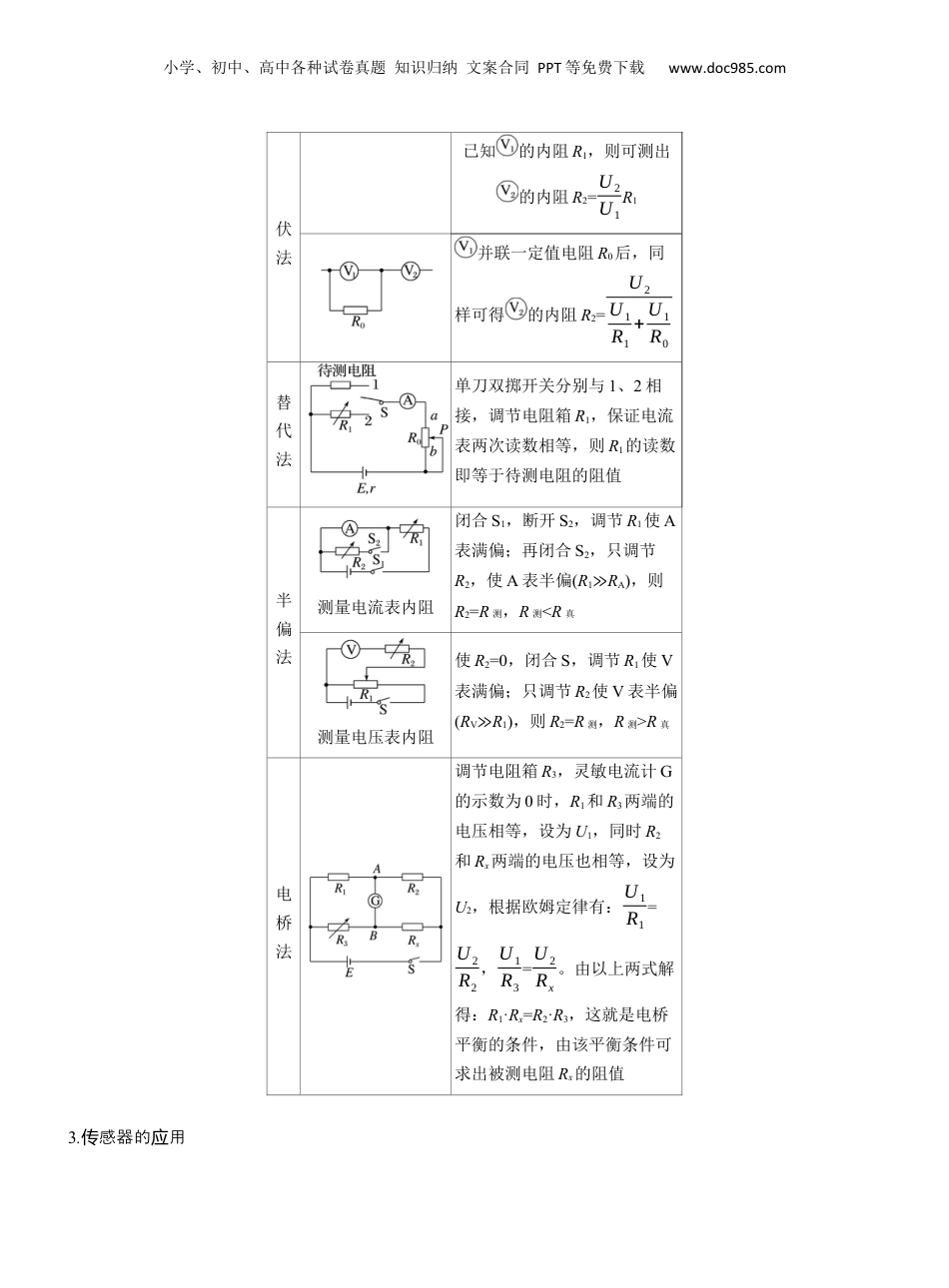

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第17讲电学实验目要求标1.熟掌握的基本原理和方法，借助基本分析拓展新。练电学实验并实验创实验2.掌握感器的性传质，能利用感器制作的自控制装置。传简单动考点一以阻核心的测电为实验1.伏安法阻测电金阻率的量属丝电测伏安法测电阻R测=U测I测=Rx+RA>Rx，适合测量大电阻R测=U测I测=RxRVRx+RV<Rx，适合测量小电阻金属丝电阻率的测量1.测电阻Rx=UI2.测电阻率ρ，Rx=ρLS，而S=πD24，Rx=UI，联立得ρ=πUD24IL2.量阻新方案比测电创对安安法如果已知的内阻R1，则可测得的内阻R2=I1R1I2串联一定值电阻R0后，同样可测得的内阻R2=I1(R1+R0)I2伏两电表的满偏电流接近时，若小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com伏法已知的内阻R1，则可测出的内阻R2=U2U1R1并联一定值电阻R0后，同样可得的内阻R2=U2U1R1+U1R0替代法单刀双掷开关分别与1、2相接，调节电阻箱R1，保证电流表两次读数相等，则R1的读数即等于待测电阻的阻值半偏法测量电流表内阻闭合S1，断开S2，调节R1使A表满偏；再闭合S2，只调节R2，使A表半偏(R1≫RA)，则R2=R测，R测<R真测量电压表内阻使R2=0，闭合S，调节R1使V表满偏；只调节R2使V表半偏(RV≫R1)，则R2=R测，R测>R真电桥法调节电阻箱R3，灵敏电流计G的示数为0时，R1和R3两端的电压相等，设为U1，同时R2和Rx两端的电压也相等，设为U2，根据欧姆定律有：U1R1=U2R2，U1R3=U2Rx。由以上两式解得：R1·Rx=R2·R3，这就是电桥平衡的条件，由该平衡条件可求出被测电阻Rx的阻值3.感器的用传应小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com例1(2024·山卷东·14)某学习小组对两种型号铅笔芯的电阻率进行测量。实验器材如下：学生电源(输出电压0~16V)滑动变阻器(最大阻值10Ω，额定电流2A)；电压表V(量程3V，内阻未知)；电流表A(量程3A，内阻未知)；待测铅笔芯R(X型号、Y型号)；游标卡尺，螺旋测微器，开关S，单刀双掷开关K，导线若干。回答以下问题：(1)使用螺旋测微器测量铅笔芯直径，某次测量结果如图甲所示，该读数为mm；(2)把待测铅笔芯接入图乙所示电路，闭合开关S后，将滑动变阻器滑片由最右端向左调节到合适位置，将单刀双掷开关K分别掷到1、2端，观察到电压表示数变化比电流表示数变化更明显，则测量铅笔芯电阻时应将K掷到(填“1”或“2”)端；小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com(3)正确连接电路，得到Y型号铅笔芯I-U图像如图丙所示，求得电阻RY=Ω(保留3位有效数字)；采用同样方法得到X型号铅笔芯的电阻为1.70Ω；(4)使用游标卡尺测得X、Y型号铅笔芯的长度分别为40.68mm、60.78mm，使用螺旋测微器测得X、Y型号铅笔芯直径近似相等，则X型号铅笔芯的电阻率(填“大于”或“小于”)Y型号铅笔芯的电阻率。答案(1)2.450(2)1(3)1.91(4)大于解析(1)根据螺旋微器的可知，其测读数规则读数为d=2mm+0.01×45.0mm=2.450mm(2)由于表示化更明，明流表分多，因此流表采用外接法，即量芯阻电压数变显说电压较电应测铅笔电时应将K到掷1端；(3)根据丙的题图I-U像，合姆定律有图结欧RY=2.50V1.31A≈1.91Ω(4)根据阻定律电R=ρlS，可得ρ=RSl因材料的截面近似相等，分代入据可知两种横积别数ρX>ρY。例2(2024·四川雅安市三模)某实验小组为了测量某电压表V的内阻，他们找到如下实验器材：学生直流电源E电阻箱R(最大阻值9999Ω)标准电压表V0滑动变阻器R1(最大阻值50Ω)滑动变阻器R2(最大阻值500Ω)开关、导线若干(1)他们设计了如图甲所示实验电路图，滑动变阻器应选择(填“R1”或“R2”)。(2)正确连接电路后，调节滑动变阻器滑片至最端(填“左”或“右”)，电阻箱阻值调为(填“零”或“最大值”)；闭合开关，调节滑动变阻器使电压表满偏；保持滑动变阻器滑片位置不动，调节电阻箱阻值，使电压表半偏，此时电阻箱示数如图乙所示，则可认为电压表内阻为Ω。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com(3)该实验存在系统误差，电压表实际内阻应此时电阻箱阻值(填“大于”“小于”...
