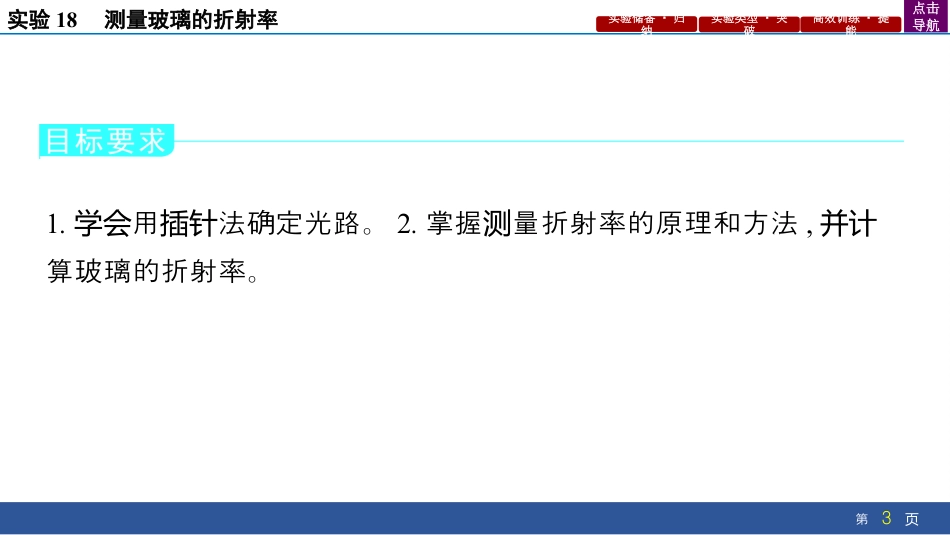

第十三章光学实验18量玻璃的折射率测实验18测量玻璃的折射率第3页点击导航高效训练·提能实验类型·突破实验储备·归纳1.用法确定光路。学会插针2.掌握量折射率的原理和方法测,并计算玻璃的折射率。实验18测量玻璃的折射率第4页点击导航高效训练·提能实验类型·突破实验储备·归纳实验储备·归纳自主落实回扣教材实验18测量玻璃的折射率第5页点击导航高效训练·提能实验类型·突破实验储备·归纳实验18测量玻璃的折射率第6页点击导航高效训练·提能实验类型·突破实验储备·归纳实验18测量玻璃的折射率第7页点击导航高效训练·提能实验类型·突破实验储备·归纳实验18测量玻璃的折射率第8页点击导航高效训练·提能实验类型·突破实验储备·归纳实验类型·突破关键能力深度剖析实验18测量玻璃的折射率第9页点击导航高效训练·提能实验类型·突破实验储备·归纳【典例1】某同学利用“插针法”测量玻璃的折射率,所用的玻璃砖两面平行,正确操作后,作出的光路图及测出的相关角度如图甲所示。型类1基本技能用实验应实验18测量玻璃的折射率第10页点击导航高效训练·提能实验类型·突破实验储备·归纳(1)此玻璃砖的折射率计算式为n=________(用图中θ1、θ2表示)。(2)如果有几块宽度大小不同的平行玻璃砖可供选择,为了减小误差,应选用宽度________(填“大”或“小”)的玻璃砖来测量。(3)若某同学选用如图乙所示的玻璃砖,AA'、BB'为画出的边界,则测得的折射率与真实值相比________(填“偏大”“偏小”或“不变”)。实验18测量玻璃的折射率第11页点击导航高效训练·提能实验类型·突破实验储备·归纳实验18测量玻璃的折射率第12页点击导航高效训练·提能实验类型·突破实验储备·归纳【典例2】如图所示,某同学用插针法测量一半圆形玻璃砖的折射率。在平铺的白纸上垂直纸面插大头针P1、P2,确定入射光线,并让入射光线过圆心O,在玻璃砖(图中实线部分)另一侧垂直纸面插大头针P3,使P3挡住P1、P2的像,连接OP3。图中MN为分界面,虚线半圆与玻璃砖对称,B、C分别是入射光线、折射光线与圆的交点,AB、CD均垂直于法线并分别交法线于A、D点。实验18测量玻璃的折射率第13页点击导航高效训练·提能实验类型·突破实验储备·归纳(1)设AB的长度为l1,AO的长度为l2,CD的长度为l3,DO的长度为l4,为较方便地表示出玻璃砖的折射率,需用刻度尺测量________的长度,则玻璃砖的折射率可表示为________。(2)该同学在插大头针P3前,不小心将玻璃砖以O为圆心顺时针转过一个小角度,由此测得玻璃砖的折射率将_____(填“偏大”“偏小”或“不变”)。实验18测量玻璃的折射率第14页点击导航高效训练·提能实验类型·突破实验储备·归纳实验18测量玻璃的折射率第15页点击导航高效训练·提能实验类型·突破实验储备·归纳考向1原理的改实验变【典例3】某同学用大头针、三角板、量角器等器材测半圆形玻璃砖的折射率。开始玻璃砖的位置如图中实线所示,使大头针P1、P2与圆心O在同一直线上,该直线垂直于玻璃砖的直径边,然后使玻璃砖绕圆心O缓慢转动,同时在玻璃砖的直径边一侧观察P1、P2的像,且P2的像挡住P1型类2的移、拓展和新实验迁创的像。如此观察,当玻璃砖转到图中虚线位置时,上述现象恰好消失。此时只需测量出_______,即可计算出玻璃砖的折射率。请用你测量的量表示出折射率n=______。实验18测量玻璃的折射率第16页点击导航高效训练·提能实验类型·突破实验储备·归纳实验18测量玻璃的折射率第17页点击导航高效训练·提能实验类型·突破实验储备·归纳量半形玻璃的折射率实验测圆砖,且改了依据的原理变,用了光应的全反射律。规实验18测量玻璃的折射率第18页点击导航高效训练·提能实验类型·突破实验储备·归纳考向2器材的改实验变【典例4】某同学为了测量截面为正三角形的玻璃三棱镜的折射率,先在白纸上放好三棱镜,在棱镜的左侧插上两枚大头针P1和P2,然后在棱镜的右侧观察到P1和P2的像,当P1的像恰好被P2的像挡住时,插上大头针P3和P4,使P3挡住P1、P2的像,P4挡住P3,也挡住P1、P2的像,在纸上标出的大头针的位置和三棱镜的轮廓如图所示。实验18测量玻璃的折射率第19页点击导航高效训练·提能实验类型·突破实验储备·归纳(1)在图上画...
