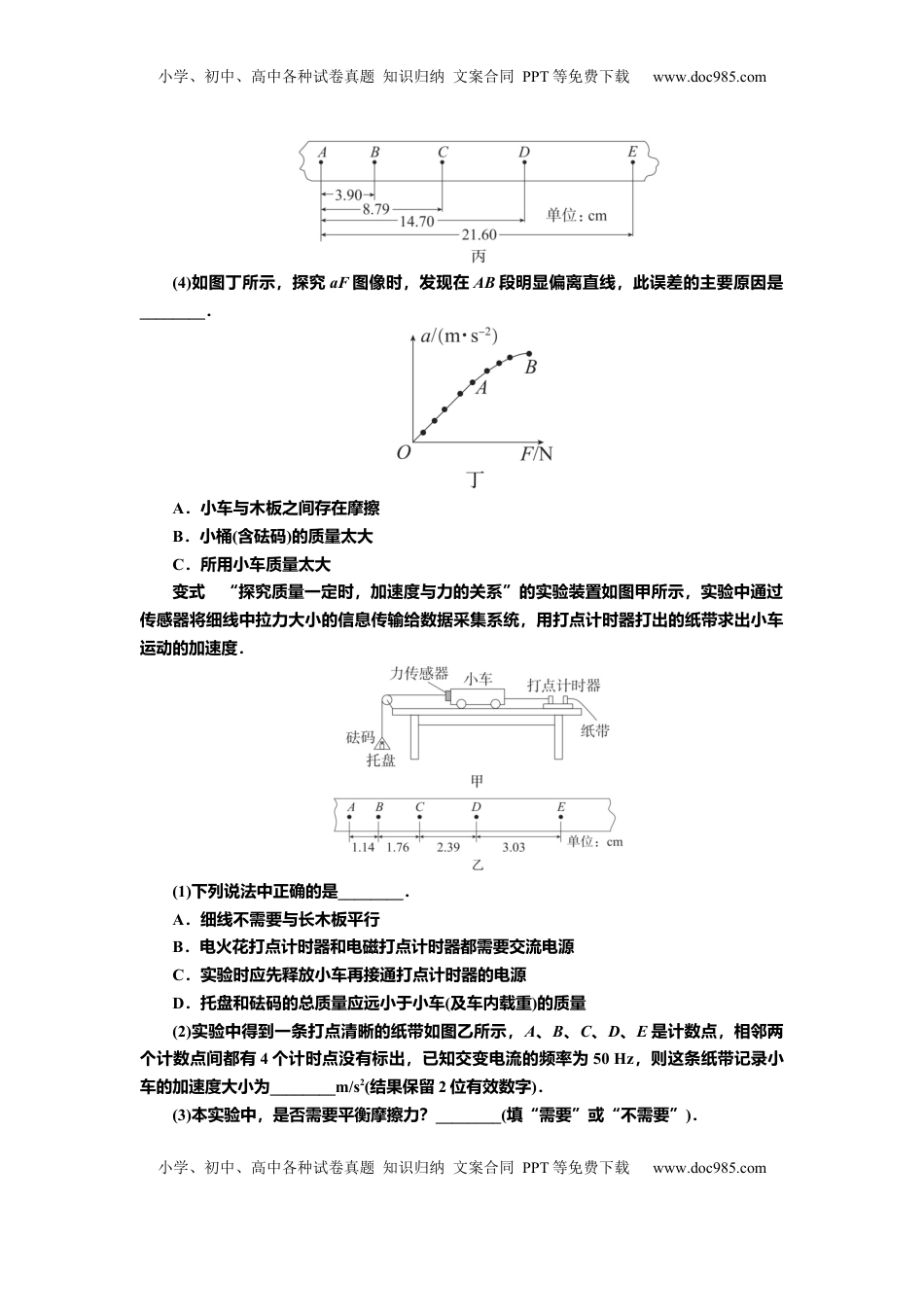

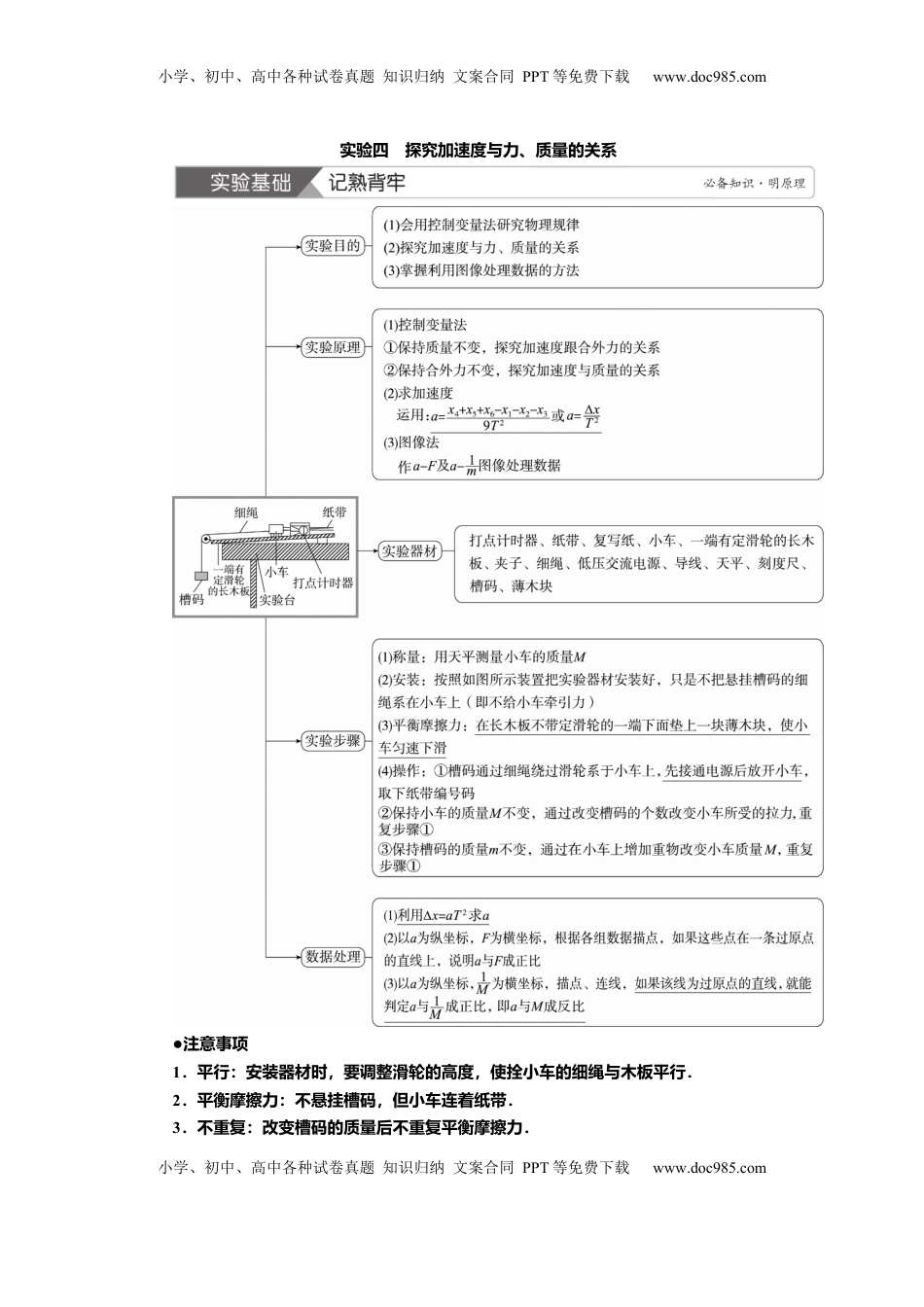

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com实验四探究加速度与力、质量的关系●注意事项1．平行：安装器材时，要调整滑轮的高度，使拴小车的细绳与木板平行．2．平衡摩擦力：不悬挂槽码，但小车连着纸带．3．不重复：改变槽码的质量后不重复平衡摩擦力．小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com4．实验条件：M≫m，槽码的重力才可视为小车受到的拉力．5．一先一后一按住：先接通电源，后释放小车，且在小车到达滑轮前按住小车．6．作图：作图时两轴标度比例要适当，各量须采用国际单位．●误差分析1．因实验原理不完善引起的误差：本实验用槽码的重力mg代替小车的拉力，而实际上小车所受的拉力要小于槽码的重力．2．摩擦力平衡不准确、质量测量不准确、计数点间距测量不准确、纸带和细绳不严格与木板平行都会引起误差．考点教材原型实验典例(2024·湖北武汉质检)如图甲所示为“探究加速度与物体受力、质量的关系”实验装置图．图甲中A为小车，B为装有砝码的小桶，C为一端带有定滑轮的长木板，小车通过纸带与电火花打点计时器相连，打点计时器接50Hz交流电．小车的质量为m1，小桶(及砝码)的质量为m2.(1)下列说法正确的是________．A．每次改变小车质量时，应重新平衡摩擦力B．实验时应先释放小车后接通电源C．本实验m1应远大于m2D．在用图像探究加速度与质量关系时，应作a图像(2)实验时，某同学由于疏忽，遗漏了平衡摩擦力这一步骤，他测量得到的aF图像，可能是图乙中的图线________(填“①”“②”或“③”)．(3)如图丙所示为一次记录小车运动情况的纸带的一部分，从比较清晰的点迹起，在纸带上标出了连续的5个计数点A、B、C、D、E，相邻两个计数点之间都有4个点迹没有标出，测出各计数点到A点之间的距离．则此次实验中小车运动的加速度的测量值a＝________m/s2.(结果保留2位有效数字)小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com(4)如图丁所示，探究aF图像时，发现在AB段明显偏离直线，此误差的主要原因是________．A．小车与木板之间存在摩擦B．小桶(含砝码)的质量太大C．所用小车质量太大变式“探究质量一定时，加速度与力的关系”的实验装置如图甲所示，实验中通过传感器将细线中拉力大小的信息传输给数据采集系统，用打点计时器打出的纸带求出小车运动的加速度．(1)下列说法中正确的是________．A．细线不需要与长木板平行B．电火花打点计时器和电磁打点计时器都需要交流电源C．实验时应先释放小车再接通打点计时器的电源D．托盘和砝码的总质量应远小于小车(及车内载重)的质量(2)实验中得到一条打点清晰的纸带如图乙所示，A、B、C、D、E是计数点，相邻两个计数点间都有4个计时点没有标出，已知交变电流的频率为50Hz，则这条纸带记录小车的加速度大小为________m/s2(结果保留2位有效数字)．(3)本实验中，是否需要平衡摩擦力？________(填“需要”或“不需要”)．小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com考点实验的创新与改进实验原理创新(1)利用力传感器可得轻绳上拉力大小．(2)将探究加速度与合力的关系转化为探究加速度与力传感器的示数的关系实验情境创新(1)用光电门代替打点计时器，结合遮光条的宽度可测滑块的速度．(2)利用气垫导轨代替长木板，无需平衡摩擦力．(3)由力传感器测滑块的拉力，无需满足m≪M实验目的创新(1)结合光电门得出物块在A、B两点的速度，由v－v＝2ax得出物块的加速度．(2)结合牛顿第二定律mg－μMg＝(M＋m)a得出物块与水平桌面间的动摩擦因数1．[实验情境创新]小明利用“研究加速度与外力关系”的实验装置来测量滑块与木板间的动摩擦因数μ.如图甲所示，长木板固定在水平桌面上，打点计时器固定在长木板上，纸...
