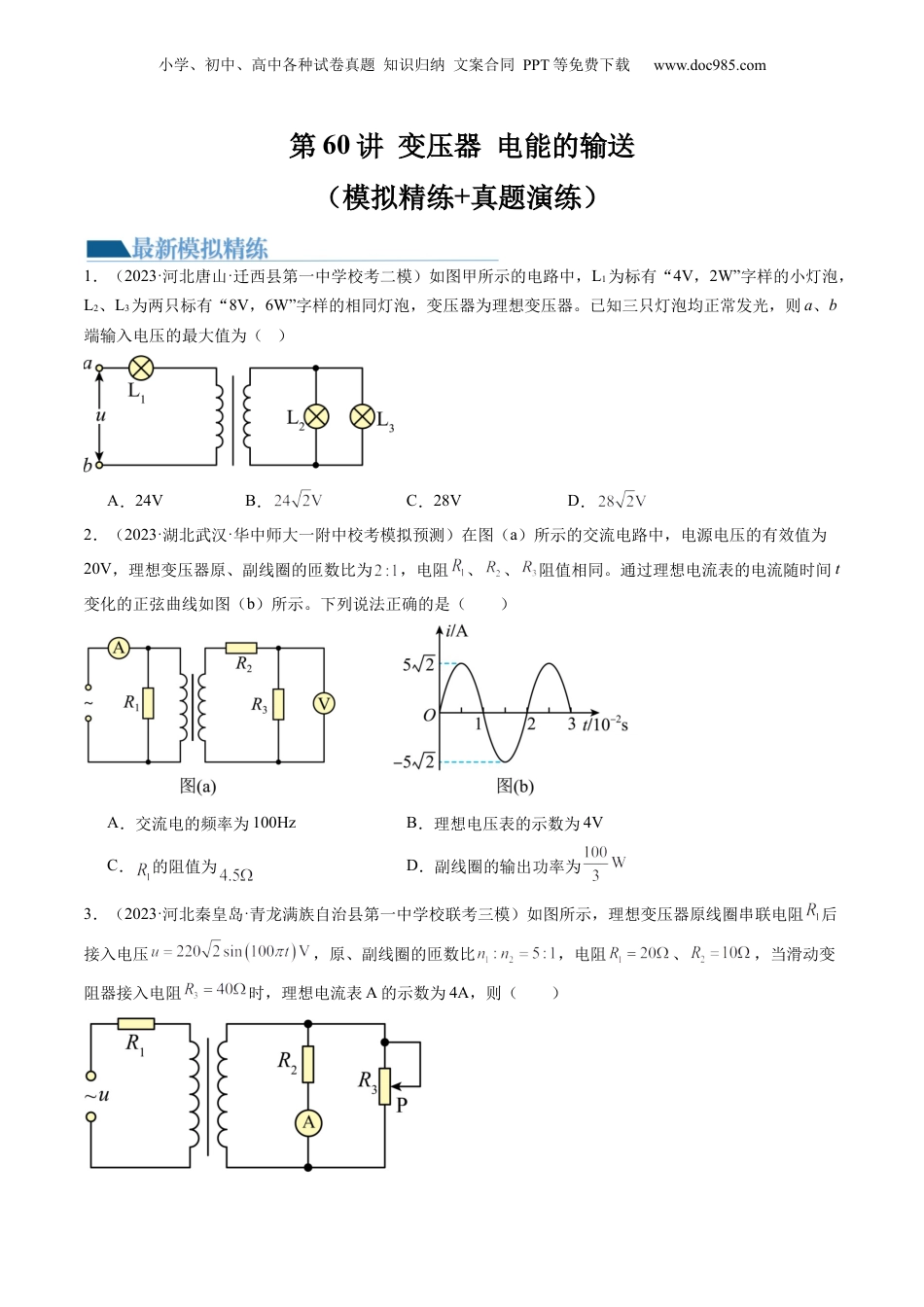

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第60讲变压器电能的输送（模拟精练+真题演练）1．（2023·河北唐山·迁西县第一中学校考二模）如图甲所示的电路中，L1为标有“4V，2W”字样的小灯泡，L2、L3为两只标有“8V，6W”字样的相同灯泡，变压器为理想变压器。已知三只灯泡均正常发光，则a、b端输入电压的最大值为（）A．24VB．C．28VD．2．（2023·湖北武汉·华中师大一附中校考模拟预测）在图（a）所示的交流电路中，电源电压的有效值为20V，理想变压器原、副线圈的匝数比为，电阻、、阻值相同。通过理想电流表的电流随时间t变化的正弦曲线如图（b）所示。下列说法正确的是（）A．交流电的频率为100HzB．理想电压表的示数为4VC．的阻值为D．副线圈的输出功率为3．（2023·河北秦皇岛·青龙满族自治县第一中学校联考三模）如图所示，理想变压器原线圈串联电阻后接入电压，原、副线圈的匝数比，电阻、，当滑动变阻器接入电阻时，理想电流表A的示数为4A，则（）小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．流过的电流为0.8A，频率为100HzB．两端的电压为20V，周期为0.02sC．滑片P向上移动时，消耗的功率增大D．滑片P向上移动时，消耗的功率减小4．（2023·河北秦皇岛·校联考二模）如图所示电路，交流电源能够输出稳定电压，理想变压器的原、副线圈匝数比为2︰1，滑动变阻器、的最大阻值均为R。开始时两滑动变阻器均处于最大阻值处，在移动滑片的过程中，下列说法正确的是（）A．只将滑片由上向下移动，的功率先增大后减小B．只将滑片由上向下移动，的功率一直减小C．只将滑片由左向右移动，的功率先增大后减小D．只将滑片由左向右移动，的功率一直增大5．（2023·浙江杭州·校联考二模）如图所示，一理想变压器原线圈可通过移动滑动触头P的位置改变接入电路的匝数，b为原线圈的中点。当P接a时，原、副线圈的匝数比为10:1，线圈L上的直流电阻不计。原线圈接的交流电，则（）A．当P接b时，变阻器R两端的电压为B．当P接a时，通过原、副线圈截面的磁通量之比为10:1C．若将P由a向b滑动时，则变压器的输入功率增大D．若增大电源的频率，则灯泡B将变亮6．（2023·北京海淀·校考模拟预测）如图所示，理想变压器输入电压保持不变。将滑动变阻器的滑动触头向下移动，下列判断正确的是（）小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．电表V1、V2的示数都不变B．电表V1、V2的示数都增大C．原线圈输入功率减小D．电阻R0消耗的电功率增大7．（2023·江苏扬州·扬州市新华中学校考三模）如图所示甲是产生交流电的示意图，图乙是其产生的正弦交流电输入到图丙的理想变压器，变压器的开关S接1时原、副线圈中的匝数之比为，二极管正向导电电阻不计，所有电表都是理想电表，则下列判断正确的是（）A．电压表的示数为10VB．若只将S从1拨到2，电流表示数增大C．在0~0.01s内穿过线圈的磁通量变化为WbD．若只将滑动变阻器的滑片向下滑动，则电流表示数减小，电压表示数增大8．（2023·湖南郴州·郴州一中校联考模拟预测）如图甲所示，理想变压器原副线圈匝数比，原线圈接有电流表，副线圈电路接有电压表V、电流表、滑动变阻器R等，所有电表都是理想交流电表，二极管D正向电阻为零，反向电阻无穷大，灯泡L的阻值恒定，当原线圈接入如图乙所示的交变电压时，下列说法正确的是（）小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．电压表V的读数为88VB．灯泡L两端电压的有效值为C．当滑动变阻器R的滑片P向下滑动时，两电流表的示数均减小D．原线圈接入的交变电压的瞬时值表达式为9．（2023·重庆巴南·重庆市实验中学校联考一模）如图所示，理想变压器的原、副线圈分别接理想电流表A、理想电压表V，原线圈接输出电压恒定的交流电源，副线圈上通过输电线接有一个灯泡L，一个电吹风M（内阻与灯泡L相同），输电线的等效电阻为R，副线圈匝数可以通过调节滑片P改变。S断开时，灯泡L正常发光。滑片P位置不动，当S闭合时，以下说法中正确的是（）A．电压表读数增大B．电流表读数增大C...
