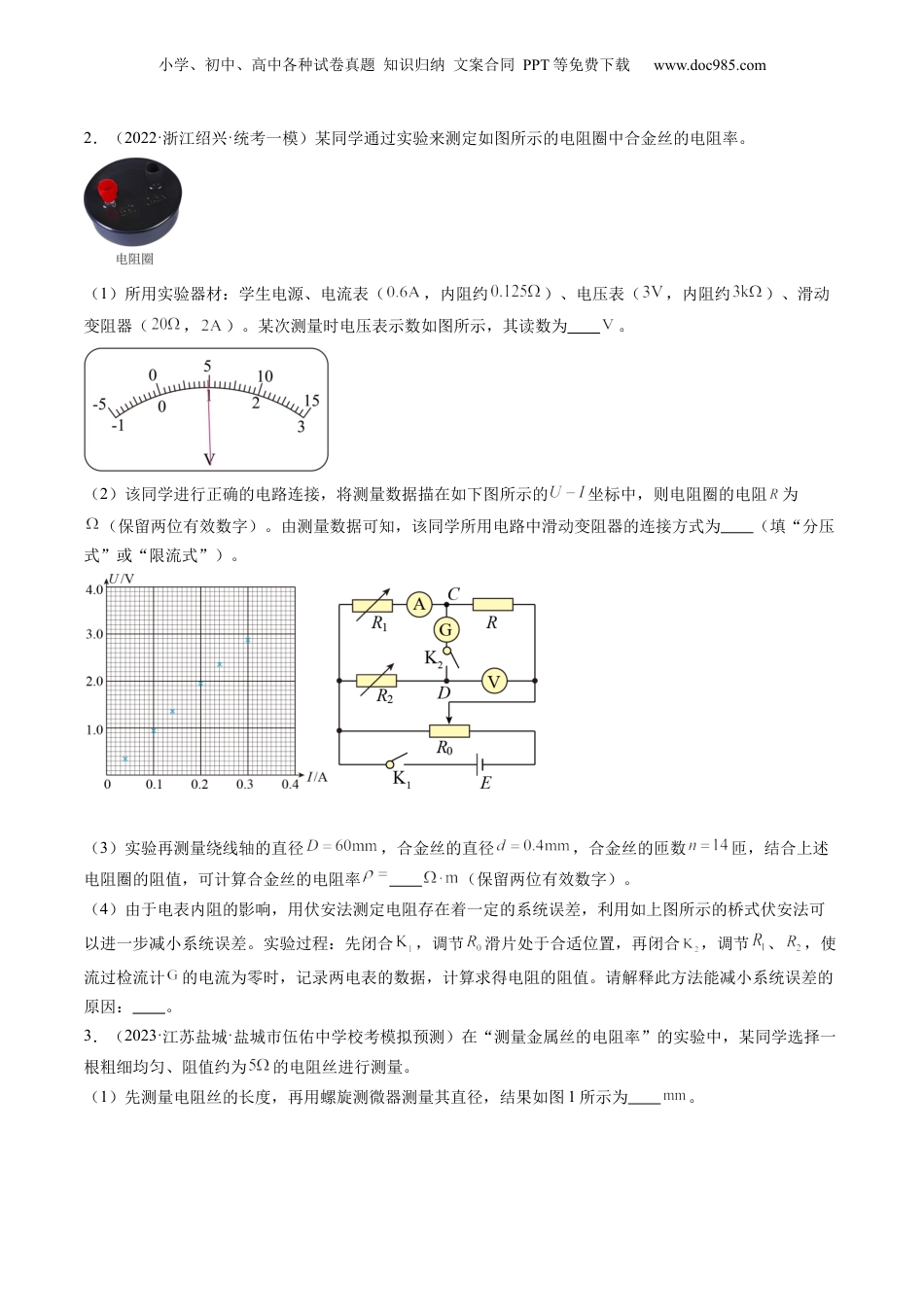

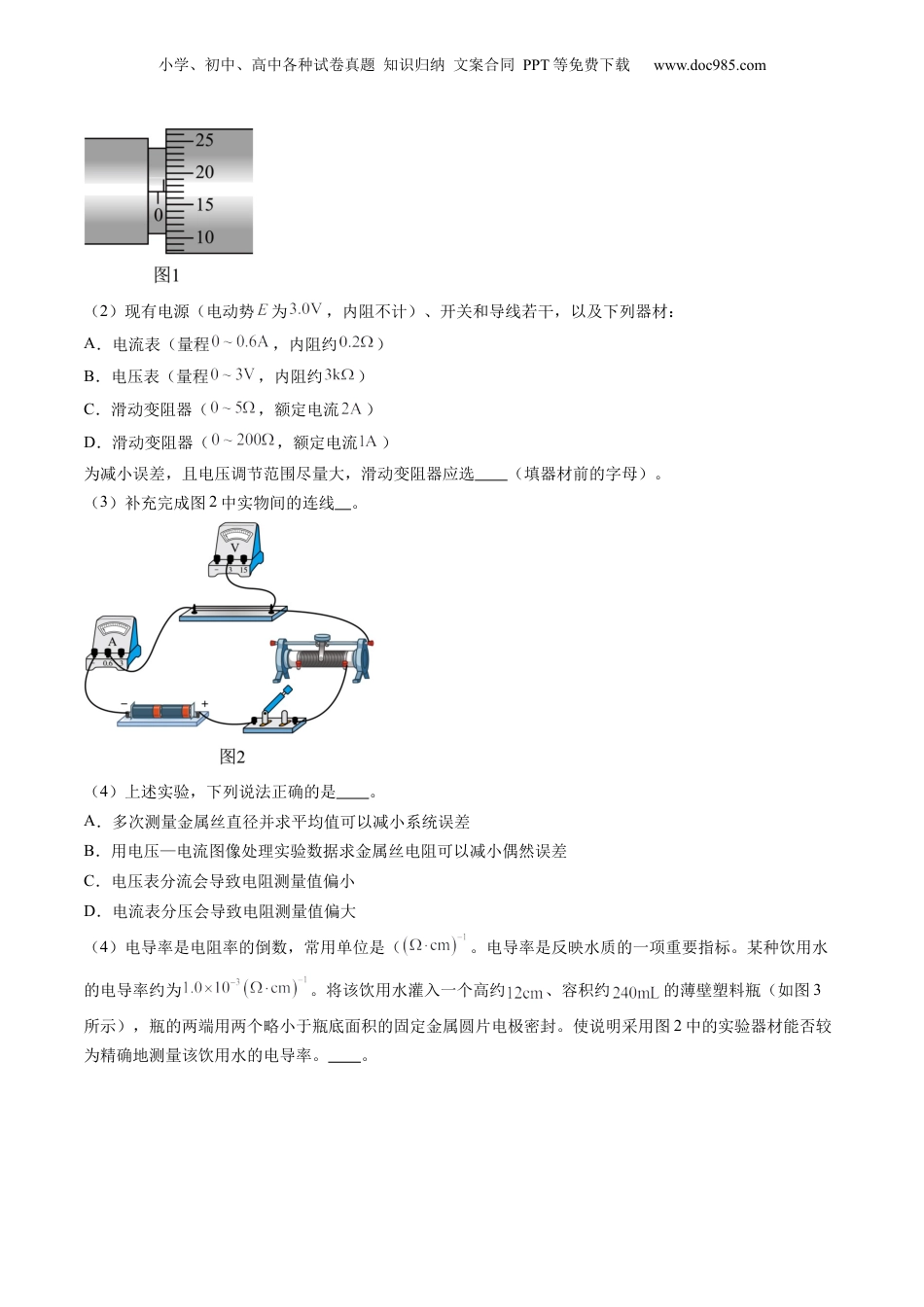

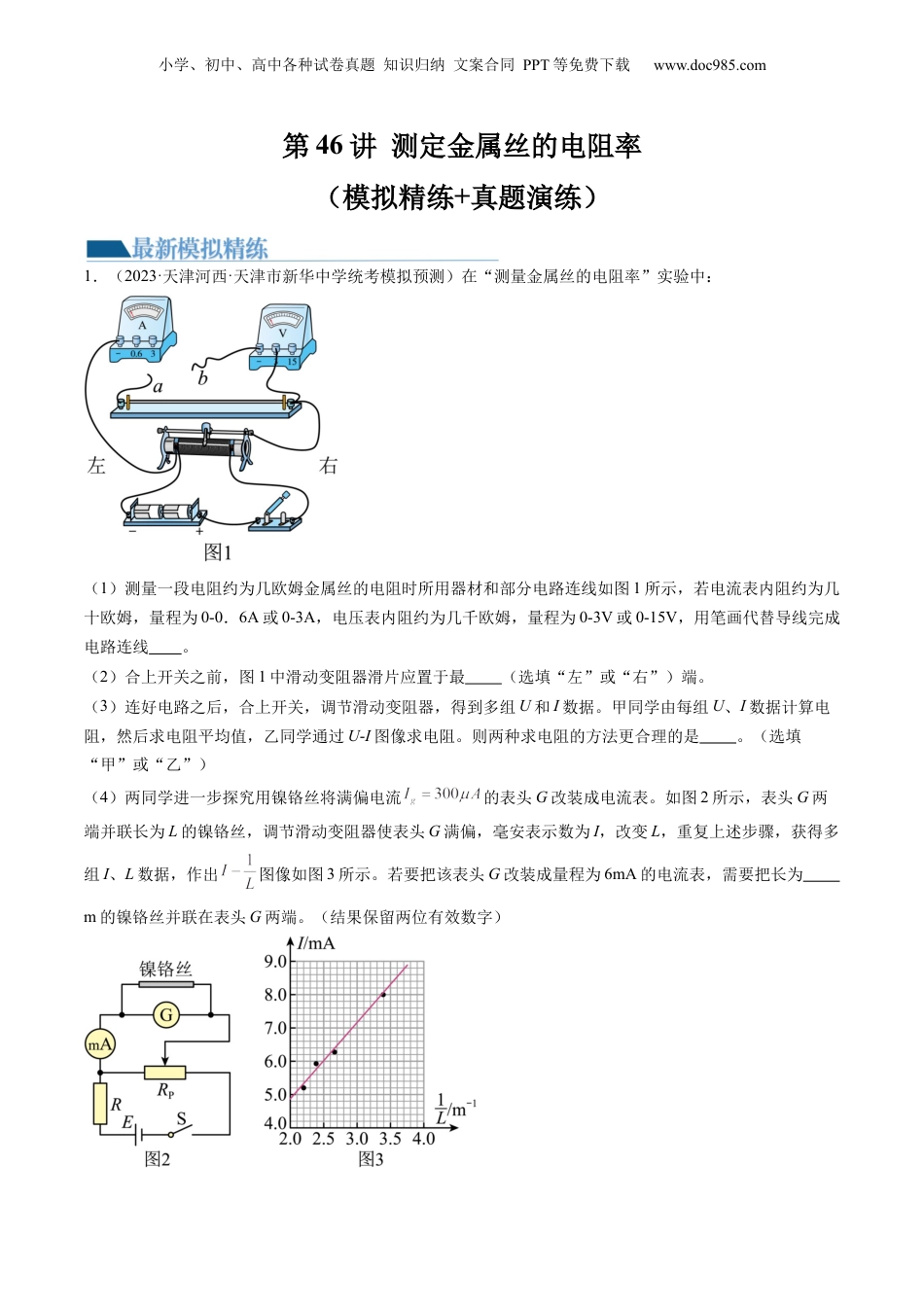

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第46讲测定金属丝的电阻率（模拟精练+真题演练）1．（2023·天津河西·天津市新华中学统考模拟预测）在“测量金属丝的电阻率”实验中：（1）测量一段电阻约为几欧姆金属丝的电阻时所用器材和部分电路连线如图1所示，若电流表内阻约为几十欧姆，量程为0-0．6A或0-3A，电压表内阻约为几千欧姆，量程为0-3V或0-15V，用笔画代替导线完成电路连线。（2）合上开关之前，图1中滑动变阻器滑片应置于最（选填“左”或“右”）端。（3）连好电路之后，合上开关，调节滑动变阻器，得到多组U和I数据。甲同学由每组U、I数据计算电阻，然后求电阻平均值，乙同学通过U-I图像求电阻。则两种求电阻的方法更合理的是。（选填“甲”或“乙”）（4）两同学进一步探究用镍铬丝将满偏电流的表头G改装成电流表。如图2所示，表头G两端并联长为L的镍铬丝，调节滑动变阻器使表头G满偏，毫安表示数为I，改变L，重复上述步骤，获得多组I、L数据，作出图像如图3所示。若要把该表头G改装成量程为6mA的电流表，需要把长为m的镍铬丝并联在表头G两端。（结果保留两位有效数字）小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com2．（2022·浙江绍兴·统考一模）某同学通过实验来测定如图所示的电阻圈中合金丝的电阻率。（1）所用实验器材：学生电源、电流表（，内阻约）、电压表（，内阻约）、滑动变阻器（，）。某次测量时电压表示数如图所示，其读数为。（2）该同学进行正确的电路连接，将测量数据描在如下图所示的坐标中，则电阻圈的电阻为（保留两位有效数字）。由测量数据可知，该同学所用电路中滑动变阻器的连接方式为（填“分压式”或“限流式”）。（3）实验再测量绕线轴的直径，合金丝的直径，合金丝的匝数匝，结合上述电阻圈的阻值，可计算合金丝的电阻率（保留两位有效数字）。（4）由于电表内阻的影响，用伏安法测定电阻存在着一定的系统误差，利用如上图所示的桥式伏安法可以进一步减小系统误差。实验过程：先闭合，调节滑片处于合适位置，再闭合，调节、，使流过检流计的电流为零时，记录两电表的数据，计算求得电阻的阻值。请解释此方法能减小系统误差的原因：。3．（2023·江苏盐城·盐城市伍佑中学校考模拟预测）在“测量金属丝的电阻率”的实验中，某同学选择一根粗细均匀、阻值约为的电阻丝进行测量。（1）先测量电阻丝的长度，再用螺旋测微器测量其直径，结果如图1所示为。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com（2）现有电源（电动势为，内阻不计）、开关和导线若干，以及下列器材：A．电流表（量程，内阻约）B．电压表（量程，内阻约）C．滑动变阻器（，额定电流）D．滑动变阻器（，额定电流）为减小误差，且电压调节范围尽量大，滑动变阻器应选（填器材前的字母）。（3）补充完成图2中实物间的连线。（4）上述实验，下列说法正确的是。A．多次测量金属丝直径并求平均值可以减小系统误差B．用电压—电流图像处理实验数据求金属丝电阻可以减小偶然误差C．电压表分流会导致电阻测量值偏小D．电流表分压会导致电阻测量值偏大（4）电导率是电阻率的倒数，常用单位是（。电导率是反映水质的一项重要指标。某种饮用水的电导率约为。将该饮用水灌入一个高约、容积约的薄壁塑料瓶（如图3所示），瓶的两端用两个略小于瓶底面积的固定金属圆片电极密封。使说明采用图2中的实验器材能否较为精确地测量该饮用水的电导率。。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com4．（2023·广东广州·广东实验中学校考模拟预测）取下无人机的一块电池，并拆下“热得快”中的一段粗细均匀的电热丝，小李和同学们想测量电热丝的电阻率：（1）图（a）中，E是无人机的电池，MN是他们从“热得快”中拆下的一段粗细均匀的电热丝，选择适当的电表量程后，他们发现大范围移动滑片P，电压表的示数变化却不明显。为解决这一问题，他们在讨论后将的定值电阻接入电路中，那么，选择图（b）中的电路（选填“甲”“乙”或“丙”）可解决这一问题。（2）他们用...
