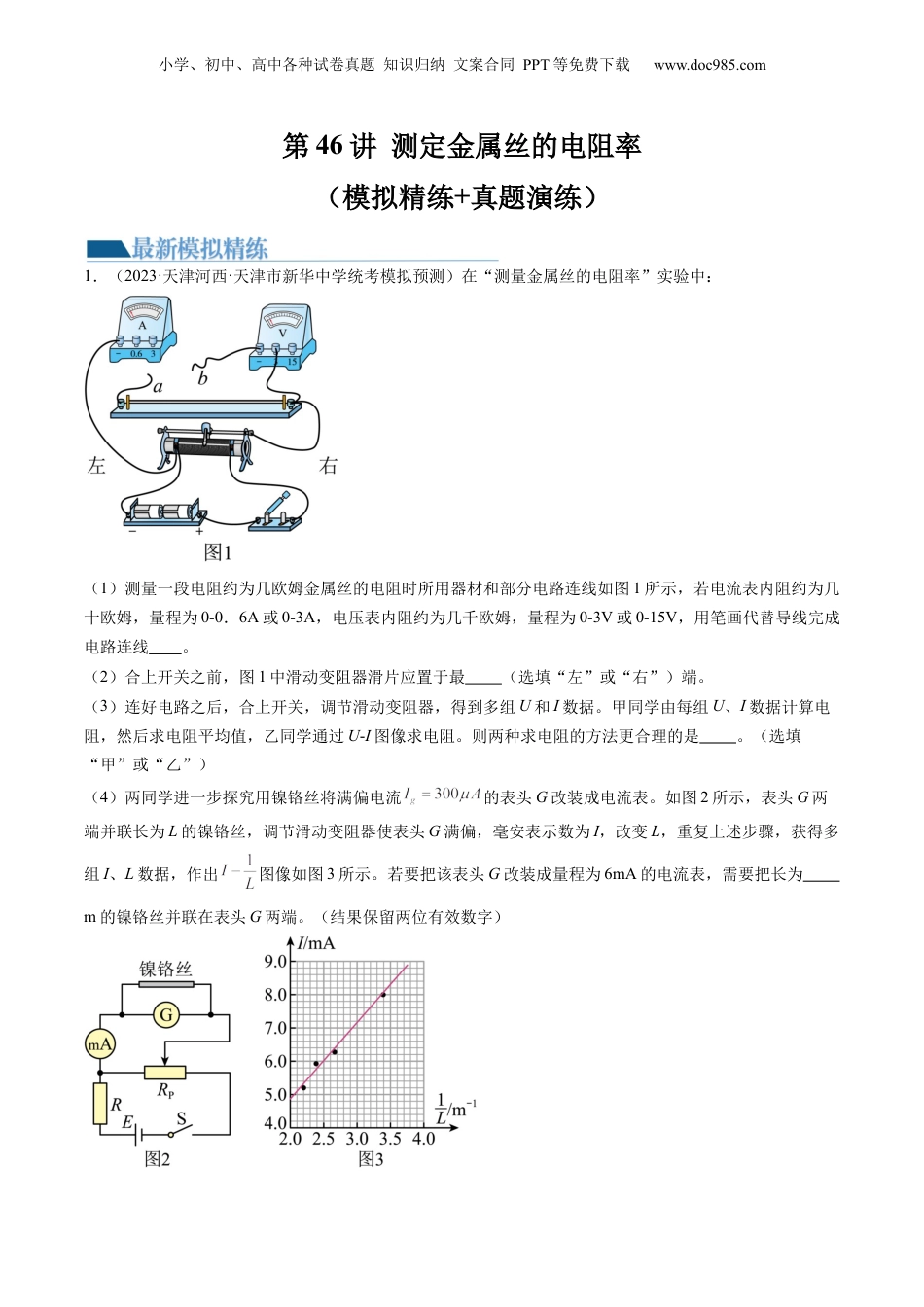

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第46讲测定金属丝的电阻率（模拟精练+真题演练）1．（2023·天津河西·天津市新华中学统考模拟预测）在“测量金属丝的电阻率”实验中：（1）测量一段电阻约为几欧姆金属丝的电阻时所用器材和部分电路连线如图1所示，若电流表内阻约为几十欧姆，量程为0-0．6A或0-3A，电压表内阻约为几千欧姆，量程为0-3V或0-15V，用笔画代替导线完成电路连线。（2）合上开关之前，图1中滑动变阻器滑片应置于最（选填“左”或“右”）端。（3）连好电路之后，合上开关，调节滑动变阻器，得到多组U和I数据。甲同学由每组U、I数据计算电阻，然后求电阻平均值，乙同学通过U-I图像求电阻。则两种求电阻的方法更合理的是。（选填“甲”或“乙”）（4）两同学进一步探究用镍铬丝将满偏电流的表头G改装成电流表。如图2所示，表头G两端并联长为L的镍铬丝，调节滑动变阻器使表头G满偏，毫安表示数为I，改变L，重复上述步骤，获得多组I、L数据，作出图像如图3所示。若要把该表头G改装成量程为6mA的电流表，需要把长为m的镍铬丝并联在表头G两端。（结果保留两位有效数字）小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com【答案】见解析左乙0.40【详解】（1）[1]由题中条件可知则电流表应采用外接法，电路中最大电流为故电流表应选量程0-0．6A，实物图连线如图所示（2）[2]合上开关之前，为保护电路，测量电路中的电流应最小，故图1中滑动变阻器滑片应置于最左端；（3）[3]利用图像处理数据，误差更小，两种求电阻的方法更合理的是乙；（4）[4]由图像可知6mA电流对应的横轴坐标为解得2．（2022·浙江绍兴·统考一模）某同学通过实验来测定如图所示的电阻圈中合金丝的电阻率。（1）所用实验器材：学生电源、电流表（，内阻约）、电压表（，内阻约）、滑动变阻器（，）。某次测量时电压表示数如图所示，其读数为。（2）该同学进行正确的电路连接，将测量数据描在如下图所示的坐标中，则电阻圈的电阻为（保留两位有效数字）。由测量数据可知，该同学所用电路中滑动变阻器的连接方式为（填“分压式”或“限流式”）。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com（3）实验再测量绕线轴的直径，合金丝的直径，合金丝的匝数匝，结合上述电阻圈的阻值，可计算合金丝的电阻率（保留两位有效数字）。（4）由于电表内阻的影响，用伏安法测定电阻存在着一定的系统误差，利用如上图所示的桥式伏安法可以进一步减小系统误差。实验过程：先闭合，调节滑片处于合适位置，再闭合，调节、，使流过检流计的电流为零时，记录两电表的数据，计算求得电阻的阻值。请解释此方法能减小系统误差的原因：。【答案】0.97/0.98/0.999.6/9.7/9.8/9.9/1.0分压式4.5×10-7/4.6×10-7/4.7×10-7/4.8×10-7/4.9×10-7CD支路没有分流，安培表示数等于待测电阻电流；CD两点电势相等，伏特表示数等于待测电阻电压【详解】（1）[1]电压表量程为3V，则读数时读取下面所示刻度，其最小刻度表示0.1V，因此需要估读一位，可读的其读数为0.98V。（2）[2]在图像中，图像的斜率表示电阻，因此跟你举图像可得[3]根据图像所描点迹对应的电压范围可知，电压范围变化大，而分压式接法的一大特点就是电压可调范围大，因此可知，该同学所用电路中滑动变阻器的连接方式为分压式接法。（3）[4]根据已知条件可得该合金丝的长度为该合金丝的横截面积为根据电阻定律有可得联立以上各式，代入数据可得（4）[5]惠更斯电桥法的原理就是通过调节滑动变阻器与两个电阻箱，使连接检流计的电流为零时，即使CD支路没有分流，则可保证安培表示数等于待测电阻电流；而检流计的电流为零，则说明CD两点电势相等，即伏特表示数就等于待测电阻得电压，电流表和电压表所测均为待测电阻电流与电压得真实值。3．（2023·江苏盐城·盐城市伍佑中学校考模拟预测）在“测量金属丝的电阻率”的实验中，某同学选择一根粗细均匀、阻值约为的电阻丝进行测量。（1）先测量电阻丝的长度，再用螺旋测微器测量其直径，结果如图1所示为。小学、初中、高中各种试卷真...
