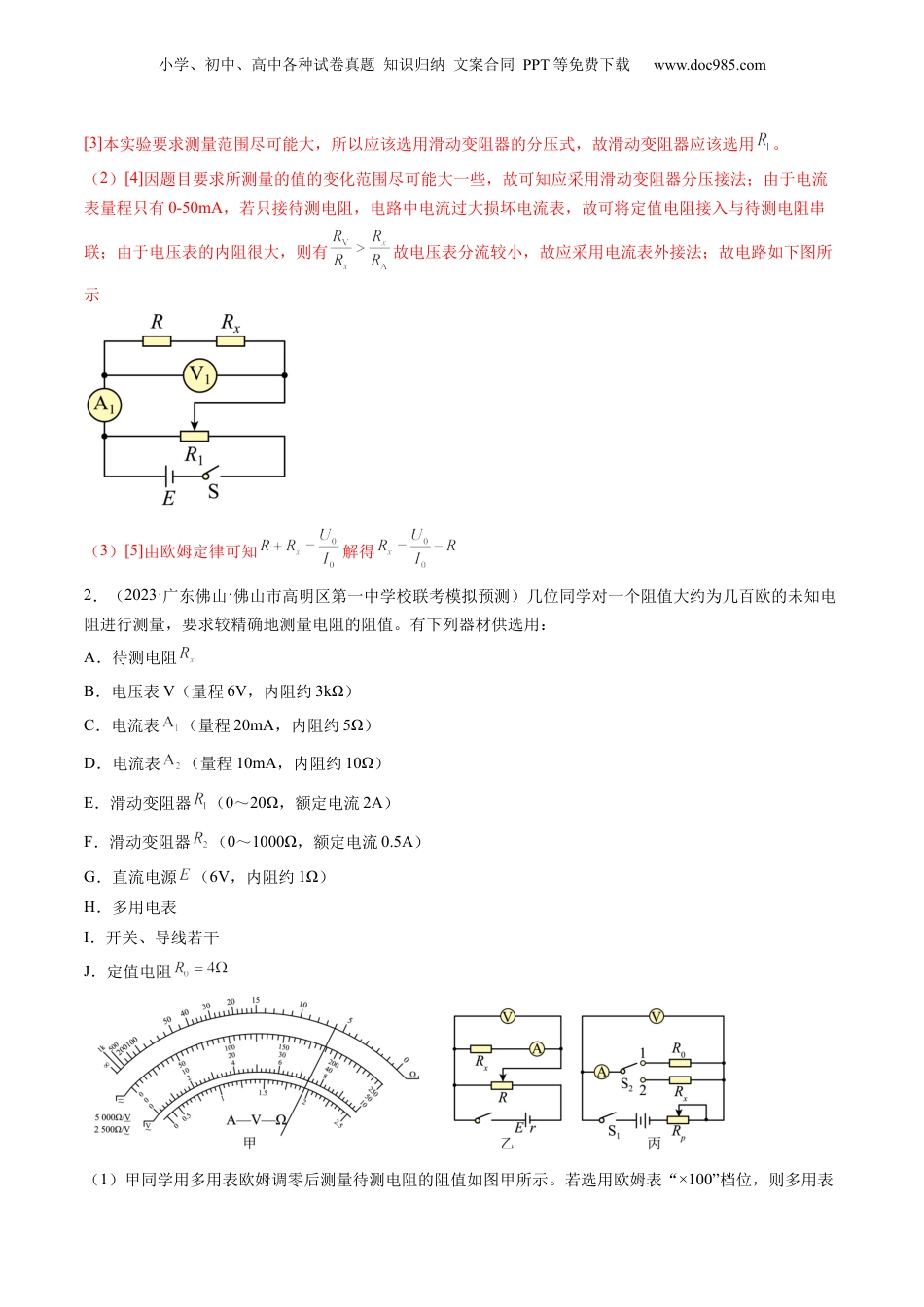

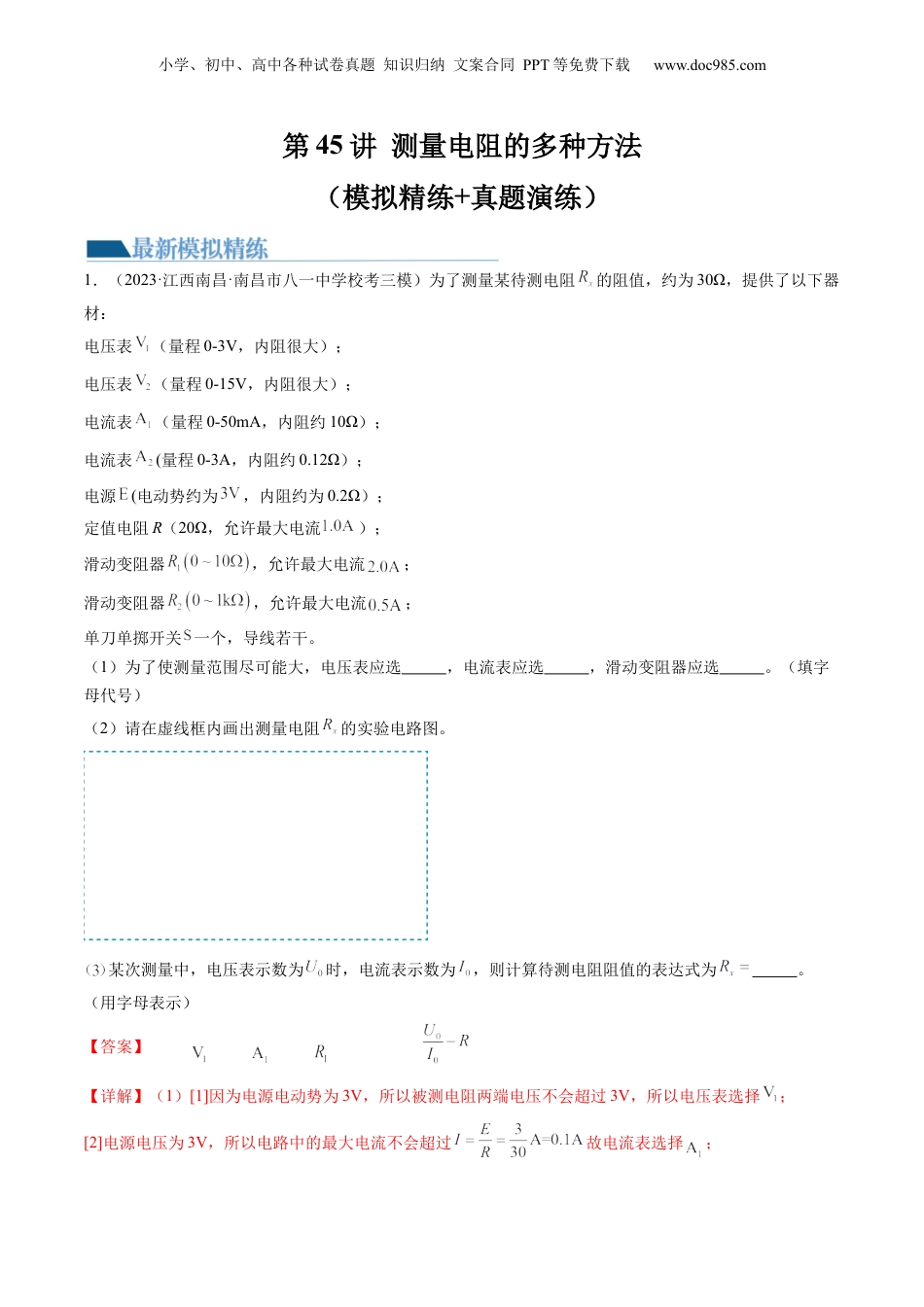

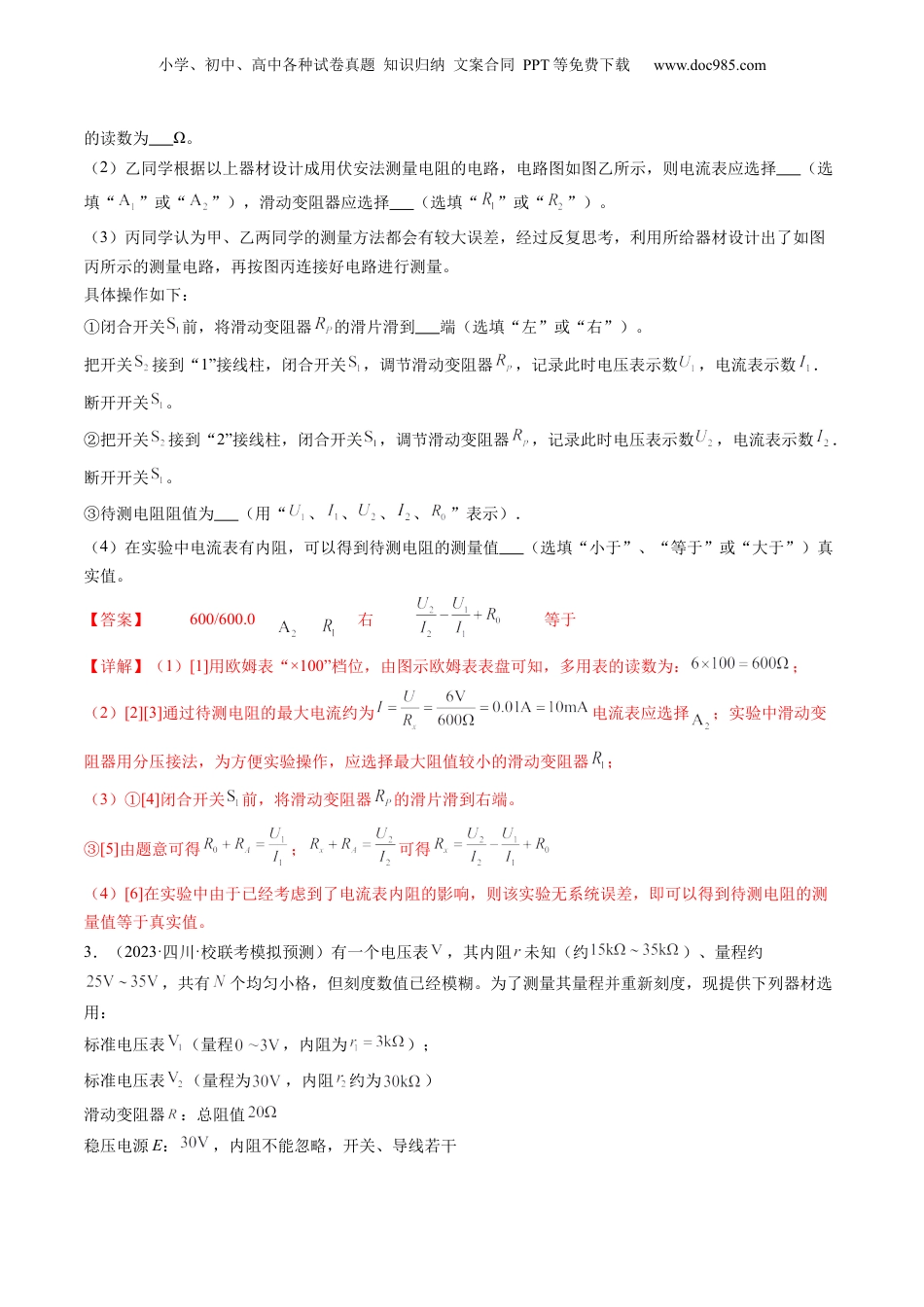

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第45讲测量电阻的多种方法（模拟精练+真题演练）1．（2023·江西南昌·南昌市八一中学校考三模）为了测量某待测电阻的阻值，约为30Ω，提供了以下器材：电压表（量程0-3V，内阻很大）；电压表（量程0-15V，内阻很大）；电流表（量程0-50mA，内阻约10Ω）；电流表(量程0-3A，内阻约0.12Ω）；电源(电动势约为，内阻约为0.2Ω）；定值电阻R（20Ω，允许最大电流）；滑动变阻器，允许最大电流；滑动变阻器，允许最大电流；单刀单掷开关一个，导线若干。（1）为了使测量范围尽可能大，电压表应选，电流表应选，滑动变阻器应选。（填字母代号）（2）请在虚线框内画出测量电阻的实验电路图。某次测量中，电压表示数为时，电流表示数为，则计算待测电阻阻值的表达式为。（用字母表示）【答案】【详解】（1）[1]因为电源电动势为3V，所以被测电阻两端电压不会超过3V，所以电压表选择；[2]电源电压为3V，所以电路中的最大电流不会超过故电流表选择；小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com[3]本实验要求测量范围尽可能大，所以应该选用滑动变阻器的分压式，故滑动变阻器应该选用。（2）[4]因题目要求所测量的值的变化范围尽可能大一些，故可知应采用滑动变阻器分压接法；由于电流表量程只有0-50mA，若只接待测电阻，电路中电流过大损坏电流表，故可将定值电阻接入与待测电阻串联；由于电压表的内阻很大，则有故电压表分流较小，故应采用电流表外接法；故电路如下图所示（3）[5]由欧姆定律可知解得2．（2023·广东佛山·佛山市高明区第一中学校联考模拟预测）几位同学对一个阻值大约为几百欧的未知电阻进行测量，要求较精确地测量电阻的阻值。有下列器材供选用：A．待测电阻B．电压表V（量程6V，内阻约3kΩ）C．电流表（量程20mA，内阻约5Ω）D．电流表（量程10mA，内阻约10Ω）E．滑动变阻器（0～20Ω，额定电流2A）F．滑动变阻器（0～1000Ω，额定电流0.5A）G．直流电源（6V，内阻约1Ω）H．多用电表I．开关、导线若干J．定值电阻（1）甲同学用多用表欧姆调零后测量待测电阻的阻值如图甲所示。若选用欧姆表“×100”档位，则多用表小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com的读数为Ω。（2）乙同学根据以上器材设计成用伏安法测量电阻的电路，电路图如图乙所示，则电流表应选择（选填“”或“”），滑动变阻器应选择（选填“”或“”）。（3）丙同学认为甲、乙两同学的测量方法都会有较大误差，经过反复思考，利用所给器材设计出了如图丙所示的测量电路，再按图丙连接好电路进行测量。具体操作如下：①闭合开关前，将滑动变阻器的滑片滑到端（选填“左”或“右”）。把开关接到“1”接线柱，闭合开关，调节滑动变阻器，记录此时电压表示数，电流表示数．断开开关。②把开关接到“2”接线柱，闭合开关，调节滑动变阻器，记录此时电压表示数，电流表示数．断开开关。③待测电阻阻值为（用“、、、、”表示）．（4）在实验中电流表有内阻，可以得到待测电阻的测量值（选填“小于”、“等于”或“大于”）真实值。【答案】600/600.0右等于【详解】（1）[1]用欧姆表“×100”档位，由图示欧姆表表盘可知，多用表的读数为：；（2）[2][3]通过待测电阻的最大电流约为电流表应选择；实验中滑动变阻器用分压接法，为方便实验操作，应选择最大阻值较小的滑动变阻器；（3）①[4]闭合开关前，将滑动变阻器的滑片滑到右端。③[5]由题意可得；可得（4）[6]在实验中由于已经考虑到了电流表内阻的影响，则该实验无系统误差，即可以得到待测电阻的测量值等于真实值。3．（2023·四川·校联考模拟预测）有一个电压表，其内阻未知（约）、量程约，共有个均匀小格，但刻度数值已经模糊。为了测量其量程并重新刻度，现提供下列器材选用：标准电压表（量程，内阻为）；标准电压表（量程为，内阻约为）滑动变阻器：总阻值稳压电源E：，内阻不能忽略，开关、导线若干小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com（1）用多用电表的欧姆挡...
