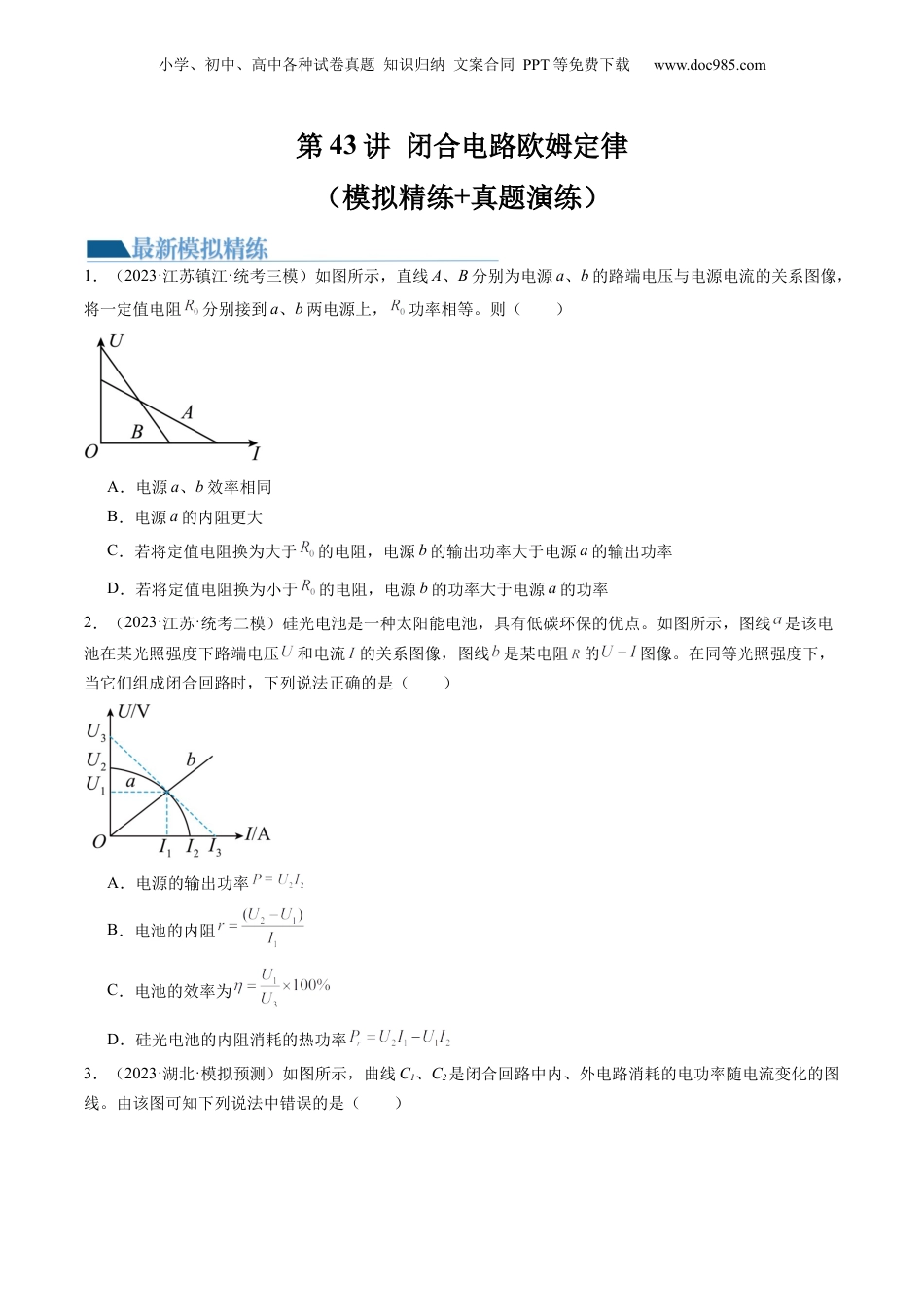

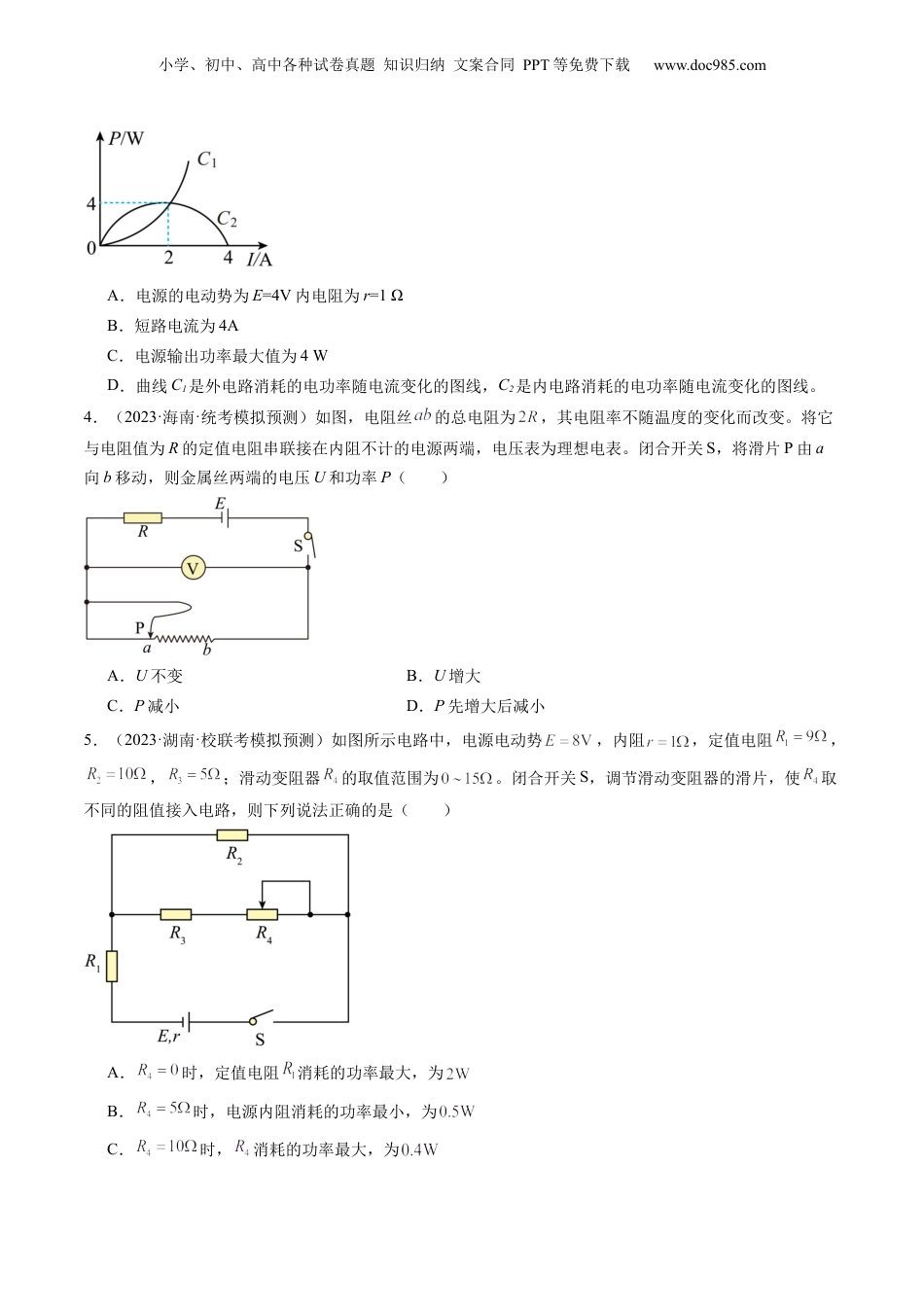

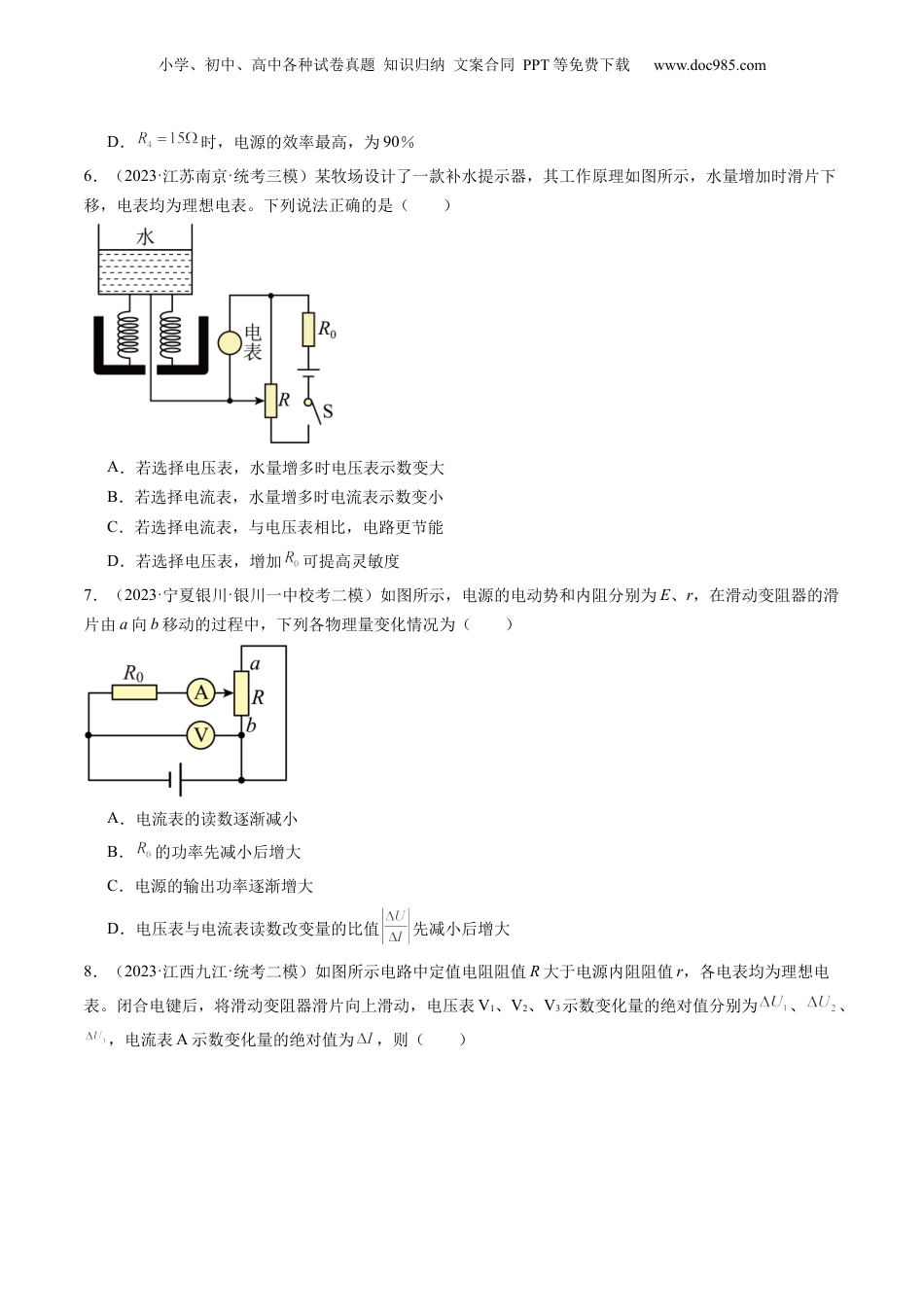

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第43讲闭合电路欧姆定律（模拟精练+真题演练）1．（2023·江苏镇江·统考三模）如图所示，直线A、B分别为电源a、b的路端电压与电源电流的关系图像，将一定值电阻分别接到a、b两电源上，功率相等。则（）A．电源a、b效率相同B．电源a的内阻更大C．若将定值电阻换为大于的电阻，电源b的输出功率大于电源a的输出功率D．若将定值电阻换为小于的电阻，电源b的功率大于电源a的功率2．（2023·江苏·统考二模）硅光电池是一种太阳能电池，具有低碳环保的优点。如图所示，图线是该电池在某光照强度下路端电压和电流的关系图像，图线是某电阻的图像。在同等光照强度下，当它们组成闭合回路时，下列说法正确的是（）A．电源的输出功率B．电池的内阻C．电池的效率为D．硅光电池的内阻消耗的热功率3．（2023·湖北·模拟预测）如图所示，曲线C1、C2是闭合回路中内、外电路消耗的电功率随电流变化的图线。由该图可知下列说法中错误的是（）小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．电源的电动势为E=4V内电阻为r=1ΩB．短路电流为4AC．电源输出功率最大值为4WD．曲线C1是外电路消耗的电功率随电流变化的图线，C2是内电路消耗的电功率随电流变化的图线。4．（2023·海南·统考模拟预测）如图，电阻丝的总电阻为，其电阻率不随温度的变化而改变。将它与电阻值为R的定值电阻串联接在内阻不计的电源两端，电压表为理想电表。闭合开关S，将滑片P由a向b移动，则金属丝两端的电压U和功率P（）A．U不变B．U增大C．P减小D．P先增大后减小5．（2023·湖南·校联考模拟预测）如图所示电路中，电源电动势，内阻，定值电阻，，；滑动变阻器的取值范围为。闭合开关S，调节滑动变阻器的滑片，使取不同的阻值接入电路，则下列说法正确的是（）A．时，定值电阻消耗的功率最大，为B．时，电源内阻消耗的功率最小，为C．时，消耗的功率最大，为小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comD．时，电源的效率最高，为90％6．（2023·江苏南京·统考三模）某牧场设计了一款补水提示器，其工作原理如图所示，水量增加时滑片下移，电表均为理想电表。下列说法正确的是（）A．若选择电压表，水量增多时电压表示数变大B．若选择电流表，水量增多时电流表示数变小C．若选择电流表，与电压表相比，电路更节能D．若选择电压表，增加可提高灵敏度7．（2023·宁夏银川·银川一中校考二模）如图所示，电源的电动势和内阻分别为E、r，在滑动变阻器的滑片由a向b移动的过程中，下列各物理量变化情况为（）A．电流表的读数逐渐减小B．的功率先减小后增大C．电源的输出功率逐渐增大D．电压表与电流表读数改变量的比值先减小后增大8．（2023·江西九江·统考二模）如图所示电路中定值电阻阻值R大于电源内阻阻值r，各电表均为理想电表。闭合电键后，将滑动变阻器滑片向上滑动，电压表V1、V2、V3示数变化量的绝对值分别为、、，电流表A示数变化量的绝对值为，则（）小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．V1、V2、V3、A示数均变小B．C．和均不变，且D．电源输出功率先增大后减小9．（2023·重庆合川·统考模拟预测）在如图所示的电路中，当闭合开关S后，若将滑动变阻器的滑片P向下调节，则正确的是（）A．电路再次稳定时，电源效率增加B．灯L2变暗，电流表的示数减小C．灯L1变亮，电压表的示数减小D．电容器存储的电势能增加10．（2023·贵州黔东南·凯里一中校考三模）阻值相等的三个电阻R、电容器C及电池E（内阻可忽略）连接成如图所示电路．开关S断开且电流稳定时，C所带的电荷量为；闭合开关S，电流再次稳定后，C所带的电荷量为，与的比值为（）A．B．C．D．11．（2023·湖南·模拟预测）如图所示，灯泡A、B都能正常发光，后来由于电路中某个电阻发生断路，致使灯泡A比原来亮一些，B比原来暗一些，则断路的电阻是（）小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．R1B．R3C．R2D．R412．（2023·湖北·模拟预测）在如...
