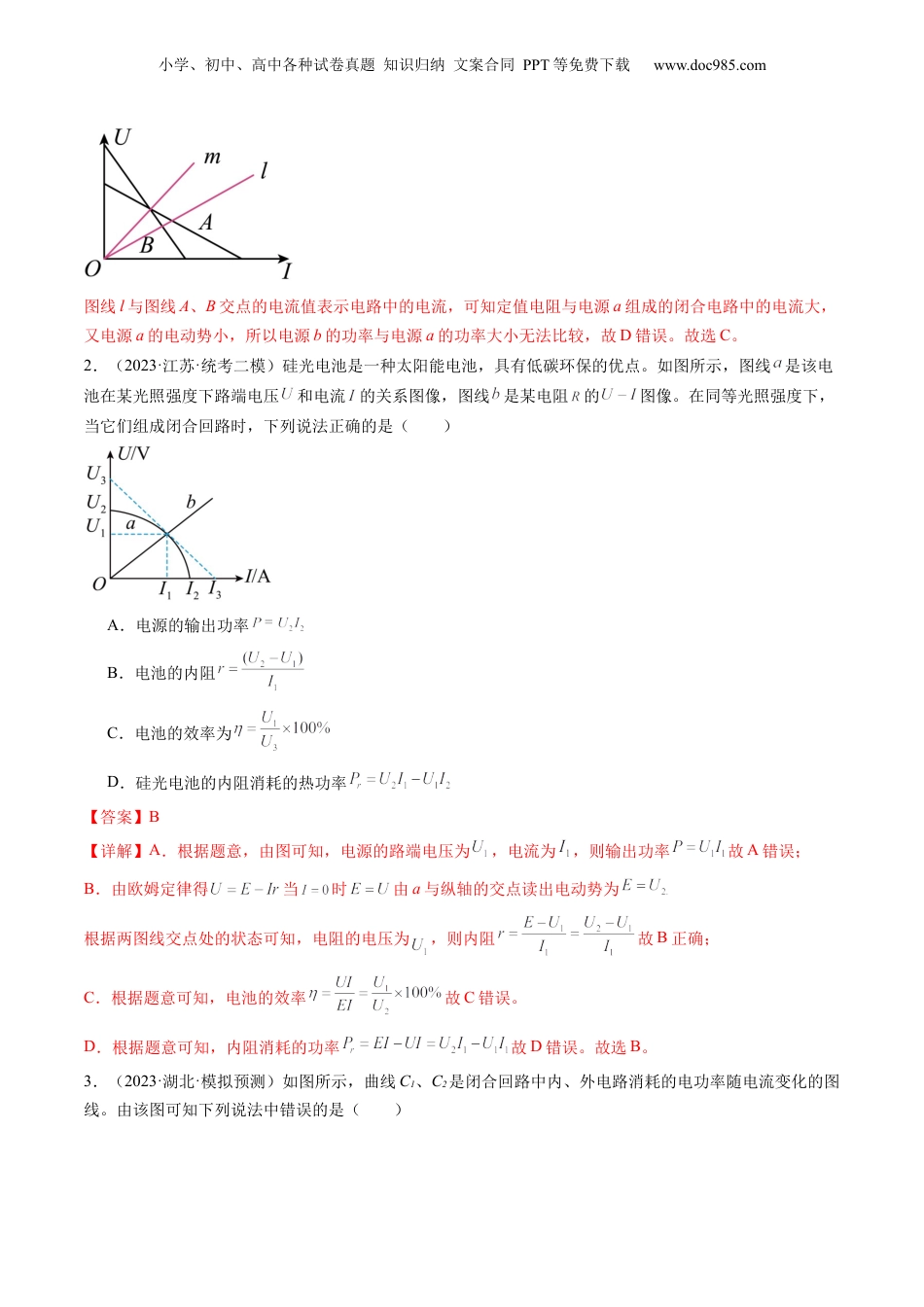

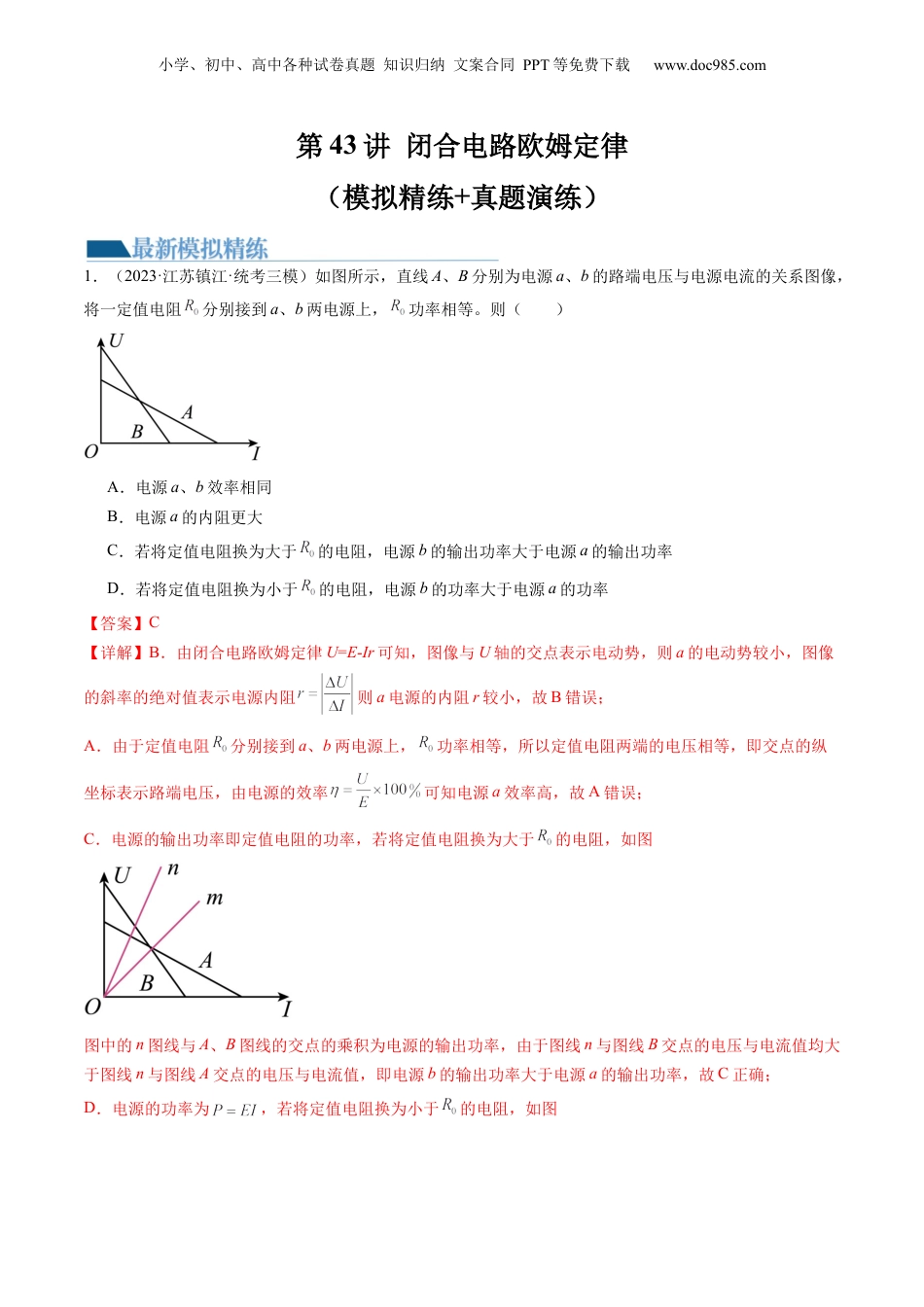

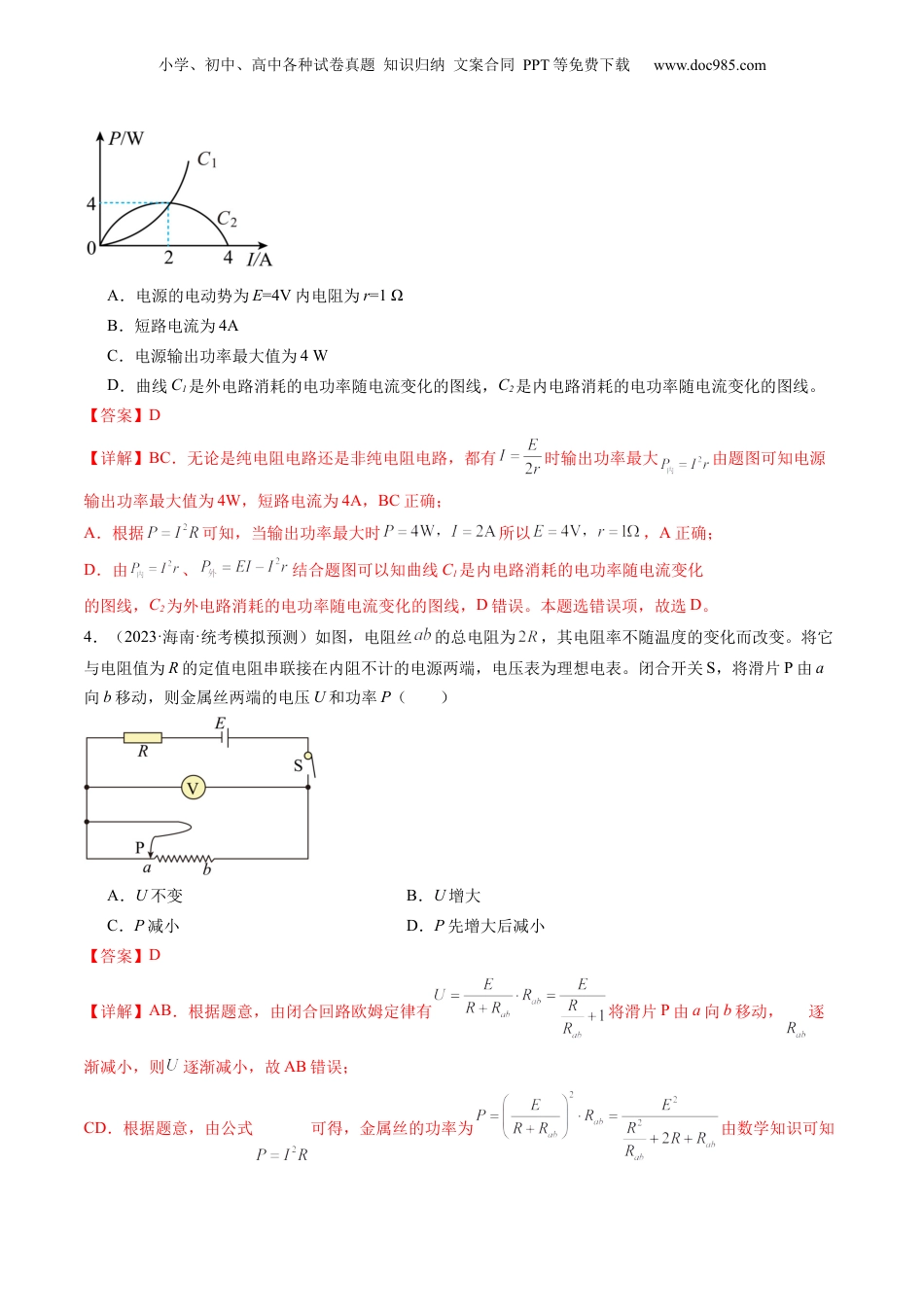

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第43讲闭合电路欧姆定律（模拟精练+真题演练）1．（2023·江苏镇江·统考三模）如图所示，直线A、B分别为电源a、b的路端电压与电源电流的关系图像，将一定值电阻分别接到a、b两电源上，功率相等。则（）A．电源a、b效率相同B．电源a的内阻更大C．若将定值电阻换为大于的电阻，电源b的输出功率大于电源a的输出功率D．若将定值电阻换为小于的电阻，电源b的功率大于电源a的功率【答案】C【详解】B．由闭合电路欧姆定律U=E-Ir可知，图像与U轴的交点表示电动势，则a的电动势较小，图像的斜率的绝对值表示电源内阻则a电源的内阻r较小，故B错误；A．由于定值电阻分别接到a、b两电源上，功率相等，所以定值电阻两端的电压相等，即交点的纵坐标表示路端电压，由电源的效率可知电源a效率高，故A错误；C．电源的输出功率即定值电阻的功率，若将定值电阻换为大于的电阻，如图图中的n图线与A、B图线的交点的乘积为电源的输出功率，由于图线n与图线B交点的电压与电流值均大于图线n与图线A交点的电压与电流值，即电源b的输出功率大于电源a的输出功率，故C正确；D．电源的功率为，若将定值电阻换为小于的电阻，如图小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com图线l与图线A、B交点的电流值表示电路中的电流，可知定值电阻与电源a组成的闭合电路中的电流大，又电源a的电动势小，所以电源b的功率与电源a的功率大小无法比较，故D错误。故选C。2．（2023·江苏·统考二模）硅光电池是一种太阳能电池，具有低碳环保的优点。如图所示，图线是该电池在某光照强度下路端电压和电流的关系图像，图线是某电阻的图像。在同等光照强度下，当它们组成闭合回路时，下列说法正确的是（）A．电源的输出功率B．电池的内阻C．电池的效率为D．硅光电池的内阻消耗的热功率【答案】B【详解】A．根据题意，由图可知，电源的路端电压为，电流为，则输出功率故A错误；B．由欧姆定律得当时由a与纵轴的交点读出电动势为根据两图线交点处的状态可知，电阻的电压为，则内阻故B正确；C．根据题意可知，电池的效率故C错误。D．根据题意可知，内阻消耗的功率故D错误。故选B。3．（2023·湖北·模拟预测）如图所示，曲线C1、C2是闭合回路中内、外电路消耗的电功率随电流变化的图线。由该图可知下列说法中错误的是（）小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．电源的电动势为E=4V内电阻为r=1ΩB．短路电流为4AC．电源输出功率最大值为4WD．曲线C1是外电路消耗的电功率随电流变化的图线，C2是内电路消耗的电功率随电流变化的图线。【答案】D【详解】BC．无论是纯电阻电路还是非纯电阻电路，都有时输出功率最大由题图可知电源输出功率最大值为4W，短路电流为4A，BC正确；A．根据可知，当输出功率最大时所以，A正确；D．由、结合题图可以知曲线C1是内电路消耗的电功率随电流变化的图线，C2为外电路消耗的电功率随电流变化的图线，D错误。本题选错误项，故选D。4．（2023·海南·统考模拟预测）如图，电阻丝的总电阻为，其电阻率不随温度的变化而改变。将它与电阻值为R的定值电阻串联接在内阻不计的电源两端，电压表为理想电表。闭合开关S，将滑片P由a向b移动，则金属丝两端的电压U和功率P（）A．U不变B．U增大C．P减小D．P先增大后减小【答案】D【详解】AB．根据题意，由闭合回路欧姆定律有将滑片P由a向b移动，逐渐减小，则逐渐减小，故AB错误；CD．根据题意，由公式可得，金属丝的功率为由数学知识可知小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com当即时，有最小值，有最大值，则将滑片P由a向b移动，P先增大后减小，故C错误，D正确。故选D。5．（2023·湖南·校联考模拟预测）如图所示电路中，电源电动势，内阻，定值电阻，，；滑动变阻器的取值范围为。闭合开关S，调节滑动变阻器的滑片，使取不同的阻值接入电路，则下列说法正确的是（）A．时，定值电阻消耗的功率最大，为B．时，电源内阻消耗的功率最小，为C．时，消耗的功率最大，为D．时，电源的效率最高...
