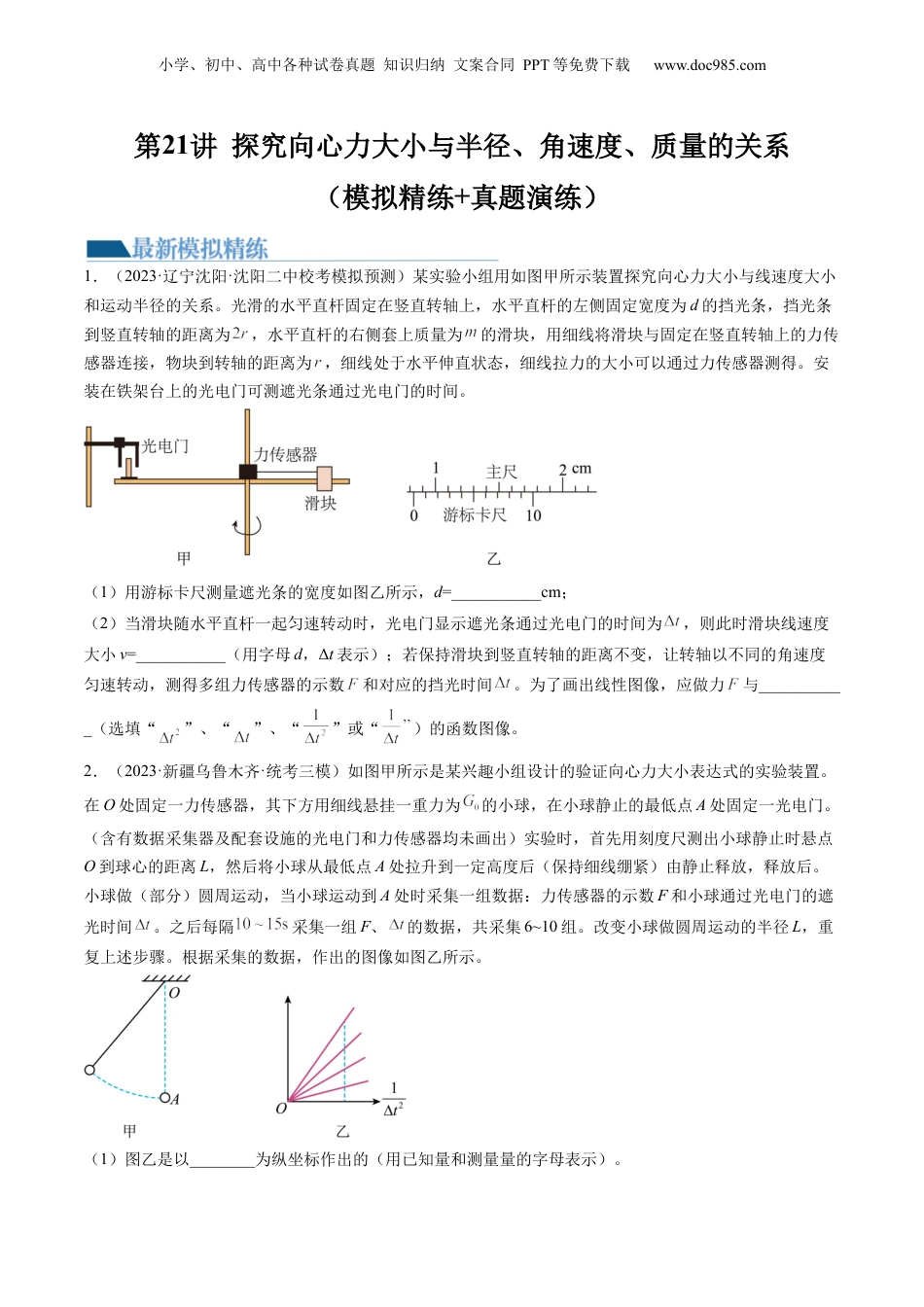

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第21讲探究向心力大小与半径、角速度、质量的关系（模拟精练+真题演练）1．（2023·辽宁沈阳·沈阳二中校考模拟预测）某实验小组用如图甲所示装置探究向心力大小与线速度大小和运动半径的关系。光滑的水平直杆固定在竖直转轴上，水平直杆的左侧固定宽度为d的挡光条，挡光条到竖直转轴的距离为，水平直杆的右侧套上质量为的滑块，用细线将滑块与固定在竖直转轴上的力传感器连接，物块到转轴的距离为，细线处于水平伸直状态，细线拉力的大小可以通过力传感器测得。安装在铁架台上的光电门可测遮光条通过光电门的时间。（1）用游标卡尺测量遮光条的宽度如图乙所示，d=___________cm；（2）当滑块随水平直杆一起匀速转动时，光电门显示遮光条通过光电门的时间为，则此时滑块线速度大小v=___________（用字母d，Δt表示）；若保持滑块到竖直转轴的距离不变，让转轴以不同的角速度匀速转动，测得多组力传感器的示数和对应的挡光时间。为了画出线性图像，应做力与___________（选填“”、“”、“”或“）的函数图像。2．（2023·新疆乌鲁木齐·统考三模）如图甲所示是某兴趣小组设计的验证向心力大小表达式的实验装置。在O处固定一力传感器，其下方用细线悬挂一重力为的小球，在小球静止的最低点A处固定一光电门。（含有数据采集器及配套设施的光电门和力传感器均未画出）实验时，首先用刻度尺测出小球静止时悬点O到球心的距离L，然后将小球从最低点A处拉升到一定高度后（保持细线绷紧）由静止释放，释放后。小球做（部分）圆周运动，当小球运动到A处时采集一组数据：力传感器的示数F和小球通过光电门的遮光时间。之后每隔采集一组F、的数据，共采集6~10组。改变小球做圆周运动的半径L，重复上述步骤。根据采集的数据，作出的图像如图乙所示。（1）图乙是以________为纵坐标作出的（用已知量和测量量的字母表示）。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com（2）根据图乙中的任意一条图线均可得到：做圆周运动的物体，当质量和________一定时，向心力的大小与线速度或角速度的平方成正比。（3）若在图乙中横坐标上取某一值，图乙中的每一条图线对应的纵坐标的值与相应的半径的________（选填“乘积”或“比值”）相等，则可得：做圆周运动的物体，当质量和线速度的大小一定时，向心力的大小与半径成反比。（4）实验中，每次改变小球做圆周运动的半径L后，小球由静止释放的位置距最低点的高度________。A．必须相同B．必须不同C．可以相同，也可以不同3．（2023·福建龙岩·统考模拟预测）某同学为了探究做圆周运动的物体所需要的向心力F与其质量m、转动半径r和转动角速度ω之间的关系。（1）该同学先用如图甲所示的向心力演示器探究F与ω的关系.在两小球质量和转动半径相等时，标尺上的等分格显示得出两个小球A、B所受向心力的比值为1:4，由圆周运动知识可以判断与皮带连接的变速塔轮相对应的半径之比为_________A．1:2B．2:1C．1:4D．4:1（2）为了更精确探究F与ω的关系，该同学再用如图乙所示接有传感器的向心力实验器来进行实验。力传感器可直接测量向心力的大小F，水平直杆的一端套一个滑块P，另一端固定一个宽度为d的挡光条，挡光条到竖直转轴的距离为D。某次旋转过程中挡光条经过光电门传感器，系统自动记录其挡光时间为Δt，力传感器的示数为F，则角速度ω=_________。改变ω，获得多组F、Δt的数据，以F为纵坐标，以_________（填“Δt”、“”、“”或“”）为横坐标，在坐标纸中描点作图得到一条直线，结果发现图线不过原点，该同学多次实验，作出的该图线也不过原点，经检查分析，实验仪器、操作和读数均没有问题，则图线不过原点的主要原因是__________________。4．（2022·全国·校联考一模）某科技小组想验证匀速圆周运动向心力大小的表达式，装置如图，用能够显示并调节转动频率的小电动机带动竖直轴匀速转动，OB为竖直轴的中心线，长为d的水平横臂OA固定在OB上，不可伸长的轻细线上端固定在A处，下端穿过球心并固定。在装置后面放一贴有白纸的竖直平板，调节...
