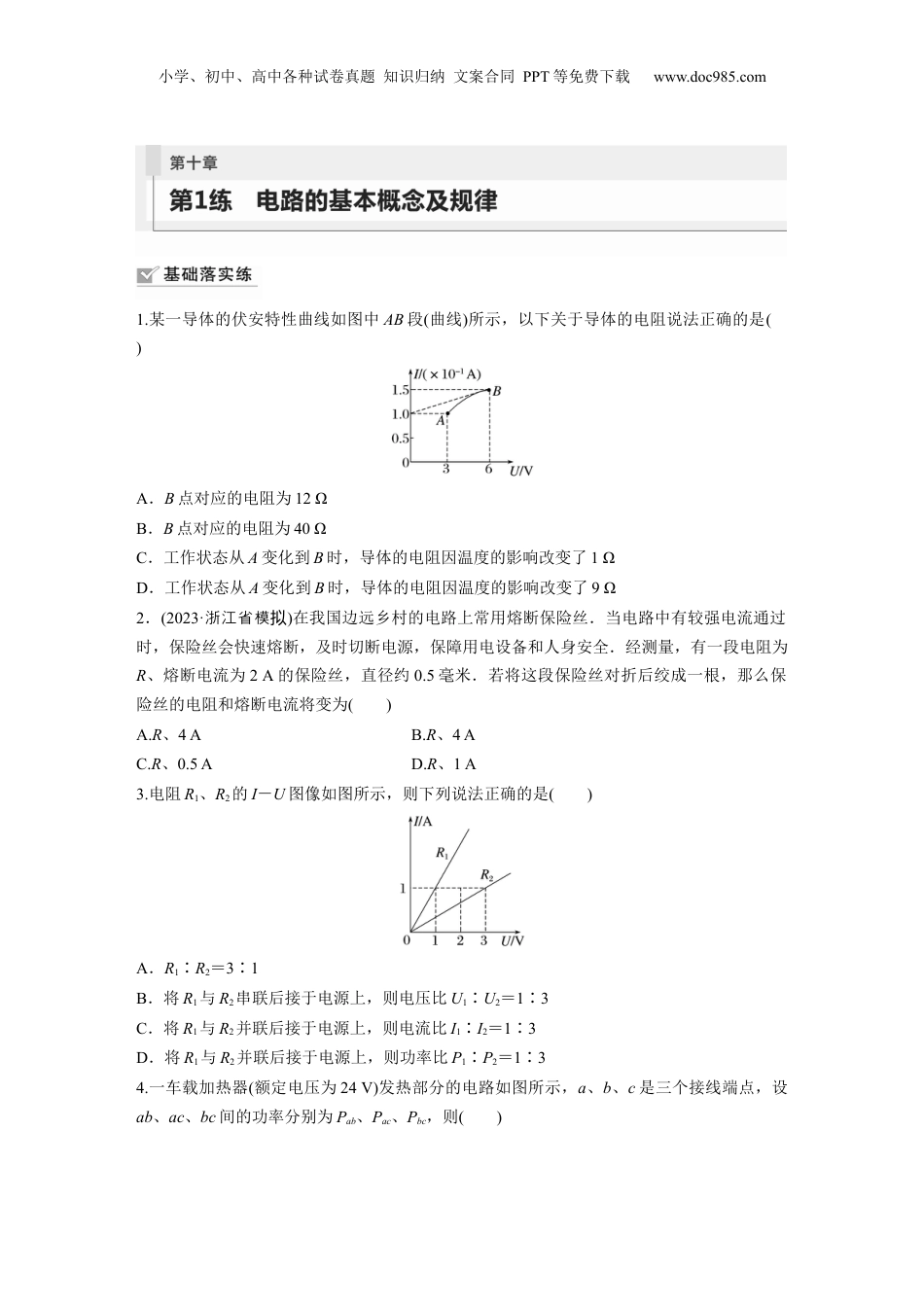

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com1.某一导体的伏安特性曲线如图中AB段(曲线)所示，以下关于导体的电阻说法正确的是()A．B点对应的电阻为12ΩB．B点对应的电阻为40ΩC．工作状态从A变化到B时，导体的电阻因温度的影响改变了1ΩD．工作状态从A变化到B时，导体的电阻因温度的影响改变了9Ω2．(2023·浙江省模拟)在我国边远乡村的电路上常用熔断保险丝．当电路中有较强电流通过时，保险丝会快速熔断，及时切断电源，保障用电设备和人身安全．经测量，有一段电阻为R、熔断电流为2A的保险丝，直径约0.5毫米．若将这段保险丝对折后绞成一根，那么保险丝的电阻和熔断电流将变为()A.R、4AB.R、4AC.R、0.5AD.R、1A3.电阻R1、R2的I－U图像如图所示，则下列说法正确的是()A．R1∶R2＝3∶1B．将R1与R2串联后接于电源上，则电压比U1∶U2＝1∶3C．将R1与R2并联后接于电源上，则电流比I1∶I2＝1∶3D．将R1与R2并联后接于电源上，则功率比P1∶P2＝1∶34.一车载加热器(额定电压为24V)发热部分的电路如图所示，a、b、c是三个接线端点，设ab、ac、bc间的功率分别为Pab、Pac、Pbc，则()小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．Pab>PbcB．Pab＝PacC．Pac＝PbcD．Pab<Pac5．(2020·全卷国Ⅰ·17)图(a)所示的电路中，K与L间接一智能电源，用以控制电容器C两端的电压UC.如果UC随时间t的变化如图(b)所示，则下列描述电阻R两端电压UR随时间t变化的图像中，正确的是()6．如图所示，同种材料制成且厚度相等的长方体合金块A和B，上表面为正方形，边长之比为2∶1.A、B分别与同一电源相连，电源内阻忽略不计，则()A．通过A、B的电流之比为2∶1B．通过A、B的电流之比为1∶2C．A、B中自由电荷定向移动速率之比为2∶1D．A、B中自由电荷定向移动速率之比为1∶27.(2023·湖北恩施市模拟)如图所示为示波器衰减电路的示意图，ab之间为信号电压的输入端，cd为衰减电路的输出端，P是和衰减旋钮固连在一起的开关，R1、R2、R3、R4为四个定值电阻，当P接通1时电压没有被衰减，当P分别接通2、3、4时电压被衰减10倍、100倍、1000倍(即输出电压变为输入电压的0.1、0.01、0.001)，若某个示波器的衰减电路中，R4＝1Ω，不计导线电阻，则其他电阻的阻值分别为()小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．R1＝900Ω，R2＝90Ω，R3＝9ΩB．R1＝999Ω，R2＝99Ω，R3＝9ΩC．R1＝10Ω，R2＝100Ω，R3＝1000ΩD．R1＝1000Ω，R2＝100Ω，R3＝10Ω8．一根横截面积为S的铜导线，通过电流为I.已知铜的密度为ρ，铜的摩尔质量为M，电子电荷量为e，阿伏加德罗常数为NA，设每个铜原子只提供一个自由电子，则铜导线中自由电子定向移动速率为()A.B.C.D.9．(多选)(2023·福建省厦一中模门拟)如图所示，把两只完全相同的表头进行改装，已知表头内阻为100Ω，下列说法正确的是()A．由甲图可知，该表头满偏电流Ig＝2mAB．甲图是改装成的双量程电压表，其中b量程为9VC．乙图中R1＝Ω，R2＝10ΩD．乙图中R1＝5Ω，R2＝45Ω10．在图甲所示的电路中，电源的电动势为3.0V，内阻不计，灯L1、L2、L3为三个相同规格的小灯泡，这种小灯泡的伏安特性曲线如图乙所示．当开关闭合后，下列说法中正确的是()小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．灯泡L1的电流为灯泡L2电流的2倍B．灯泡L1的电阻为7.5ΩC．灯泡L2的电阻为12ΩD．灯泡L3两端的电压为1.5V11.如图所示的电路中，电阻R1、R2、R3的阻值均为2Ω.电流表内阻不计，在B、C两点间加上6V的电压时，电流表的示数为()A．0B．1AC．1.5AD．2A12．(多选)恒流源是一种特殊的电源，其输出的电流能始终保持不变；恒压源也是一种特殊的电源，其输出的电压能始终保持不变．图甲所示的电路中电源是恒流源，图乙所示的电路中电源是恒压源，两图中的滑动变阻器滑动触头P均从最右端向最左端移动时，下列说法中正确的是()A．图甲中R1两端的电压减小B．图乙中R1两端的电压减小C．图甲中流过R2的电流保持不变D．图乙中流过R2的电流保持不变
