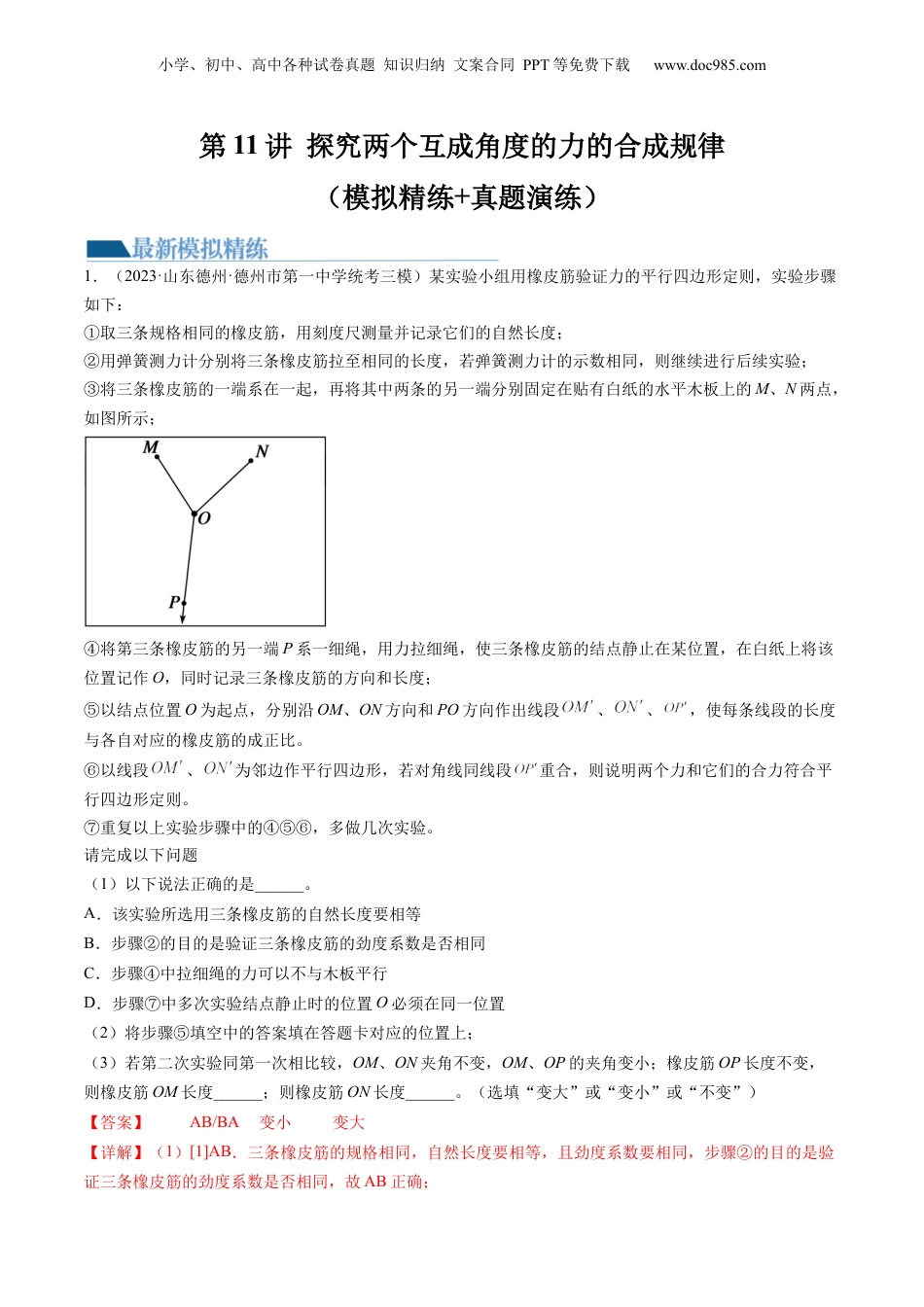

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第11讲探究两个互成角度的力的合成规律（模拟精练+真题演练）1．（2023·山东德州·德州市第一中学统考三模）某实验小组用橡皮筋验证力的平行四边形定则，实验步骤如下：①取三条规格相同的橡皮筋，用刻度尺测量并记录它们的自然长度；②用弹簧测力计分别将三条橡皮筋拉至相同的长度，若弹簧测力计的示数相同，则继续进行后续实验；③将三条橡皮筋的一端系在一起，再将其中两条的另一端分别固定在贴有白纸的水平木板上的M、N两点，如图所示；④将第三条橡皮筋的另一端P系一细绳，用力拉细绳，使三条橡皮筋的结点静止在某位置，在白纸上将该位置记作O，同时记录三条橡皮筋的方向和长度；⑤以结点位置O为起点，分别沿OM、ON方向和PO方向作出线段、、，使每条线段的长度与各自对应的橡皮筋的成正比。⑥以线段、为邻边作平行四边形，若对角线同线段重合，则说明两个力和它们的合力符合平行四边形定则。⑦重复以上实验步骤中的④⑤⑥，多做几次实验。请完成以下问题（1）以下说法正确的是______。A．该实验所选用三条橡皮筋的自然长度要相等B．步骤②的目的是验证三条橡皮筋的劲度系数是否相同C．步骤④中拉细绳的力可以不与木板平行D．步骤⑦中多次实验结点静止时的位置O必须在同一位置（2）将步骤⑤填空中的答案填在答题卡对应的位置上；（3）若第二次实验同第一次相比较，OM、ON夹角不变，OM、OP的夹角变小；橡皮筋OP长度不变，则橡皮筋OM长度______；则橡皮筋ON长度______。（选填“变大”或“变小”或“不变”）【答案】AB/BA变小变大【详解】（1）[1]AB．三条橡皮筋的规格相同，自然长度要相等，且劲度系数要相同，步骤②的目的是验证三条橡皮筋的劲度系数是否相同，故AB正确；小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comC．拉线方向必须与木板平面平行，这样才确保力的大小准确性，故C错误；D．改变拉力，进行多次实验，每次没必要使O点在同一位置，故D错误。故选AB。（3）[2][3]若第二次实验同第一次相比较，OM、ON夹角不变，OM、OP的夹角变小；橡皮筋OP长度不变，由平行四边形定则可知，橡皮筋OM长度变小；则橡皮筋ON长度变大。2．（2023·福建泉州·统考模拟预测）某同学在研究共点力的合成规律时，用双手分别拉住两把弹簧测力计的拉环，将一重物悬挂竖直木板前，静止时如图甲所示，分别读出和的示数，并在贴于木板的白纸上记录点的位置和拉线的方向。在实验过程中，请回答以下问题（1）某次实验时弹簧测力计的示数如图乙所示，其读数为______；（2）该同学在白纸上要记录点的位置和拉线的方向时发现两只手都用上了，无法记录，请提出一个能解决该问题的建议______；（3）该同学正确操作后，作出的拉力及合力的图示，如图丙，则的质量约为______。A．0.1B．0.2C．0.4D．0.5【答案】3.13见解析D【详解】（1）[1]由题图可知，弹簧测力计分度值为0.1N，需要估读到分度值下一位，所以弹簧测力计的示数为3.13N。（2）[2]先在白纸上画出两拉力方向及结点，两测力计按预设的结点及方向拉重物（一测力计端固定，拉另一测力计）。（3）[3]由图丙可知，合力F约5N，则的质量约为0.5kg。故选D。3．（2023·天津·统考模拟预测）某同学用A、B，C三个弹簧测力计“验证力的平行四边形定则”。装置如图甲所示。将弹簧测力计A的一端固定在水平白纸上的P点，三个细线套、、共系于一个结点。另一端分别系于弹簧测力计A、B、C上，拉动B、C两个弹簧测力计。使结点与白纸上O点重合。这时细线套、垂直，弹簧测力A的示数如图甲所示。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com（1）图甲中弹簧测力计A的示数为___________N；若弹簧测力计B的示数为。则当弹簧测力计C的示数约为___________N时，力的平行四边形定则得到验证。（2）该同学利用作图法验证平行四边形定则，记录三个弹簧测力计的示数，同时在白纸上确定___________，作出的图如图乙所示，其中与测力计A对线套的拉力等大反向，如果在误差允许的范围内。___________，则力的平行四边形定则得到验证。（3...
