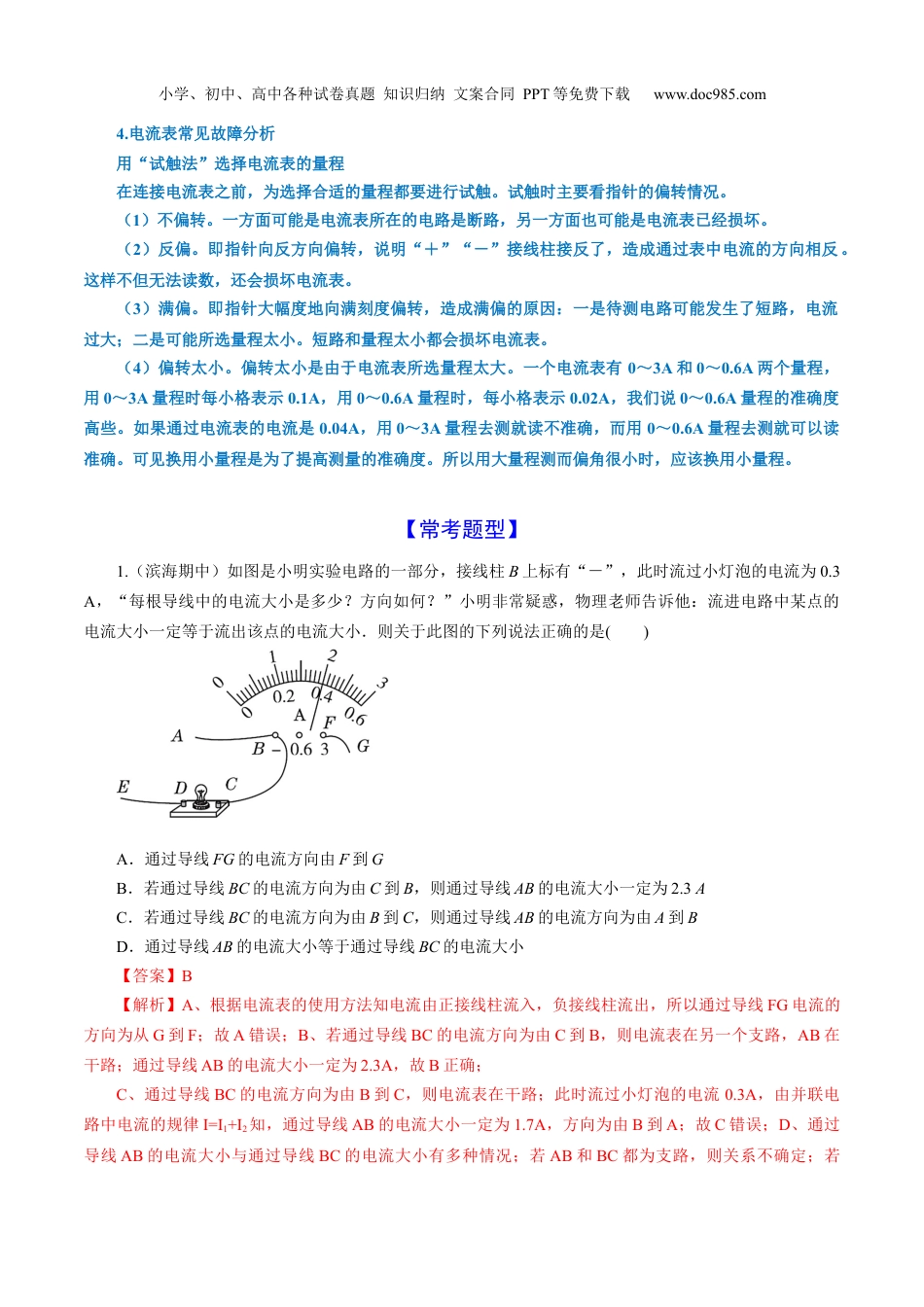

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第4章电路探秘专题23串、并联电路中电流的规律及电阻类型一电流表的正确使用..................................................................................................1类型二串、并联电路中电流的规律的实验探究.................................................................4类型三导体的导电性能及电阻相关的实验探究...............................................................12类型四电阻的应用............................................................................................................18类型五控制变量法与转换法的应用.................................................................................24类型一电流表的正确使用【方法归纳】1.电流的测量，电流表的使用及读数方法项目电流表实物图符号接线柱有三个接线柱，分别是“－”“0.6”和“3”，“－”表示负接线柱，“0.6”和“3”是两个正接线柱量程及分度值0～0.6A量程，分度值为0.02A；0～3A量程，分度值是0.1A使用方法①电流表必须与被测用电器串联；②要让电流从电流表的正接线柱流入，从负接线柱流出；③所测电流不能超过电流表的量程，若不能估测被测电流的大小，可用试触法来试一下；④绝对不允许不经过用电器直接把电流表接在电源的两极上，这样会烧坏电流表和电源读数方法①根据导线连接的接线柱判定电流表使用的量程；②根据量程确定所对应的分度值；③根据指针位置正确读取电流表的示数，若指针不指在整刻度要适当估读；④记录数值时不要忘记写上单位2.判断电流表测量的方法：通过用电器的电流经过电流表，电流表就是测通过该用电器的电流。3.画等效电路图的技巧：(1)去：①将电路中断路部分和被短路部分去掉；②将电流表看成导线，进而去掉电流表。(2)移：在不改变电路连接方式的前提下，适当移动电路中某些导线的位置。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com4.电流表常见故障分析用“试触法”选择电流表的量程在连接电流表之前，为选择合适的量程都要进行试触。试触时主要看指针的偏转情况。（1）不偏转。一方面可能是电流表所在的电路是断路，另一方面也可能是电流表已经损坏。（2）反偏。即指针向反方向偏转，说明“＋”“－”接线柱接反了，造成通过表中电流的方向相反。这样不但无法读数，还会损坏电流表。（3）满偏。即指针大幅度地向满刻度偏转，造成满偏的原因：一是待测电路可能发生了短路，电流过大；二是可能所选量程太小。短路和量程太小都会损坏电流表。（4）偏转太小。偏转太小是由于电流表所选量程太大。一个电流表有0～3A和0～0.6A两个量程，用0～3A量程时每小格表示0.1A，用0～0.6A量程时，每小格表示0.02A，我们说0～0.6A量程的准确度高些。如果通过电流表的电流是0.04A，用0～3A量程去测就读不准确，而用0～0.6A量程去测就可以读准确。可见换用小量程是为了提高测量的准确度。所以用大量程测而偏角很小时，应该换用小量程。【常考题型】1.（滨海期中）如图是小明实验电路的一部分，接线柱B上标有“－”，此时流过小灯泡的电流为0.3A，“每根导线中的电流大小是多少？方向如何？”小明非常疑惑，物理老师告诉他：流进电路中某点的电流大小一定等于流出该点的电流大小．则关于此图的下列说法正确的是()A．通过导线FG的电流方向由F到GB．若通过导线BC的电流方向为由C到B，则通过导线AB的电流大小一定为2.3AC．若通过导线BC的电流方向为由B到C，则通过导线AB的电流方向为由A到BD．通过导线AB的电流大小等于通过导线BC的电流大小【答案】B【解析】A、根据电流表的使用方法知电流由正接线柱流入，负接线柱流出，所以通过导线FG电流的方向为从G到F；故A错误；B、若通过导线BC的电流方向为由C到B，则电流表在另一个支路，AB在干路；通过导线AB的电流大小一定为2.3A，故B正确；C、通过导线BC的电流方向为由B到C，则电流表在干路；此时流过小灯泡的电流0.3A，由并联电路中电流的规律I=I1+I2知，通过导线AB的电流大小一定为...
