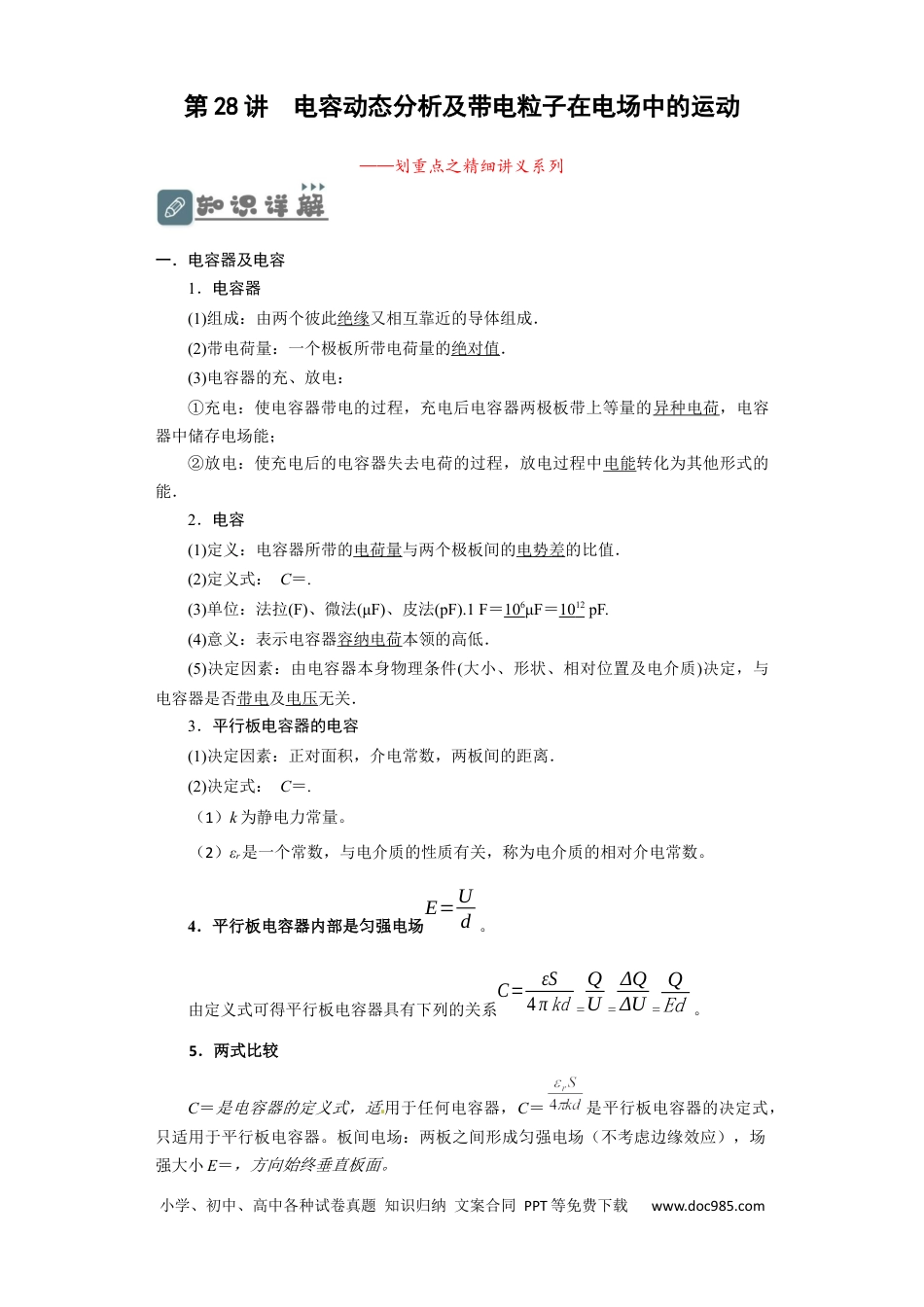

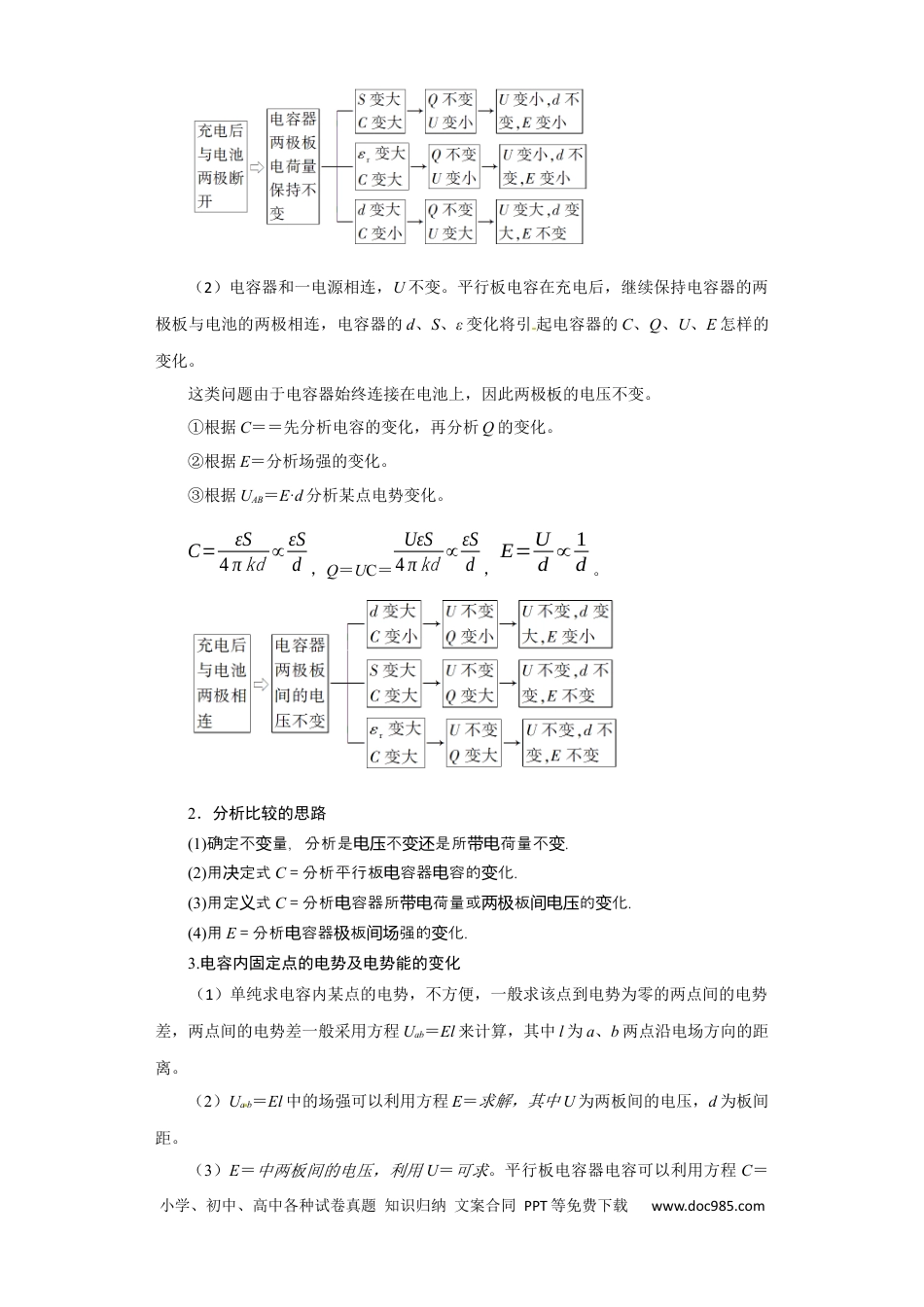

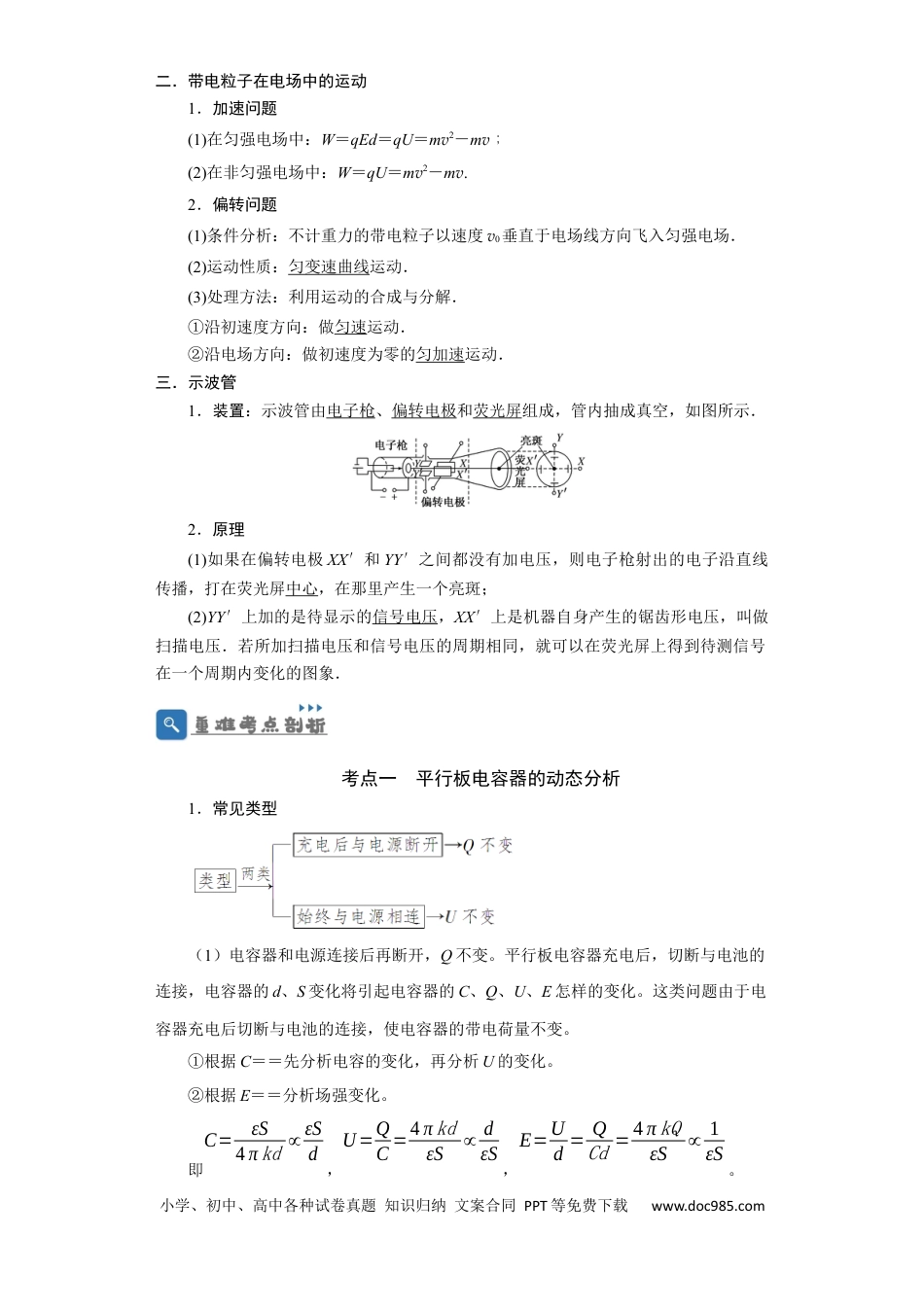

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第28讲电容动态分析及带电粒子在电场中的运动——划重点之精细讲义系列一．电容器及电容1．电容器(1)组成：由两个彼此绝缘又相互靠近的导体组成．(2)带电荷量：一个极板所带电荷量的绝对值．(3)电容器的充、放电：①充电：使电容器带电的过程，充电后电容器两极板带上等量的异种电荷，电容器中储存电场能；②放电：使充电后的电容器失去电荷的过程，放电过程中电能转化为其他形式的能．2．电容(1)定义：电容器所带的电荷量与两个极板间的电势差的比值．(2)定义式：C＝.(3)单位：法拉(F)、微法(μF)、皮法(pF).1F＝106μF＝1012pF.(4)意义：表示电容器容纳电荷本领的高低．(5)决定因素：由电容器本身物理条件(大小、形状、相对位置及电介质)决定，与电容器是否带电及电压无关．3．平行板电容器的电容(1)决定因素：正对面积，介电常数，两板间的距离．(2)决定式：C＝.（1）k为静电力常量。（2）εr是一个常数，与电介质的性质有关，称为电介质的相对介电常数。4．平行板电容器内部是匀强电场E=Ud。由定义式可得平行板电容器具有下列的关系C=εS4πkd=QU=ΔQΔU=QEd。5．两式比较C＝是电容器的定义式，适用于任何电容器，C＝是平行板电容器的决定式，只适用于平行板电容器。板间电场：两板之间形成匀强电场（不考虑边缘效应），场强大小E＝，方向始终垂直板面。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com二．带电粒子在电场中的运动1．加速问题(1)在匀强电场中：W＝qEd＝qU＝mv2－mv；(2)在非匀强电场中：W＝qU＝mv2－mv.2．偏转问题(1)条件分析：不计重力的带电粒子以速度v0垂直于电场线方向飞入匀强电场．(2)运动性质：匀变速曲线运动．(3)处理方法：利用运动的合成与分解．①沿初速度方向：做匀速运动．②沿电场方向：做初速度为零的匀加速运动．三．示波管1．装置：示波管由电子枪、偏转电极和荧光屏组成，管内抽成真空，如图所示．2．原理(1)如果在偏转电极XX′和YY′之间都没有加电压，则电子枪射出的电子沿直线传播，打在荧光屏中心，在那里产生一个亮斑；(2)YY′上加的是待显示的信号电压，XX′上是机器自身产生的锯齿形电压，叫做扫描电压．若所加扫描电压和信号电压的周期相同，就可以在荧光屏上得到待测信号在一个周期内变化的图象．考点一平行板电容器的动态分析1．常见类型（1）电容器和电源连接后再断开，Q不变。平行板电容器充电后，切断与电池的连接，电容器的d、S变化将引起电容器的C、Q、U、E怎样的变化。这类问题由于电容器充电后切断与电池的连接，使电容器的带电荷量不变。①根据C＝＝先分析电容的变化，再分析U的变化。②根据E＝＝分析场强变化。即C=εS4πkd∝εSd，U=QC=4πkdεS∝dεS，E=Ud=QCd=4πkQεS∝1εS。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com（2）电容器和一电源相连，U不变。平行板电容在充电后，继续保持电容器的两极板与电池的两极相连，电容器的d、S、ε变化将引起电容器的C、Q、U、E怎样的变化。这类问题由于电容器始终连接在电池上，因此两极板的电压不变。①根据C＝＝先分析电容的变化，再分析Q的变化。②根据E＝分析场强的变化。③根据UAB＝E·d分析某点电势变化。C=εS4πkd∝εSd，Q＝UC＝UεS4πkd∝εSd，E=Ud∝1d。2．分析比较的思路(1)确定不量，分析是不是所荷量不．变电压变还带电变(2)用定式决C＝分析平行板容器容的化．电电变(3)用定式义C＝分析容器所荷量或板的化．电带电两极间电压变(4)用E＝分析容器板强的化．电极间场变3.电容内固定点的电势及电势能的变化（1）单纯求电容内某点的电势，不方便，一般求该点到电势为零的两点间的电势差，两点间的电势差一般采用方程Uab＝El来计算，其中l为a、b两点沿电场方向的距离。（2）Uab＝El中的场强可以利用方程E＝求解，其中U为两板间的电压，d为板间距。（3）E＝中两板间的电压，利用U＝可求。平行板电容器电容可以利用方程C＝小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com计算。（4）由于已经知道了电容...
