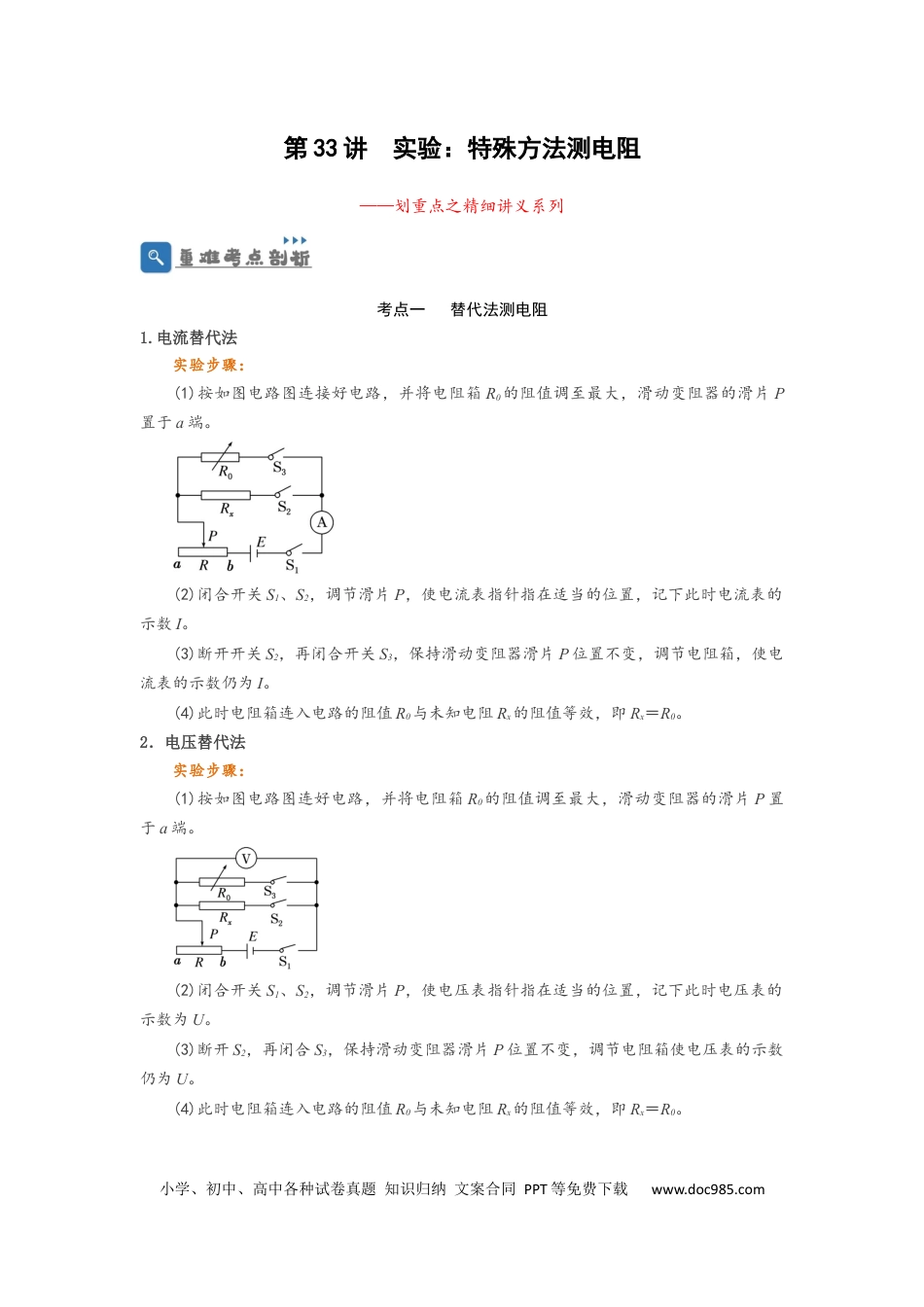

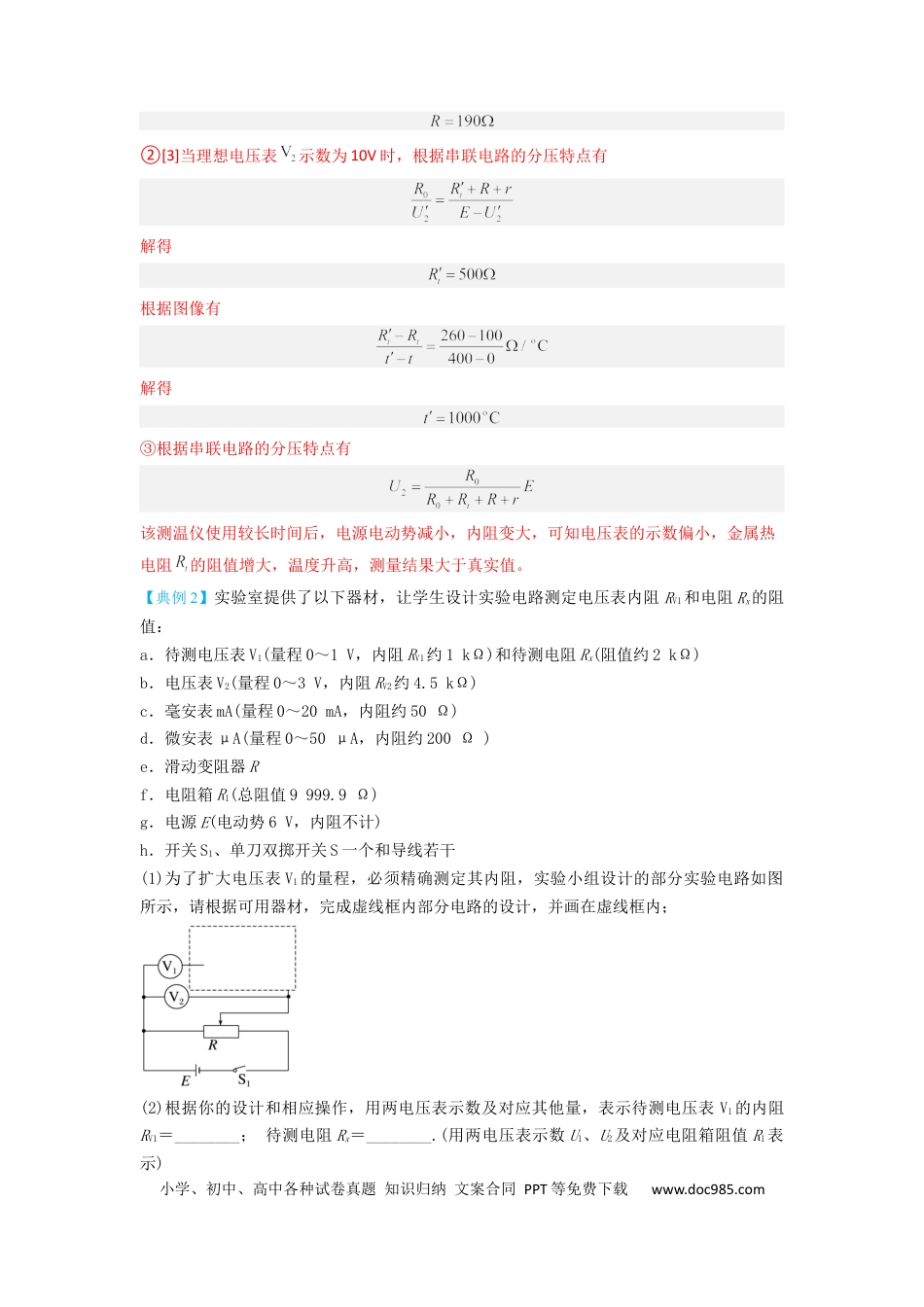

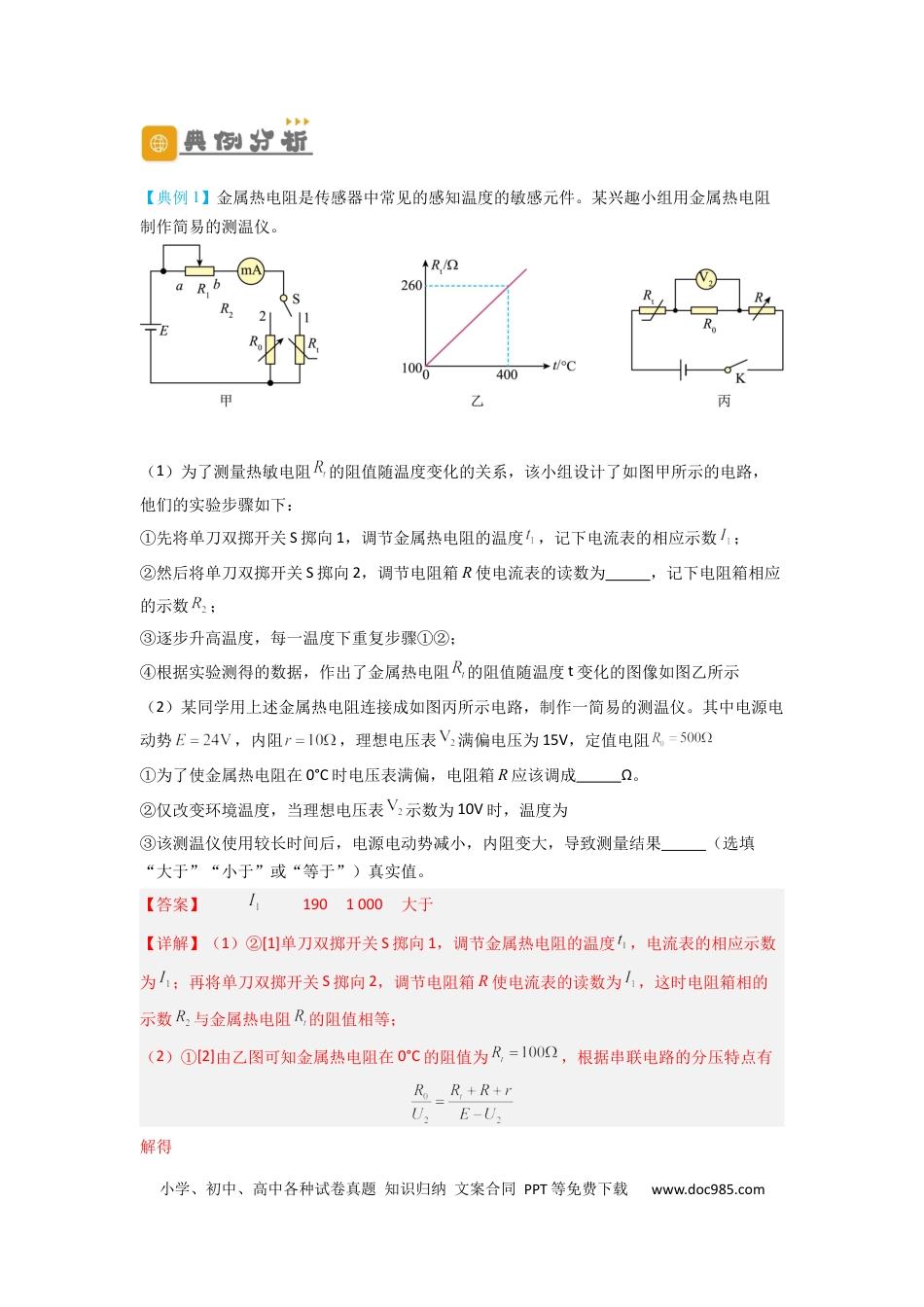

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第33讲实验：特殊方法测电阻——划重点之精细讲义系列考点一替代法测电阻1.电流替代法实验步骤：(1)按如图电路图连接好电路，并将电阻箱R0的阻值调至最大，滑动变阻器的滑片P置于a端。(2)闭合开关S1、S2，调节滑片P，使电流表指针指在适当的位置，记下此时电流表的示数I。(3)断开开关S2，再闭合开关S3，保持滑动变阻器滑片P位置不变，调节电阻箱，使电流表的示数仍为I。(4)此时电阻箱连入电路的阻值R0与未知电阻Rx的阻值等效，即Rx＝R0。2．电压替代法实验步骤：(1)按如图电路图连好电路，并将电阻箱R0的阻值调至最大，滑动变阻器的滑片P置于a端。(2)闭合开关S1、S2，调节滑片P，使电压表指针指在适当的位置，记下此时电压表的示数为U。(3)断开S2，再闭合S3，保持滑动变阻器滑片P位置不变，调节电阻箱使电压表的示数仍为U。(4)此时电阻箱连入电路的阻值R0与未知电阻Rx的阻值等效，即Rx＝R0。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com【典例1】金属热电阻是传感器中常见的感知温度的敏感元件。某兴趣小组用金属热电阻制作简易的测温仪。（1）为了测量热敏电阻的阻值随温度变化的关系，该小组设计了如图甲所示的电路，他们的实验步骤如下：①先将单刀双掷开关S掷向1，调节金属热电阻的温度，记下电流表的相应示数；②然后将单刀双掷开关S掷向2，调节电阻箱R使电流表的读数为，记下电阻箱相应的示数；③逐步升高温度，每一温度下重复步骤①②；④根据实验测得的数据，作出了金属热电阻的阻值随温度t变化的图像如图乙所示（2）某同学用上述金属热电阻连接成如图丙所示电路，制作一简易的测温仪。其中电源电动势，内阻，理想电压表满偏电压为15V，定值电阻①为了使金属热电阻在0°C时电压表满偏，电阻箱R应该调成Ω。②仅改变环境温度，当理想电压表示数为10V时，温度为③该测温仪使用较长时间后，电源电动势减小，内阻变大，导致测量结果（选填“大于”“小于”或“等于”）真实值。【答案】1901000大于【详解】（1）②[1]单刀双掷开关S掷向1，调节金属热电阻的温度，电流表的相应示数为；再将单刀双掷开关S掷向2，调节电阻箱R使电流表的读数为，这时电阻箱相的示数与金属热电阻的阻值相等；（2）①[2]由乙图可知金属热电阻在0°C的阻值为，根据串联电路的分压特点有解得小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com②[3]当理想电压表示数为10V时，根据串联电路的分压特点有解得根据图像有解得③根据串联电路的分压特点有该测温仪使用较长时间后，电源电动势减小，内阻变大，可知电压表的示数偏小，金属热电阻的阻值增大，温度升高，测量结果大于真实值。【典例2】实验室提供了以下器材，让学生设计实验电路测定电压表内阻RV1和电阻Rx的阻值：a．待测电压表V1(量程0～1V，内阻RV1约1kΩ)和待测电阻Rx(阻值约2kΩ)b．电压表V2(量程0～3V，内阻RV2约4.5kΩ)c．毫安表mA(量程0～20mA，内阻约50Ω)d．微安表μA(量程0～50μA，内阻约200Ω)e．滑动变阻器Rf．电阻箱R1(总阻值9999.9Ω)g．电源E(电动势6V，内阻不计)h．开关S1、单刀双掷开关S一个和导线若干(1)为了扩大电压表V1的量程，必须精确测定其内阻，实验小组设计的部分实验电路如图所示，请根据可用器材，完成虚线框内部分电路的设计，并画在虚线框内；(2)根据你的设计和相应操作，用两电压表示数及对应其他量，表示待测电压表V1的内阻RV1＝________；待测电阻Rx＝________.(用两电压表示数U1、U2及对应电阻箱阻值R1表示)小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com【答案】(1)见解析图(2)R1R1【解析】(1)由R＝可知，若用伏安法精确测电阻，必须精确测出电阻两端电压和通过电流，V1的最大电流Im＝≈1mA.两个电流表均不能满足要求，且由于电流表内阻不是确定值，也就不能改装．因此，只能用电阻箱等效代替，设计电路如图所示；(2)首先S接1，适当调节R，读出电压表示数U1、U2，然后S接2，调节R1，使两电压表示数仍为U1、U2，读出R1的值．由分压原理得＝，则RV1＝...
